Vom Differenzdruck zum Luftstrom | Mittelwertmessrohr (Pitotrohr) & Differenzdrucktransmitter

{{{sourceTextContent.subTitle}}}

Vom Differenzdruck zum Luftstrom | Mittelwertmessrohr (Pitotrohr) & Differenzdrucktransmitter

{{{sourceTextContent.description}}}

Bei der Messung der Luftgeschwindigkeit und des Durchflusses in Kanälen verwendet die Kombination aus einem Mittelwertmessrohr (Pitotrohr) und einem Differenzdrucktransmitter die Druckdifferenz zwischen Gesamtdruck und statischem Druck als Berechnungsgrundlage.

Diese Druckdifferenz entspricht dem dynamischen Druck des Luftstroms. Anhand der Beziehung zwischen dynamischem Druck und Geschwindigkeit kann die Luftgeschwindigkeit berechnet und die Luftstromrate entsprechend abgeleitet werden.

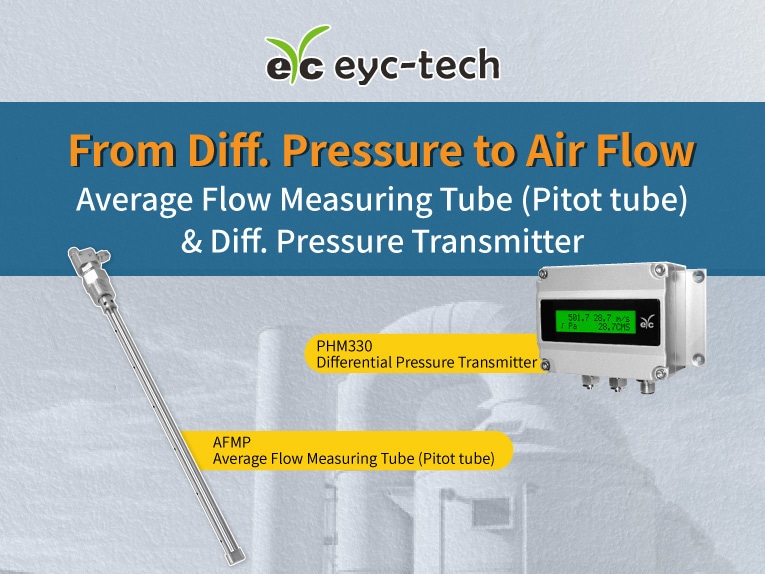

Das AFMP-Durchflussmessrohr (Pitot-Rohr) verfügt über eine Druckmessstruktur mit mehreren Anschlüssen, die eine Druckabtastung an mehreren Stellen des Kanalquerschnitts ermöglicht. Durch diese Konstruktion ist der gemessene Differenzdruck repräsentativer für die tatsächlichen Strömungsbedingungen und verringert den Einfluss örtlicher Strömungsschwankungen, die Einzelpunktmessungen beeinträchtigen können.

Das vom AFMP erzeugte Differenzdrucksignal wird zur präzisen Messung und Signalumwandlung an den Differenzdruckmessumformer PHM330 übertragen. Das System berechnet dann die entsprechende Luftgeschwindigkeit und den Luftdurchsatz auf der Grundlage der Beziehung zwischen Differenzdruck und Geschwindigkeit.
