Anpassbare Formhalteklammern

{{{sourceTextContent.subTitle}}}

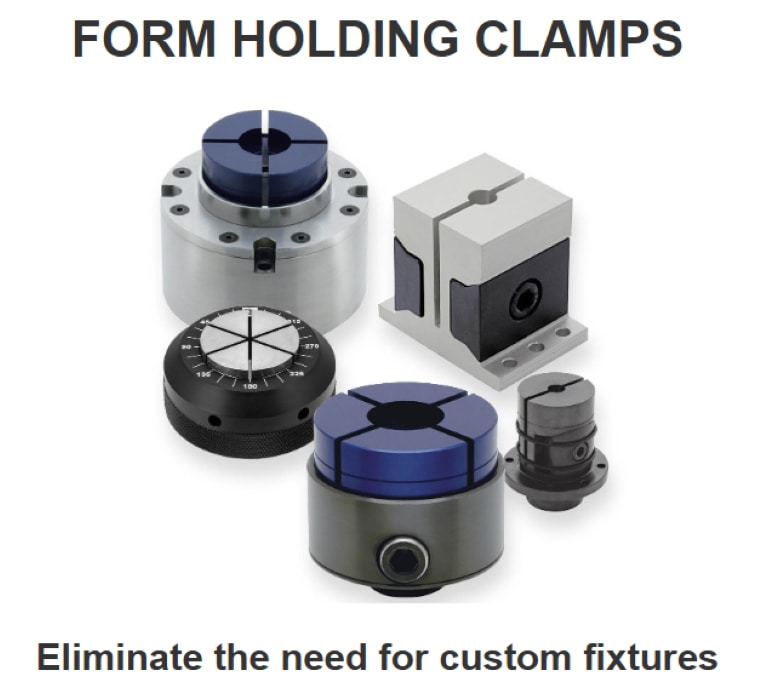

O.D. Formhalteklammern eliminieren die Notwendigkeit für kundenspezifische Vorrichtungen

{{{sourceTextContent.description}}}

Fixtureworks (Fraser, MI), ein führender nordamerikanischer Hersteller und Lieferant von Spannern, Vorrichtungszubehör, Werkzeugmaschinenkomponenten sowie Rollen und Puffern, erweitert sein Angebot an O.D.-Formhalteklammern. Mit diesen Klemmen lassen sich kleine, dünne und unregelmäßig geformte Werkstücke leicht einpassen und halten.

O.D.-Spanner verfügen über anpassbare Klemmbacken, die so bearbeitet werden können, dass sie auf den Außendurchmesser eines jeden Werkstücks passen und dieses einspannen. Die Backen können ausgewechselt werden, um einen schnellen Werkstückwechsel auf einer speziellen Vorrichtung zu ermöglichen, was Zeit, Mühe und Geld spart. Selbst komplexe Werkstücke, die mit einem Spannfutter nur schwer zu halten sind, lassen sich mit einem einfachen Arbeitsgang sicher spannen.

Fixtureworks bietet ein wachsendes Sortiment an verschiedenen Formspannern an. Das Modell CP120 verfügt über vier bearbeitbare Aluminiumspannzangen mit einem Durchmesser von 65 mm und 90 mm, die am Umfang des Werkstücks befestigt werden. Ähnlich wie das Modell CP120 verfügt das Modell CP125 über acht maschinell bearbeitbare Spannzangenabschnitte und kann sowohl innere (I.D.) als auch äußere (O.D.) Formflächen festhalten. Die CP125 ist in vier Größen mit Durchmessern von 65 mm bis 160 mm erhältlich. Die CP120 und CP125 verfügen über einen Stahlkörper und haben eine Teilewiederholgenauigkeit von +/- 0,03 mm. Für beide Modelle sind Adapter erhältlich, mit denen die Spanner auf Drehbänken montiert werden können.

Die ebenfalls bei Fixtureworks erhältliche CP123 Formhalteklemme ist eine runde, keilförmige Klemme mit zwei bearbeitbaren Backen. Wenn die Klemmschraube an der Seite angezogen wird, neigen sich beide keilförmigen Backen zur Mitte hin, um den Außendurchmesser des Werkstücks zu spannen. Die einfache und kompakte Konstruktion dieses Außenspanners ermöglicht die Aufnahme mehrerer Teile. Der Außenspannkörper ist aus Stahl gefertigt und hat eine Wiederholgenauigkeit von +/- 0,08 mm.

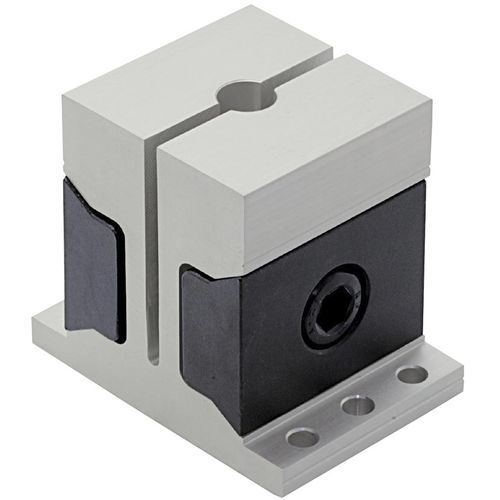

Der Außenspanner CP124 hat eine quadratische Form mit zwei keilförmigen Backen und ist sowohl in einer langen als auch in einer kürzeren Version erhältlich. Die kürzere Version eignet sich ideal für die Aufnahme eines einzelnen Werkstücks, während die längere Version für mehrteilige Doppelanwendungen oder für einzelne längere Werkstücke geeignet ist. Das Gehäuse der CP124 ist aus Aluminium gefertigt und hat eine Wiederholgenauigkeit von +/- 0,08 mm.

Neben den manuell zu bedienenden Außenspannern bietet Fixtureworks auch einen pneumatischen Formspanner (AMCH-W) mit vier bearbeitbaren Spannzangen an. Bei Luftbeaufschlagung wird die Mitte der Backe nach unten gezogen, wodurch sich die Backenteile zur Mitte hin neigen, um das Werkstück zu spannen. Der zulässige Druckdurchmesser beträgt 0,6 mm und ist somit ideal für Wachsausschmelzverfahren, Druckguss, Strangpressen, Ziehen und vorbearbeitete Werkstücke. Die AMCH-W Klemme hat eine Wiederholgenauigkeit von +/- 0,03 mm.

Die Formhaltespanner sind Teil einer breiten Palette manueller und pneumatischer Spanner von Fixtureworks, die schnelle, sichere und präzise Spannlösungen bieten und sich an viele verschiedene industrielle Anwendungen und Systeme anpassen lassen.
