Innovation und Zuverlässigkeit bei Inspektionsschächten: Das KING D400 ELASTIC System

Stabilität, Ruhe und Sicherheit bei jeder Öffnung

Im Bereich der städtischen Infrastruktur sind Sicherheit und Langlebigkeit von Inspektionsschächten wesentliche Faktoren. Das Modell KING D400 ELASTIC stellt eine Lösung dar, die maximale Stabilität, geräuschlose Funktion und Benutzerfreundlichkeit gewährleistet und die strengsten europäischen Standards vollständig erfüllt.

Hergestellt aus Kugelgraphitguss EN-GJS-500-7, konform mit den Normen EN 1563:2018 und EN 124:2015, bietet der KING D400 ELASTIC eine Bruchlast von über 400 kN (40 Tonnen), was ihn ideal für stark befahrene Bereiche wie städtische Straßen und Industriegebiete macht.

Elastisches Öffnungssystem: Komfort und Sicherheit in einem Schritt
Im Mittelpunkt des Designs steht das elastische Öffnungs- und Schließsystem, das über eine elastische Stange in den Deckel integriert ist und eine automatische, sichere und flüssige Bewegung ermöglicht. Die maximale Öffnung beträgt 110°, mit automatischer Arretierung bei 90° zur Sicherstellung der Sicherheit des Bedieners während der Inspektionen.
Der Deckel kann zudem ohne Demontage des Scharniers entfernt werden, was Wartungsarbeiten erleichtert.

Stabilität und Geräuschlosigkeit
Eine in einer Nut des Rahmens eingesetzte EPDM-Dichtung verhindert Kippen und Geräusche und verbessert den akustischen Komfort im städtischen Umfeld.
Selbstzentrierende Führungen mit Doppelauflage, kombiniert mit mechanisch bearbeiteten Kontaktflächen (Drehen), gewährleisten perfekte Stabilität und dauerhaften Halt.

Funktionales und rutschfestes Design
Der Deckel ist rutschfest und so gestaltet, dass Wasser vollständig abfließen kann, Eisbildung verhindert wird und Sicherheit auch bei schwierigen Witterungsbedingungen gewährleistet ist.

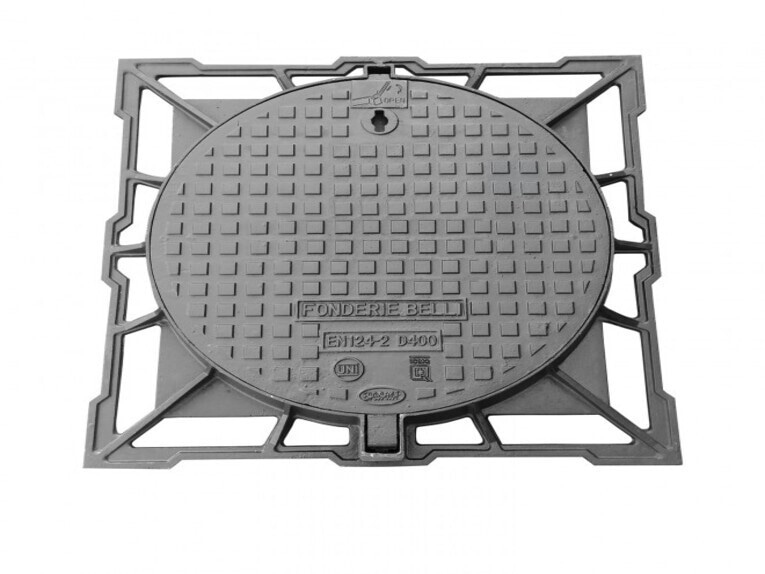

Der Rahmen, erhältlich in quadratischer oder runder Ausführung, verfügt über eine äußere Wabenstruktur zur Optimierung des Verankerns im Zementmörtel.

Zertifizierte Qualität
Jede Komponente des KING D400 ELASTIC wird aus hochwertigen Materialien gefertigt und streng kontrolliert.
Dank der Kombination aus Festigkeit, Geräuschlosigkeit und einfacher Öffnung ist dieser Schachtdeckel eine zuverlässige und langlebige Wahl für öffentliche Einrichtungen, Bauunternehmen und Infrastrukturbetreiber.

⚙️ Technische Daten – KING D400 ELASTIC

Produkt: Inspektionsschacht aus Kugelgraphitguss
Modell: KING D400 ELASTIC
Lastklasse: D400 – gemäß EN 124:2015
Material: Kugelgraphitguss EN-GJS-500-7 (EN 1563:2018)

Allgemeine Beschreibung
Der KING D400 ELASTIC ist ein hochfester Inspektionsschacht für stark befahrene Bereiche.
Dank des integrierten elastischen Öffnungssystems bietet er einfache Handhabung, Stabilität und völlige Geräuschlosigkeit beim Fahrzeugverkehr.

Rahmen

Quadratische oder runde Form, mit klarem Kreisdurchmesser

EPDM-Dichtung zur Vermeidung von Kippen und Geräuschen

Deckel-Drehlager durch Guss hergestellt

Außenseitige Wabenstruktur für perfekte Haftung im Zementmörtel

Deckel

Am Rahmen angeschlagen, max. Öffnung 110°

Automatische Sicherheitsposition bei 90°

Einfache Demontage ohne Scharnierabbau

Elastisches Schließsystem mit integrierter Stange

Gedrehte Oberfläche und selbstzentrierende Doppelführungen für maximale Stabilität

Rutschfest, mit Design zur Wasserableitung und Vermeidung von Eisbildung

Technische Merkmale

Merkmal Wert / Beschreibung
Bruchlast > 400 kN (40 t)
Rahmenhöhe 10–15 cm
Dichtungsmaterial EPDM
Deckelöffnung 110° (90° Sicherheitsposition)
Normen EN 124:2015 – EN 1563:2018
Gewicht (ca.) 30–123 kg je nach Modell

Zubehör

Hebeschlüssel 06

Elastomerdichtung

Installation
Geeignet für Straßen, Parkplätze, Industriegebiete und andere stark befahrene Bereiche.

Zertifizierungen
Konform mit den europäischen Sicherheits- und Leistungsstandards der Klasse D400.
