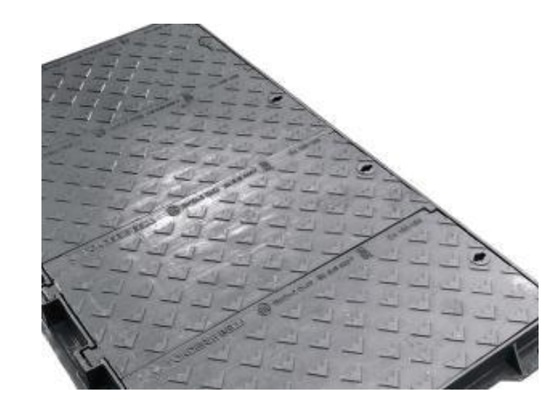

TELE D400 – Modularer Schachtdeckel aus Duktilguss für Schwerlastanwendungen
Alles in einer modularen Lösung
Der modulare Schachtdeckel TELE D400 besteht aus Duktilguss EN-GJS-500-7, konform zu EN 1563:2018 und EN 124:2015 für Lastklasse D400 (bis 400 kN / 40 Tonnen). Er bietet hervorragende mechanische Festigkeit, präzise Verbindung und langlebige Leistung unter starkem Verkehr und anspruchsvollen Umgebungen.
Der Rahmen wird in einem einzigen Guss hergestellt, um maximale Stabilität und Maßgenauigkeit zu gewährleisten. Das einseitige Öffnungssystem ermöglicht freien Zugang auf drei Seiten und erleichtert Inspektions- und Wartungsarbeiten. Der Metall-auf-Metall-Kontakt zwischen Rahmen und Deckel sorgt für eine feste Positionierung ohne Dichtungen, während die gerippte Außenstruktur die Zementhaftung und Verankerung verbessert.

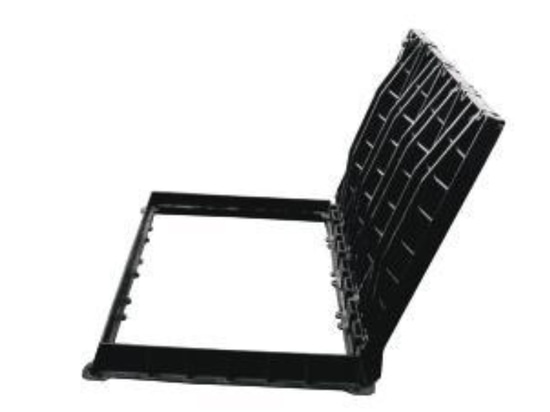

Jeder rechteckige Deckel verfügt über ein Scharnier-System mit maximalem Öffnungswinkel von 110° und automatischer Sicherheitsverriegelung bei 90°. Er enthält ein Edelstahl-Schloss, das mit einem Spezialschlüssel bedient wird und Teil- sowie sequenzielle Öffnungen ermöglicht. Vier verdeckte Edelstahlschrauben (Ø 12 mm) sorgen für sichere Befestigung und Ausrichtung. Die rutschfeste Oberfläche ermöglicht vollständigen Wasserabfluss und verhindert Eisbildung.
Technische Daten
Material: Duktilguss EN-GJS-500-7
Lastklasse: D400 (400 kN) – EN 124:2015 konform
Öffnung: Scharnier, einseitiger Zugang (110° Drehung)
Verriegelung: Edelstahl-Schloss mit Sicherheitsposition 90°
Oberfläche: Rutschfest für optimalen Wasserabfluss
Nettoöffnung:
100×44,5 cm | 100×90 cm | 100×135 cm | 100×180 cm | 100×225 cm | 100×270 cm | 100×315,5 cm | 100×405,6 cm

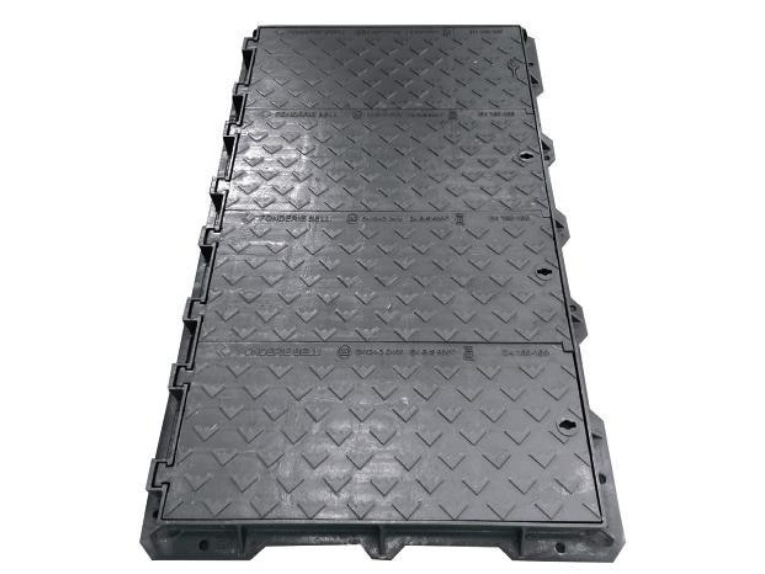

Modulare Konfigurationen: 1 bis 9 Deckel
Gewicht: 113–898 kg
