Wozu dient ein Linearantrieb und welche grundlegenden Anwendungsbereiche gibt es?

{{{sourceTextContent.subTitle}}}

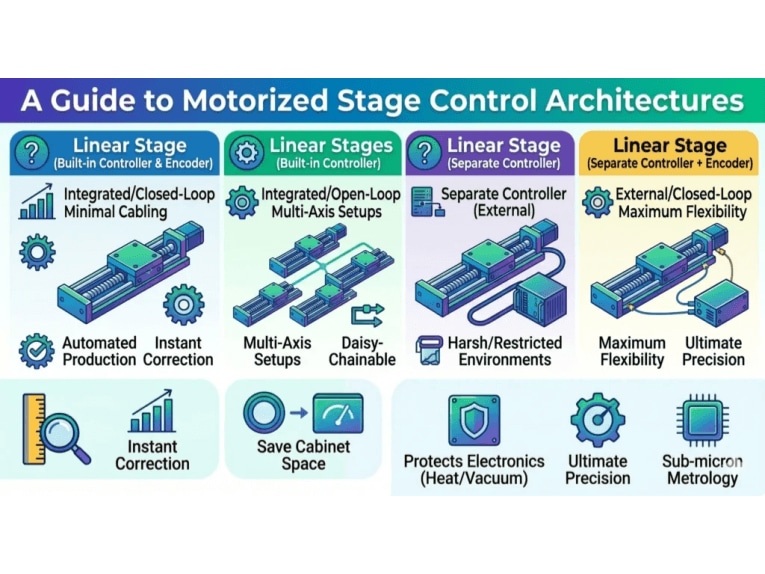

Ein Leitfaden zu Architekturen für die motorisierte Bühnensteuerung

{{{sourceTextContent.description}}}

In Hochtechnologiebereichen wie der fortschrittlichen Fertigung, der wissenschaftlichen Forschung und der komplexen Automatisierung ist die Fähigkeit, ein Objekt mit Mikrometer- oder Nanometerpräzision entlang einer Linie oder auf einer Ebene zu bewegen, der entscheidende Faktor für Erfolg oder Misserfolg. Diese entscheidende Funktion übernimmt der Lineartisch, eine unverzichtbare Komponente in modernen Industriemaschinen. Ein Lineartisch ist eine mechanische Positioniereinrichtung, die für kontrollierte, hochgradig wiederholbare Bewegungen entlang einer einzigen geraden Achse ausgelegt ist. Er ist die Kerntechnologie, die ein Werkstück mit makelloser Genauigkeit unter einer Werkzeugmaschine oder einem Laser positioniert oder einen hochauflösenden Sensor perfekt für die Kalibrierung ausrichtet.

Lineartische werden für die präzise Positionierung in der Automatisierungs- und Robotikindustrie eingesetzt, wobei ihre Anwendungsbereiche sich über anspruchsvolle Branchen erstrecken, darunter Halbleiter, Elektronikfertigung, Medizin und Biowissenschaften, Optik und Photonik, Laserbearbeitung, Präzisionsfertigung sowie Prüfung und Inspektion.

Ihre Hauptaufgabe besteht darin, kontrollierte Bewegungen entlang einer geraden Bahn zu ermöglichen. Dies ist von entscheidender Bedeutung in Anwendungen, in denen bereits ein Positionsfehler von nur wenigen Mikrometern oder Nanometern einen gesamten Produktionslauf zunichte machen kann. Zu den wichtigsten Anwendungsbereichen zählen:

1. Halbleiterfertigung und -prüfung: Positionierung von Siliziumwafern unter Lithografie- oder Prüfgeräten mit einer Genauigkeit im Submikrometerbereich
2. Messtechnik: Bewegung von Sonden oder Sensoren zur Charakterisierung der Oberflächenform und -beschaffenheit kritischer Bauteile
3. Faseroptik und Siliziumphotonik: Präzise Ausrichtung von Fasern und Wellenleitern, was häufig eine Steuerung im Nanometerbereich erfordert
4. Displayfertigung und CNC-Bearbeitung: Fehlerfreie Werkzeug- und Werkstückpositionierung für die Fertigung und Endbearbeitung

Lineartische eignen sich hervorragend zur Erzeugung einer Vielzahl von linearen Bewegungsarten, darunter Punkt-zu-Punkt-Bewegungen, kontinuierliche Konturbewegungen (für glatte, komplexe Bahnen) und hochstabile Schritt-und-Stabilisierungs-Bewegungen (schnelle Bewegung, gefolgt von einer schnellen, festen Stabilisierung). Für Hochgeschwindigkeits-Produktionsumgebungen, die höchste Leistung und Stabilität erfordern, vereint ein motorisiertes Lineartischsystem fortschrittliche Antriebs- und Rückkopplungssysteme in einer einzigen, optimierten Baugruppe.

Was ist ein lineares Verschiebesystem?

Ein lineares Verschiebesystem, wie beispielsweise ein Lineartisch, ist eine komplette Baugruppe aus Komponenten, die harmonisch zusammenwirken, um eine kontrollierte lineare Bewegung zu erzielen.

Ein typisches System besteht aus:

1. Einem Antriebsmechanismus: Wandelt Dreh- oder elektrische Energie in lineare Kraft um; gängige Typen sind Kugelumlaufspindeln oder Linearmotoren
2. Linearlagern: Führen die Bewegung, beschränken sie auf einen Freiheitsgrad und minimieren dabei die Reibung; Beispiele sind Linearführungen mit Umlaufsystem oder Kreuzrollenlager
3. Ein Rückmeldesystem: Ein optischer Encoder oder ein Laserinterferometer misst die Position des Schlittens in Echtzeit, um hohe Genauigkeit und Wiederholbarkeit zu gewährleisten
4. Ein Sockel und ein Schlitten: Der Sockel bildet die starre Grundlage, während der Schlitten die bewegliche Plattform ist, die die Nutzlast trägt
5. Zusätzliche Stützkomponenten: Wesentliche Sicherheits- und Betriebselemente wie elektrische Endschalter, mechanische Anschläge und Schutzkomponenten wie eine Abdeckung und Seitendichtungen

Wenn diese Elemente aufeinander abgestimmt konstruiert werden, bilden sie einen äußerst zuverlässigen Linearantrieb für gleichmäßige und präzise Bewegungen, wodurch komplexe Maschinenvorgänge exakt nach Vorgabe ausgeführt werden können.

In welchen Produkten werden Linearantriebe eingesetzt?

Linearantriebe und Linearstufen kommen in der Robotik, in Fertigungsanlagen, Produktions- und Prüfmaschinen sowie in vielen weiteren Bereichen zum Einsatz – im Wesentlichen in jedem Prozess, der die präzise Bewegung eines Objekts entlang einer geraden Bahn erfordert. Die Anwendungsbereiche erstrecken sich auf nahezu jeden Hightech-Sektor.

Sie sind unverzichtbar in Anwendungen, die lineare Bewegungen erfordern, wie zum Beispiel:

1. Waferprüfung und Halbleiterfertigung: Gewährleistung einer fehlerfreien Ausrichtung bei der Mikrochip-Produktion

2. Laser-Mikrobearbeitung: Positionierung von Materialien für präzises Schneiden, Bohren und Abtragen

3. Fabrikautomation: Ausführung schneller, wiederholbarer Bewegungen in automatisierten Montagelinien

4. Sensortests und Bewegungssimulation: Bereitstellung der exakten, kontrollierten Bewegung, die zum Testen von Sensoren für die Automobil-, Luft- und Raumfahrt- oder Konsumgüterindustrie erforderlich ist

5. Herstellung medizinischer Geräte: Ermöglichung der präzisen Bewegung, die zur Herstellung lebensrettender Geräte wie kardiovaskulärer Stents, Hypotubes, Herzschrittmacher, Intraokularlinsen (IOLs) und mehr benötigt wird

6. 3D-Druck: Bereitstellung hochpräziser Linearbewegungen für den schichtweisen Aufbau bei der additiven Fertigung

Die Forderung nach hohem Durchsatz bedeutet, dass Systemhersteller häufig einen Hochgeschwindigkeits-Lineartisch für den schnellen Betrieb in verschiedenen Produkten benötigen. Solche Tische nutzen Direktantriebstechnologie, um schnelle Beschleunigung und hohe Geschwindigkeiten zu erreichen, ohne dabei ihre kritische Positionsgenauigkeit zu beeinträchtigen.

Was ist der Unterschied zwischen einem Lineartisch und einem Linearantrieb?

Obwohl diese Begriffe manchmal synonym verwendet werden, ist der Unterschied entscheidend, wenn es um präzise Bewegungssteuerung geht.

Ein Lineartisch ist eine Präzisionspositioniereinrichtung, die speziell für kontrollierte, wiederholbare Bewegungen entwickelt wurde. Es handelt sich um ein komplettes, leistungsstarkes System, das Präzisionslager, eine hochauflösende Positionsrückmeldung (Encoder) und einen fein abgestimmten Antriebsmechanismus integriert. Tische können für eine Genauigkeit im Submikrometerbereich gebaut werden und werden für sehr genaue und wiederholbare Punkt-zu-Punkt-Bewegungen sowie für das Konturieren (Erzeugung komplexer Bewegungsbahnen) eingesetzt.

Im Gegensatz dazu ist ein Linearantrieb ein weiter gefasster Begriff für jedes Gerät, das Energie (elektrisch, hydraulisch, pneumatisch) in eine geradlinige Bewegung umwandelt, um eine Last zu bewegen. Aktuatoren werden üblicherweise für allgemeine Punkt-zu-Punkt-Bewegungen eingesetzt, bei denen hohe Kräfte erforderlich sind; sie bieten jedoch möglicherweise nicht die Feinsteuerung, hohe Auflösung oder Wiederholgenauigkeit im Nanometerbereich, die ein Tisch bietet. Bei Aktuatoren steht das Bewegen einer Last im Vordergrund, während bei Tischen die Positionierung einer Last mit absoluter Präzision im Vordergrund steht. Für anspruchsvolle Anwendungen, die höchste dynamische Leistung erfordern, sind Linearmotor-Tische die bevorzugte Lösung, da sie durch den Verzicht auf mechanischen Kontakt überragende Geschwindigkeit, Beschleunigung und langfristige Stabilität erzielen.
