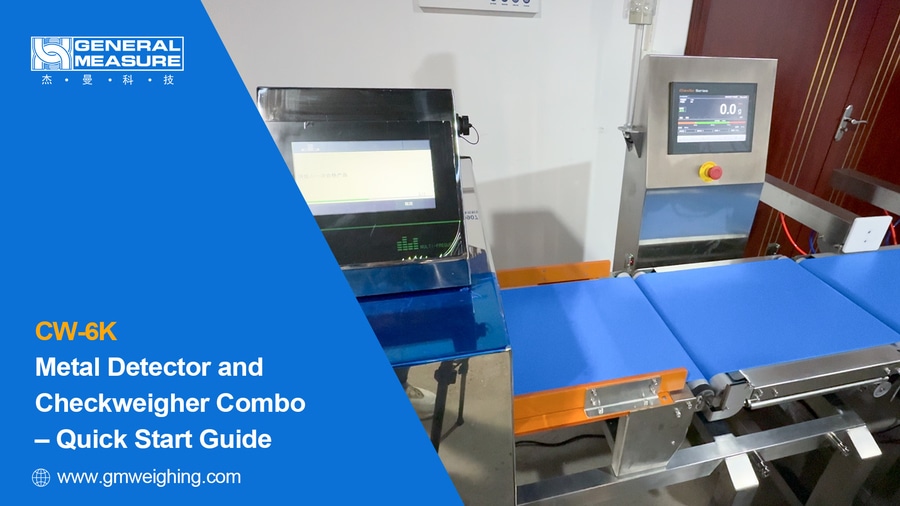

Kombination aus Metalldetektor und Kontrollwaage CW-6K - Schnellstartanleitung
{{{sourceTextContent.subTitle}}}
In diesem Video zeigen wir Ihnen, wie Sie das Kombigerät aus Metalldetektor und Kontrollwaage von General Measure - CW-6K - schnell bedienen können.
{{{sourceTextContent.description}}}
Hallo zusammen! Willkommen auf dem Kanal von General Measure. In diesem Video führen wir Sie durch die schnellen Bedienschritte der General Measure Metalldetektor und Checkweigher Combo Maschine - CW-6K.
Schritt 1: Nivellierung der Waage
Bevor Sie beginnen, stellen Sie die Nivellierfüße der Waage ein.
Legen Sie eine Wasserwaage auf die Wägeplattform. Stellen Sie die Höhe der Füße entsprechend der Blasenposition der Wasserwaage ein, um sicherzustellen, dass die Wägeplattform eben ist.
Schritt 2: Statische Kalibrierung
Dieser Schritt umfasst die Konfiguration der Gewichtsparameter und die Gewichtskalibrierung.
2.1 Gewichtsparameter
Melden Sie sich als Benutzer an, indem Sie auf Einstellungen klicken. Wählen Sie auf dem Anmeldebildschirm die Stufe Ingenieur und geben Sie das Passwort 000 ein. Klicken Sie auf Login und gehen Sie dann auf die Seite - Systemeinstellungen. Konfigurieren Sie Parameter wie Gewichtseinheit, Dezimalpunkt, Division und Wägebereich.
Der Benutzer kann sie entsprechend den Anforderungen der Anwendung anpassen.
2.2 Gewichtskalibrierung
Nachdem Sie die Gewichtsparameter eingestellt haben, klicken Sie auf Statische Kalibrierung.
Null-Kalibrierung
Stellen Sie sicher, dass sich nichts auf dem Wägeband befindet.
Sobald der Millivolt-Messwert stabil ist, klicken Sie auf Nullkalibrierung.
Wenn die Anzeige "0" anzeigt, ist die Nullkalibrierung abgeschlossen.
Gewichtskalibrierung
Legen Sie ein Standardgewicht in die Mitte der Wägeplattform.
Nachdem sich die Spannung stabilisiert hat, geben Sie den Gewichtswert ein und klicken dann auf Kalibrieren.
Wenn das angezeigte Gewicht mit dem eingegebenen Wert übereinstimmt, ist die Kalibrierung erfolgreich.
Klicken Sie auf Beenden, um zur Hauptschnittstelle zurückzukehren.
Schritt 3: Einstellungen der Produktparameter
In realen Anwendungen mit mehreren zu prüfenden Produkten verbessern die Formeleinstellungen die Effizienz vor Ort. Das CW-6K unterstützt bis zu 100 Produktformeln, die unabhängig voneinander gespeichert werden können und leicht umschaltbar sind.
3.1 Produkt hinzufügen
Tippen Sie auf dem Hauptbildschirm auf Produkt. Klicken Sie auf Produkt hinzufügen, um ein neues Produkt zu registrieren.
3.2 Parameter einstellen
Klicken Sie auf Produktparameter und geben Sie ein: Produktname (z. B. Reis); Oberer Grenzwert (z. B. +3 g); Unterer Grenzwert (z. B. -3 g); Kontrollwägegeschwindigkeit (z. B. 80). Der Benutzer kann sie je nach Anwendungsbedarf einstellen.
Schritt 4: Dynamische Kalibrierung
Tippen Sie auf Dynamische Kalibrierung, löschen Sie die Plattform und tippen Sie dann auf Tara.
Legen Sie das Testprodukt in die Mitte und tippen Sie auf Gewicht ermitteln.
Klicken Sie auf Start und lassen Sie dasselbe Produkt 10 Mal vom Zuführband passieren, um es selbst zu lernen.
Kehren Sie nach dem Lernen zum Hauptbildschirm zurück.
Oben ist die Kalibrierung der Kontrollwaage und die Einstellung der Produktparameter beschrieben.
Schritt 5: Einstellungen des Metalldetektors
5.1 Produkt hinzufügen
Tippen Sie auf der Hauptschnittstelle des Metalldetektors auf Produkt hinzufügen und geben Sie die folgenden Daten ein:
(Füllen Sie die Informationen auf der Grundlage des tatsächlichen Produkts aus)
Produktname: z. B. Reis
Produktlänge: z.B., 280 mm
Produkttyp: z.B., Trockenes Produkt
Wählen Sie aus:
Trocken, nass, stark nass, nass & salzig, Aluminiumfolienverpackung
Detektionstyp: z.B. Verpackungsdetektion
Wählen Sie aus: Schüttgut, Verpackung, Dexidationsmittel;
Klicken Sie auf Bestätigen, um mit dem Produktlernen zu beginnen.
5.2 Produktlernen
Starten Sie die Kontrollwaage, um das Förderband laufen zu lassen. Befolgen Sie die Anweisungen auf dem Bildschirm, um zwei Durchgänge des Produktlernens durchzuführen.
Tippen Sie nach Abschluss auf Bestätigen, um fortzufahren.
5.3 Handhabung von NG-Produkten (nicht konforme Produkte)
Der Bildschirm zeigt nun an:
Produkt-ID
Produktname
Lerndauer
Ablehnen Methode
Buzzer-Zeit
Haltezeit
Verzögerungszeit
Wir müssen nur die Ablehnungsmethode und die Verzögerungszeit ändern.
Es gibt 6 Verwaltungsmethoden für NG-Produkte:
Ton & Licht Alarm: Rotes Licht und Buzzer
Alarm & Stop: Förderer anhalten
Produkt zurückweisen: Ausgangssignal zur Ausschleusung
Stopp und Rücklauf: Schickt das Produkt zurück zum Einlauf
Präzise Ausschleusung: Für verpackte Produkte mit sensorgesteuerter Verzögerung
Gantry-Ausschleusung: Einzelhubbewegung zum Ausschleusen des Produkts
Hier wählen wir: Produkt ausschleusen.
Verzögerungszeit: Die Zeit zwischen der Erkennung und der Ausgabe des Ausleitsignals wird auf 10 ms eingestellt.
Klicken Sie auf Bestätigen, um fortzufahren.
5.4 Lernergebnis
Dieser Bildschirm zeigt die Lernergebnisse an. Klicken Sie auf Schließen, um zum Hauptbildschirm zurückzukehren.
Schritt 6: Einrichten und Testen des Rejectors
Tippen Sie auf dem Hauptbildschirm der Kontrollwaage auf Einstellungen und dann auf IO-Test. Überprüfen Sie die entsprechenden Ausgangsrelais. Relais-K3 ist für die Ausleitung der Metallerkennung zuständig. Relais 4 ist die Ausleitung der Gewichtskontrolle.
Wenn die Ausleitung verzögert oder ungenau ist, gehen Sie zum Bildschirm Produktparameter und passen Sie ihn an: NG Rückweisungsabstand und Metalldetektionsrückweisungsabstand.
Hinweis: Die Metallerkennung hat höhere Priorität als die Gewichtskontrolle.
In der Demonstration:
Führen Sie einen Prüfkörper Fe 2,5 mm in das Produkt ein und lassen Sie ihn durchlaufen.
Der Metalldetektor schlägt Alarm und weist das Produkt zurück.
Dann führen Sie das Produkt mit einem nicht qualifizierten Gewicht durch.
Der Metalldetektor lässt das Produkt passieren, aber der Gewichtsdetektor schlägt Alarm und das Produkt wird zurückgewiesen.
Sobald alle oben genannten Schritte abgeschlossen sind, ist Ihre CW-6K Metalldetektor- und Kontrollwaagenkombination betriebsbereit!
