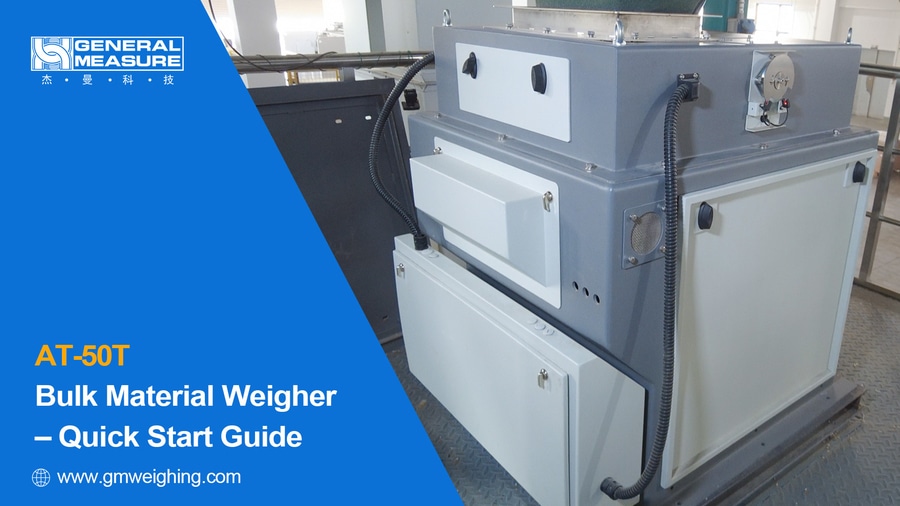

AT-50T Schüttwaage Einführung und Schnellstartanleitung

{{{sourceTextContent.subTitle}}}

Die folgende Kurzanleitung führt Sie durch die wichtigsten Schritte und Funktionen - von der Erstkalibrierung bis hin zur Einstellung der Arbeitsparameter

{{{sourceTextContent.description}}}

Die Schüttgutwaage AT-50T von General Measure ist für das chargenweise Wiegen von körnigem Schüttgut und das Akkumulieren des Gesamtgewichts in Fabriken, Häfen oder anderen Schüttgutumschlaganlagen konzipiert. Sie verfügt über eine Servosteuerung für eine präzise Dosierung, Edelstahl SS304 für alle materialberührenden Teile, um Hygiene und Langlebigkeit zu gewährleisten, und einen 10-Zoll-HMI-Touchscreen für eine benutzerfreundliche Bedienung. Mit seiner hohen Genauigkeit und stabilen Leistung eignet er sich für eine Vielzahl von industriellen Anwendungen, die eine zuverlässige Schüttgutmessung erfordern.
Damit Sie die beste Leistung aus Ihrer AT-50T Schüttwaage herausholen können, ist es wichtig, dass Sie den Kalibrierungs-, Einrichtungs- und Betriebsprozess verstehen. Die folgende Kurzanleitung führt Sie durch die wichtigsten Schritte und Funktionen - von der Erstkalibrierung bis hin zu den Einstellungen der Arbeitsparameter -, damit Sie vom ersten Tag an mit dem Wiegen und Verwalten von Schüttgütern effizient beginnen können.
1. Kalibrierung der Waage
Die Kalibrierung der Waage umfasst die Einstellung der Gewichtsparameter und die Gewichtskalibrierung.

1.1 Gewichtsparameter-Einstellungen
Melden Sie sich zunächst als Benutzer an (wählen Sie Ingenieur, geben Sie das Passwort 000 ein). Tippen Sie auf Parametereinstellungen und rufen Sie die Kalibrierungsoberfläche auf, wo Sie Parameter wie Gewichtseinheit, Dezimalpunkt, Teilungswert und Kapazität sehen.
Beispiel:
Einheit für AT-50T Schüttgutakkumulation: fest auf kg eingestellt
Dezimalpunkt: fest auf drei Stellen (0,000)
Minimaler Teilungswert: 01
Tipp: Der Benutzer kann die Parameter je nach Anwendungsbedarf anpassen.

1.2 Gewichtskalibrierung
Nach der Einstellung der Gewichtsparameter fahren Sie mit der Gewichtskalibrierung fort:
Null-Kalibrierung
Stellen Sie sicher, dass der Trichter leer ist. Warten Sie, bis sich die Gewichtsanzeige stabilisiert. Tippen Sie auf Nullkalibrierung. Wenn das Gewicht "0" anzeigt, ist die Nullkalibrierung abgeschlossen.
Testgewichtskalibrierung
Legen Sie ein Testgewicht auf die Waage. Warten Sie, bis sich die Anzeige der Prüfgewichtsspannung stabilisiert.
Geben Sie den Wert des Testgewichts ein und tippen Sie dann auf Gewichtskalibrierung. Wenn die Gewichtsanzeige mit dem eingegebenen Wert übereinstimmt, ist die Kalibrierung erfolgreich.

2.Einstellungen der Arbeitsparameter
Sobald die Kalibrierung der Waage abgeschlossen ist, besteht der nächste Schritt darin, die Arbeitsparameter so zu konfigurieren, dass sie Ihren spezifischen Anwendungsanforderungen entsprechen. Die richtige Einstellung dieser Parameter gewährleistet eine genaue Messung, einen stabilen Betrieb und eine effiziente Materialhandhabung. Der AT-50T ermöglicht flexible Einstellungen für Betriebsarten, Rezepturen, Durchflussregelung und mehr, so dass er sich an verschiedene Schüttgutwägeszenarien in Fabriken, Häfen und Verarbeitungsbetrieben anpassen kann.

2.1 Einstellung der Betriebsart
Stellen Sie den Betrieb als Empfangs- oder Versandmodus ein. Tippen Sie auf der Hauptschnittstelle auf Arbeitsmodus und wählen Sie den richtigen Modus im Pop-up-Fenster aus:
Für den Versandmodus müssen Sie das Gesamtversandgewicht einstellen.
Für den Empfängermodus ist kein Zielwert erforderlich.
In dieser Demonstration verwenden wir den Versandmodus mit einem Zielwert von 1000 kg.

2.2 Rezeptur-Einstellungen
Sie können den Einzelentladungswert direkt auf der Hauptschnittstelle einstellen oder zur Konfiguration auf Rezepteinstellungen tippen:
Einzelentladungswert
Rezeptname und Produktname
Die Werte für schnelle Fütterung, langsame Fütterung und Toröffnung werden automatisch basierend auf dem Zielwert zugewiesen.

2.3 Durchflusskontrolle
Um die Durchflusskontrollfunktion zu aktivieren, schalten Sie die Durchflusskontrolle auf der Hauptschnittstelle ein und geben Sie den Solldurchflusswert ein. Es ist nicht erforderlich, einen einzelnen Abflusswert einzustellen, die Durchflusswaage passt die Fütterungsparameter automatisch an den Solldurchfluss an.

2.4 Rezepturumschaltung
Wenn vor Ort mehrere Rezepte benötigt werden, tippen Sie auf die Rezept-ID, um zu wechseln und die entsprechenden Parameter einzustellen. Maximal 10 verschiedene Rezepturen.

2.5 Demonstration des Dosiervorgangs
Versandmodus: Tippen Sie auf Start. Wenn das gewogene Material den Zielwert erreicht, zeigt der AT-50T "Target Complete" an. Löschen Sie den Alarm manuell.

2.6 Verlaufsdaten
Tippen Sie auf der Hauptschnittstelle auf History Data (Verlaufsdaten) und dann auf Receiving/Deliver Data (Empfangs-/Auslieferungsdaten), um historische Betriebsaufzeichnungen anzuzeigen.

2.7 Timeout-Erkennungsfunktion
Tippen Sie auf der Hauptschnittstelle auf Einstellung und wählen Sie dann Arbeitsparameter. Aktivieren Sie den Schalter Zeitüberschreitung automatisch abschließen. Zum Beispiel: Stellen Sie die Zeitüberschreitung auf 1 Minute ein. Wenn innerhalb von 1 Minute kein Material ein- oder ausgeht, markiert der AT-50T den Empfangs-/Versandvorgang automatisch als abgeschlossen.

Damit ist die Anleitung zur Einrichtung der AT-50T Schüttgutwaage abgeschlossen. Wenn Sie die in diesem Leitfaden beschriebenen Kalibrierungs- und Arbeitsparametereinstellungen befolgen, können Sie das System schnell einrichten, den Arbeitsablauf optimieren und eine genaue Erfassung des Gesamtgewichts sowohl in der Industrie als auch im Hafen sicherstellen. Der AT-50T ist eine zuverlässige Lösung für Unternehmen, die Genauigkeit, Langlebigkeit und Benutzerfreundlichkeit bei der Handhabung von Schüttgut suchen.
