Fehlersuche bei der Absackwaage - HMI-Kommunikationsfehler

{{{sourceTextContent.subTitle}}}

In diesem Video zeigen wir Ihnen, wie Sie Fehler in der HMI-Kommunikation der Absackwaage von General Measure beheben.

{{{sourceTextContent.description}}}

In der Praxis werden Absackwaagen unweigerlich durch äußere Umwelteinflüsse beeinträchtigt, was zu einigen Fehlern führen kann. In solchen Fällen ist eine gezielte Fehlerbehebung für verschiedene Probleme erforderlich.
Kommunikationsfehler zwischen der Verpackungswaage und dem HMI werden im Allgemeinen durch die folgenden drei Faktoren verursacht:
1.Falsche Kommunikationsparameter
2.Verdrahtungsprobleme
3.Hardwarefehler des Controllers oder der Hauptplatine
1. Falsche Kommunikationsparameter

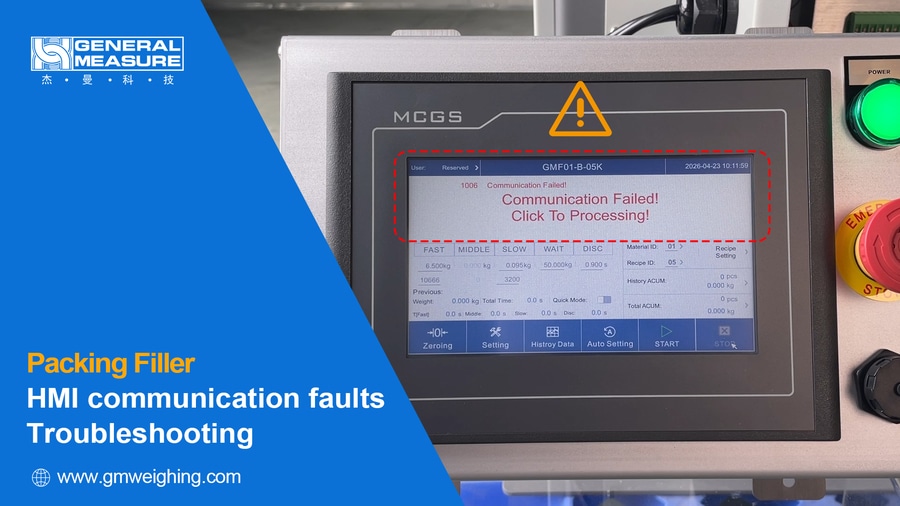

Wenn die HMI einen Kommunikationsfehler anzeigt, tippen Sie auf den Gewichtsanzeigebereich der HMI, um die Schnittstelle zur automatischen Anpassung der Kommunikationsparameter aufzurufen. Klicken Sie dann auf die Schaltfläche "Start Adaptive Matching", um die Kommunikationsparameter automatisch abzugleichen.
Wenn die Kommunikation nach dem Abgleich wieder normal funktioniert, ist das Problem behoben.
Wenn der Fehler weiterhin besteht, fahren Sie mit dem nächsten Schritt zur Fehlerbehebung fort.
2. Problem mit der Verdrahtung
Wenn der oben beschriebene Vorgang den Kommunikationsfehler nicht behebt, legen Sie ein Multimeter bereit und überprüfen Sie die externe Verdrahtung.
1) Überprüfen Sie die Kommunikationsanschlüsse
Trennen Sie zunächst die Stromversorgung des Geräts.
Überprüfen Sie die Kommunikationsanschlüsse auf der Hauptplatine und den 9-poligen Stecker der HMI, um sicherzustellen, dass sie nicht locker sind oder nicht angeschlossen wurden.
2) Überprüfen Sie die Verdrahtungsreihenfolge und die Anschlüsse
Wenn die Verdrahtung sicher ist, prüfen Sie die Reihenfolge der Kommunikationskabel:
First, überprüfen Sie, ob die A/B-Kommunikationskabel korrekt mit den auf der Hauptplatine markierten A/B-Anschlüssen übereinstimmen.
Then öffnen Sie den 9-poligen HMI-Stecker und überprüfen Sie, ob die A/B-Kommunikationsdrähte mit den Klemmen 7 bzw. 8 verbunden sind.
3) Prüfen Sie, ob die A/B-Kommunikationsleitungen kurzgeschlossen sind
Nachdem Sie sich vergewissert haben, dass die obige Verdrahtung korrekt ist, schalten Sie das Gerät erneut ein und prüfen Sie, ob die Kommunikation wiederhergestellt ist.
Wenn die Kommunikation immer noch gestört ist, prüfen Sie mit einem Multimeter, ob die Kommunikationsleitungen kurzgeschlossen sind.
Vorgehensweise:
Set schalten Sie das Multimeter in den Durchgangsprüfungsmodus (Summermodus).
Touch die beiden Messfühler zusammen, um sicherzustellen, dass das Multimeter einen normalen Summerton erzeugen kann.
Then legen Sie die Prüfspitzen auf die A-Leitung und die B-Leitung.
If das Multimeter piept, zeigt es einen Kurzschluss zwischen den Leitungen A und B an.
Stellen Sie nun fest, welche Komponente den Kurzschluss verursacht. Mögliche Stellen sind: Kommunikationsanschluss der Hauptplatine, 9-poliger Anschluss der HMI, Kommunikationsanschluss der HMI.
Ziehen Sie das Kommunikationskabel ab und verwenden Sie den Durchgangsprüfmodus, um jeden Hardware-Kommunikationsanschluss separat zu messen.
Der Anschluss, der einen Kurzschluss aufweist, deutet auf beschädigte Hardware hin, die entsprechend repariert oder ausgetauscht werden muss.
Anmerkung:
Wenn während der Messung kein Summerton ertönt, bedeutet dies, dass kein Kurzschluss in der Verkabelung vorliegt. Ein Austausch ist nicht erforderlich.
3. Hardware-Fehler am Controller oder Mainboard
Wenn nach Abschluss der oben genannten Prüfungen kein Problem gefunden wird, ist eine weitere Hardware-Fehlersuche am Kommunikationsanschluss der Hauptplatine erforderlich.
(Das Gerät muss während dieses Vorgangs eingeschaltet bleiben.)
1) Hardware-Fehler auf der Hauptplatine
Verwenden Sie den Gleichspannungsmodus des Multimeters, um die Spannung an den A/B-Kommunikationsanschlüssen zu messen.
Unter normalen Bedingungen sollte die gemessene Spannung zwischen 2,3 V und 5 V liegen. Wird keine Spannung festgestellt, kann die Hauptplatine als defekt identifiziert werden und sollte repariert oder ausgetauscht werden.
Alternativ kann ein Testgerät für serielle Kommunikation verwendet werden, um festzustellen, ob die Hauptplatine ordnungsgemäß funktioniert.
Erforderliche Werkzeuge:
Computer
USB-zu-RS485-Konverterkabel
Schließen Sie den Computer mit dem USB-zu-RS485-Konverterkabel an den Kommunikationsanschluss der Hauptplatine an.
Führen Sie dann einen Kommunikationstest mit einem seriellen Kommunikationstool durch (empfohlen wird die Software Modbus Poll).
Click "Anschluss"
Configure die Kommunikationsparameter entsprechend den Einstellungen auf der Seite der HMI-Kommunikationsparameter
Click "OK"
Wenn keine Ausnahmemeldung erscheint und die Kommunikation erfolgreich ist, funktioniert die Hauptplatine normal, was darauf hinweist, dass die Steuerung fehlerhaft ist.
Tritt eine Kommunikationsausnahme auf, obwohl alle externen Verkabelungen als korrekt bestätigt wurden, kann die Hardware der Hauptplatine als fehlerhaft identifiziert werden und sollte ausgetauscht werden.
Wenn mehrere Geräte desselben Modells vor Ort verfügbar sind, kann ein Kreuztest zwischen den Geräten ebenfalls dazu beitragen, den Fehler schnell zu lokalisieren.
Das war's für dieses Video. Wenn Sie mehr über andere Funktionen dieses Produkts erfahren möchten, können Sie sich gerne mit General Measure in Verbindung setzen!
