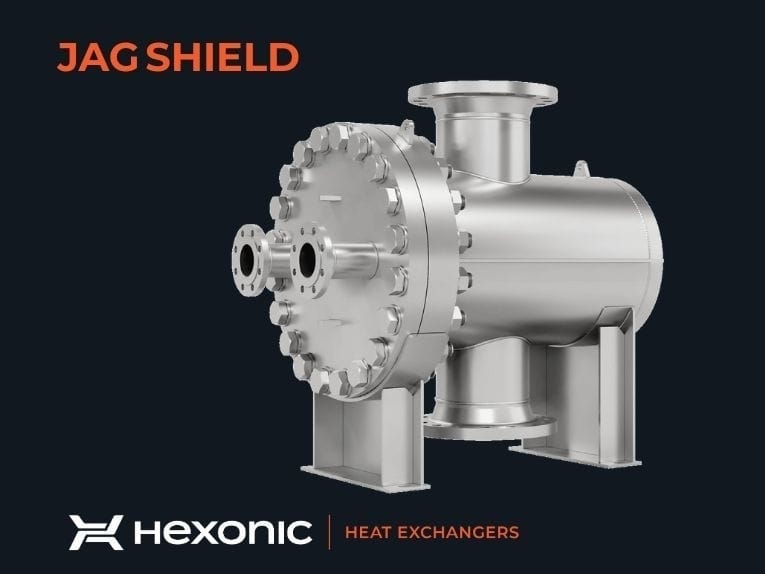

Hexonic JAG SHIELD Platten- und Mantelwärmetauscher

{{{sourceTextContent.subTitle}}}

Leistungsstarke Wärmeübertragung für anspruchsvolle industrielle Anwendungen

{{{sourceTextContent.description}}}

Übersicht
Der Hexonic JAG SHIELD ist ein hochmoderner Plattenwärmetauscher, der Kompaktheit, Robustheit und hervorragende thermische Leistung miteinander verbindet. Mit der patentierten JAG-Wellplattentechnologie von Hexonic erreicht er eine um bis zu 10 % höhere Wärmeübertragungseffizienz und einen um 10 % geringeren Druckverlust im Vergleich zu herkömmlichen Designs.

Wesentliche Vorteile
Verbesserte Turbulenz und Wärmeübertragung
Das innovative, gezackte Wellenmuster auf den Heizplatten erhöht die Strömungsturbulenz und die Wärmeaustauschfläche erheblich, wodurch die Wärmeübertragung beschleunigt und gleichzeitig die Verschmutzung reduziert wird

Optimierte kompakte Bauweise
Die kompakte, leichte Konstruktion bietet hohe Leistung auf engstem Raum. Die Platten sind lasergeschweißt und robotergestützt WIG-geschweißt, um Dichtheit und Haltbarkeit zu gewährleisten
hexonic.de

Vakuumlöten für Stärke
Das Vakuumlöten verbindet die Platten auf einer größeren Fläche als das Schweißen und erhöht die strukturelle Festigkeit, Zuverlässigkeit und Hochdruckbeständigkeit

Hohe Druck- und Temperaturwerte
Arbeitet unter extremen Bedingungen: Drücke bis zu 100 bar (1 450 psi) und Temperaturen von bis zu 840 °F, wodurch es für anspruchsvolle Prozesse geeignet ist

Technische Daten:
Plattenwerkstoffe: Edelstahl 316L/1.4404, 304L/1.4307, Incoloy, Hastelloy oder kundenspezifische Legierungen
Mantelwerkstoffe: Kohlenstoffstahl (C3-C5), rostfreier Stahl, Incoloy, Hastelloy oder auf Anfrage anpassbar
Blechdicke: 0,6-1,0 mm
Betriebsbereich: von -55 °F bis 840 °F, und Vakuum bis 1 450 psi Überdruck

Vielseitige Anwendungen
Ideal für ein breites Spektrum von Branchen, einschließlich:
Kältetechnik: als Kondensatoren oder Verdampfer
Industrielle Heiz- und Kühlsysteme
Kühlung/Heizung von Öl und Abschrecköl
Gasheizung und -kühlung
CIP-Systeme (Reinigung vor Ort)
Dampfkondensation und Economizer
Prozesse mit aggressiven Medien in petrochemischen/chemischen Bereichen

Warum JAG SHIELD für Fachleute der Direktindustrie?
Hervorragende Effizienz
Hervorragende Wärmeleistung bei geringeren Druckverlusten, ideal zur Optimierung der Energiekosten.
Zuverlässige Konstruktion
Robuste Materialien und Vakuumlötung gewährleisten einen langfristigen Betrieb unter hohen Belastungen.
Anpassbar und kompakt
Das modulare Design ermöglicht maßgeschneiderte Konfigurationen für spezifische Prozesse und spart gleichzeitig Platz.
Bewährte F&E
Die sechsjährige Entwicklungsarbeit, die hinter dem JAG-Design steht, gibt den Anwendern das Vertrauen in bewährte, innovationsgetriebene Leistung
