Was ist der Unterschied zwischen Einzelfaden und Doppelfaden?

Das entlang einer Schraubenlinie gebildete Gewinde wird als Einzelgewinde bezeichnet, und das Gewinde, das durch zwei oder mehr Schraubenlinien gebildet wird, die entlang der axialen Richtung gleichmäßig beabstandet sind, wird als Mehrgewindegewinde

Die folgende Abbildung zeigt die Diagramme von Einzelfaden und Doppelfaden.

Aufgrund seines kleinen Schrägungswinkels (nicht leicht zu gleiten) hat eingängiges Gewinde eine große Reibungskraft, die von Schraube und Mutter gebildet wird (mit Selbsthemmungsfähigkeit). Es wird zur Gewindesicherung verwendet, z. B. Schrauben und Muttern zur Befestigung von Deckenventilatoren und Gasflaschen. Feste Verbindung zwischen Gelenken und Teilen in mechanischen Geräten usw.。

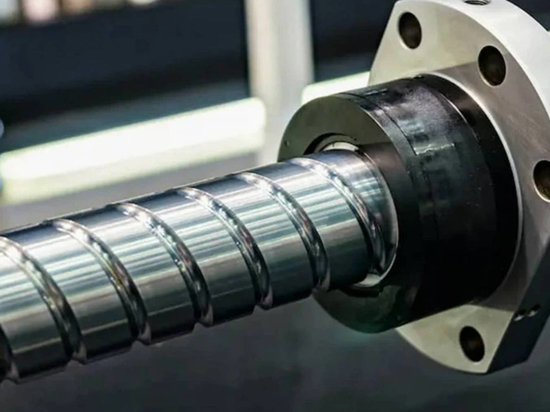

Das mehrgängige Gewinde wird aufgrund seines großen Gewindehubwinkels (leicht zu gleiten) zur Übertragung von Kraft und Bewegung verwendet, und die durch das Schrauben von Schraube und Mutter gebildete Reibung ist gering, was zur Übertragung von Kraft und Bewegung verwendet wird, z Wagenheber zum Anheben des Rades für die Wartung und zum Spannen des Werkstücks. Schraubstöcke für die Schlosserbearbeitung und Dreherschrauben für die Gewindebearbeitung etc.

Die Steigung des mehrgängigen Gewindes ist größer, und die Steigung des zweigängigen Gewindes mit der gleichen Steigung ist doppelt so hoch wie die des eingängigen Gewindes, aber die Selbsthemmungsfähigkeit nimmt ab, wenn die Gewindesteigung größer ist. Einfach ausgedrückt steht die Gesamtkraft senkrecht zur Normalenrichtung des Fadens. Nach der Einwirkung auf die Oberfläche des Gewindes wird es in axiale und radiale Kraftkomponenten zerlegt. Ein Gewinde mit großer Steigung hat eine kleine Axialkraft. Daher ist der Übertragungsmechanismus meistens multi-threaded. Die zum Verriegeln verwendeten Schrauben sind meistens einköpfig, mit großer Axialkraft und hoher Reibung, die selbstsichernd sein können, und die Mutter fällt nicht von selbst ab.

Verweisen Sie auf verschiedene

1. Einzelgewinde: Es ist ein mechanisches Material, und es gibt nur ein Gewinde mit einer Spiralnut auf dem Zylinder.

2. Mehrgängiges Gewinde: Ein Gewinde, das aus zwei oder mehr axial gleich beabstandeten Spiralgewinden besteht.

Der Verarbeitungsaufwand ist unterschiedlich

1. Einzelgewinde: CNC-Werkzeugmaschine ist einfach zu verarbeiten.

2. Mehrgängiges Gewinde: Es ist schwierig, dass das Finish auf beiden Seiten des Zahnprofils die Zeichnungsanforderungen erfüllt, insbesondere bei mehrgängigen Gewinden mit großer Steigung und großem Schneckenmodul ist es schwieriger, die Genauigkeitsanforderungen zu garantieren auf der CNC-Drehmaschine.

Die Rolle ist eine andere

1. Single-Thread: wird meistens in langsamen Mechanismen verwendet.

2. Mehrgängiges Gewinde: Die Spiralen sind entlang der axialen Richtung gleichmäßig beabstandet. Die Lösung des Problems der äquidistanten Verteilung wird Splitting (Zeilenteilung) genannt. Die Größe des äquidistanten Fehlers beeinflusst die Eingriffsgenauigkeit und die Lebensdauer des Gewindes. Das mehrgängige Gewinde kann sich bei jeder Drehung um ein Vielfaches der Steigung bewegen und wird hauptsächlich in schnellen Mechanismen verwendet.
