Planfräsen 101: Alles, was Sie wissen müssen

{{{sourceTextContent.subTitle}}}

Planfräsen

{{{sourceTextContent.description}}}

1. Einführung und Definition

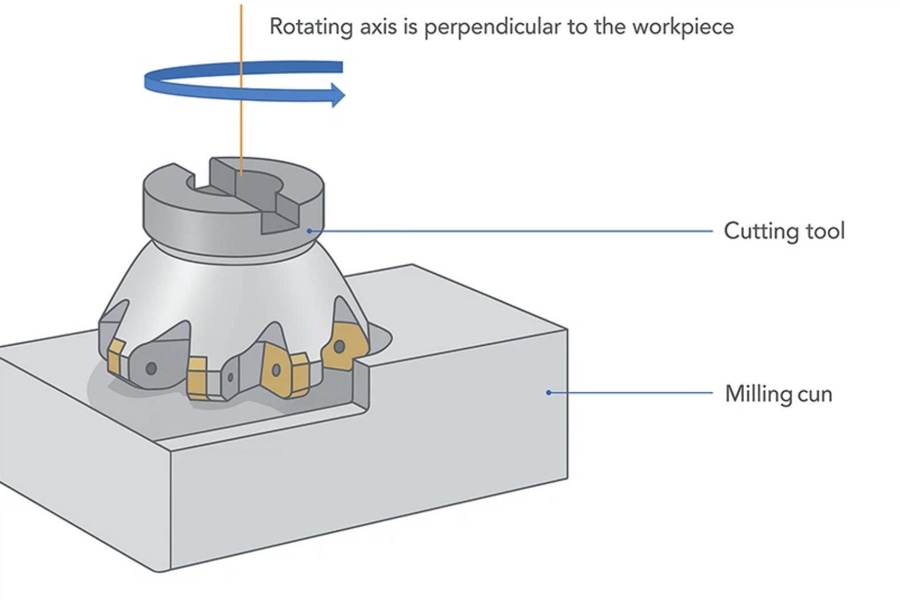

Das Planfräsen ist ein Bearbeitungsverfahren, bei dem flache, glatte Oberflächen erzeugt werden, indem mit der Stirnseite eines rotierenden Werkzeugs und nicht mit seinem Umfang geschnitten wird. Es wird in der Regel auf vertikalen oder horizontalen CNC-Maschinen durchgeführt und findet breite Anwendung bei der Herstellung von Platten, Gehäusen, Sockeln und anderen Komponenten, die eine gleichmäßige Ebenheit und Oberflächengüte erfordern.

2. Verfahren und Bearbeitungsarten

Der Prozess umfasst die Befestigung des Werkstücks, die Positionierung des Fräsers, die Einstellung der Bearbeitungsparameter und die Ausführung der programmierten Werkzeugwege. Zu den Variationen gehören allgemeines Planfräsen für Standardoberflächen, Hochleistungsfräsen für großen Materialabtrag, Hochvorschubfräsen für effizientes Schruppen, Schlichten mit Wiper-Wendeplatten für verbesserte Oberflächenqualität, Gleichlauffräsen für verbesserte Werkzeugstandzeit und Seiten- und Planfräsen für Schultern oder Nuten.

3. Materialien, Werkzeuge und Parameter

Planfräsen kann bei einer Vielzahl von Materialien eingesetzt werden, von Aluminium und Kunststoffen bis hin zu gehärteten Stählen und Titan. Die Werkzeugauswahl umfasst Walzenstirnfräser, Schaftfräser, Wendeschneidplattenfräser, Hochvorschubfräser und Scheibenfräser. Die Schnittparameter wie Spindeldrehzahl, Vorschubgeschwindigkeit und Schnitttiefe müssen je nach Materialhärte und Werkzeug angepasst werden. Die richtige Verwendung von Kühlmittel, Steifigkeit und Spanabfuhr sind entscheidend für die Effizienz und die Langlebigkeit der Werkzeuge.

4. Vorteile und Nachteile

Das Verfahren bietet hohe Abtragsraten, hervorragende Oberflächengüten, Eignung für große ebene Flächen und Kompatibilität mit der CNC-Automatisierung. Allerdings gibt es auch Einschränkungen, wie z. B. Schwierigkeiten beim Zugang zu engen Geometrien, fehlende 3D-Konturierungsmöglichkeiten, Abhängigkeit von starren Aufspannungen zur Vermeidung von Ratterern und die Gefahr von Werkzeugverschleiß oder -bruch, wenn die Parameter nicht ordnungsgemäß eingestellt werden.

5. Anwendungen und Vergleiche

Planfräsen wird vor allem dort eingesetzt, wo Ebenheit und Präzision wichtig sind, z. B. bei Grundplatten, Formteilen und Gehäusen. Obwohl die Werkzeuge in der Anschaffung teurer sind, erweist sich das Verfahren aufgrund seiner Effizienz und der geringeren Nachbearbeitung als kosteneffektiv. Im Vergleich zum Umfangsfräsen zeichnet sich das Planfräsen durch seine Ebenheit und Oberflächengüte aus, während das Stirnfräsen besser für komplizierte Details geeignet ist. Das Schalenfräsen ist im Wesentlichen eine Form des Planfräsens, die mit aufgespannten Fräsern für hohe Produktivität optimiert wurde.
