Seitenfräsen: Was es ist und wie es funktioniert

{{{sourceTextContent.subTitle}}}

Seitenfräsen

{{{sourceTextContent.description}}}

1. Definition und Kernkonzept

Seitenfräsen ist ein Bearbeitungsvorgang, bei dem die Seiten des Schneidwerkzeugs in das Werkstück eingreifen und nicht in erster Linie die Stirnseite des Fräsers. Die Achse des Werkzeugs verläuft parallel (oder nahezu parallel) zu der zu bearbeitenden Oberfläche, so dass das Material entlang der Seite des Fräsers abgetragen wird. Diese Methode eignet sich besonders für die Herstellung von Schlitzen, Nuten, Schultern und anderen Merkmalen entlang der Seite oder Kante eines Werkstücks.

2. Funktionsweise des Verfahrens & Schlüsselelemente

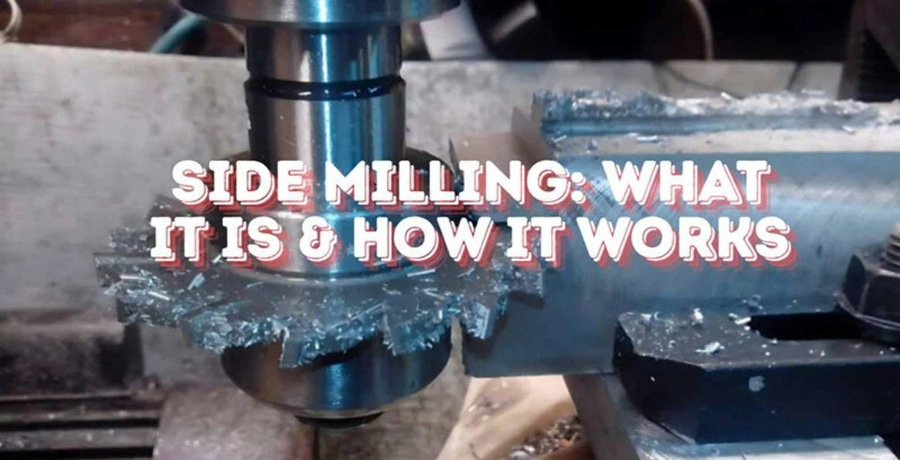

Bei diesem Verfahren wird ein auf einem Dorn montierter Fräser oder Seitenfräser verwendet, dessen Zähne am Umfang und manchmal auch an der Seitenfläche in das Material schneiden. Das Werkstück wird fest eingespannt, und der Fräser fährt an der Seitenfläche entlang oder in sie hinein und trägt das Material schrittweise ab. Wichtige Prozessparameter sind die Spindeldrehzahl (U/min), der Vorschub, die Schnitttiefe, der Werkzeugdurchmesser, die Anzahl der Zähne und der Eingriffswinkel, die sich alle auf die Oberflächengüte, die Standzeit des Werkzeugs und die Maßgenauigkeit auswirken.

3. Geeignete Werkzeuge, Werkstoffe und Fräsertypen

Scheibenfräser sind in verschiedenen Ausführungen erhältlich: glatte oder geradverzahnte Fräser für das allgemeine Nutenfräsen und Fräser mit versetzten Zähnen für schwerere Schnitte und bessere Spanabfuhr. Die Wahl des Fräsermaterials (z. B. Hartmetall, beschichtetes Hartmetall) hängt vom Werkstoff des Werkstücks (Stahl, Aluminium, Kunststoff) und der gewünschten Oberfläche ab. Die Methode eignet sich für alle Metalle, Kunststoffe und Verbundwerkstoffe, doch sind Steifigkeit, Spanabfuhr und Abstützung besonders wichtig für schwere Seitenschnitte.

4. Vorteile und Beschränkungen

Zu den Vorteilen des Seitenfräsens gehören die Möglichkeit, Merkmale an der Seite eines Teils in einem Durchgang zu bearbeiten, gute Materialabtragsraten für den Merkmalstyp und die Vielseitigkeit beim Schlitzen und Einstechen entlang der Kanten. Zu den Einschränkungen gehört jedoch, dass das Seitenfräsen weniger geeignet ist für Innentaschen, sehr dünne Werkstücke (die sich verbiegen können) und hochpräzise Konturen tief in Hohlräumen. Außerdem müssen die Spanabfuhr und die Werkzeugvibrationen kontrolliert werden, um Oberflächenfehler oder Werkzeugverschleiß zu vermeiden.

5. Anwendungen und Best-Practice-Erwägungen

Seitenfräsen wird häufig für die Herstellung von Schlitzen, Keilnuten, Nuten, Schultern, die Konturierung von Seitenflächen und die Umfangsbearbeitung von Teilen verwendet, bei denen die Merkmale entlang einer Kante oder Fläche verlaufen. Bei der Auswahl des Seitenfräsens im Produktionskontext sollten Ingenieure die Teilegeometrie (zugängliche Seitenmerkmale), die Werkstückabstützung/Steifigkeit, die Werkzeugauswahl (Zahndesign, Fräserdurchmesser, Beschichtung), die Maschinensteifigkeit und -aufspannung, das Spänemanagement und das Kühlmittel sowie die richtigen Prozessparameter zur Aufrechterhaltung der Werkzeugstandzeit und Oberflächenqualität berücksichtigen.
