Stufendrehen vs. Kegeldrehen. Kegeldrehen: Alles, was Sie wissen müssen

{{{sourceTextContent.subTitle}}}

Stufendrehen vs. Kegeldrehen. Kegeldrehen

{{{sourceTextContent.description}}}

1. Überblick über die Dreharbeiten

Drehen ist ein Bearbeitungsverfahren zur Herstellung rotationssymmetrischer Teile durch Materialabtrag an einem rotierenden Werkstück. Unter den Drehbearbeitungen dienen das Stufendrehen und das Kegeldrehen unterschiedlichen geometrischen und funktionalen Zwecken. Das Stufendrehen erzeugt deutliche Durchmesseränderungen entlang einer Welle, während das Kegeldrehen einen allmählichen, schrägen Übergang zwischen den Durchmessern schafft. Das Verständnis dieser Unterschiede ist entscheidend für die Auswahl der richtigen Bearbeitungsmethode auf der Grundlage der Teilekonstruktion, der Genauigkeitsanforderungen und der Produktionseffizienz.

2. Stufendrehen: Definition und Verfahren

Das Stufendrehen wird zur Herstellung von Wellen mit mehreren zylindrischen Abschnitten mit unterschiedlichen Durchmessern verwendet, die entlang derselben Achse angeordnet sind. Jeder Abschnitt hat einen konstanten Durchmesser, und die Übergänge sind in der Regel scharfe Schultern oder kleine Verrundungen. Das Schneidwerkzeug bewegt sich parallel zur Werkstückachse und bearbeitet einen Abschnitt nach dem anderen. Diese Methode ist einfach, hochgradig wiederholbar und eignet sich sowohl für manuelle als auch für CNC-Drehmaschinen, insbesondere für die Serienfertigung von Teilen mit deutlichen Maßabweichungen.

3. Kegeldrehen: Definition und Verfahren

Beim Kegeldrehen wird ein Werkstück hergestellt, dessen Durchmesser entlang seiner Länge allmählich zunimmt oder abnimmt, so dass eine konische oder schräge Oberfläche entsteht. Im Gegensatz zum Stufendrehen folgt das Werkzeug einer schrägen Bahn relativ zur Werkstückachse. Dies kann durch eine zusammengesetzte Auflage, einen Reitstockversatz, Kegelaufsätze oder CNC-gesteuerte Werkzeugwege erreicht werden. Beim Kegeldrehen können Außen- oder Innenkegel sowie gleichmäßige oder variable Kegelprofile hergestellt werden, was es für die Ausrichtung und das Zusammenfügen von Merkmalen unerlässlich macht.

4. Hauptunterschiede in Geometrie, Genauigkeit und Komplexität

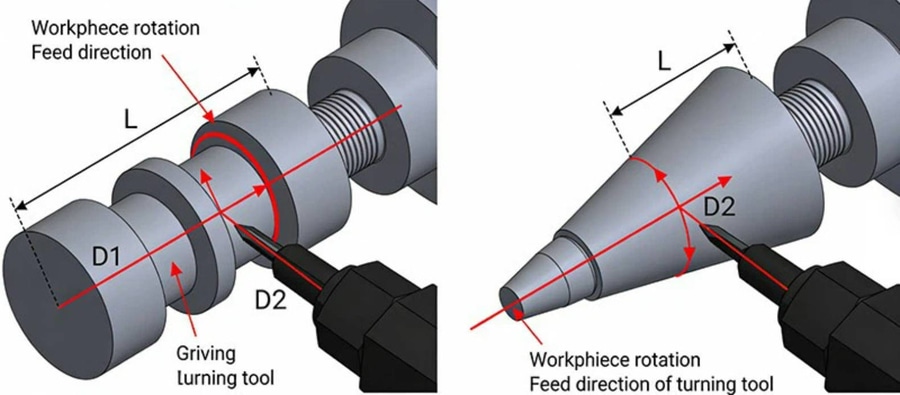

Der Hauptunterschied liegt in der Geometrie: Das Stufendrehen führt zu abrupten Durchmesseränderungen, während das Kegeldrehen weiche, kontinuierliche Übergänge erzeugt. Das Stufendrehen ist im Allgemeinen einfacher auszuführen und zu programmieren und bietet eine hohe Maßgenauigkeit, da jedes Merkmal unabhängig bearbeitet wird. Das Kegeldrehen erfordert eine präzisere Winkelsteuerung und Maschinenkalibrierung, wodurch es empfindlicher auf Einrichtungs- oder Programmierfehler reagiert. Allerdings bietet das Kegeldrehen oft glattere visuelle Übergänge und eine bessere funktionelle Leistung bei Last- oder Ausrichtungsanwendungen.

5. Anwendungen und Überlegungen zur CNC-Fertigung

Beide Verfahren sind in Branchen wie der Automobilindustrie, der Luft- und Raumfahrt, der Hydraulik und dem industriellen Maschinenbau weit verbreitet. Das Stufendrehen wird üblicherweise für Wellen, Achsen und Komponenten verwendet, die Lagersitze oder Montageschultern benötigen. Kegeldrehen ist wichtig für Werkzeughalter, Spindelschnittstellen, Einpressverbindungen und Ausrichtungsmerkmale. Moderne CNC-Technologie ermöglicht die Kombination von Schritt- und Kegeldrehen in einer einzigen Aufspannung, wodurch Effizienz und Konsistenz verbessert und gleichzeitig komplexe Konstruktionsanforderungen erfüllt werden können.
