Fase vs. Verrundung - Was Sie wissen müssen

{{{sourceTextContent.subTitle}}}

Fase vs. Verrundung

{{{sourceTextContent.description}}}

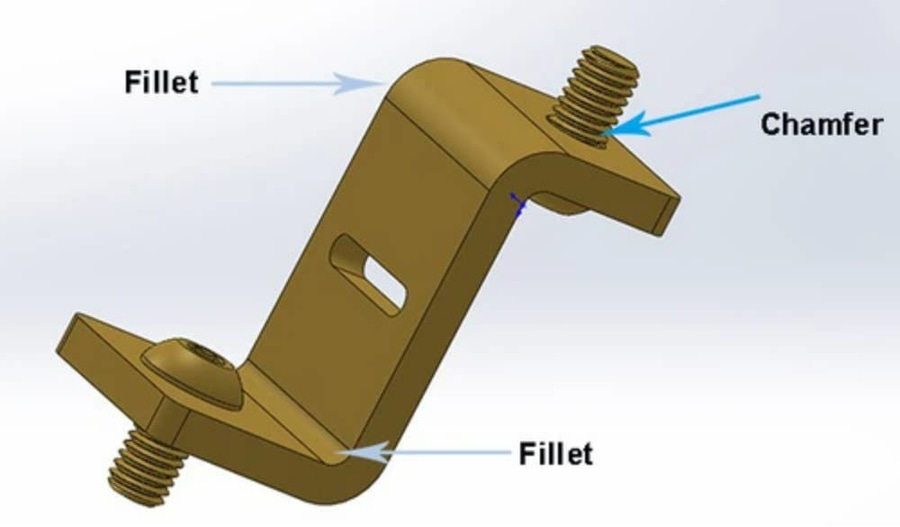

1. Definitionen von Fase und Verrundung

Eine Fase ist eine abgeschrägte oder winklige Kante, die durch Abschneiden von Material in einem bestimmten Winkel (oft 45°) entsteht, um scharfe Ecken zu entfernen und einen flachen, schrägen Übergang zwischen Oberflächen zu schaffen. Im Gegensatz dazu ist eine Verrundung eine abgerundete oder gebogene Kante, die zwei aneinandergrenzende Flächen sanft miteinander verbindet. Fasen und Verrundungen sind beides gängige Kantenbehandlungen, die bei der Bearbeitung und Fertigung eingesetzt werden, um die Handhabung und Leistung von Teilen zu verbessern.

2. Zwecke und Vorteile

Sowohl Fasen als auch Verrundungen dienen dazu, scharfe Kanten zu vermeiden - was die Sicherheit erhöht, da die Gefahr von Schnittverletzungen verringert wird - und können die Montage erleichtern, indem sie die Teile in die richtige Position bringen. Verrundungen tragen auch dazu bei, die Spannung gleichmäßiger über ein Teil zu verteilen und so Spannungskonzentrationen zu verringern, die unter Belastung zu Rissen oder Versagen führen können. Fasen dienen zwar hauptsächlich der Erleichterung der Montage und der Ästhetik, verteilen die Spannungen jedoch nicht so gut wie Verrundungen.

3. Hauptunterschiede in Form und Funktion

Fasen haben flache, gerade Oberflächen, die sich in einem Winkel treffen, was den Teilen ein kantigeres, geometrisches Aussehen und einfachere Werkzeugwege für die Bearbeitung verleiht. Verrundungen sind glatt und gewölbt und sorgen für stärkere Kanten und bessere Verschleißeigenschaften. Im Vergleich zu Fasen erhöhen Verrundungen im Allgemeinen die Ermüdungsbeständigkeit und die Haltbarkeit der Teile, erfordern jedoch eine komplexere Bearbeitung oder komplexere Werkzeugwege, um die gekrümmte Geometrie zu erreichen.

4. Technische Zeichnung und Erläuterung

Auf technischen Zeichnungen werden Fasen in der Regel mit einem "C" und Abmessungen wie Winkel und Länge (z. B. C 45° x 5) angegeben, während Verrundungen mit "R" gefolgt vom Radiuswert (z. B. R10) bezeichnet werden. Diese Konventionen tragen dazu bei, dass Konstrukteure, Maschinenbauer und Ingenieure ein klares Verständnis der erforderlichen Kantenbedingungen während der Herstellung und Prüfung haben.

5. Überlegungen zur Auswahl und bewährte Praktiken

Die Entscheidung zwischen einer Fase und einer Verrundung hängt von den funktionalen Anforderungen, den Anforderungen an die Festigkeit des Teils, den Herstellungskosten und den Montageerwägungen ab. Fasen werden oft wegen der einfacheren Montage, der geringeren Bearbeitungskosten und der einfacheren Geometrie bevorzugt, während Verrundungen gewählt werden, wenn Spannungsverteilung, Ermüdungsfestigkeit oder glattere Übergänge wichtig sind. Die Konstrukteure können auch Faktoren wie die Verfügbarkeit von Werkzeugen, sekundäre Prozesse und die Gesamtanforderungen an das Bauteil abwägen, wenn sie entscheiden, welche Kantenbehandlung angewendet werden soll.
