Was ist ein Schrägstirnrad und wann sollten Sie es verwenden?

{{{sourceTextContent.subTitle}}}

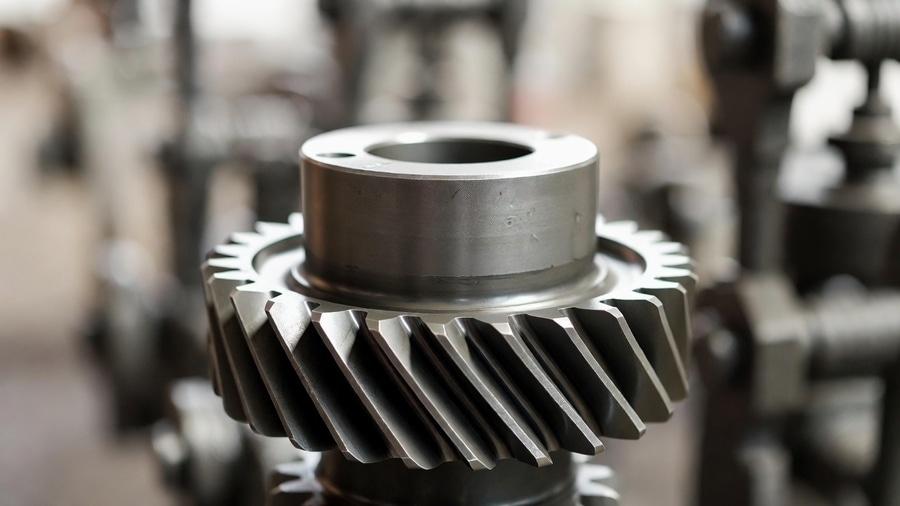

Was ist ein Schrägstirnrad?

{{{sourceTextContent.description}}}

1. Was ist ein Schrägstirnrad?

Schrägverzahnte Zahnräder sind Zahnräder, deren Zähne in einem Winkel zur Drehachse stehen. Im Gegensatz zu Stirnrädern, bei denen alle Zähne auf einmal ineinandergreifen, greifen Schrägzahnräder schrittweise über die Zahnlänge ineinander. Diese Konstruktion führt zu einer gleichmäßigeren Kraftübertragung, weniger Vibrationen und geringeren Betriebsgeräuschen.

Da mehrere Zähne gleichzeitig in Kontakt sind, können Schrägzahnräder die Lasten gleichmäßiger verteilen. Dadurch eignen sie sich besonders für Anwendungen mit höheren Geschwindigkeiten, Dauerbetrieb oder erhöhten Drehmomentanforderungen.

2. Wie schrägverzahnte Getriebe funktionieren

Bei einem schrägverzahnten Zahnradsatz beginnt der Eingriff an einem Ende des Zahns und verläuft gleichmäßig über die gesamte Zahnbreite. Dieser allmähliche Kontakt reduziert die Stoßkräfte während des Eingriffs und verbessert die Übertragungsstabilität. Daher sind schrägverzahnte Zahnräder in Systemen, in denen Geräuschkontrolle und gleichmäßige Bewegung wichtig sind, besser geeignet als Stirnradgetriebe.

Die abgewinkelte Zahngeometrie führt jedoch auch zu einem Axialschub entlang der Welle. Diese Axialkraft muss bei der mechanischen Konstruktion berücksichtigt werden, insbesondere bei der Auswahl von Lagern und der Festlegung von Wellenstützstrukturen.

3. Hauptvorteile von Stirnradgetrieben

Schrägverzahnte Getriebe sind in der industriellen Kraftübertragung aufgrund mehrerer technischer Vorteile weit verbreitet:

Ruhigerer und leiserer Betrieb im Vergleich zu Stirnradgetrieben

Höhere Tragfähigkeit aufgrund des größeren Zahnkontakts

Bessere Stabilität bei mittleren bis hohen Drehzahlen

Bessere Eignung für Dauerbetriebsanwendungen

4. Typische Anwendungen

Schrägverzahnte Getriebe werden häufig in Anwendungen eingesetzt, bei denen Leistung und Zuverlässigkeit entscheidend sind, wie z. B:

Fahrzeuggetriebe und Antriebsstränge

Industriegetriebe und Untersetzungsgetriebe

Automatisierungs- und Bewegungssteuerungsanlagen

Schwere Maschinen, die eine stabile Drehmomentübertragung erfordern

5. Wann sollte man ein Stirnradgetriebe wählen?

Ein schrägverzahntes Getriebe ist in der Regel die richtige Wahl, wenn die Anwendung höhere Geschwindigkeiten, Dauerbetrieb oder strengere Geräuschanforderungen erfordert. Die Konstrukteure sollten auch die Axiallasten berücksichtigen und eine angemessene Lagerung sicherstellen, um die langfristige Zuverlässigkeit zu gewährleisten.

6. Über HLC Metallteile

HLC Metal Parts ist auf die Herstellung von Präzisionsgetriebekomponenten und kundenspezifischen Metallteilen spezialisiert. Mit umfassender Erfahrung in der CNC-Bearbeitung, der Zahnradproduktion und der qualitätskontrollierten Massenfertigung unterstützt HLC globale Kunden mit zuverlässigen und anwendungsorientierten Lösungen.
