Senkerodieren vs. Drahterodieren: Entschlüsselung der Bearbeitungsmöglichkeiten

{{{sourceTextContent.subTitle}}}

Senkerodieren vs. Drahterodieren

{{{sourceTextContent.description}}}

1. Was EDM ist und was das gemeinsame Prinzip ist

Sowohl das Senkerodieren als auch das Drahterodieren fallen unter die umfassendere Kategorie der Funkenerosion (EDM), ein berührungsloses Bearbeitungsverfahren, bei dem elektrische Entladungen (Funken) zwischen einer Elektrode und einem Werkstück zum Abtragen von Material verwendet werden. Diese Entladungen finden in einer dielektrischen Flüssigkeit statt und können extrem harte, leitfähige Metalle mit sehr hoher Präzision bearbeiten. Die Funkenerosion ist besonders dort nützlich, wo herkömmliche Schneidwerkzeuge aufgrund der Härte oder der komplexen Geometrie Schwierigkeiten haben.

2. Senkerodieren: Grundkonzept und Funktionsweise

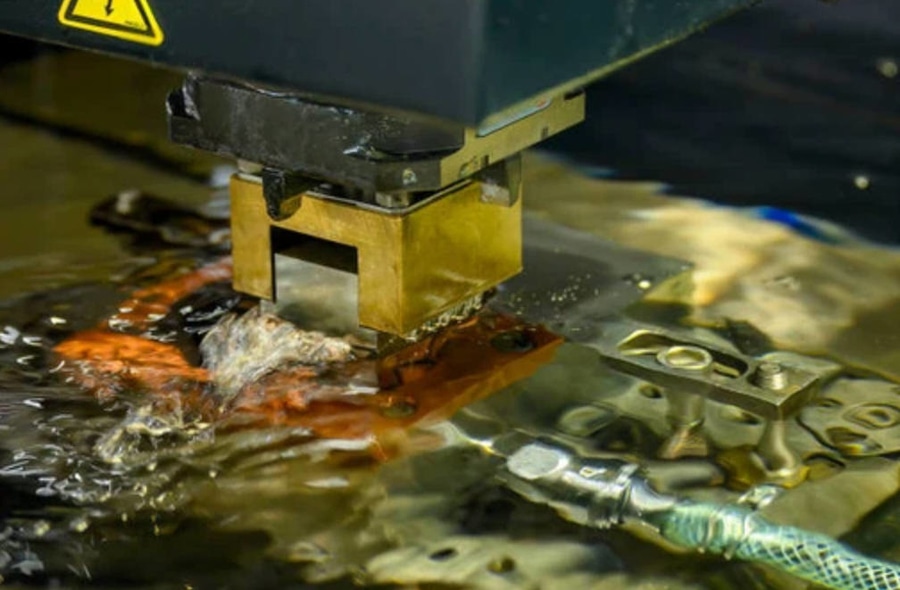

Beim Senkerodieren (auch Senkerodieren oder Stößelerodieren genannt) wird eine vorgeformte, dreidimensionale Elektrode, in der Regel aus Graphit oder Kupfer, in das in dielektrische Flüssigkeit getauchte Werkstück eingetaucht. Gesteuerte elektrische Impulse erodieren das Werkstück, um es an die Form der Elektrode anzupassen, was eine komplizierte 3D-Hohlraum- und Feature-Bearbeitung ermöglicht.

3. Drahterodieren: Grundkonzept und Funktionsweise

Beim Drahterodieren wird ein dünner, kontinuierlich zugeführter Draht (häufig Messing oder Wolfram) als Elektrode verwendet, der das Werkstück wie eine sehr präzise Säge durchschneidet, die durch Funken und nicht durch physischen Kontakt angetrieben wird. Das Werkstück muss nicht vollständig eingetaucht werden; der Draht bewegt sich vorwärts und erodiert das Material, wodurch sehr genaue 2D-Konturschnitte und Profile mit engen Toleranzen möglich sind.

4. Unterschiede zwischen Elektrode und Bewegung

Beim Senkerodieren ist die Elektrode ein massives, geformtes Werkzeug, das sich hauptsächlich entlang der Z-Achse absenkt, um Hohlräume zu bilden, die seiner Geometrie entsprechen. Im Gegensatz dazu bewegt sich beim Drahterodieren ein feiner Draht hauptsächlich entlang der X- und Y-Achse und schneidet Merkmale durch die Dicke des Werkstücks. Die verschiedenen Elektrodentypen und Bewegungsrichtungen unterscheiden sich grundlegend in der Art der Formen, die jedes Verfahren erzeugen kann.

5. Vorteile des Senkerodierens

Senkerodieren eignet sich besonders gut für die Herstellung komplexer 3D-Formen, tiefer Hohlräume, blinder Stellen und Innenkonturen, die auf herkömmliche Weise nur schwer oder gar nicht zu bearbeiten sind. Es eignet sich auch hervorragend für harte Werkstoffe, da das Elektrodenmaterial nicht härter als das Werkstück sein muss, und es vermeidet Probleme wie Werkzeugverschleiß, die bei Kontaktschneidverfahren auftreten.

6. Grenzen des Senkerodierens

Allerdings ist das Senkerodieren im Allgemeinen langsamer und weniger effizient, wenn große Mengen an Material abgetragen werden sollen. Die Verwaltung des Abfalls, das Spülen des Dielektrikums aus tiefen Vertiefungen und die Aufrechterhaltung der Entladungskonsistenz in tiefen Kavitäten können Herausforderungen darstellen, die sich auf die Zykluszeit und die Komplexität der Einrichtung auswirken.

7. Vorteile des Drahterodierens

Das Drahterodieren bietet außergewöhnliche Präzision, hohe Materialausnutzung und niedrigere Bearbeitungskosten als das Senkerodieren. Es ist ideal für das Schneiden von dünnen oder flachen Teilen, komplizierten Profilen, scharfen Ecken und Merkmalen mit engen Toleranzen. Da der Draht kontinuierlich zugeführt wird, hat das Verfahren eine hohe Effizienz und kürzere Produktionszyklen, und minimale Erosion bedeutet eine gute Materialausbeute, ein großer Vorteil bei der Bearbeitung teurer Metalle.

8. Grenzen des Drahterodierens und Hinweise zur Anwendung

Das Drahterodieren kann keine blinden Kavitäten, Vertiefungen mit geschlossenem Boden oder tief unterhöhlte Merkmale erzeugen, da der Draht vollständig durch das Teil geführt werden muss. Durch die Art des Erodierens ist es auf elektrisch leitende Materialien beschränkt. Die Wahl zwischen den beiden Verfahren hängt von der Dicke des Werkstücks, der Komplexität der Geometrie, den Präzisionsanforderungen, dem Produktionsvolumen, den Zielen für die Oberflächengüte und dem Budget ab, wobei das Drahterodieren im Allgemeinen für das präzise 2D-Schneiden und das Senkerodieren für die tiefe, komplexe 3D-Formgebung bevorzugt wird.
