Elektromagnetische Durchflussmesser werden häufig in industriellen und kommunalen Anwendungen zur Messung der Durchflussrate leitfähiger Flüssigkeiten eingesetzt. Sie sind für ein breites Spektrum an Flüssigkeitsarten und Durchflussraten geeignet und eignen sich besonders gut für die Durchflussmessung von korrosiven oder abrasiven Flüssigkeiten. In diesem Artikel werfen wir einen genaueren Blick auf die Funktionsweise elektromagnetischer Durchflussmesser, ihre Vor- und Nachteile, ihre Installation sowie einige gängige Anwendungen und häufig gestellte Fragen.

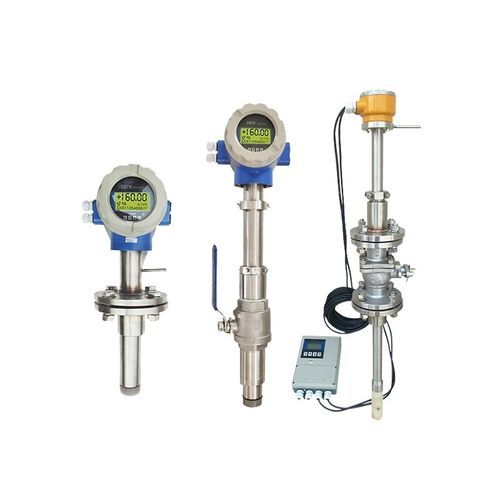

Wie funktioniert ein elektromagnetischer Durchflussmesser?

Bevor wir das Funktionsprinzip eines elektromagnetischen Durchflussmessers kennen, sollten wir seinen Aufbau kennen. Im Allgemeinen besteht es aus einem Sender, einer Auskleidung, einer Elektrode und einem Sensor, die gemeinsam den Durchfluss messen. Der Sensor wird inline platziert und misst eine induzierte Spannung, die von der Flüssigkeit erzeugt wird, wenn sie durch ein Rohr fließt. Der Sender nimmt die vom Sensor erzeugte Spannung auf, wandelt die Spannung in einen Durchflussmesswert um und überträgt diesen Durchflussmesswert an ein Steuersystem.

Was sind die Vor- und Nachteile elektromagnetischer Durchflussmesser?

Im Rahmen der oben aufgeführten Prinzipien weisen elektromagnetische Durchflussmesser im Allgemeinen die folgenden Merkmale auf.

VORTEILE

Unbeeinflusst von Temperatur, Druck, Dichte oder Viskosität der Flüssigkeit. Kann Flüssigkeiten erkennen, die Verunreinigungen enthalten. Es entsteht kein Druckverlust. Keine beweglichen Teile (verbessert die Zuverlässigkeit) und weniger Hindernisse. Eine Reihe von Auskleidungsmaterialien, Elektrodenoptionen und Leitungsgrößen deckt eine Vielzahl von Prozessanwendungen ab

Nachteile

Der zu messende Stoff muss leitfähig sein. Daher können Gase und Dämpfe, Erdölprodukte und ähnliche Flüssigkeiten mit sehr geringer Leitfähigkeit nicht gemessen werden. Da es die Volumenrate misst, wird das Volumen aller Schwebstoffe in der Flüssigkeit einbezogen. Es ist ein kurzes gerades Rohrstück erforderlich.

Wie installiert man elektromagnetische Durchflussmesser?

Wir können horizontale, geneigte und vertikale Installationen für elektromagnetische Durchflussmesser übernehmen. Die gebräuchlichste Installation erfolgt horizontal, wobei das Messgerät immer mit Flüssigkeit gefüllt ist und die Elektroden in axialer Richtung gehalten werden.

Bei horizontalem oder geneigtem Einbau des Durchflussmessers sollte sich seine Elektrodenachse in horizontaler Position befinden.

Wenn das Medium Feststoffpartikel oder Schlamm enthält, empfehlen wir den vertikalen Einbau (Durchströmung von unten nach oben).

Das Messgerät sollte ordnungsgemäß geerdet sein und elektrischen Kontakt mit der verarbeiteten Flüssigkeit haben.

Welche Branchen verwenden magnetische Durchflussmesser?

Es gibt eine unbegrenzte Anzahl von Branchen, die aufgrund ihrer Anpassungsfähigkeit und Vielseitigkeit magnetische Messgeräte einsetzen. Zu den Typischen gehören:

Chemische Produktion

Brennereien

Wasserversorgung

Industrie Bergbau

Molkerei

Abwassermanagement

Zusammenfassend lässt sich sagen, dass magnetische Durchflussmesser besonders für wasserbasierte Anwendungen nützlich sind.

FAQs

Unsere Ingenieure und unser Kundendienstteam beantworten gerne Ihre Fragen. In der Zwischenzeit sind hier einige, auf die wir viel antworten.

1.Ist es sicher und zuverlässig, einen elektromagnetischen Durchflussmesser neben einer Wasserpumpe zu installieren?

Wenn der Durchflussmesser zu nah an der Pumpe installiert wird, kann er durch die von der Pumpe erzeugten Turbulenzen und Vibrationen beeinträchtigt werden, was sich auch auf seine Genauigkeit auswirken kann. Daher wird empfohlen, den Durchflussmesser in ausreichendem Abstand stromabwärts von der Pumpe zu installieren, damit sich der Durchfluss stabilisieren kann.

2.Kann ich damit Messungen an teilweise gefüllten Rohren (Druckluft und Flüssigkeit) durchführen?

Im Allgemeinen erfordern die meisten elektromagnetischen Durchflussmesser Vollrohre, während mit der Entwicklung der Technologien nun auch Nicht-Vollrohr-Magnetdurchflussmesser entwickelt und verwendet werden. Für eine genaue Messung sind keine vollen Röhrchen erforderlich.

3. Funktioniert dieser Durchflussmesser ordnungsgemäß, wenn sich mehr Blasen in der Flüssigkeit befinden?

Wenn die Blasen in den Rohren gleichmäßig verteilt sind, hat dies im Allgemeinen keinen Einfluss auf die Messung. Wenn jedoch große Luftblasen die gesamte Elektrode bedecken, führt dies zu einer sofortigen Unterbrechung des Durchflusssignaleingangs und einer Schwankung des Ausgangssignals!

Problemanwendungen

Die Beschichtung der Elektroden ist ein häufiges Problem bei elektromagnetischen Messgeräten. Materialablagerungen auf den Innenflächen des Messgeräts können die Elektroden elektrisch von der Prozessflüssigkeit isolieren. Dies kann zu einem Signalverlust oder einem Messfehler führen, entweder durch eine Änderung des Durchmessers des Durchflussrohrs oder durch Spannen- und Nullpunktverschiebungen.

Die beste Lösung ist natürlich die Vorbeugung. Eine vorbeugende Maßnahme besteht darin, das Messgerät so zu dimensionieren, dass unter normalen Strömungsbedingungen die Strömungsgeschwindigkeit relativ hoch ist: mindestens 6–12 Fuß/Sek. oder so hoch wie möglich unter Berücksichtigung der Möglichkeit von Erosion und Korrosion.

Eine andere Möglichkeit zur Vorbeugung besteht darin, Elektroden zu verwenden, die in den Strömungsstrom hineinragen, um den Turbulenz- und Wascheffekt auszunutzen. Bei anspruchsvollerem Einsatz kann ein mechanisches Reinigungssystem installiert und intermittierend oder kontinuierlich eingesetzt werden, um Beschichtungen und Ablagerungen zu entfernen.
