Was ist das Erdkabelfehlerortungsgerät?

{{{sourceTextContent.subTitle}}}

Erdkabel-Fehlerortungsgeräte: Eine Kurzfibel

{{{sourceTextContent.description}}}

Erdkabel-Fehlerortungsgeräte: Eine kurze Einführung
Ein Erdkabelfehlerortungsgerät ist ein spezielles Gerät zur Erkennung und Lokalisierung von Fehlern in Erdkabeln. Diese Fehler können sich in Form von Kurzschlüssen, offenen Stromkreisen oder Isolationsfehlern äußern, was zu Betriebsunterbrechungen und potenziellen Sicherheitsrisiken führt. Die Fähigkeit, diese Fehler schnell und genau zu lokalisieren, ist entscheidend für die Minimierung von Ausfallzeiten und die Gewährleistung der Zuverlässigkeit von Strom- und Kommunikationsnetzen.

Unterirdisch verlegte Strom- und Datenleitungen geben keine visuellen Anhaltspunkte, wenn sie ausfallen. Ein Kabelfehlerortungsgerät ist das Werkzeug, mit dem die Mitarbeiter das Problem finden können, ohne die halbe Straße aufzugraben.
Was ist ein unterirdisches Kabelfehlerortungsgerät?
Ein tragbares Gerät, das einen Prüfimpuls in das Kabel sendet und auf das Echo wartet, das durch einen Kurzschluss, eine Unterbrechung oder einen Isolationsdurchbruch entsteht. Anhand der Zeitmessung dieses Echos berechnet es die Entfernung zum Fehler, in der Regel bis auf wenige Zentimeter genau.

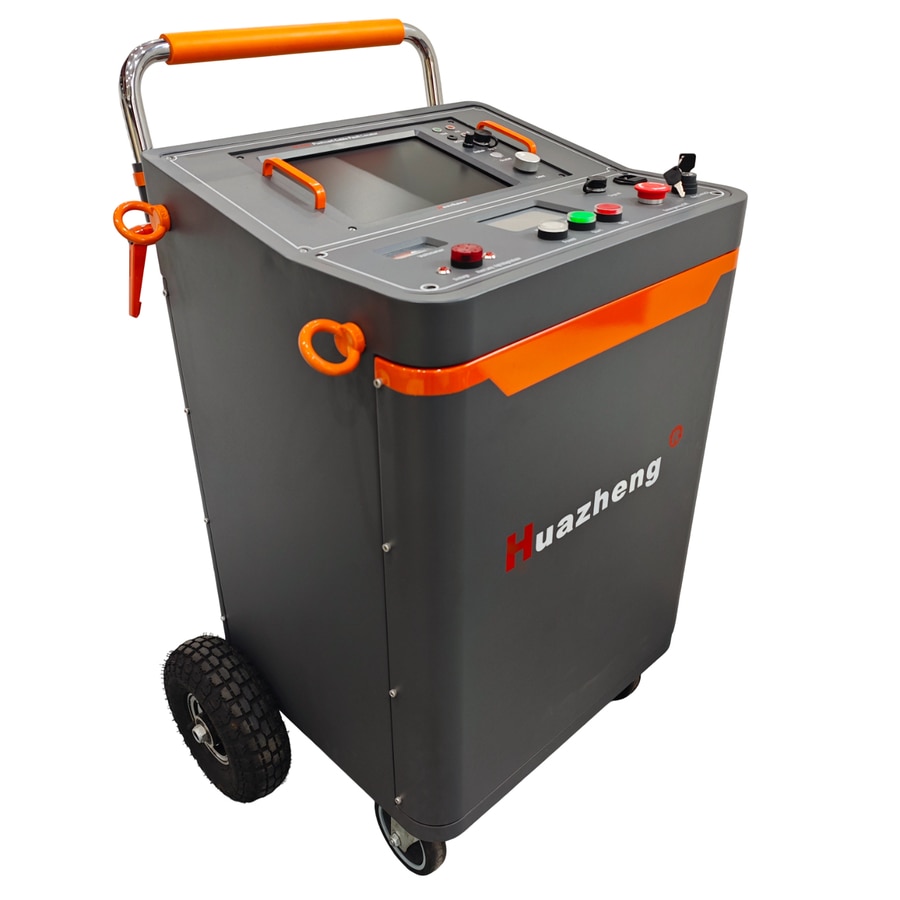

Das Kabelfehlerprüfgerät HZ-A50 ist ein Kabelfehlerprüfsystem, das unser Unternehmen seit vielen Jahren im Bereich der Erkennung von Stromkabelfehlern entwickelt hat. Um der rasanten Entwicklung der Energiewirtschaft gerecht zu werden, haben wir auf der Grundlage umfangreicher Erfahrungen und gezielter Forschung herkömmliche und fortschrittliche Kabelfehlerprüfgeräte, Hochfrequenz- und Hochspannungsnetzteile, Mehrfachimpulsgeber, Weggeber, Isolationswiderstandsprüfgeräte und andere eigenständige Geräte nahtlos in ein einheitliches System integriert. Dieses System wird sowohl für die Vorprüfung als auch für die Fehlerortung in Stromkabeln eingesetzt und bietet eine präzise Fehleridentifizierung. Die Prüfsoftware erkennt automatisch die Position der Karte und liest die Fehlerentfernung ab, was den Prozess der Kabelfehlerprüfung leicht, einfach, effizient und sicher macht. Das System bietet Komfort bei der schnellen Erkennung von Stromkabelfehlern.

Wie wird das Erdkabelfehlerortungsgerät verwendet?
Schließen Sie das Gerät an das tote Kabel an.
Injizieren Sie einen Niederspannungsimpuls oder eine Wobbelfrequenz.
Lesen Sie die Reflexion auf dem Bildschirm ab; eine scharfe Spitze oder eine Änderung der Kurvenform kennzeichnet den Fehler.
Bewegen Sie sich in die angegebene Entfernung, prüfen Sie mit einem Stoßdämpfer oder akustischen Sensor und beginnen Sie mit der Reparatur.
Hauptvarianten des Erdkabelfehlerortungsgeräts
TDR - am schnellsten für einfache Kupfer- oder Koaxialkabel.
FDR - besser für verzweigte oder belastete Netze.
Intelligente Ortungsgeräte - protokollieren frühere Fehler, vergleichen Muster und markieren Schwachstellen, bevor sie ausfallen.
Warum das wichtig ist
Weniger Rätselraten bedeutet kleinere Löcher, kürzere Ausfälle, weniger Überstunden und weniger frustrierte Kunden. Außerdem werden die Mitarbeiter aus dem Verkehr gezogen und von aktiven Fehlern ferngehalten.
Kurz gesagt, ein Fehlerortungsgerät macht aus einer tagelangen Schatzsuche eine einstündige Arbeit.
