0,1-Hz-VLF-Hochspannungsgenerator für Kabel- und Motor-Hochspannungsprüfungen

{{{sourceTextContent.subTitle}}}

0,1-Hz-VLF-Hochspannungsgenerator für Kabel- und Motor-Hochspannungsprüfungen

{{{sourceTextContent.description}}}

Tragbares 0,1-Hz-VLF-Hochspannungsprüfgerät mit 7-Zoll-Touchscreen, Frequenzen von 0,1–0,01 Hz und automatischem Schutz für XLPE-Kabel, Motoren und Generatoren. Ein VLF-Hochspannungsprüfgerät für den Feldeinsatz bei XLPE-Kabeln der 35-kV-Klasse und rotierenden Maschinen: automatische Rampenfunktion, vier Prüf frequenzen und eine Belastungstabelle, die Sie lesen sollten, bevor Sie das Depot verlassen.

0,1-Hz-VLF-Hochspannungsgenerator für Hochspannungsprüfungen an Kabeln und Maschinen im Außenbereich

Hipot-Prüfungen im Außeneinsatz scheitern aus zwei langweiligen Gründen: Das Gerät ist zu schwer oder das Kabel ist länger als die auf dem Typenschild angegebene Kapazität. Dieser 0,1-Hz-VLF-Hochspannungsgenerator ist die Lösung der aktuellen Generation für beide Probleme. Es handelt sich um einen digitalen VLF-Hipot-Tester mit Frequenzumwandlung für elektrische Geräte mit großer Isolationskapazität – Stromkabel, Leistungskondensatoren sowie große oder mittelgroße Generatoren und Motoren – gemäß DL/T 849.4-2004 und der chinesischen Methode für die VLF-Prüfung an XLPE-Kabeln mit 35 kV und darunter.

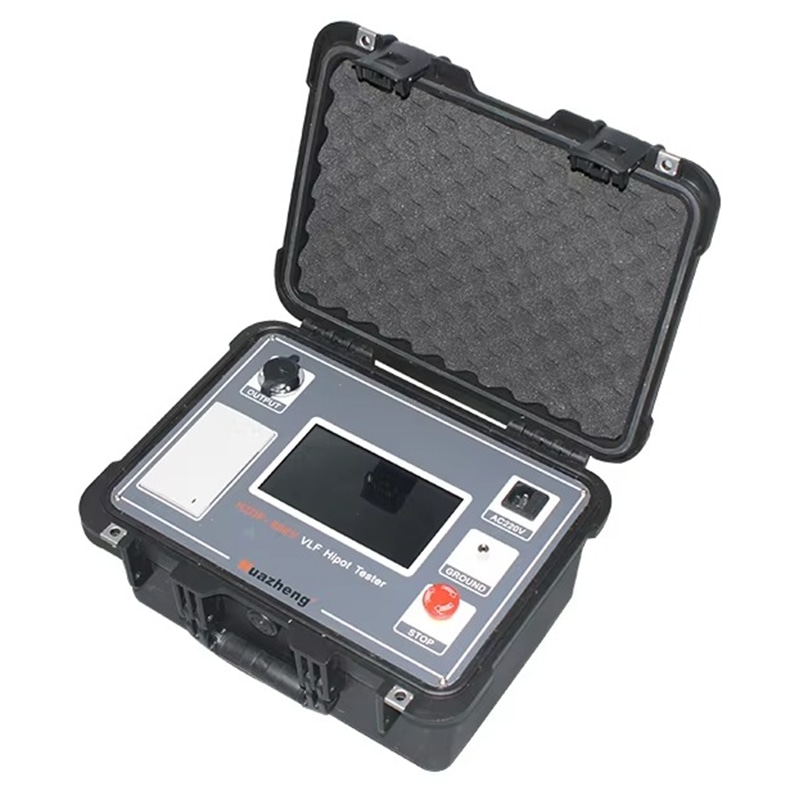

Die Steuerung erfolgt über einen kapazitiven 7-Zoll-Touchscreen auf Basis eines ARM7-Prozessors mit schneller AD-Abtastung und Hintergrundsoftware. Chinesisch und Englisch sind im selben Menü verfügbar. Der Anschluss erfolgt wie üblich über Hochspannung, Erde und Prüfobjekt. Danach läuft der Ablauf automatisch ab: Hochfahren, Halten, Messen, Schützen, Herunterfahren. Überspannungs- und Überstromschutz (Hoch- und Niederspannungsseite) schalten innerhalb von 10 ms oder weniger ab. Die Steuerung kommuniziert über eine optoelektronische Trennung mit der Hochspannungseinheit auf der Niederspannungsseite – eine Anordnung, die wünschenswert ist, wenn die Ausgangsspannung bei mehreren zehn Kilovolt liegt und der Bediener in einem Kabelgraben steht.

Die Ausgangsfrequenzen betragen 0,1 Hz, 0,05 Hz, 0,02 Hz und 0,01 Hz. Die maximale Last beträgt 0,5 µF bei 0,1 Hz, 1,1 µF bei 0,05 Hz, 2,2 µF bei 0,02 Hz und 5,5 µF bei 0,01 Hz. Sollte eine lange Zuleitung bei 0,1 Hz nicht funktionieren, senken Sie lieber die Frequenz, anstatt gegen das Gerät anzukämpfen. Die Messgenauigkeit beträgt 3 %. Der positive und negative Spitzenfehler beträgt ≤3 % ±3 kV. Die Wellenformverzerrung beträgt ≤5 %. Ein Hoch-/Niederspannungs-Regelkreis verhindert, dass die Ausgangsspannung mit steigender Kapazität ansteigt – das alte Problem des „Kapazitätsanstiegs“ bei einigen Boost-Verstärkern mit offenem Regelkreis.

Im Innen- oder Außenbereich, −10 °C bis +40 °C, Luftfeuchtigkeit bis zu 85 % r. F. Netzspannung: 220 V ±5 %, 50/60 Hz. Ein tragbarer Generator ist geeignet, sofern er stabil arbeitet und im Allgemeinen eine Leistung von über 3 kW bei 220 V ±5 % / 50 Hz liefert. Die Messdaten werden automatisch gespeichert und vor Ort ausgedruckt. Die mechanischen VLF-Verstärker der ersten Generation waren groß und störanfällig. Dieses Gerät ist so konzipiert, dass es ohne Kran aus dem Messwagen entladen werden kann.

Es ersetzt weder einen Tan-Delta-Diagnosemesswagen noch ein 50-Hz-Resonanzsystem an einer Werksabnahme-Prüfstelle. Für vorbeugende Spannungsfestigkeitsprüfungen an Mittelspannungskabeln und rotierenden Maschinen ist die erforderliche Ausrüstung überschaubarer: ein tragbarer VLF-Hipot-Tester, vier Frequenzen und eine Schutzschleife, die tatsächlich öffnet.

Teilen Sie uns die Spannungsklasse und die ungefähre Länge des Kabels mit. Wir bestätigen Ihnen dann Frequenz, Belastung und unterbreiten Ihnen ein Angebot.
