Was ein Prüfgerät für Primärstrom-Einspeisungstests vor Ort überprüft

{{{sourceTextContent.subTitle}}}

Ein Primärstrominjektionsprüfgerät mit 1000 A für die Ermittlung des Stromwandler-Übersetzungsverhältnisses, die Inbetriebnahme von Schaltanlagen und die Messung der Auslösezeit von Leistungsschaltern. True-RMS-Anzeige, Timer und doppelte Absicherung.

{{{sourceTextContent.description}}}

Ein Primärstrom-Einspeisetestgerät ist kein Relaisprogrammiergerät. Es leitet einen bekannten hohen Strom durch den tatsächlichen Primärpfad, sodass Sie überprüfen können, ob der Stromwandler, die Sekundärverkabelung und der Auslösestromkreis noch mit den Zeichnungen übereinstimmen.

Die Sekundäreinspeisung hat ihren Zweck. Sie ist schneller, wenn Sie lediglich die Ansprechcharakteristik, die Kennlinien und die Logik überprüfen müssen. Sie erkennt jedoch keinen Stromwandler mit falscher Anzapfstelle, verkehrter Polarität, einem offenen Sekundärkreis oder einer losen Verbindung an der Sammelschiene. Diese Fehler bleiben verborgen, bis tatsächlich Strom auf der Primärseite fließt. Deshalb führen die Teams bei der Inbetriebnahme von Schaltanlagen, nach einem Stromwandlertausch und nach Änderungen an der Schutzverdrahtung weiterhin einen Primärstromeinspeisetest durch.

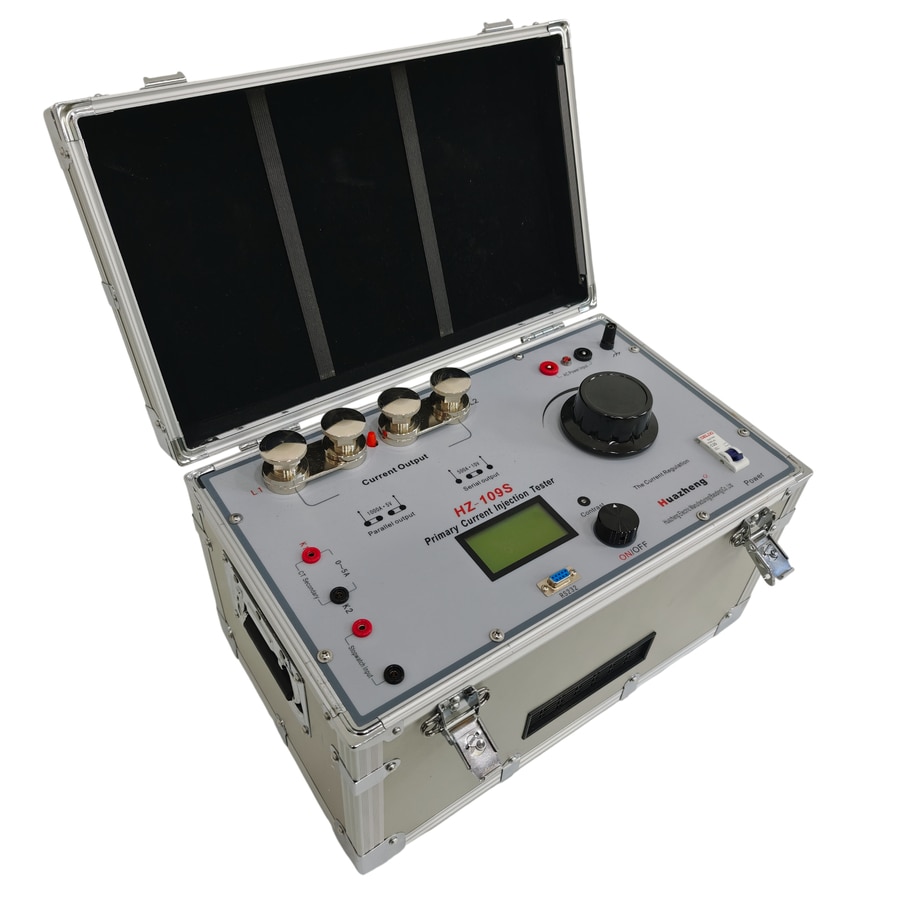

Für die meisten CTs im Innenbereich und Arbeiten an NS-/MS-Leistungsschaltern ist ein Primärstrom-Injektionstester mit 1000 A die Größe, die letztendlich im Servicewagen landet. Der HZ-109S ist für diesen Einsatzzweck konzipiert. Ein ARM-Chip regelt den Ausgang. Ein Ringkerntransformator mit hoher Kapazität liefert entweder 1.000 A bei 5 V oder 500 A bei 10 V. Verwenden Sie den 1.000-A-Anschluss, wenn die Messschleife kurz ist. Wechseln Sie auf 500 A / 10 V, wenn die Messleitungen lang sind und der Spannungsabfall den Strom zu stark beeinträchtigt. Die Stromversorgung erfolgt über gewöhnliche 220-V-Wechselspannung (50/60 Hz), sodass Sie nicht extra nach einer dreiphasigen Zuleitung suchen müssen, nur um ein Übersetzungsverhältnis zu prüfen.

Das LCD-Display ist das, worauf die Leute tatsächlich achten. Primärstrom (0–1100 A, 0,1 A), Sekundärstrom (0–6 A, 0,001 A) und das berechnete Windungsverhältnis werden auf einem Bildschirm angezeigt. Sie benötigen keine zweite Stromzange und kein Notizbuch, während der Strom fließt. Die Messung erfolgt als Echt-Effektivwert (True RMS) mit einer Genauigkeit von 0,5 %. Das reicht für die Überprüfung des Stromwandlerverhältnisses vor Ort aus. Ein Stoppuhren-Eingang (0,0001–999,99 s) misst die Auslösezeit des Leistungsschalters oder Relais beim Schließen des Potentialkontakts – dies ist die übliche Methode zur Bestätigung der Auslösezeit bei einer Primäreinspeisung.

Zwei weitere Details sind vor Ort von Bedeutung. Ein doppelter Schutz – elektronische Überlastsicherung plus eine softwaregesteuerte Begrenzung – unterbricht den Ausgang, wenn die Schleife kurzgeschlossen wird oder der Bediener den Messbereich überschreitet. Das Aluminiumgehäuse mit PC-Bedienfeld misst 430 × 260 × 260 mm und wiegt etwa 28 kg: ein einziges Gerät, nicht eine Steuereinheit plus ein separater Lasttransformator.

Verwenden Sie es für Prüfungen des Stromwandler-Wandlungsverhältnisses, Hochstrom-Kontaktprüfungen und andere Aufgaben, die einen geregelten Wechselstrom sowie einen Zeitgeber erfordern. Die volle Leistung von 1000 A ist für Kurzzeitbetrieb ausgelegt, nicht für einen Temperaturanstiegs-Testlauf. Dafür benötigen Sie einen größeren Injektor. Für Arbeiten an Übersetzungsverhältnissen, Verkabelungen und Auslösezeiten an Geräten der 1000-A-Klasse ist dies das Set, das die meisten Teams tatsächlich mitführen.
