So messen Sie den Kontaktwiderstand eines Leistungsschalters vor Ort

{{{sourceTextContent.subTitle}}}

Der Schleifenwiderstandsmesser HZ-5200 nutzt eine Hochstrom-Konstantstromquelle und das Kelvin-Vierdraht-Messverfahren, um den Kontaktwiderstand im Mikroohm-Bereich schnell und präzise zu messen. So können Anwender potenzielle Probleme erkennen, bevor sie

{{{sourceTextContent.description}}}

Beginnen Sie mit der Isolierung. Lockout/Tagout, Spannungsfreiheit nachweisen, beide Seiten erden, falls das Verfahren dies vorschreibt. Der Leistungsschalter bleibt geschlossen. An einem offenen Pol können Sie keinen Kontaktwiderstand messen.

Zuerst eine Sichtprüfung. Lochfraß, Verfärbungen, ein Kontakt, der trocken oder falsch ausgerichtet aussieht – notieren Sie dies, bevor Sie die Messklemmen anbringen. Ein hoher Messwert bei einer verbrannten Kontaktfläche ist ein anderes Problem als ein hoher Messwert an einem sauberen Pol.

Die Verkabelung erfolgt immer im Vier-Leiter-Kelvin-System. Die Strommessleitungen werden an den Leitungs- und Lastklemmen außen angeschlossen. Die Spannungsmessleitungen werden direkt innen angeschlossen und dürfen nur den Kontaktpfad überspannen. Wer das verwechselt, erhält einen unbrauchbaren Messwert. Der gleiche Fehler gilt für eine Sammelschienenverbindung: Strommessung an der Sammelschiene auf beiden Seiten der Verbindungsstelle, Spannungsmessung über der Verbindungsstelle selbst. Legen Sie die Messklemmen nicht auf die Stromzangen ab.

Strom: 100 A Gleichstrom ist der übliche Wert im Mittelspannungsbereich. Die IEC 62271-1 legt die Untergrenze bei 50 A fest. Viele Betriebe arbeiten mit 200 A an großen Schaltanlagen und Hochstromverbindungen, damit das Millivolt-Signal deutlich über dem thermoelektrischen Rauschen liegt. Verwenden Sie kein Niedrigstrom-Ohmmeter. Eaton und fast jeder OEM werden Ihnen dasselbe für MCCBs sagen – Millivolt-Abfall bei einem brauchbaren Strom, kein 1-mA-Pieptest.

Nehmen Sie drei Messwerte pro Pol vor. Bilden Sie den Mittelwert. Wiederholen Sie A, B, C mit den Messklemmen an derselben Stelle. Notieren Sie die Umgebungstemperatur oder zumindest die Leitertemperatur, da sich sowohl Kupfer als auch Aluminium bei Wärme ausdehnen und Sie diese Werte später für Trendanalysen benötigen.

Die Auswertung erfolgt durch Vergleich, nicht durch eine einfache „Bestanden/Nicht bestanden“-Bewertung. Im Vergleich zum werkseitigen Ru-Wert: Der routinemäßige IEC-Grenzwert liegt bei 1,2 × Ru. Im Vergleich zu den anderen Polen: NETA-Warnungen bei >50 % über dem niedrigsten Wert. Ein Satz von 70 / 75 / 180 µΩ stellt bei C ein Problem dar, auch wenn 180 noch „gering erscheint“. Ursachen, die wir vor Ort feststellen: Oxidation, lockere Gewinde, nachlassender Anpressdruck, abgetragene Beschichtung, eine Verbindung, die nie mit dem vorgeschriebenen Drehmoment angezogen wurde.

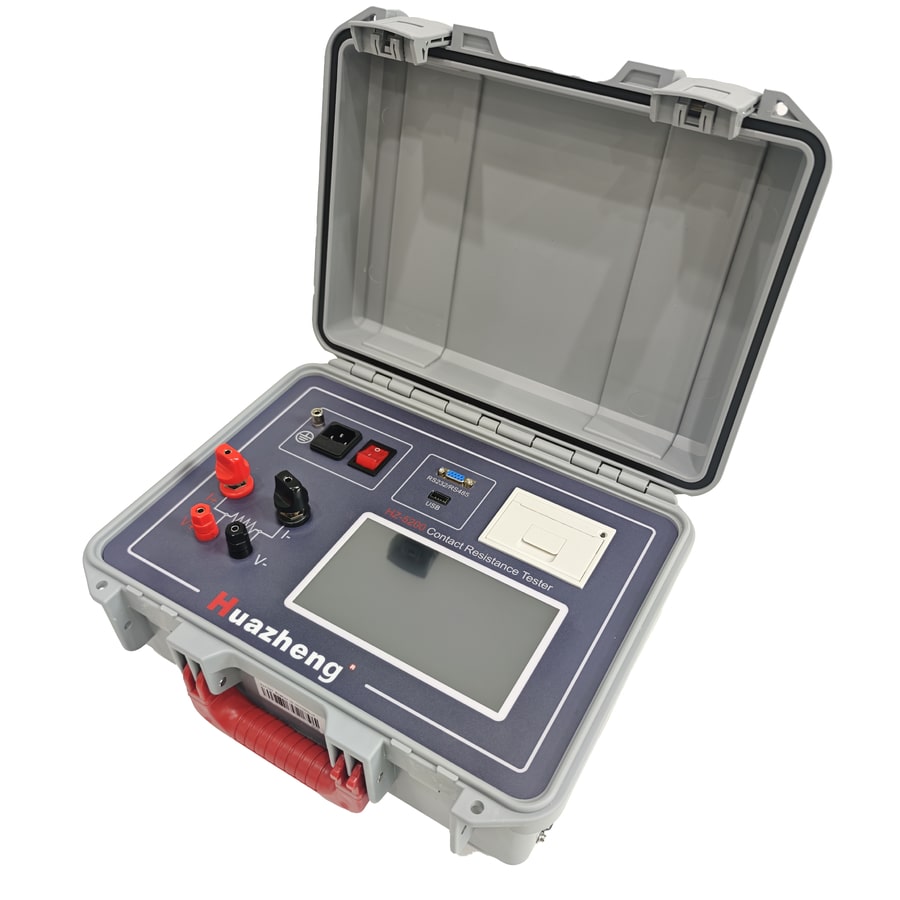

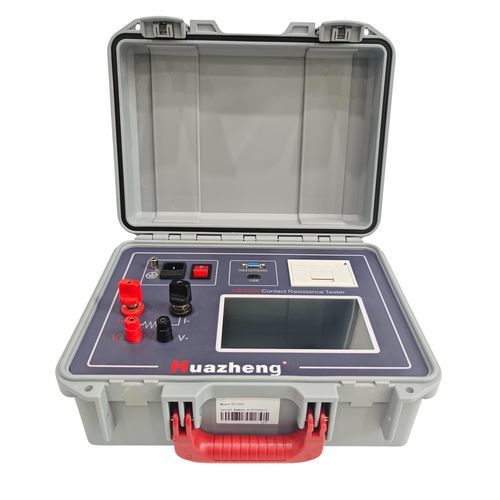

Geschwindigkeit ist entscheidend, sobald man eine ganze Platine fertigstellen muss. Ältere Geräte verweilen etwa 8 Sekunden lang an einem Punkt. Der Kontaktwiderstandsmesser Huazheng HZ-5200 liefert einen Messwert in 1–2 Sekunden, mit Voreinstellungen von 50/100/150/200 A sowie 1-A-Schritten von 50–200 A, Genauigkeit ±(0,5 % + 0,2 µΩ). Eine Selbstschutzfunktion gegen Verdrahtungsfehler unterbricht den Ausgang, wenn die Anschlüsse falsch sind – dies ist der Fehlerfall, der normalerweise zu einer Beschädigung des Messgeräts führt. 7-Zoll-Display in sechs Sprachen, 9999 Speicherplätze, Minidrucker, RS232 / RS485 / Bluetooth / USB, Fernsteuerung per Smartphone für alle, die nicht während des gesamten Stromausfalls vor dem Bedienfeld stehen möchten.

Benötigen Sie einen Kontaktwiderstandsprüfer für 200-A-Leistungsschalter mit Hersteller-Support? Wenden Sie sich bezüglich Preisen oder OEM-Lösungen an Huazheng.
