Wie das STEALTH-Werkzeug von HYTORC den Arbeitsaufwand eines indonesischen Unternehmens reduzierte und die Präzision steigerte
{{{sourceTextContent.subTitle}}}
Wie HYTORC die Verschraubung von Wärmetauschern von 4 auf 1 Bediener reduzierte - mit größerer Präzision und ohne Quetschrisiko
{{{sourceTextContent.description}}}

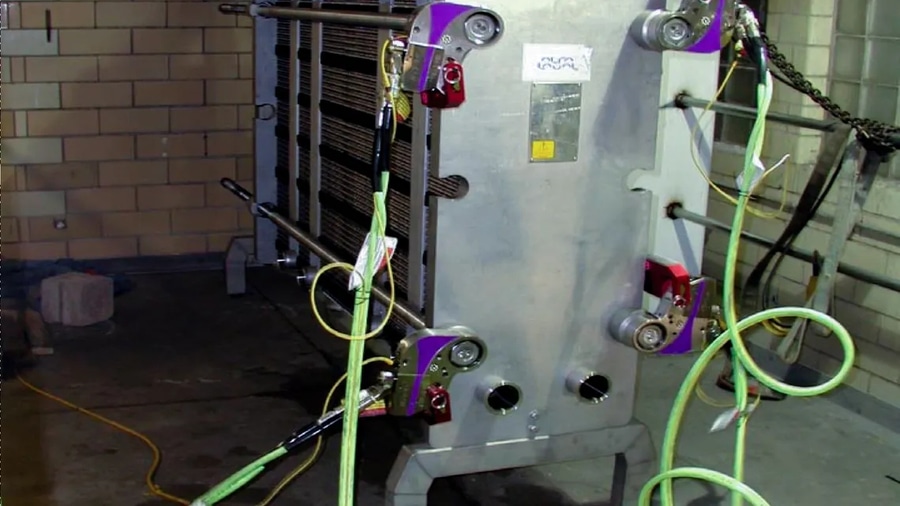

Ein indonesisches Industrieunternehmen hat einen manuellen Verschraubungsprozess mit vier Mitarbeitern für die Montage von Wärmetauscherflanschen durch den Einsatz eines einzigen hydraulischen Drehmomentschlüssels HYTORC STEALTH ersetzt, der vier Werkzeuge gleichzeitig über Simultorc bedient.
Das Ergebnis: 75 % weniger Arbeitsaufwand, ein freihändiger Betrieb, der das Risiko von Quetschverletzungen vollständig beseitigt, und ein gleichmäßiges paralleles Schließen der Verbindungen - ein Ergebnis, das mit der vorherigen manuellen Methode überhaupt nicht zuverlässig erreicht werden konnte.
Was ist das Kernproblem bei manuellen Drehmomentschlüsseln an Wärmetauscherflanschen?
Die Verschraubung von Wärmetauschern erfordert einen parallelen Fugenschluss - ein Zustand, bei dem alle Schrauben eines Flansches gleichzeitig und gleichmäßig angezogen werden, um eine gleichmäßige Verpressung der Dichtung zu erreichen. Eine ungleichmäßige Schraubenbelastung führt zu einer Verformung der Dichtung, vorzeitigen Leckagen und einem Versagen der Verbindung. Eine wirklich parallele Verschraubung mit handgeführten Drehmomentschlüsseln zu erreichen, ist technisch äußerst schwierig, da vier Bediener ein identisches Drehmoment zum exakt gleichen Zeitpunkt aufbringen müssen.
In der Praxis handelt es sich dabei nicht um einen Prozess, sondern um eine Koordinationsübung, und die menschliche Koordination auf diesem Präzisionsniveau ist über Wartungszyklen hinweg nicht wiederholbar.
Das manuelle System des indonesischen Unternehmens mit vier Schraubenschlüsseln führte zu drei sich gegenseitig verstärkenden Problemen, die das Unternehmen in Form von Ausfallzeiten, Arbeitsaufwand und Komponentenintegrität kosteten.
Vor welchen Herausforderungen stand das indonesische Unternehmen bei der manuellen Verschraubung von Wärmetauschern?
1. Arbeitsintensität und betriebliche Ineffizienz
Das bestehende Verfahren erforderte vier qualifizierte Techniker, die bei jedem Verschraubungszyklus gleichzeitig mit einzelnen handgeführten Drehmomentschlüsseln arbeiten mussten. Die Koordinierung von vier Bedienern, um eine synchrone Anwendung des Drehmoments zu erreichen, führte zu erheblichen Verzögerungen - und jede Unterbrechung des Timings oder der Kommunikation erforderte einen Neustart der Sequenz.
Vier Techniker pro Verschraubungsvorgang bedeuteten auch viermal so hohe Arbeitskosten pro Wartungszyklus, die sich auf alle Wärmetauscher im Wartungsplan der Anlage auswirkten.
2. Sicherheitsrisiken durch manuellen Betrieb mit hohem Drehmoment
Handgehaltene Drehmomentschlüssel in Wärmetauscheranwendungen mit hohen Drehmomenten stellen eine anhaltende körperliche Belastung für die Bediener dar. Die wiederholte Verwendung führt zu Ermüdung, Muskelverspannungen und einem erhöhten Risiko von Hand- und Handgelenksverletzungen - insbesondere, wenn die Bediener gleichzeitig mit Kollegen die Position halten und die Kraft aufrechterhalten müssen.
Die Koordinationsanforderung stellt eine weitere Gefahr dar: Ein falsches Auslösen oder ein unerwartetes Abrutschen eines Bedieners führt zu einer unvorhersehbaren Kraftübertragung über das Gelenk, wodurch alle vier Bediener plötzlichen Belastungsereignissen ausgesetzt sind.
3. Inkonsistente Schraubenbelastung und Gefahr des Versagens der Dichtung
Die Leistung von manuellen Drehmomentschlüsseln variiert von Bediener zu Bediener und von Durchgang zu Durchgang, selbst bei erfahrenen Technikern. Diese Ungleichmäßigkeit führt direkt zu einer ungleichmäßigen Verpressung der Dichtung über die Flanschfläche. Ungleichmäßig komprimierte Dichtungen werden undicht, verziehen sich und fallen vorzeitig aus - Nacharbeiten, ungeplante Stillstände und vorzeitiger Austausch von Komponenten sind die Folge.
Bei Wärmetauscheranwendungen, bei denen die internen Medien korrosiv sein können, hohe Temperaturen aufweisen oder unter hohem Druck stehen, ist eine ungleichmäßig verpresste Dichtung nicht nur ein Wartungsproblem - sie ist ein Ereignis für die Prozesssicherheit.
Nach Angaben des Hydraulic Institute ist eine ungleichmäßige Belastung der Flanschbolzen eine der Hauptursachen für das Versagen von Wärmetauscherdichtungen und den damit verbundenen Austritt von Prozessflüssigkeit in Industrieanlagen, was die Konsistenz der Schraubenbelastung zu einer direkten Sicherheitsvariablen macht.
Was ist das HYTORC STEALTH Simultorc System und wie funktioniert es?
Das HYTORC Simultorc System verbindet mehrere STEALTH hydraulische Drehmomentwerkzeuge mit einer einzigen zentralen Hydraulikpumpe. Wenn der Bediener die Pumpe aktiviert, üben alle angeschlossenen Werkzeuge gleichzeitig ein Drehmoment aus - mit identischem Druck und somit identischer Drehmomentabgabe - auf alle Schrauben im selben Moment.
Dies ist ein mechanisch garantierter Parallelschluss. Es hängt nicht von der Koordination des Bedieners, dem Timing oder der physikalischen Konsistenz ab. Das Hydrauliksystem versorgt jedes Werkzeug gleichzeitig mit dem gleichen Druck, was vier einzelne Bediener mit handgeführten Schraubenschlüsseln nicht nachmachen können.
So funktioniert das HYTORC STEALTH Simultorc-System:
- Eine zentralisierte Hydraulikpumpe versorgt mehrere STEALTH Drehmomentwerkzeuge
- Alle Werkzeuge werden von einem einzigen Bediener gleichzeitig mit Druck beaufschlagt und mit Drehmoment beaufschlagt
- Die Drehmomentabgabe ist bei allen Werkzeugen gleich, da sie von einer einzigen, geregelten Druckquelle angetrieben wird
- Die reaktionsarmlose Konstruktion des STEALTH bedeutet, dass an keiner Schraubenposition eine externe Abstützfläche erforderlich ist
- Ein Bediener überwacht und steuert die gesamte Verschraubungssequenz mit mehreren Werkzeugen
Das STEALTH-Werkzeug selbst ist ein hydraulischer Drehmomentschlüssel mit niedrigem Profil, der für den Zugang zu beengten Räumen entwickelt wurde. Sein schlankes Kopfprofil passt in Flanschschraubenpositionen, in denen Standardwerkzeuge mit Vierkantantrieb nicht ohne Modifikation eingreifen können, und sein reaktionsarmloses Design - ermöglicht durch das HYTORC Unterlegscheibensystem - beseitigt die primäre Quetschstellengefahr vollständig aus dem Verschraubungsprozess.
Warum der parallele Fugenverschluss bei der Wartung von Wärmetauschern wichtig ist
Wärmetauscher arbeiten unter ständigen Temperaturschwankungen - sie dehnen sich aus und ziehen sich zusammen, wenn die Prozesstemperaturen steigen und fallen. Die Dichtung zwischen den Flanschflächen muss eine gleichmäßige Kompression über die gesamte Fläche aufrechterhalten, um unter dieser dynamischen Belastung abzudichten. Wenn die Schraubenspannung bei der Montage ungleichmäßig ist, beginnt die Lebensdauer der Dichtung bereits an den unterbelasteten Stellen.
Thermische Wechselbeanspruchung führt dann dazu, dass die unterbelasteten Stellen weiter geöffnet werden, was zu Mikroleckagen, beschleunigtem Dichtungsabbau und schließlich zum vollständigen Versagen der Verbindung führt - oft weit vor dem vorgesehenen Serviceintervall der Komponente.
Echtes paralleles Schließen - alle Bolzen erreichen gleichzeitig die Ziellast - ist der technische Standard, der diese Ausfallart verhindert. Er ist in den ASME PCC-1-Richtlinien für die Montage von Druckgrenzverbindungen und in den zugehörigen technischen Normen der europäischen Druckgeräterichtlinie festgelegt. Dies wird mechanisch durch den gleichzeitigen Einsatz von hydraulischen Werkzeugen erreicht und ist die einzige Methode, die in jedem Wartungszyklus gleichbleibend funktioniert und nicht nur auf einer Best-Effort-Basis.
Für welche Branchen und Anwendungen sind parallele Verschlussschrauben erforderlich?
Das Problem, mit dem dieses indonesische Unternehmen konfrontiert war - die Notwendigkeit einer gleichzeitigen, gleichen Schraubenbelastung über mehrere Verbindungselemente hinweg - ist eine Standardanforderung in der Technik, wo immer gedichtete Flanschverbindungen unter Druck, Temperatur oder zyklischer Belastung arbeiten. Der HYTORC Simultorc-Ansatz ist direkt anwendbar auf:
- Wärmetauscher in der Petrochemie, Raffinerie und chemischen Verarbeitung - die Anwendung in dieser Fallstudie
- Druckbehälter, bei denen eine vollflächige Dichtungspressung für die Integrität der Druckgrenze erforderlich ist
- Reaktorflansche in der chemischen und pharmazeutischen Produktion
- Pipelineflansche in Öl- und Gastransportsystemen
- Verbindungen von Turbinen- und Kompressorgehäusen in der Stromerzeugung und industriellen Gasverarbeitung
- Offshore- und Unterwasseranlagen, bei denen Zugangsbeschränkungen und Sicherheitsanforderungen die Herausforderung erhöhen
- Jede abgedichtete Verbindung, bei der eine ungleichmäßige Schraubenbelastung ein Leckagerisiko, Nacharbeitskosten oder eine Gefährdung der Prozesssicherheit verursacht
Häufig gestellte Fragen: HYTORC Wärmetauscherverschraubung
Was ist Simultorc und wie wird eine parallele Verschraubung erreicht? Simultorc ist das gleichzeitige Verschraubungssystem von HYTORC mit mehreren Werkzeugen. Mehrere hydraulische STEALTH Drehmomentwerkzeuge sind an eine einzige Hydraulikpumpe angeschlossen. Wenn die Pumpe aktiviert wird, erhalten alle Werkzeuge den gleichen Druck und üben im gleichen Moment das gleiche Drehmoment aus - so wird mechanisch ein paralleler Verschluss gewährleistet, ohne dass die Koordination des Bedieners erforderlich ist.
Wie viele Bediener sind für das HYTORC Simultorc-System erforderlich? Einen. Ein einziger Bediener steuert die Hydraulikpumpe, die alle angeschlossenen Werkzeuge gleichzeitig antreibt. In dieser indonesischen Fallstudie wurde dadurch ein manueller Prozess mit vier Bedienern ersetzt, was den Arbeitsaufwand pro Verschraubungszyklus um 75 % reduzierte.
Warum können erfahrene Bediener mit manuellen Drehmomentschlüsseln keine parallelen Verschraubungen durchführen? Manuelle Drehmomentschlüssel können - selbst wenn sie von vier geschulten Technikern gleichzeitig bedient werden - nicht garantieren, dass das gleiche Drehmoment zum gleichen Zeitpunkt aufgebracht wird. Geringe Unterschiede in der Kraft, der Geschwindigkeit und dem Timing des Bedieners führen zu einer unterschiedlichen Belastung der Schrauben an der Flanschfläche. Diese Unterschiede können pro Durchgang gering sein, kumulieren sich jedoch über mehrere Anzugsvorgänge und führen zu messbaren Schwankungen der Schraubenlast beim Enddrehmoment. Hydraulische Systeme eliminieren diese Variable, indem sie einen einzigen geregelten Druck von einer Quelle auf alle Werkzeuge ausüben.
Eignet sich der HYTORC STEALTH für beengte Flanschschraubenpositionen in Wärmetauschern? Ja. Der STEALTH wurde speziell für Anwendungen mit geringem Platzangebot entwickelt. Sein schlankes Kopfprofil ermöglicht den Zugang zu Schraubenpositionen, die mit Standard-Hydraulikwerkzeugen mit Vierkantantrieb nicht ohne Umwege erreicht werden können. Damit ist es das geeignete Werkzeug für Wärmetauscher- und Behälterflansche, bei denen Schraubenabstände und Abdeckungen den Zugang zum Werkzeug einschränken.
Welche Drehmomentgenauigkeit bietet der HYTORC STEALTH? Der hydraulische Drehmomentschlüssel STEALTH bietet eine Drehmomentgenauigkeit von ±3 % des Sollwerts. Im Vergleich dazu liegen die typischen Werte für manuelle Drehmomentschlüssel bei ±15-25 % und für Schlagschrauber bei ±25-30 %. Damit sind hydraulische Werkzeuge der anerkannte Standard für Präzisionsflanschverschraubungen in kritischen industriellen Anwendungen.
Welches Risiko besteht, wenn ein Wärmetauscherflansch nicht parallel geschlossen wird? Eine ungleichmäßige Verpressung der Dichtung führt zu lokalen Über- und Unterspannungen auf der Dichtungsfläche. Unterbeanspruchte Bereiche sind anfällig für Leckagen; überbeanspruchte Bereiche sind anfällig für Dichtungsquetschungen und dauerhafte Verformungen. Beide Zustände verkürzen die Lebensdauer der Dichtung, erhöhen die Leckagehäufigkeit und führen zu ungeplanten Wartungsarbeiten, die in Prozessumgebungen möglicherweise zu einem Sicherheits- oder Umweltvorfall führen können.
Erhöhen Sie Ihre Standards für die Verschraubung von Wärmetauschern
Wenn in Ihrer Anlage immer noch mehrere manuelle Drehmomentschlüssel für die Montage von Wärmetauscher- oder Druckbehälterflanschen verwendet werden, liegt der betriebliche und sicherheitstechnische Grund für eine Änderung auf der Hand. Vier Bediener, schwankende Ergebnisse und ein erhöhtes Verletzungsrisiko sind keine technischen Zwänge - sie sind Symptome einer Werkzeugausstattung, die nicht mit den heutigen Anforderungen an Präzisionsverschraubungen Schritt gehalten hat.
HYTORC arbeitet mit Wartungs- und Zuverlässigkeitsteams in der Petrochemie, Raffinerie, Energiewirtschaft und industriellen Fertigung zusammen, um manuelle Verschraubungsprozesse durch hydraulische Systeme zu ersetzen, die eine gleichmäßige, überprüfbare und sichere Schraubenkraft liefern - bei jedem Zyklus.
