Braucht man für eine 300 kg schwere Anwendung wirklich einen 1000 kg schweren drehbaren Hubtisch?

{{{sourceTextContent.subTitle}}}

elektrisch drehbarer Hubtisch

{{{sourceTextContent.description}}}

Wenn ein Kunde nach einem elektrischen Drehhubtisch fragt, ist der erste Instinkt oft, ein Standardmodell für schwere Lasten zu empfehlen. Aber was ist, wenn die benötigte Last nur 300 kg beträgt, während der verfügbare vollelektrische Drehhubtisch ab einer Kapazität von 1000 kg erhältlich ist?

Technisch gesehen kann das 1000-kg-Modell die Aufgabe erfüllen. Aus kommerzieller Sicht ist es jedoch möglicherweise nicht die beste Wahl.

Für viele leichte Anwendungen kann der Einsatz eines Schwerlast-Drehhubtisches unnötige Kapazität, höhere Kosten und einen geringeren Gesamtwert für den Kunden bedeuten. Deshalb lohnt es sich, eine eher praktische Frage zu stellen:

Braucht man für eine 300 kg schwere Anwendung wirklich einen 1000 kg schweren Drehhubtisch?

In vielen Fällen lautet die Antwort: Nein.

Das Problem der Überspezifikation
Ein elektrischer 1000-kg-Drehhubtisch ist für anspruchsvolle industrielle Anwendungen konzipiert. Er ist in der Regel für höhere Lasten, häufigere Arbeitszyklen, höhere strukturelle Anforderungen und eine robustere Langzeitleistung ausgelegt.

Wenn der Kunde nur 300 kg bewältigen muss, kann dieser Maschinentyp in mehrfacher Hinsicht überdimensioniert sein:

höhere Tragfähigkeit als für die Anwendung erforderlich
höhere Maschinenkosten
potenziell höhere Wartungs- und Transportkosten
geringere preisliche Wettbewerbsfähigkeit bei der Angebotserstellung
Aus der Sicht des Kunden ist es selten attraktiv, für ungenutzte Kapazitäten zu bezahlen. Selbst wenn die Maschine perfekt funktioniert, ist das Gesamtkosten-Leistungs-Verhältnis möglicherweise nicht ideal.

Dies gilt insbesondere dann, wenn der Kunde nach einer praktischen Lösung und nicht nach der höchstmöglichen Spezifikation sucht.

Eine kosteneffektivere Alternative

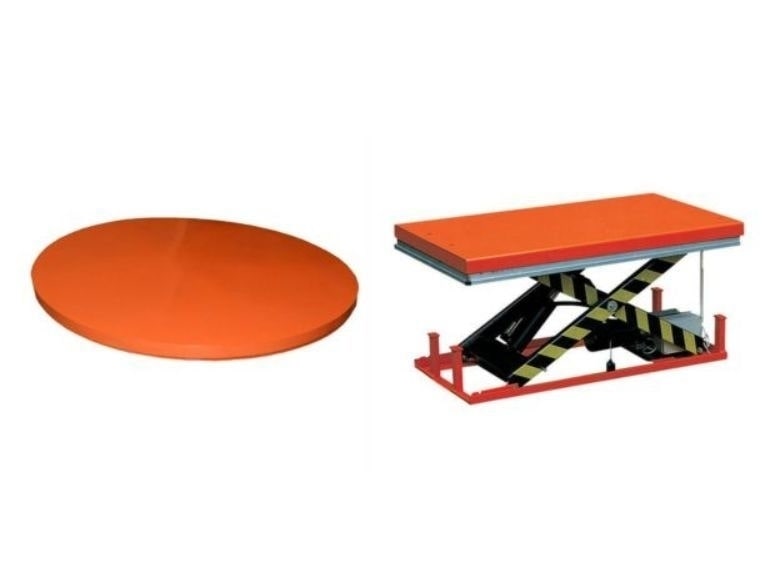

Für leichte Anwendungen kann eine Kombination eine wirtschaftlichere Lösung sein:

ein stationärer Hubtisch
mit einem Palettendrehtisch
zu einem funktionalen elektrischen Drehhubtisch zu kombinieren.

Bei dieser Konfiguration wird der Drehtisch auf der Plattform des Hubtisches montiert. Optisch sieht das Ergebnis immer noch wie ein vollständiger Drehhubtisch aus. Funktionell kann er immer noch sowohl heben als auch drehen. Und kommerziell kann er viel kosteneffektiver sein als ein 1000 kg schweres Modell.

Für die Kunden ist es nicht entscheidend, ob die Maschine als zwei Teilsysteme oder als eine integrierte Konstruktion gestartet ist. Entscheidend ist, ob sie die geforderte Hub- und Drehleistung sicher und zu einem vernünftigen Preis erbringen kann.

Warum diese Konstruktion für 300-kg-Lasten sinnvoll sein kann
Eine 300-kg-Anwendung fällt oft in die Kategorie der leichten oder mittelschweren Lasten. Wenn die Arbeitsbedingungen nicht besonders anspruchsvoll sind, kann eine kombinierte Konstruktion eine praktische Lösung sein.

Dieser Ansatz bietet mehrere Vorteile.

1. Bessere Anpassung der Kapazität an die tatsächliche Nachfrage
Wenn der Kunde nur 300 kg benötigt, kann es sinnvoller sein, die Konstruktion auf diesen tatsächlichen Bedarf auszurichten, als eine 1000 kg schwere Maschine zu bauen.

Ein richtig ausgewählter stationärer Hubtisch und Drehtisch kann eine ausreichende Leistung bieten, ohne übermäßig überdimensioniert zu sein.

2. Geringere Gesamtkosten der Ausrüstung
Eine leichte Hebebühne in Kombination mit einem geeigneten Drehtisch kann die Ausrüstungskosten im Vergleich zu einem Standard-Schwerlast-Drehhubtisch oft senken. Dies macht das Angebot wettbewerbsfähiger und kann die Chancen auf einen Auftrag erhöhen.

3. Ähnliches Aussehen wie bei einem voll drehbaren Hubtisch
Wenn der Drehtisch auf der oberen Plattform montiert ist, sieht das Gerät immer noch wie ein normaler elektrischer Drehhubtisch aus. Aus Sicht des Kunden handelt es sich weiterhin um eine industrielle Komplettlösung und nicht um eine vorübergehende Modifikation.

4. Leichtere Produktpositionierung
Diese Art von Konstruktion kann Herstellern auch helfen, ihre Produktpalette zu erweitern. Anstatt nur Schwerlast-Drehhubtische anzubieten, können sie eine leichtere und wirtschaftlichere Serie für 300- oder 500-kg-Anwendungen bereitstellen.

Aber es ist nicht nur eine einfache Kombination
Obwohl die Idee praktisch ist, sollte sie nicht als eine einfache Kombination zweier separater Produkte betrachtet werden. Sobald der Drehtisch auf dem Hubtisch montiert ist, muss die Ausrüstung als eine komplette Maschine bewertet werden.

Dies ist der wichtigste Punkt.

Ein Hubtisch und ein Drehtisch mögen einfach aussehen, aber die endgültige Maschine muss dennoch den Anforderungen des Kunden an Sicherheit, Stabilität und Haltbarkeit entsprechen. Die Tatsache, dass jede einzelne Komponente ihre eigene Tragfähigkeit hat, bedeutet nicht automatisch, dass die kombinierte Maschine geeignet ist.

Wichtige technische Erwägungen
Bevor eine solche Lösung empfohlen wird, sollten mehrere technische Faktoren sorgfältig geprüft werden.

Lastverteilung
Eine 300-kg-Last ist nicht immer gleichmäßig verteilt. In realen Anwendungen kann die Last exzentrisch oder außermittig sein. Dies ist wichtig, da eine außermittige Belastung die Stabilität der Plattform, die Beanspruchung des Scherenmechanismus und die Leichtgängigkeit der Drehung beeinträchtigt.

Handelt es sich um eine Anwendung mit Paletten, unregelmäßigen Gütern oder einseitiger Belastung, muss die Struktur entsprechend überprüft werden.

Stabilität der Plattform
Wenn ein Drehtisch auf dem Hubtisch montiert ist, erhöht sich die Gesamthöhe der Plattform. Dadurch wird der Schwerpunkt der Last angehoben. Wenn sich die Plattform in eine höhere Position hebt, wird die Stabilität noch wichtiger.

Die Konstruktion sollte Folgendes berücksichtigen:

hubhöhe
durchmesser oder Größe der Plattform
schwerpunkt
außermittige Belastungsbedingungen
dynamische Effekte während der Drehung
Anforderungen an die Rotation
Nicht jede Anwendung erfordert die gleiche Art von Drehung. Wichtige Fragen sind unter anderem:

Benötigt der Kunde eine kontinuierliche 360°-Drehung?
Ist eine indexierte Positionierung ausreichend, z. B. 90° oder 180°?
Ist eine Drehung unter Last erforderlich?
Welche Drehgeschwindigkeit ist erforderlich?
Diese Faktoren beeinflussen die Auswahl des Drehtischs, die Konstruktion des Antriebs und die Verdrahtung.

Verkabelung und Kraftübertragung
Wenn die Maschine elektrisch rotiert, ist das Kabelmanagement von entscheidender Bedeutung. Rotierende Elemente können die Verdrahtung erschweren, vor allem, wenn sie sich wiederholt drehen.

Die Konstruktion kann dies erfordern:

kabelschutz
lösungen zur Verdrehsicherung
drehbegrenzungen
in manchen Fällen Schleifringlösungen
Eine Maschine, die hebt und rotiert, muss nicht nur mechanisch funktionieren, sondern auch elektrisch zuverlässig sein.

Sicherheit
Ein kombinierter drehbarer Hubtisch sollte das gleiche Maß an Sicherheit bieten, das von einer kompletten Maschine erwartet wird. Je nach Anwendung kann dies Folgendes umfassen:

not-Aus
obere und untere Verfahrgrenzen
überlastschutz
einklemmschutz
drehbegrenzung oder Positioniersteuerung
sicherheitsverriegelungslogik zwischen Hub- und Drehfunktionen
Bei einigen Anwendungen kann es beispielsweise erforderlich sein, die Drehung zu begrenzen oder zu verlangsamen, wenn die Plattform in eine höhere Position angehoben wird.

Einschaltdauer
Eine kombinierte Lösung für geringe Beanspruchung eignet sich oft für einen moderaten Einsatz. Wenn die Maschine jedoch den ganzen Tag über im Dauerbetrieb läuft oder in einer anspruchsvollen Produktionslinie eingesetzt wird, ist ein voll integrierter Hochleistungs-Drehhubtisch möglicherweise die bessere Wahl.

Die Nutzungshäufigkeit ist ebenso wichtig wie die Tragfähigkeit.

Wann diese Lösung gut geeignet ist
Ein stationärer Hubtisch mit Drehtisch kann eine sehr gute Option sein, wenn die Anwendung die folgenden Merkmale aufweist:

last um 300 kg
moderate Hubhöhe
kontrollierte oder begrenzte außermittige Belastung
relativ niedrige oder mittlere Betriebsfrequenz
langsame oder mittlere Drehgeschwindigkeit
starker Fokus auf Budget und Kostenleistung
In diesen Fällen kann der Kunde von einer Maschine profitieren, die die geforderte Funktion erfüllt, ohne für unnötige Schwerlastkapazitäten zu bezahlen.

Wenn ein integrierter Drehhubtisch mit 1000 kg immer noch besser ist
Es gibt auch Fälle, in denen die schwerere integrierte Lösung die richtige Wahl ist.

Zum Beispiel:

große Hubhöhe
hochfrequenter Betrieb
starke außermittige Belastung
anspruchsvolle industrielle Umgebungen
strenge Stabilitätsanforderungen
kontinuierliche Rotation unter Last
bedarf an langfristiger Hochleistungsleistung
In diesen Situationen kann ein echter vollelektrischer Drehhubtisch eine bessere strukturelle Zuverlässigkeit und eine längere Lebensdauer bieten.

Die Frage ist also nicht, ob eine 1000-kg-Maschine gut oder schlecht ist. Die Frage ist vielmehr, ob er für die jeweilige Anwendung geeignet ist.

Die bessere Frage, die man stellen sollte
Anstatt mit der Maschinenkapazität allein zu beginnen, ist es besser, mit den Anwendungsdetails zu beginnen:

Wie hoch ist die tatsächliche Belastung?
Wie groß ist die Plattform?
Welche Hubhöhe ist erforderlich?
Ist die Last zentriert oder dezentriert?
Benötigt die Plattform eine kontinuierliche Drehung oder eine Drehung in einer festen Position?
Wie viele Zyklen wird sie pro Tag durchführen?
Welches Maß an Sicherheitsschutz ist erforderlich?
Wenn diese Details geklärt sind, ist es viel einfacher, die richtige Lösung zu finden.

Bei vielen 300-kg-Anwendungen ist die wirtschaftlichste Lösung nicht unbedingt ein Standard-1000-kg-Drehhubtisch. Es kann ein leichterer, kundenspezifischer Drehhubtisch sein, der auf einem stationären Hubtisch und einem Drehtisch basiert.

Schlussfolgerung
Eine 300-kg-Anwendung erfordert nicht automatisch einen 1000-kg-Drehhubtisch.

Ein voll elektrisch betriebener Schwerlast-Drehhubtisch kann die Aufgabe zwar durchaus bewältigen, kann aber auch die Kosten über das hinaus erhöhen, was die Anwendung tatsächlich benötigt. Für viele leichte und mittelschwere Anwendungen kann ein stationärer Hubtisch in Kombination mit einem oben montierten Drehtisch eine praktische und kostengünstige Alternative sein.

Der Schlüssel liegt in der richtigen Bewertung. Lastverteilung, Hubhöhe, Stabilität, Rotationsanforderungen, elektrische Konstruktion und Sicherheitsvorkehrungen müssen berücksichtigt werden, bevor die Lösung endgültig feststeht.

Wenn diese Faktoren richtig aufeinander abgestimmt sind, kann ein leichterer Drehhubtisch dem Kunden genau das bieten, was er braucht: zuverlässige Leistung, ein standardmäßiges industrielles Aussehen und einen besseren Gesamtwert.

Wenn Sie einen drehbaren Hubtisch für eine 300-kg-Anwendung auswählen, sollte das Ziel nicht sein, die größte Maschine zu wählen. Das Ziel sollte sein, die am besten geeignete Maschine zu wählen.

Benötigen Sie Hilfe bei der Auswahl des richtigen drehbaren Hubtisches?
Wenn Sie einen drehbaren Hubtisch für Ihre Anwendung in Betracht ziehen, sollten Sie die folgenden Informationen vorbereiten, bevor Sie ein Angebot einholen:

tragfähigkeit
größe der Plattform
hubhöhe
drehwinkel oder Drehart
zustand der Lastverteilung
arbeitsfrequenz
einsatzumgebung
Anhand dieser Angaben lässt sich viel leichter feststellen, ob ein vollständig elektrisch betriebener Drehhubtisch oder eine kostengünstigere kombinierte Lösung die bessere Wahl ist.
