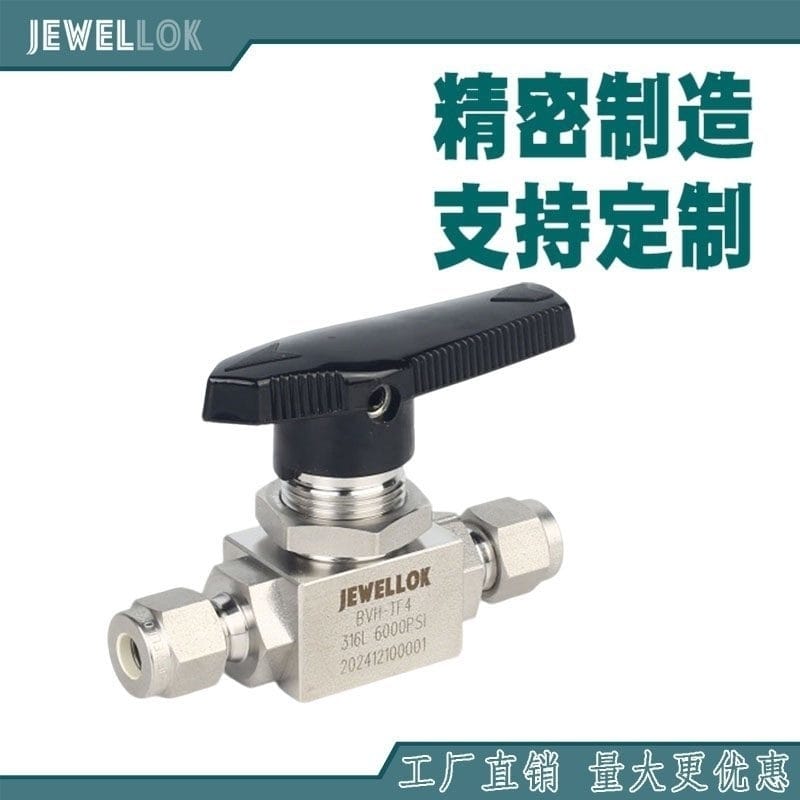

Kugelhähne aus hochreinem Edelstahl 316L für kritische Gasversorgungssysteme

{{{sourceTextContent.subTitle}}}

Kugelhähne aus hochreinem Edelstahl 316L für kritische Gasversorgungssysteme

{{{sourceTextContent.description}}}

1. Einleitung
In modernen Hochtechnologiebranchen wie der Halbleiterfertigung, der Pharmaindustrie, der Solarenergieerzeugung und in hochmodernen Forschungslabors ist die Gasreinheit nicht nur eine Anforderung – sie ist eine grundlegende Prozessvoraussetzung. Selbst geringste Verunreinigungen in Prozessgasen können zu Geräteausfällen, Ertragsverlusten oder irreversiblen Systemverunreinigungen führen. Um eine stabile und verunreinigungsfreie Gasversorgung zu gewährleisten, muss jede Komponente im Gasverteilungsnetz den Standards für ultrahohe Reinheit (UHP) entsprechen.

Unter diesen Komponenten spielen Kugelhähne aus ultrahochreinem Edelstahl 316L eine entscheidende Rolle bei der Steuerung, Absperrung und Regulierung von Prozessgasen. Diese Ventile sind darauf ausgelegt, die Gasintegrität zu wahren, die Entstehung von Partikeln zu verhindern, Toträume zu minimieren und aggressiven Betriebsumgebungen standzuhalten, während sie gleichzeitig langfristige Zuverlässigkeit gewährleisten.

Dieser Artikel bietet einen umfassenden technischen Überblick über UHP-Kugelhähne aus Edelstahl 316L, einschließlich Materialauswahl, Konstruktionsprinzipien, Oberflächenbehandlung, Leistungsanforderungen, Anwendungsbereiche und zukünftige Trends bei kritischen Gasversorgungssystemen.

Hersteller von Gasreglern für ultrahochreine Gase
Hersteller von Gasreglern für ultrahochreine Gase
2. Bedeutung der Gasreinheit in kritischen Systemen
Gasversorgungssysteme, die in Halbleiterfabriken, bei der LCD-Herstellung und in CVD-Prozessen (Chemical Vapor Deposition) zum Einsatz kommen, erfordern eine äußerst strenge Kontrolle der Verunreinigungswerte. Selbst Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) können die Produktionsergebnisse erheblich beeinträchtigen.

Zu den wichtigsten Kontaminationsrisiken zählen:

Eindringen von Feuchtigkeit (H₂O)
Sauerstoffverunreinigung (O₂)
Kohlenwasserstoffrückstände
Ablösung metallischer Partikel
Ausgasung von inneren Oberflächen
Um diese Risiken auszuschließen, müssen alle Komponenten der Gasleitung aus Materialien gefertigt und so konstruiert sein, dass Adsorption, Korrosion und Partikelbildung minimiert werden. Hier kommen Ventile in UHP-Qualität zum Einsatz.

3. Warum Edelstahl 316L der Industriestandard ist
3.1 Materialzusammensetzung
Edelstahl 316L wird aufgrund seiner hervorragenden Korrosionsbeständigkeit und seines geringen Kohlenstoffgehalts häufig in ultrahochreinen Systemen eingesetzt. Seine typische Zusammensetzung umfasst:

Chrom (Cr): 16–18 %
Nickel (Ni): 10–14 %
Molybdän (Mo): 2–3 %
Kohlenstoff (C): ≤ 0,03 %
Das „L“ in 316L steht für „Low Carbon“ (niedriger Kohlenstoffgehalt), was die Karbidausfällung beim Schweißen deutlich reduziert und die Korrosionsbeständigkeit verbessert.

3.2 Wesentliche Vorteile
Edelstahl 316L wird für UHP-Gassysteme ausgewählt, da er folgende Eigenschaften aufweist:

Hervorragende Beständigkeit gegen Chloride und korrosive Gase
Geringe Ausgasungseigenschaften
Hohe mechanische Festigkeit bei erhöhten Temperaturen
Eignung für Elektropolieren und Passivierung
Hervorragende Schweißbarkeit für Orbitalschweißsysteme
Diese Eigenschaften machen ihn ideal für Hochreinigkeits-Gasverteilungsnetze, bei denen Stabilität und Reinheit entscheidend sind.

4. Was zeichnet ein Ultrahochreinheits-Kugelventil aus?
Ein standardmäßiges industrielles Kugelventil ist für Halbleiter- oder Hochreinigkeitsanwendungen nicht geeignet. UHP-Kugelventile werden unter strengen Konstruktions- und Fertigungskontrollen entwickelt, um die Anforderungen an Kontaminationsfreiheit zu erfüllen.

4.1 Wesentliche Konstruktionsmerkmale
Ultrahochreine Kugelhähne aus Edelstahl 316L weisen typischerweise folgende Merkmale auf:

Vollständig gekapselte oder präzisionsgefertigte Kugel
Minimiertes internes Totvolumen
Metall-auf-Metall-Dichtung oder Hochleistungspolymer-Dichtungen (z. B. PCTFE, PFA)
Elektropolierte Innenflächen
Orbitalschweiß-Anschlüsse
Montage und Verpackung im Reinraum
4.2 Anforderungen an die Oberflächenbeschaffenheit
Die Oberflächenrauheit ist ein entscheidender Faktor in Gasreinheitssystemen. UHP-Ventile erfordern typischerweise:

Innenoberflächenrauheit: Ra ≤ 0,13–0,25 µm
Elektropolierte Oberfläche zur Verringerung der Partikeladhäsion
Glatte Mikrostruktur zur Verhinderung von Gaseinschlüssen
Eine glattere Oberfläche reduziert die Adsorptionsstellen für Feuchtigkeit und Verunreinigungen und gewährleistet so eine stabile Reinheit des Gasstroms.

5. Herstellungsprozess von UHP-Kugelhähnen aus 316L
Die Herstellung von Ultrahochreinheitsventilen erfordert eine strenge Kontrolle in jeder Phase der Fertigung.

5.1 Auswahl der Rohstoffe
Es wird ausschließlich zertifizierter 316L-Edelstahl aus kontrollierten Schmelzverfahren (wie VIM-VAR oder ESR-Raffination) verwendet, um Folgendes zu gewährleisten:

Geringer Gehalt an Einschlüssen
Gleichbleibende chemische Zusammensetzung
Hohe strukturelle Integrität
5.2 Präzisionsbearbeitung
Zur Erreichung folgender Eigenschaften wird moderne CNC-Bearbeitung eingesetzt:

Enge Maßtoleranzen
Perfekte Kugelgeometrie
Glatte Strömungswege ohne scharfe Kanten
5.3 Schweißen und Montage
Für Endanschlüsse in UHP-Systemen wird üblicherweise Orbitalschweißen eingesetzt. Dieses Verfahren gewährleistet:

Wiederholbare Schweißqualität
Minimale Wärmeeinflusszonen
Geringeres Kontaminationsrisiko
5.4 Elektropolieren und Passivieren
Durch das Elektropolieren werden mikroskopische Oberflächenunregelmäßigkeiten beseitigt, wodurch folgende Eigenschaften verbessert werden:

Korrosionsbeständigkeit
Reinheit
Reduzierung von Partikeln
Das Passivieren verstärkt die Chromoxidschicht zusätzlich und schützt das Ventil vor chemischen Angriffen.

5.5 Montage im Reinraum
Die Endmontage erfolgt in Reinräumen der ISO-Klasse, um eine Kontamination zu verhindern. Die Komponenten werden:

ultraschallgereinigt
vakuumgetrocknet
in doppelt versiegelten, sauberen Verpackungen verpackt
6. Leistungsanforderungen an Gasversorgungssysteme
Ultrahochreine Kugelhähne müssen strenge Betriebsanforderungen erfüllen.

6.1 Dichtheit
Helium-Leckrate typischerweise ≤ 1×10⁻⁹ mbar·L/s
Keine externe Leckage unter Betriebsdruck
6.2 Druck- und Temperaturbeständigkeit
Betriebsdruck: bis zu 1000 psi (variiert je nach Ausführung)
Temperaturbereich: -20 °C bis 200 °C (oder höher, je nach Dichtungen)
6.3 Lebensdauer
UHP-Ventile sind auf hohe Zyklenbeständigkeit ausgelegt:

Typischerweise 10.000 bis 100.000 Zyklen, je nach Anwendung
Stabile Drehmomentleistung über die gesamte Lebensdauer
6.4 Chemische Verträglichkeit
Müssen einem breiten Spektrum an Gasen standhalten, darunter:

Stickstoff (N₂)
Argon (Ar)
Wasserstoff (H₂)
Silan (SiH₄)
Ammoniak (NH₃)
Ätzende Gase (HCl, Cl₂, NF₃)
7. Rolle in kritischen Gasversorgungssystemen
UHP-Kugelhähne aus Edelstahl 316L sind wesentliche Komponenten in:

7.1 Halbleiterfertigung
Einsatz in:

ALD (Atomic Layer Deposition)
CVD (Chemical Vapor Deposition)
Ätzsysteme
Wafer-Reinigungssysteme
Sie gewährleisten eine stabile Gasdurchflussregelung und kontaminationsfreie Umgebungen.

7.2 Pharma- und Biotech-Industrie
In pharmazeutischen Gassystemen regeln diese Ventile:

die Verteilung von steriler Luft
Prozessgase bei der Arzneimittelsynthese
Versorgungssysteme für reinen Stickstoff
7.3 Solar- und Photovoltaikindustrie
Einsatz bei der Dünnschichtabscheidung und der Siliziumverarbeitung, wo die Gasreinheit direkten Einfluss auf den Wirkungsgrad hat.

7.4 Analyse- und Forschungslabore
Bieten präzise Gasregelung für:

GC/MS-Systeme
Vakuumkammern
Kalibriersysteme
8. Konstruktionsherausforderungen und technische Überlegungen
Trotz ihrer fortschrittlichen Konstruktion stehen UHP-Kugelhähne vor mehreren technischen Herausforderungen:

8.1 Beseitigung von Toträumen
In Toträumen kann sich Gas ansammeln und Verunreinigungen verursachen. Ingenieure minimieren dies durch:

Kompakte Innengeometrie
Präzisionsbearbeitung
Optimierte Strömungswege
8.2 Kontrolle der Partikelbildung
Mechanischer Verschleiß kann Partikel erzeugen, daher konzentrieren sich die Hersteller auf:

Reibungsarme Werkstoffe
Glatte Dichtungsflächen
Kontrolliertes Betätigungsdrehmoment
8.3 Auswahl der Dichtungswerkstoffe
Dichtungswerkstoffe müssen ein Gleichgewicht zwischen Reinheit und Haltbarkeit herstellen:

PCTFE: ausgezeichnete chemische Beständigkeit
PFA: hohe Reinheit und Flexibilität
Metalldichtungen: Anwendungen bei extrem hohen Temperaturen
9. Vergleich mit handelsüblichen Kugelhähnen
Merkmal Handelsüblicher Kugelhahn UHP-316L-Kugelhahn
Werkstoff Verschiedene Edelstahlsorten Hochwertiger 316L
Oberflächenbeschaffenheit Rau (Ra > 1,0 µm) Elektropoliert (Ra ≤ 0,25 µm)
Reinheitsgrad Industriequalität Halbleiterqualität
Leckagerate Mäßig Extrem niedrig (10⁻⁹ mbar·L/s)
Montageumgebung Allgemeine Werkstatt Reinraum
Anwendung Wasser, Öl, Luft Reinstgase
10. Bewährte Verfahren für Wartung und Betrieb
Zur Aufrechterhaltung der Leistung in Gasversorgungssystemen:

Vermeiden Sie Verunreinigungen während der Installation
Verwenden Sie geeignete Orbitalschweißverfahren
Prüfen Sie regelmäßig auf äußere Leckagen
Vermeiden Sie ein zu hohes Anzugsmoment bei Stellantrieben
Ersetzen Sie Dichtungen anhand der Zyklusanzahl und nicht erst bei Ausfall
Die ordnungsgemäße Handhabung gewährleistet langfristige Systemstabilität und Reinheitsintegrität.

11. Branchentrends und zukünftige Entwicklungen
Die Zukunft der UHP-Ventiltechnologie wird bestimmt durch:

11.1 Miniaturisierung
Kleinere Ventile mit reduziertem Innenvolumen für fortschrittliche Halbleiterknoten.

11.2 Höhere Reinheitsstandards
Da die Chip-Struktursgrößen unter 3 nm schrumpfen, ist eine noch strengere Kontaminationskontrolle im ppb- und ppt-Bereich erforderlich.

11.3 Integration intelligenter Ventile
Zu den aufkommenden Trends gehören:

Digitale Positionsrückmeldung
Sensoren für vorausschauende Wartung
IoT-fähige Gasüberwachung
11.4 Fortschrittliche Werkstoffe
Derzeit wird an folgenden Themen geforscht:

Verbesserte Varianten der Legierung 316L
Keramikbeschichtete Innenflächen
Hybride Metall-Polymer-Dichtungssysteme
Druckregler vs. Überdruckventil
Druckregler vs. Überdruckventil
12. Fazit
Ultrahochreine Kugelhähne aus Edelstahl 316L sind unverzichtbare Komponenten in kritischen Gasversorgungssystemen, in denen Kontaminationskontrolle, Präzision und Zuverlässigkeit von entscheidender Bedeutung sind. Ihre fortschrittlichen Materialeigenschaften, ihre Präzisionstechnik und ihre sauberen Fertigungsprozesse machen sie zum Rückgrat von Branchen wie der Halbleiterfertigung, der Pharmaindustrie und der Spitzenforschung.

Mit dem fortschreitenden technologischen Wandel wird die Nachfrage nach noch höheren Reinheitsstandards und intelligenteren, zuverlässigeren Ventilsystemen weiter steigen. Hersteller, die Innovationen in der Materialwissenschaft mit Präzisionstechnik verbinden können, werden an der Spitze dieser hochspezialisierten Branche bleiben.

Zusammenfassend lässt sich sagen, dass UHP-Kugelhähne aus Edelstahl 316L nicht nur Durchflussregelgeräte sind – sie sind entscheidende Wegbereiter moderner Hightech-Fertigungsökosysteme.

Weitere Informationen zu Kugelhähnen aus ultrahochreinem 316L-Edelstahl für kritische Gasversorgungssysteme finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
