Halbleiter-Gasschranksysteme für die Versorgung mit hochreinen Gasen: Der ultimative Leitfaden

{{{sourceTextContent.subTitle}}}

Halbleiter-Gasschranksysteme für die Versorgung mit hochreinen Gasen: Der ultimative Leitfaden

{{{sourceTextContent.description}}}

In der Halbleiterfertigung ist Präzision nicht nur ein Ziel – sie ist eine absolute Notwendigkeit. Da die Chipgeometrien auf einstellige Nanometer-Knoten schrumpfen, wird die Reinheit der Prozessgase ebenso entscheidend wie die Lithografie selbst. Hier spielen Halbleiter-Gasschranksysteme für die Zufuhr hochreiner Gase eine unverzichtbare Rolle. Diese speziell entwickelten Gehäuse stellen sicher, dass giftige, korrosive, brennbare und inerte Gase ohne Verunreinigungen, Leckagen oder Sicherheitsvorfälle an die Fertigungsanlagen geliefert werden. Dieser umfassende Leitfaden beleuchtet alle Aspekte von Gasschranksystemen, von den Kernkomponenten bis hin zu zukünftigen Trends, und hilft Ihnen zu verstehen, warum sie das Rückgrat moderner Halbleiterfabriken bilden.

Integrierte Systeme zur Zuführung von Chemikalien in Großmengen und automatische CDU-Lösungen für den sicheren Umgang mit gefährlichen chemischen Flüssigkeiten
Integrierte Systeme zur Zuführung von Chemikalien in Großmengen und automatische CDU-Lösungen für den sicheren Umgang mit gefährlichen chemischen Flüssigkeiten
1. Was sind Halbleiter-Gasschranksysteme?

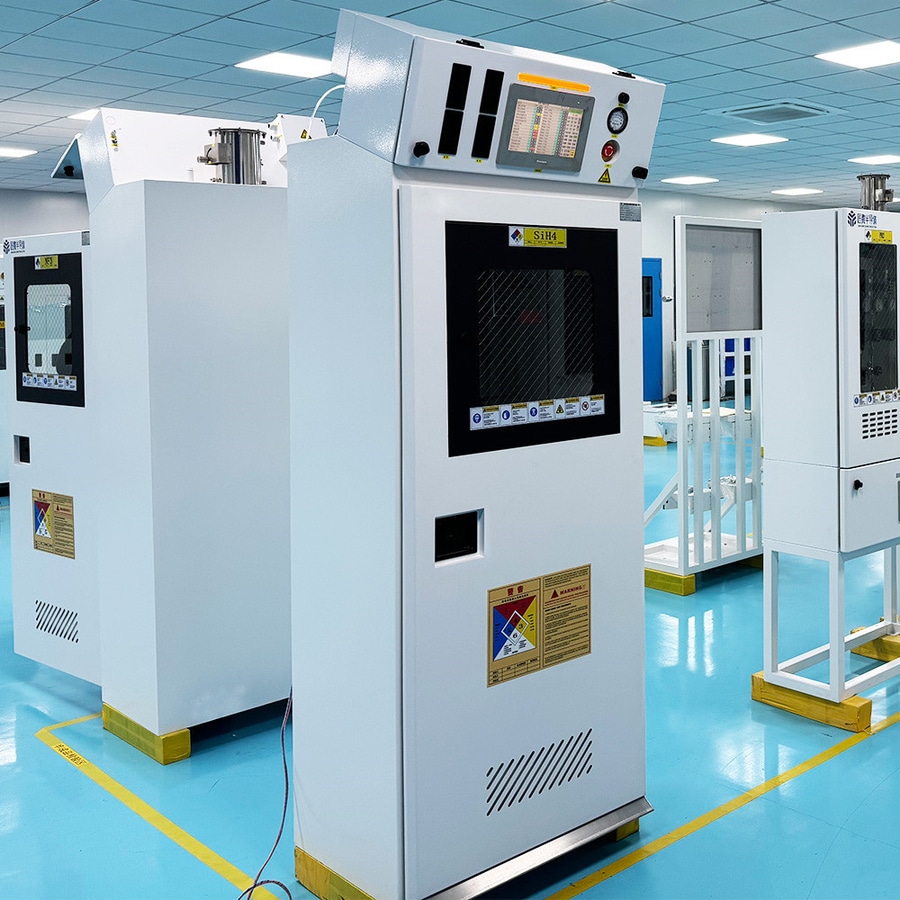

Ein Gasschrank ist ein belüftetes, feuerbeständiges Gehäuse, das zur Unterbringung von Gasflaschen und den dazugehörigen Gasversorgungskomponenten konzipiert ist. Im Gegensatz zu einfachen Gaslagergestellen verfügen Halbleiter-Gasschranksysteme für die Zufuhr hochreiner Gase über fortschrittliche Druckregelung, Spülmechanismen, Leckageerkennung und automatische Absperrventile. Sie erfüllen damit zwei Hauptaufgaben: den Schutz der Reinheit des Gasstroms und die Gewährleistung der Sicherheit von Bedienpersonal und Anlage.

In einer typischen Halbleiterfabrik werden Gase wie Silan (SiH₄), Stickstofftrifluorid (NF₃), Wolframhexafluorid (WF₆) und Arsin (AsH₃) in Gasflaschen innerhalb dieser Schränke gelagert. Der Schrank ist an einen Gasstick oder ein Gaspanel angeschlossen, das den Druck weiter reduziert und das Gas an Prozessgeräte wie Ätzgeräte, CVD-Reaktoren oder Ionenimplanter verteilt. Ohne diese Schränke würde das Risiko von Partikelkontamination, Feuchtigkeitseintritt und katastrophalen Leckagen eine moderne Halbleiterproduktion unmöglich machen.

2. Warum hohe Reinheit bei Halbleitergasen entscheidend ist
Halbleiterprozesse erfordern Gase mit Verunreinigungsgraden, die in Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) gemessen werden. Ein einziges Molekül Feuchtigkeit oder Sauerstoff kann die dünne Oxidschicht eines Wafers zerstören. Ein Metallpartikel kann einen Transistor kurzschließen. Aus diesem Grund sind Halbleiter-Gasschranksysteme für die Zufuhr hochreiner Gase mit ultrareinen Innenoberflächen – typischerweise elektropoliertem 316L-Edelstahl – sowie mit Komponenten ausgestattet, die Toträume minimieren, in denen sich Verunreinigungen ansammeln könnten.

Betrachten wir beispielsweise die chemische Gasphasenabscheidung (CVD): Enthält das Vorläufergas Feuchtigkeit, können unerwünschte Oxide entstehen, was zu Unebenheiten in der Schicht und zum Ausfall des Bauteils führt. Ähnlich verhält es sich beim Plasmaätzen: Eine Sauerstoffverunreinigung verändert die Ätzrate und die Selektivität. Die Zufuhr hochreiner Gase ist kein Luxus – sie ist ein ausbeutebestimmender Faktor. Gasschränke erreichen dies durch kontinuierliche Spülzyklen (mit inertem Stickstoff) und die Aufrechterhaltung eines Überdrucks in allen Gasleitungen, wodurch eine Rückdiffusion von Umgebungsluft verhindert wird.

3. Kernkomponenten eines Gasschranksystems für hochreine Gase
Um ihre Komplexität besser zu verstehen, wollen wir die typische Architektur eines Halbleiter-Gasschranksystems für die Zufuhr hochreiner Gase genauer betrachten:

Flaschenfach: Bietet Platz für eine oder zwei Gasflaschen (Ausführungen mit automatischem Wechsel). Ausgestattet mit Haltegurten und Waagen oder Ultraschall-Füllstandssensoren.

Pneumatikventile: Werden durch Instrumentenluft oder Stickstoff betätigt und ermöglichen eine ferngesteuerte und automatisierte Absperrung.

Druckregler: Zweistufig oder einstufig, mit Edelstahlmembranen ausgestattet, um die Bildung von Partikeln zu verhindern.

Spülsystem: Automatische N₂-Spülzyklen für den Flaschenwechsel und die Dichtheitsprüfung.

Leckdetektoren: Elektrochemische Sensoren (für giftige Gase), katalytische Perlensensoren (für brennbare Gase) oder Ultraschallsensoren.

Abluftkanal: Sorgt für Unterdruck im Inneren des Schranks (typischerweise bei einer Anströmgeschwindigkeit von 100–150 ft/min), um versehentliche Freisetzungen aufzufangen.

Bedienfeld: SPS-basierte Schnittstelle mit Alarmen, Anzeige des Flaschendrucks und Anbindung an die Gasüberwachungssysteme der Anlage.

Integration eines Gaswäschers: Bei hochgiftigen Gasen können die Schränke an ein Abgasreinigungssystem angeschlossen werden.

Jede Komponente wird unter Berücksichtigung der Materialverträglichkeit ausgewählt. Beispielsweise sind für HCl oder Cl₂ vernickelte oder Monel®-Komponenten korrosionsbeständig; bei Silan wird das gesamte System elektropoliert, um pyrophore Reaktionen zu verhindern.

4. Sicherheitsmerkmale, die moderne Gasschränke auszeichnen
Sicherheit ist der wichtigste Konstruktionsfaktor. Ein robustes Halbleiter-Gasschranksystem für die Zufuhr hochreiner Gase verfügt über redundante Schutzebenen:

Automatische Ventilschließung: Wird ein Leck bei >50 % des IDLH-Werts (Immediately Dangerous to Life or Health) erkannt, schließt der Schrank automatisch das Flaschenventil und aktiviert die Absaugung.

Erdbebensicherheit: Besonders wichtig in Regionen wie Taiwan oder Japan ist, dass die Schränke nach einem Erdbeben weiterhin betriebsbereit bleiben.

Anschlüsse für Sprinkleranlagen: Im Inneren des Schranks sind wärmeempfindliche Sprinklerköpfe für brennbare Gase installiert.

Doppelt umschlossene Rohrleitungen: Bei extrem gefährlichen Gasen wie Phosphin (PH₃) leiten Rohrleitungen innerhalb einer äußeren Ummantelung eventuelle Leckagen zum Gaswäscher ab.

Fernspülung und Notabschaltung (ESD): Das Personal kann die Abschaltung von einem zentralen Kontrollraum aus einleiten.

Normen wie SEMI S2, NFPA 318 (für Halbleiteranlagen) und die Richtlinien der CGA (Compressed Gas Association) regeln die Konstruktion und Prüfung dieser Schränke. Führende Hersteller wie Applied Energy Systems, Versum Materials (jetzt Merck) und Critical Systems Inc. zertifizieren ihre Schränke gemäß diesen Normen.

5. Arten von Gasschränken nach Gaskategorie
Nicht alle Gase sind gleich. Daher gibt es Halbleiter-Gasschranksysteme für die Zufuhr hochreiner Gase in speziellen Varianten:

A. Gasschränke für korrosive Gase
Für HCl, Cl₂, BCl₃, HBr. Merkmale: Alle medienberührten Teile bestehen aus Hastelloy oder sind mit PTFE ausgekleidet; das Abgassystem ist ebenfalls korrosionsbeständig.

B. Schränke für toxische Gase
Für AsH₃, PH₃, GeH₄. Diese verfügen über Doppelsensoren, höhere Abgasdurchsätze und lassen sich oft in lokale Gaswäscher oder punktuelle Abgasreinigungsanlagen integrieren.

C. Schränke für brennbare Gase
Für H₂, SiH₄, CH₄. Ausgestattet mit Flammendurchschlagsicherungen, explosionsgeschützten elektrischen Komponenten und automatischer Brandbekämpfung.

D. Schränke für pyrophore Gase
Hierunter fallen Silan und Dichlorsilan. Sie erfordern eine Stickstoffspülung des gesamten Flaschenschachts und die sorgfältige Verhinderung jeglichen Lufteintritts.

E. Schränke für Inertgase
Für N₂, Ar, He. Einfacherer Aufbau, erfordern jedoch weiterhin Reinheitsschutz; werden häufig für Spülanschlüsse verwendet.

Viele moderne Fertigungsanlagen verwenden Schränke für mehrere Kategorien mit universellen Komponenten, doch bei der Gaszuweisung wird eine strikte Trennung durchgesetzt.

6. Anwendung in Halbleiterfertigungsprozessen
Wo genau kommen Halbleiter-Gasschranksysteme für die Zufuhr hochreiner Gase zum Einsatz? Jedes wichtige Modul der Chipfertigung ist auf sie angewiesen:

Diffusion und Oxidation: O₂, H₂, N₂ für Ofenprozesse. Gasschränke gewährleisten Taupunkte unter -80 °C.

Chemische Gasphasenabscheidung (CVD): SiH₄, TEOS, NH₃, N₂O. Verunreinigungen führen hier zu Rissen in der Schicht.

Atomlagenabscheidung (ALD): Vorläufer wie TMA (Trimethylaluminium) sind extrem feuchtigkeitsempfindlich; Gasschränke sorgen für eine geringe Partikelübertragung.

Ätzen: Fluorkohlenwasserstoffe (CF₄, C₄F₈), Cl₂, HBr. Die Absaugung aus den Schränken verhindert Korrosionsschäden an anderen Anlagen in der Fertigungshalle.

Dotierung (Ionenimplantation): Arsin, Phosphin, Bortrifluorid. Diese hochgiftigen Gase erfordern die höchste Sicherheitsstufe (oft Schränke vom Typ 3 mit automatischem Flaschenwechsel).

Reinigung (In-situ-Plasmareinigung): NF₃ oder F₂ zur Reinigung von CVD-Kammern. Schränke für NF₃ müssen hohe Durchflussraten bewältigen können.

Ohne diese Spezialschränke würde jeder dieser Prozesse inakzeptable Risiken oder Ertragsverluste mit sich bringen.

7. Bewährte Verfahren für Wartung und Überwachung
Um sicherzustellen, dass ein Halbleiter-Gasschranksystem für die Zufuhr hochreiner Gase stets mit maximaler Leistung arbeitet, befolgen die Anlageningenieure strenge Protokolle:

Helium-Dichtheitsprüfung: Bei jedem Flaschenwechsel oder vierteljährlich durchführen. Mit einem Massenspektrometer-Leckdetektor sind Leckraten von <1×10⁻⁹ atm·cc/sec He anzustreben.

Partikelprüfung: Entnehmen Sie Proben aus dem Gasstrom mit einem Flüssigkeitspartikelzähler (für Gase wie Cl₂) oder einem Kondensationskernzähler (für Inertgase).

Reglerüberholung: Membranen verschleißen nach ca. 2 Jahren oder 50.000 Zyklen. Ersetzen Sie diese proaktiv, um Druckdrift zu vermeiden.

Sensorkalibrierung: Gasdetektoren werden alle 3–6 Monate mit zertifizierten Kalibriergasen kalibriert.

Spülungsüberprüfung: Messen Sie nach einem Flaschentausch den Restsauerstoff- oder Feuchtigkeitsgehalt; zulässige Werte: O₂ < 1 ppm, H₂O < 1 ppm.

Moderne Schränke lassen sich über 4–20-mA-Signale oder EtherNet/IP in Anlagenüberwachungssysteme (FMS) integrieren. Das Bedienpersonal erhält Echtzeit-Warnmeldungen zu Flaschengutstand, Leckageerkennung und Ventilstellungen. Algorithmen zur vorausschauenden Wartung können anhand von Druckabfallmustern auf einen ausfallenden Regler hinweisen.

8. Zukünftige Trends in der Gasversorgungsschrank-Technologie
Die Halbleiterindustrie entwickelt sich ständig weiter, ebenso wie die Halbleiter-Gasversorgungsschranksysteme für die Zufuhr hochreiner Gase. Zu den wichtigsten Trends, die das nächste Jahrzehnt prägen werden, gehören:

Industrie 4.0 / IIoT: Drahtlose Füllstandssensoren für Gasflaschen, Fernkonfiguration und cloudbasierte Analysen für das Flottenmanagement über mehrere Fertigungsstätten hinweg.

Ultrahochreine Werkstoffe: Umstellung von 316L auf 316L VAR (Vakuumbogen-umgeschmolzen) oder sogar saphirbeschichtete Komponenten zur Reduzierung der Ausgasung.

Modulare und „Toolbox“-Konstruktionen: Schränke, die einen schnellen Austausch von Gasstangen für unterschiedliche Chemikalien ermöglichen und so die Anlaufzeit der Fertigungsanlage verkürzen.

Umweltfreundliche Gasschränke: Energiesparende Abluftventilatoren mit Frequenzumrichtern (VFDs) und Integration in Abgasreinigungssysteme, die Treibhausgase wie NF₃ zerstören.

Zufuhr im Sub-ppb-Bereich: Mit dem Aufkommen von 2-nm- und 1-nm-Knoten müssen Schränke einen Feuchtigkeitsgehalt von <10 ppt und einen Metallgehalt von <100 ppt gewährleisten.

Einige Anbieter bieten mittlerweile intelligente Gasschränke mit integrierter KI-Bildverarbeitung an, um die Barcodes der Gasflaschen und die Ventilanschlüsse vor dem Start des Durchflusses zu überprüfen – wodurch menschliche Fehler weiter reduziert werden.

9. So wählen Sie das richtige Gasversorgungssystem aus
Die Auswahl eines Halbleiter-Gasversorgungssystems für die Zufuhr hochreiner Gase erfordert eine sorgfältige Bewertung folgender Aspekte:

Gaseigenschaften: Ermitteln Sie Toxizität, Entflammbarkeit, Korrosivität und Pyrophorität. Dies bestimmt, ob die Einhaltung von SEMI S2, NFPA 55 oder örtlicher Brandschutzvorschriften erforderlich ist.

Durchflussanforderungen: Maximale Durchflussrate (slm) und Druck (psig). Verwenden Sie bei hohen Durchflüssen Regler und Ventile mit größerer Durchflussöffnung.

Umschaltstrategie: Einzelflasche für Forschung und Entwicklung; automatische Umschaltung für die Produktion rund um die Uhr, um Ausfallzeiten zu vermeiden.

Integrationsfähigkeit: Unterstützt das System SECS/GEM oder reines Modbus? Achten Sie auf Kompatibilität mit Ihrem Fab-Host-System.

Lieferantenunterstützung: Achten Sie auf globale Servicenetzwerke, insbesondere wenn Sie über mehrere Fab-Standorte verfügen.

Zu den führenden Marken in diesem Bereich gehören ATMI (jetzt Entegris), Parker Hannifin, Fujikin, Ichor Systems und Stainless Design Concepts. Fordern Sie ein FAT-Protokoll (Factory Acceptance Test) an und bestehen Sie auf polierten Innenoberflächen (Ra < 15 µin).

10. Häufig gestellte Fragen (FAQ)
F: Warum kann ich für Halbleitergase nicht einfach einen handelsüblichen Laborgasschrank verwenden?
A: Halbleitergasschränke verfügen über wesentlich strengere Reinheitskontrollen (elektropolierte Innenflächen, Helium-Dichtheitsprüfung bis 1e⁻⁹), automatische Spülung und die Integration in das fabweite Gasüberwachungssystem. Standardschränken fehlen diese Merkmale.

F: Wie oft sollte ein Gasschrank neu zertifiziert werden?
A: Jährlich hinsichtlich der funktionalen Sicherheit (Ventile, Sensoren, ESD). Reinheitsrelevante Komponenten wie Regler werden alle zwei Jahre oder basierend auf der Zyklenzahl überholt.

F: Kann ein Schrank sowohl Silan als auch Chlor aufnehmen?
A: Auf keinen Fall. Eine Kreuzkontamination könnte eine heftige Reaktion auslösen oder gefährliche Nebenprodukte erzeugen. Es sollten separate Schränke pro Gasfamilie oder pro chemischer Zusammensetzung verwendet werden.

F: Wie hoch sind die typischen Kosten für ein Halbleiter-Gasschranksystem?
A: Von 15.000 US-Dollar für einen einfachen Inertgasschrank bis zu über 120.000 US-Dollar für einen vollautomatischen Giftgasschrank mit zwei Gasflaschen und Anschluss für Abgasreinigungsanlagen.

F: Benötigen diese Schränke eine spezielle elektrische Klassifizierung?
A: Bei brennbaren Gasen müssen die elektrischen Komponenten der Klasse I, Division 2 (oder Zone 2) entsprechen. Bei pyrophoren Stoffen ist häufig Division 1 erforderlich.

Die 10 besten Hersteller von Druckregelventilen für Spezialgase in China
Die 10 besten Hersteller von Druckregelventilen für Spezialgase in China
Fazit
Da Halbleiterbauelemente immer komplexer werden, muss die sie unterstützende Infrastruktur eine Null-Fehler-Quote erreichen. Halbleiter-Gasschranksysteme für die Zufuhr hochreiner Gase sind nicht bloß Aufbewahrungsbehälter – sie sind kritische Prozessanlagen, die sowohl die Produktausbeute als auch Menschenleben schützen. Von ihren ausgeklügelten Spülsequenzen bis hin zu ihren redundanten Sicherheitsverriegelungen ermöglichen diese Schränke die präzise Chemie, die das digitale Zeitalter prägt.

Investitionen in hochwertige Gasschränke, die Einhaltung strenger Wartungspläne und das Auf-dem-Laufenden-Bleiben bei neuen IoT- und Reinheitstechnologien stellen sicher, dass Ihre Fabrik auf höchstem Niveau hinsichtlich Zuverlässigkeit und Compliance arbeitet. Ganz gleich, ob Sie eine neue 300-mm-Anlage planen oder eine bestehende Produktionslinie modernisieren – gehen Sie niemals Kompromisse bei der Integrität Ihres Gasversorgungssystems ein. Schließlich macht in der Welt der Nanometer ein einziges Gasmolekül den entscheidenden Unterschied.
