Hochreiner Gasregler für Spezialgasversorgungssysteme

{{{sourceTextContent.subTitle}}}

Hochreiner Gasregler für Spezialgasversorgungssysteme

{{{sourceTextContent.description}}}

Einleitung
Angesichts der kontinuierlichen Weiterentwicklung in den Bereichen Halbleiterfertigung, pharmazeutische Produktion, Biotechnologie, Analyselabore und Forschung im Bereich fortschrittlicher Werkstoffe hat die Nachfrage nach ultrareinen Prozessgasen ein noch nie dagewesenes Niveau erreicht. Jede Komponente innerhalb eines Spezialgasversorgungssystems spielt eine entscheidende Rolle bei der Aufrechterhaltung der Gasreinheit, der Prozessstabilität und der Betriebssicherheit. Unter diesen Komponenten ist der Ultrahochreinheits-Gasregler (UHP-Gasregler) eines der wichtigsten Geräte, das für die Regelung des Gasdrucks bei gleichzeitiger Wahrung der Gasintegrität zuständig ist.

Im Gegensatz zu herkömmlichen Industriereglern sind UHP-Gasregler speziell darauf ausgelegt, Verunreinigungen zu verhindern, die Partikelbildung zu minimieren, Totvolumen zu eliminieren und eine konsistente Druckregelung unter anspruchsvollen Betriebsbedingungen zu gewährleisten. Unabhängig davon, ob es sich um Inertgase, korrosive Gase, toxische Gase, brennbare Gase oder hochreine Kalibriergase handelt, hat der Regler direkten Einfluss auf die Produktionsausbeute, die Produktqualität und die Zuverlässigkeit der Anlagen.

Dieser Artikel befasst sich mit den Konstruktionsprinzipien, Funktionsweisen, Werkstoffen, Anwendungsbereichen, Auswahlkriterien und Wartungsmaßnahmen von Ultrahochreinheits-Gasreglern, die in Spezialgasversorgungssystemen zum Einsatz kommen.

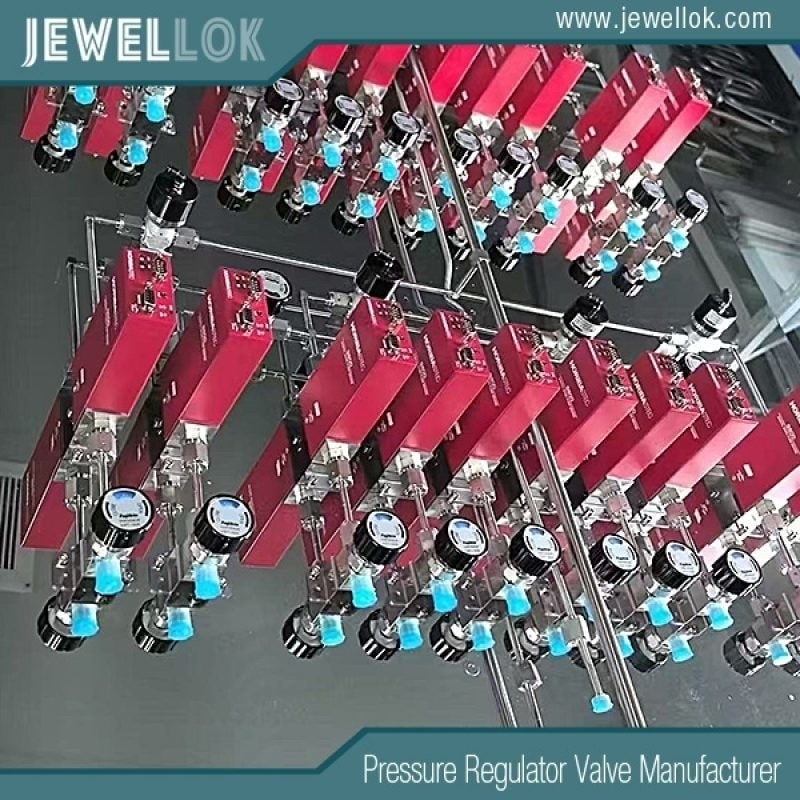

Die 10 besten Ultrahochreinheits-Gasdruckregler in Indien
Die 10 besten Ultrahochreinheits-Gasdruckregler in Indien
Was ist ein Ultrahochreinheits-Gasdruckregler?
Ein Ultrahochreinheits-Gasdruckregler ist ein Präzisionsdruckregelgerät, das für Gasverteilungssysteme entwickelt wurde, in denen bereits geringste Spuren von Verunreinigungen die Fertigungsprozesse negativ beeinflussen können.

Der Regler reduziert den hohen Gasdruck aus Gasflaschen, Rohrtrailern oder Großgasversorgungen auf einen kontrollierten Ausgangsdruck und gewährleistet dabei eine außergewöhnlich hohe Gasreinheit. Im Gegensatz zu Standard-Druckreglern werden UHP-Regler unter strengen Reinheitsstandards hergestellt, um Verunreinigungen wie die folgenden zu vermeiden:

Feuchtigkeit
Sauerstoff
Kohlenwasserstoffe
Metallionen
Partikel
Organische Rückstände
Diese Regler werden üblicherweise in folgende Systeme integriert:

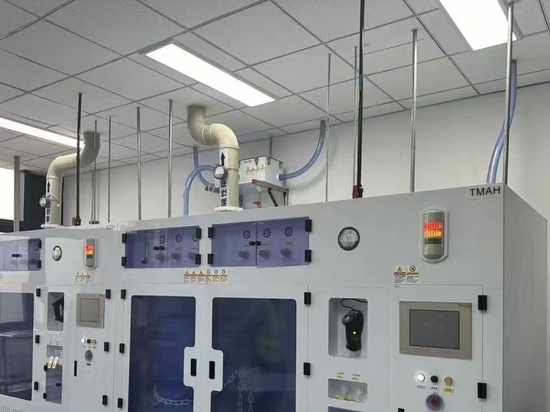

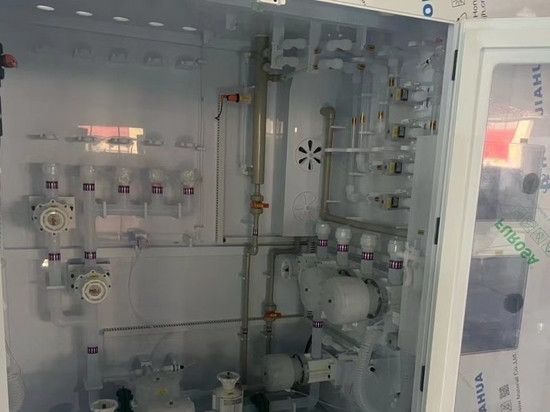

Halbleiter-Gasschränke
Spezialgas-Verteilerfelder
Laborgassysteme
Pharmazeutische Gasverteilungssysteme
Chemikalienversorgungssysteme
Hochreine Analysegeräte
Forschungslabore
Das vorrangige Ziel besteht darin, sicherzustellen, dass die Gase die Prozessanlagen erreichen, ohne Verunreinigungen einzuschleusen, die die Produktqualität beeinträchtigen könnten.

Warum Gasreinheit wichtig ist
Moderne Halbleiterfertigungsprozesse finden im Nanometerbereich statt, wo mikroskopisch kleine Verunreinigungen zu defekten Wafern, geringeren Ausbeuten und kostspieligen Produktionsausfällen führen können.

Ebenso erfordert die pharmazeutische Herstellung streng kontrollierte Umgebungen, da Verunreinigungen die Wirkstoffformulierungen und die Einhaltung gesetzlicher Vorschriften beeinträchtigen können.

Verunreinigte Gase können folgende Probleme verursachen:

Waferdefekte
Oxidation empfindlicher Materialien
Unregelmäßigkeiten bei chemischen Reaktionen
Verkürzte Lebensdauer der Anlagen
Fehler bei analytischen Messungen
Produktverunreinigungen
Erhöhte Wartungskosten
Ein ordnungsgemäß ausgelegter Ultrahochreinheits-Gasregler minimiert diese Risiken, indem er einen verunreinigungsfreien Gasflussweg gewährleistet.

So funktioniert ein Ultrahochreinheits-Gasregler
Ein Gasregler gleicht den Eingangsgasdruck durch eine einstellbare Federkraft aus, die auf eine Membran wirkt.

Der grundlegende Funktionsablauf umfasst:

Hochdruckgas tritt in den Regler ein.
Der Ventilsitz regelt den Gasfluss in die Niederdruckkammer.
Die Membran erfasst den Ausgangsdruck.
Die Federkraft passt die Ventilöffnung an.
Der Ausgangsdruck bleibt trotz Schwankungen des Eingangsdrucks stabil.
Hochwertige UHP-Regler zeichnen sich aus durch:

Geringes Innenvolumen
Glatte Gaswege
Präzisionsventilsitze
Empfindliche Membranen
Stabile Druckregelung
Hohe Durchflussgenauigkeit
Diese Eigenschaften gewährleisten eine gleichbleibende Druckregelung über den gesamten Entleerungszyklus der Gasflasche hinweg.

Hauptmerkmale von Ultrahochreinheits-Gasreglern
Elektropolierte medienberührte Oberflächen
Die inneren, mit Gas in Kontakt kommenden Oberflächen sind elektropoliert, um mikroskopische Oberflächenrauheit zu minimieren.

Zu den Vorteilen gehören:

Geringere Partikelbildung
Geringere Feuchtigkeitsadsorption
Einfachere Reinigung
Verbesserte Korrosionsbeständigkeit
Erhöhte Gasreinheit
Die Oberflächenrauheit erreicht häufig:

Ra ≤ 10 μin (0,25 μm)

oder sogar

Ra ≤ 5 μin (0,13 μm)

für Anwendungen in Halbleiterqualität.

Edelstahlkonstruktion
Die meisten UHP-Regler werden hergestellt aus:

Edelstahl 316L
316L VAR
Edelstahl 316L VIM-VAR
Diese Werkstoffe bieten:

Hervorragende Korrosionsbeständigkeit
Hohe mechanische Festigkeit
Geringe Ausgasung
Lange Lebensdauer
Verträglichkeit mit aggressiven Spezialgasen
Für stark korrosive Gase können auch spezielle Legierungen verwendet werden.

Metallmembran-Konstruktion
Im Gegensatz zu den in Standardreglern verwendeten Elastomer-Membranen kommen bei UHP-Modellen üblicherweise Metallmembranen zum Einsatz.

Zu den Vorteilen zählen:

Keine Permeation
Geringere Kontamination
Hervorragende Dichtheit
Längere Lebensdauer
Bessere Druckempfindlichkeit
Metallmembranen eignen sich besonders für toxische, korrosive und hochreine Gase.

Geringes Totvolumen
Unter Totvolumen versteht man innere Hohlräume, in denen Gas stagnieren kann.

Konstruktionen mit geringem Totvolumen bieten:

Schnellere Gasspülung
Geringere Kreuzkontamination
Verbesserte Prozesskonsistenz
Geringerer Gasverbrauch
Dies ist besonders wichtig beim Wechsel zwischen Spezialgasen.

Hohe Dichtheit
Regler für ultrahochreine Gase erreichen typischerweise Leckraten unter:

Interne Leckage: Blasen-dichte Absperrung
Externe Leckage: 1 × 10⁻⁹ atm·cc/s Helium oder besser
Helium-Leckprüfungen gewährleisten die Eignung für Halbleiter- und Laboranwendungen.

Arten von UHP-Gasreglern
Einstufige Regler
Einstufige Regler reduzieren den Druck in einem Schritt.

Vorteile:

Kompakt
Kostengünstig
Einfache Installation
Geeignet für:

Laborgassysteme
Analysegeräte
Forschungsanwendungen
Zweistufige Regler
Zweistufige Regler bieten eine hervorragende Druckstabilität, indem sie den Druck in zwei Stufen reduzieren.

Zu den Vorteilen gehören:

Stabiler Ausgangsdruck
Geringerer Einfluss des Versorgungsdrucks
Verbesserte Prozessgenauigkeit
Bessere Regelung während des gesamten Flaschenverbrauchs
Weit verbreitet in der Halbleiterfertigung und der pharmazeutischen Produktion.

Leitungsregler
Leitungsregler werden nachgeschaltet in Verteilungssystemen installiert und halten den Druck nahe am Verwendungsort konstant.

Anwendungsbereiche sind unter anderem:

Prozessgeräte
Gaspanels
Produktionsanlagen
Analysegeräte
Spezialgase, kompatibel mit UHP-Reglern
Ultrahochreinheitsregler sind für zahlreiche Spezialgase geeignet, darunter:

Inertgase:

Stickstoff
Argon
Helium
Neon
Krypton
Reaktive Gase:

Wasserstoff
Sauerstoff
Ammoniak
Chlor
Chlorwasserstoff
Halbleiter-Prozessgase:

Silan
Phosphin
Diboran
Arsin
Stickstofftrifluorid
Wolframhexafluorid
Kalibriergase

Lasergase

Trägergase

Spezialgasgemische

Die Materialverträglichkeit sollte vor der Installation stets überprüft werden.

Branchenübergreifende Anwendungen
Halbleiterfertigung
Halbleiterfabriken erfordern eine extrem reine Gasversorgung für:

CVD
PVD
ALD
Ätzen
Ionenimplantation
Waferreinigung
UHP-Regler gewährleisten einen stabilen Gasdruck und sorgen gleichzeitig für einen kontaminationsfreien Betrieb.

Pharmazeutische Industrie
Hochreine Gase unterstützen:

Sterile Herstellung
Fermentation
Abfüllung
Laboruntersuchungen
Prozesssteuerung
Eine zuverlässige Druckregelung trägt zur Einhaltung der GMP-Vorgaben bei.

Biotechnologie
Gasregler werden häufig eingesetzt für:

Zellkulturen
Bioreaktoren
Kammern mit kontrollierter Atmosphäre
Laborforschung
Ein stabiler Gasdurchfluss verbessert die Wiederholbarkeit von Experimenten.

Analyselabore
Zu den Anwendungsbereichen gehören:

Gaschromatographie (GC)
ICP-MS
LC-MS
FTIR
Umweltanalytik
Die Druckstabilität wirkt sich direkt auf die analytische Genauigkeit aus.

Luft- und Raumfahrtindustrie
Spezialgase unterstützen:

Materialprüfung
Triebwerksentwicklung
Verbundwerkstofffertigung
Herstellung von Raumfahrtkomponenten
Die Zufuhr ultrareiner Gase verbessert die Prüfgenauigkeit.

Auswahl des richtigen Gasreglers für ultrahochreine Gase
Die Auswahl des richtigen Gasreglers erfordert die Bewertung mehrerer technischer Parameter.

Gasverträglichkeit
Unterschiedliche Gase erfordern unterschiedliche Werkstoffe.

Korrosive Gase erfordern möglicherweise:

Hastelloy
Monel
Nickellegierungen
Für hochreine Inertgase wird in der Regel Edelstahl 316L verwendet.

Druckbereich
Zu berücksichtigen sind:

Maximaler Eingangsdruck
Erforderlicher Ausgangsdruck
Druckeinstellbereich
Eine falsche Dimensionierung kann die Regelgenauigkeit beeinträchtigen.

Durchflusskapazität
Bestimmen Sie die erforderlichen Werte:

Maximale Durchflussrate
Dauerdurchfluss
Spitzenbedarf
Überdimensionierte Regler können die Empfindlichkeit verringern, während unterdimensionierte Geräte die Gasversorgung einschränken.

Anschlussnormen
Gängige Flaschenanschlüsse sind unter anderem:

CGA
DIN
BS
JIS
VCR
Flanschdichtung
Klemmringverschraubungen
Korrekte Anschlüsse gewährleisten eine leckagefreie Installation.

Reinheitsanforderungen
Anwendungen können Folgendes erfordern:

Halbleiterqualität
Analytische Qualität
Pharmazeutische Qualität
Forschungsqualität
Höhere Reinheitsanforderungen erfordern in der Regel strengere Fertigungsprozesse.

Bedeutung der Oberflächenreinigung
UHP-Regler durchlaufen strenge Reinigungsverfahren.

Zu den typischen Fertigungsschritten gehören:

Präzisionsbearbeitung
Ultraschallreinigung
Entfettung
Chemische Passivierung
Elektropolieren
Spülen mit hochreinem Wasser
Trocknung im Reinraum
Doppelte Verpackung
Die Verpackung erfolgt häufig in Reinräumen der ISO-Klasse, um eine Kontamination vor der Installation zu verhindern.

Bewährte Verfahren für die Installation
Eine ordnungsgemäße Installation verlängert die Lebensdauer des Reglers und schützt die Reinheit des Systems.

Zu den empfohlenen Vorgehensweisen gehören:

Überprüfen Sie die Gasverträglichkeit.
Überprüfen Sie die Anschlüsse vor der Installation.
Verwenden Sie saubere, partikelfreie Schläuche.
Vermeiden Sie Kontaminationen während der Montage.
Spülen Sie das System vor der Inbetriebnahme.
Führen Sie eine Helium-Dichtheitsprüfung durch.
Beachten Sie die Drehmomentvorgaben des Herstellers.
Für Halbleiteranlagen werden Installationsverfahren im Reinraum empfohlen.

Vorbeugende Wartung
Regelmäßige Wartung trägt dazu bei, die Leistung langfristig aufrechtzuerhalten.

Zu den empfohlenen Wartungsmaßnahmen gehören:

Sichtprüfung
Dichtheitsprüfung
Druckkalibrierung
Überprüfung der Ventilfunktion
Austausch verschlissener Komponenten
Gegebenenfalls regelmäßige Reinigung
Beschädigte Regler dürfen niemals mit ungeeigneten Ersatzteilen repariert werden.

Sicherheitshinweise
Spezialgase bergen oft erhebliche Gefahren.

Zu den potenziellen Risiken gehören:

Exposition gegenüber giftigen Stoffen
Brand
Explosion
Korrosion
Hochdruckentladung
Erstickung
Zu den Sicherheitsempfehlungen gehören:

Angemessene Belüftung
Gaswarnsysteme
Automatische Absperrventile
Notentlüftungssysteme
Flaschenhalterungen
Schulung des Bedienpersonals
Einhaltung der örtlichen Sicherheitsvorschriften
Beim Umgang mit toxischen Halbleitergasen werden Druckregler häufig in automatisierte Gasschränke integriert, die mit Funktionen zur kontinuierlichen Überwachung und Notabschaltung ausgestattet sind.

Neue Trends in der UHP-Gasregelung
Die Zukunft der Spezialgasversorgung geht in Richtung stärkerer Automatisierung, Digitalisierung und Prozessintelligenz.

Zu den wichtigsten Trends gehören:

Intelligente elektronische Druckregler
Fernüberwachung des Drucks
IIoT-fähige Gasversorgungssysteme
Vorausschauende Wartung
Digitale Drucksensoren
Automatisierte Umschaltsysteme
Verbesserte Leckageerkennung
Höhere Reinheitsstandards in der Fertigung
Diese Innovationen verbessern die betriebliche Effizienz und reduzieren gleichzeitig Ausfallzeiten und Wartungskosten.

Warum sollten Sie sich für einen professionellen Hersteller von UHP-Gasreglern entscheiden?
Die Wahl eines erfahrenen Herstellers bietet mehrere Vorteile:

Fertigungskapazitäten in Halbleiterqualität
Präzisions-CNC-Bearbeitung
Montage im Reinraum
Helium-Dichtheitsprüfung
Elektropolierte Edelstahlkomponenten
Umfassende Qualitätskontrolle
Internationale Zertifizierungen
Maßgeschneiderte OEM- und ODM-Lösungen
Weltweiter technischer Support
Ein zuverlässiger Lieferant kann Regler zudem an spezielle Gasarten, Druckbereiche, Anschlussnormen und Systemkonfigurationen anpassen, um spezifische Anwendungsanforderungen zu erfüllen.

Hersteller von Ultrahochreinheits-Gasreglern in China
Hersteller von Ultrahochreinheits-Gasreglern in China
Fazit
Ultrahochreine Gasregler sind unverzichtbare Komponenten in modernen Spezialgasversorgungssystemen. Sie gewährleisten eine präzise Druckregelung und bewahren gleichzeitig die Integrität ultrareiner Gase. Von der Halbleiterfertigung und der pharmazeutischen Produktion bis hin zur biotechnologischen Forschung und hochmodernen Analyselabors spielen diese Regler eine entscheidende Rolle bei der Aufrechterhaltung der Prozessstabilität, der Produktqualität und der Betriebssicherheit.

Da die Industrie immer höhere Reinheitsstandards, fortschrittlichere Werkstoffe und intelligentere Automatisierung fordert, wird die Bedeutung von leistungsstarken UHP-Gasreglern weiter zunehmen. Durch die Wahl von Reglern, die aus elektropoliertem 316L-Edelstahl gefertigt sind, über Metallmembran-Technologie verfügen, ein Design mit geringem Totvolumen aufweisen und strengen Dichtheitsprüfungen unterzogen werden, können Unternehmen die Zuverlässigkeit ihrer Systeme erheblich verbessern, Kontaminationsrisiken reduzieren und langfristig operative Spitzenleistungen erzielen.

Für Unternehmen, die nach zuverlässigen Lösungen für die Versorgung mit Spezialgasen suchen, ist die Investition in hochwertige Ultrahochreinheits-Gasregler eine strategische Entscheidung, die eine konstante Leistung, die Einhaltung gesetzlicher Vorschriften und die höchsten Standards im Umgang mit Industriegasen gewährleistet.

Weitere Informationen zu Gasreglern mit ultrahoher Reinheit für Spezialgasversorgungssysteme finden Sie auf der Website von Jewellok unter https://www.jewellok.com/product-category/chemical-delivery-system/.
