Einleitung
In der modernen Fertigungsindustrie von heute ist Kohlendioxid (CO₂) längst nicht mehr nur ein gewöhnliches Industriegas. Hochreines und ultrahochreines (UHP) CO₂ hat sich zu einem unverzichtbaren Prozessgas in der Halbleiterfertigung, der pharmazeutischen Produktion, der Biotechnologie, in Analyselabors, bei der Verpackung von Lebensmitteln, in Lasersystemen und bei der Verarbeitung von Spezialchemikalien entwickelt. Da sich die Produktionstechnologien kontinuierlich in Richtung kleinerer Geometrien, höherer Ausbeuten und strengerer Qualitätsstandards weiterentwickeln, gewinnt die Aufrechterhaltung der Gasreinheit im gesamten Versorgungssystem zunehmend an Bedeutung.

Eine der wichtigsten Komponenten in jedem Versorgungssystem für hochreine Gase ist der Druckregler für ultrahochreines (UHP) CO₂. Auch wenn Gaslieferanten CO₂ mit Reinheitsgraden von 99,999 % oder höher bereitstellen, kann es innerhalb des Gasverteilungssystems dennoch zu Verunreinigungen kommen, wenn der Druckregler Partikel, Feuchtigkeit, Kohlenwasserstoffe oder Metallverunreinigungen einbringt.

Ein hochpräziser CO₂-UHP-Druckregler wurde speziell entwickelt, um die Gasreinheit zu bewahren und gleichzeitig einen außergewöhnlich stabilen Ausgangsdruck zu liefern. Durch die Minimierung von Druckschwankungen, die Beseitigung von Totvolumen, die Reduzierung von Leckagen und die Verhinderung von Verunreinigungen gewährleisten diese Regler einen gleichmäßigen Gasfluss während des gesamten Herstellungsprozesses.

Dieser Artikel erläutert, warum hochpräzise CO₂-UHP-Druckregler unverzichtbar sind, wie sie funktionieren, welche wesentlichen Konstruktionsmerkmale sie aufweisen, in welchen Branchen sie zum Einsatz kommen, welche Auswahlkriterien gelten und welche Wartungsmaßnahmen die Systemzuverlässigkeit und Prozesskonsistenz maximieren.


Warum Gasreinheit wichtig ist
Viele industrielle Prozesse sind auf extrem saubere Gasumgebungen angewiesen. Selbst mikroskopisch kleine Verunreinigungen können zu erheblichen Produktionsausfällen führen.

Zu den potenziellen Verunreinigungsquellen zählen:

Innere Korrosion
Eindringen von Feuchtigkeit
Kohlenwasserstoffrückstände
Partikelbildung
Verunreinigung durch Metallionen
Ausgasung von Elastomeren
Luftleckagen nach außen
Bei hochsensiblen Fertigungsprozessen können Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) folgende Aspekte negativ beeinflussen:

Wafer-Ausbeute
Gleichmäßigkeit der Dünnschicht
Chemische Reaktionen
Optische Beschichtungen
Laserleistung
Qualität pharmazeutischer Produkte
Daher erfordert die Aufrechterhaltung der Gasreinheit nicht nur hochwertige Gasflaschen, sondern auch, dass jede Komponente innerhalb des Gasversorgungssystems die Standards für ultrahohe Reinheit erfüllt.

Die entscheidende Rolle von UHP-Druckreglern
Ein Druckregler reduziert den hohen Flaschendruck auf einen stabilen Arbeitsdruck, der von den nachgeschalteten Anlagen benötigt wird.

Im Gegensatz zu herkömmlichen Industriereglern sind UHP-Druckregler so ausgelegt, dass sie mehrere zusätzliche Funktionen erfüllen:

Erhaltung der ursprünglichen Gasreinheit
Beseitigung von Kontaminationsquellen
Bereitstellung eines äußerst stabilen Ausgangsdrucks
Minimierung des Druckabfalls
Verhinderung der Rückdiffusion aus der Atmosphäre
Reduzierung der Partikelbildung
Aufrechterhaltung eines konstanten Durchflusses bei schwankendem Bedarf
Ohne einen ordnungsgemäß ausgelegten Regler kann selbst CO₂ höchster Reinheit verunreinigt werden, bevor es das Prozessgerät erreicht.

Herausforderungen bei der CO₂-Druckregelung
Kohlendioxid weist mehrere physikalische Eigenschaften auf, die die Druckregelung schwieriger machen als bei anderen Inertgasen.

Hoher Flaschendruck
CO₂-Flaschen werden unter hohem Druck gelagert.

Der Regler muss wiederholten Druckzyklen standhalten und dabei die Dichtheit gewährleisten.

Phasenübergang
Je nach Temperatur und Druck kann CO₂ in folgenden Aggregatzuständen vorliegen:

Gas
Flüssigkeit
Überkritisches Fluid
Eine schnelle Druckentlastung kann zur Bildung von Trockeneis führen, was Druckinstabilität und eine Fehlfunktion des Reglers zur Folge haben kann.

Temperaturempfindlichkeit
Der Joule-Thomson-Kühleffekt bewirkt einen raschen Temperaturabfall während des Druckabfalls.

Bei einer unzureichenden Reglerkonstruktion kann es zu folgenden Problemen kommen:

Innenvereisung
Druckdrift
Durchflussinstabilität
Hochpräzisionsregler sind speziell darauf ausgelegt, diese Effekte zu minimieren.

Hauptmerkmale von hochpräzisen CO₂-UHP-Druckreglern
1. Hochreine Werkstoffe
Die Werkstoffauswahl hat direkten Einfluss auf die Gasreinheit.

Hochwertige UHP-Regler verwenden in der Regel:

Edelstahl 316L VIM-VAR
Elektropolierter Edelstahl
Schwefelarmer Edelstahl
Nickelbasislegierungen für korrosive Gase
Diese Werkstoffe bieten:

Hervorragende Korrosionsbeständigkeit
Geringe Partikelbildung
Hervorragende chemische Verträglichkeit
Lange Lebensdauer
2. Elektropolierte Innenfläche
Die Oberflächenbeschaffenheit im Inneren spielt eine wichtige Rolle bei der Kontaminationskontrolle.

Typische Spezifikationen umfassen:

Oberflächenrauheit unter Ra 10 μin (0,25 μm)
Optional Ra 5 μin
Spiegelglatte, elektropolierte Oberfläche
Zu den Vorteilen gehören:

Geringere Partikelanhaftung
Geringere Feuchtigkeitsaufnahme
Schnellere Spülzyklen
Verbesserte Gasreinheit
3. Metall-auf-Metall-Membranabdichtung
Herkömmliche Regler verwenden häufig Elastomer-Membranen.

Obwohl für den allgemeinen industriellen Einsatz geeignet, können Elastomere folgende Probleme verursachen:

Ausgasung
Feuchtigkeit
Kohlenwasserstoffe
Altersbedingte Verunreinigungen
UHP-Regler verwenden vollständig metallische Membranen, die Folgendes bieten:

Null-Permeation
Außergewöhnliche Reinheit
Lange Lebensdauer
Hervorragende Dichtheit
4. Extrem geringe interne Leckage
Die Dichtheit ist von entscheidender Bedeutung.

Typische UHP-Spezifikationen umfassen:

Externe Leckage:

< 1 × 10⁻⁹ atm·cc/s He

Sitzleckage:

Blasendichte Absperrung

Diese Spezifikationen stellen sicher, dass keine Verunreinigungen aus der Atmosphäre in den Gasstrom gelangen können.

5. Konstruktion mit geringem Totvolumen
Unter Totvolumen versteht man innere Hohlräume, in denen Gas eingeschlossen wird.

Ein übermäßiges Totvolumen führt zu:

Längeren Spülzeiten
Restverunreinigungen
Gasvermischung
Prozessschwankungen
Moderne UHP-Regler verfügen über kompakte interne Strömungswege, die das eingeschlossene Gasvolumen deutlich reduzieren.

6. Hohe Durchflussstabilität
Ein stabiler Ausgangsdruck ist unerlässlich für:

Massendurchflussregler
Prozesskammern
Chemikalienzufuhrsysteme
Analysegeräte
Hochpräzise Regler minimieren:

Einfluss des Versorgungsdrucks
Durchflussbedingte Druckschwankungen
Lock-up-Druck
Droop-Charakteristik
Dies gewährleistet eine kontinuierliche Prozessstabilität.

Druckstabilität verbessert die Prozesskonsistenz
Druckschwankungen beeinflussen direkt die Gasdurchflussrate.

Selbst geringe Druckänderungen können Folgendes verursachen:

Schwankungen der Schichtdicke
Uneinheitlichkeit beim Ätzen
Ungleichgewicht bei chemischen Reaktionen
Probleme bei der Prozesswiederholbarkeit
Hochleistungs-Druckregler halten den Ausgangsdruck stabil, unabhängig von:

Druckabfall in der Gasflasche
Änderungen des Durchflussbedarfs
Temperaturschwankungen
Dies trägt zu einer hochgradig wiederholbaren Fertigungsleistung bei.

Typische Anwendungsbereiche
Halbleiterfertigung
Die Halbleiterfertigung erfordert ultrareine Prozessgase.

CO₂ wird eingesetzt bei:

Kammerreinigung
Trockenätzen
Reinigung unter überkritischen Bedingungen
Prozesskühlung
Spezialgasgemische
Eine stabile Gasversorgung verbessert:

Ausbeute
Gleichmäßigkeit
Betriebszeit der Anlagen
Pharmazeutische Produktion
Pharmazeutische Betriebe verwenden hochreines CO₂ für:

Fermentation
Bioreaktoren
Sterile Verpackung
Produktion unter kontrollierter Atmosphäre
Kontaminationsfreie Druckregler tragen zur Einhaltung der GMP-Vorschriften bei und schützen gleichzeitig die Produktqualität.

Lebensmittel- und Getränkeindustrie
CO₂ in Lebensmittelqualität unterstützt:

Die Karbonisierung von Getränken
Verpackungen unter modifizierter Atmosphäre
Kühllagerung
Lebensmittelkonservierung
UHP-Druckregler gewährleisten:

Einen stabilen Karbonisierungsdruck
Produktkonsistenz
Eine hygienische Gasversorgung
Lasersysteme
Industrielle Laser erfordern oft einen präzise geregelten Gasdruck.

Ein stabiler Druck gewährleistet:

Gleichbleibende Laserleistung
Bessere Schnittqualität
Längere Lebensdauer der Anlagen
Laborgeräte
Analytische Geräte erfordern eine äußerst stabile Gasversorgung.

Beispiele hierfür sind:

Gaschromatographie
Massenspektrometrie
Umweltanalysatoren
Kalibriersysteme
Druckschwankungen können die Messgenauigkeit beeinträchtigen.

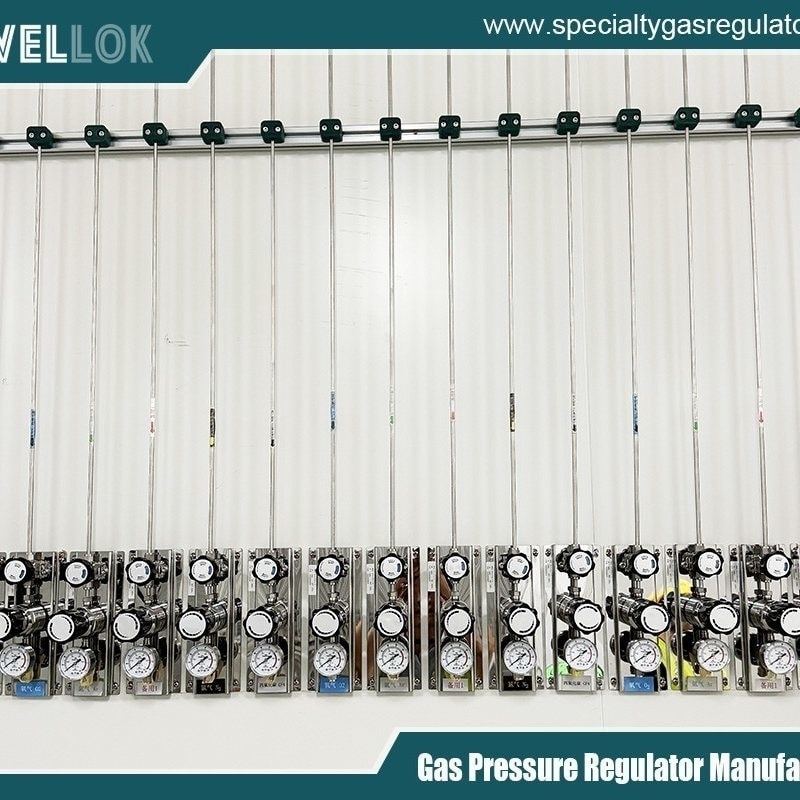

Integration in UHP-Gasversorgungssysteme
Ein CO₂-UHP-Druckregler arbeitet in der Regel zusammen mit anderen hochreinen Komponenten, darunter:

Flaschenanschlussverteiler
Membranventile
Hochreine Schläuche
Flanschverschraubungen
Massendurchflussregler
Druckwandler
Gasschränke
Automatische Umschaltsysteme
Jede Komponente trägt dazu bei, die Reinheit des Gesamtsystems aufrechtzuerhalten.

Auswahl des richtigen CO₂-UHP-Druckreglers
Bei der Auswahl eines Druckreglers sollten Ingenieure mehrere entscheidende Faktoren berücksichtigen.

Gasverträglichkeit
Überprüfen Sie die Verträglichkeit mit:

Hochreinem CO₂
Feuchtigkeitsfreien Gasen
Spezialgasgemischen
Nenn-Druck
Überprüfen Sie:

Maximalen Eingangsdruck
Ausgangsdruckbereich
Sicherheitsmarge
Durchflusskapazität
Stellen Sie sicher, dass der Regler einen ausreichenden Durchfluss ohne übermäßigen Druckabfall gewährleistet.

Dichtheit
Wählen Sie Produkte, die gemäß Helium-Leckagenormen geprüft wurden.

Die Leckrate sollte den Anforderungen der Halbleiterindustrie entsprechen.

Oberflächenbeschaffenheit
Wählen Sie Regler mit:

elektropolierten Innenflächen
Hochreiner Reinigung
Reinraumverpackung
Materialzertifizierung
Achten Sie auf:

Rückverfolgbarkeit der Materialien
Dokumentation der Schmelzchargennummer
Prüfberichte
Reinheitszertifizierung
Bewährte Verfahren für die Installation
Die ordnungsgemäße Installation ist ebenso wichtig.

Zu den empfohlenen Verfahren gehören:

Installieren Sie in sauberen Umgebungen.
Vermeiden Sie Staubbelastung.
Verwenden Sie hochreine Schläuche.
Vermeiden Sie Gewindedichtmittel, die das Gas verunreinigen könnten.
Führen Sie eine Helium-Dichtheitsprüfung durch.
Spülen Sie das System vor der Inbetriebnahme gründlich durch.
Halten Sie die angegebenen Drehmomentwerte ein.
Schützen Sie die Dichtflächen während der Montage.
Eine korrekte Installation trägt dazu bei, die vorgesehenen Reinheitsgrade aufrechtzuerhalten.

Empfehlungen zur Wartung
Obwohl UHP-Regler auf eine lange Lebensdauer ausgelegt sind, gewährleistet eine regelmäßige Inspektion eine optimale Leistung.

Zur routinemäßigen Wartung gehören:

Dichtheitsprüfung
Überprüfung des Ausgangsdrucks
Sichtprüfung
Reinigung der Anschlüsse
Funktionsprüfung
Austausch verschlissener Komponenten
Vermeiden Sie unnötige Demontagen, da durch unsachgemäße Handhabung Verunreinigungen eindringen können.

Vorteile hochpräziser CO₂-UHP-Druckregler
Im Vergleich zu handelsüblichen Industriereglern bieten UHP-Regler zahlreiche Vorteile:

Hervorragende Erhaltung der Gasreinheit
Ausgezeichnete Druckstabilität
Geringere Partikelbildung
Geringere Feuchtigkeitskontamination
Extrem geringe Leckage
Schnellere Systemspülung
Verbesserte Fertigungsausbeute
Längere Lebensdauer
Geringerer Wartungsaufwand
Bessere Prozesswiederholbarkeit
Höhere Anlagenzuverlässigkeit
Langfristig niedrigere Betriebskosten
Diese Vorteile gewinnen in Branchen zunehmend an Bedeutung, in denen bereits geringste Verunreinigungen die Produktqualität beeinträchtigen können.

Zukünftige Trends
Da sich die Halbleitertechnologien in Richtung immer komplexerer Fertigungsknoten entwickeln, werden an Gasversorgungssysteme immer höhere Leistungsanforderungen gestellt.

Zukünftige UHP-Druckregler werden voraussichtlich folgende Merkmale aufweisen:

Integrierte Drucksensoren
Digitale Drucküberwachung
Fähigkeiten zur vorausschauenden Wartung
Intelligente IIoT-Konnektivität
Höhere Korrosionsbeständigkeit
Verbesserte Strömungsdynamik
Geringeres internes Totvolumen
Verbesserte Membranmaterialien
Kompaktere Bauformen
Bessere Kompatibilität mit automatisierten Gasschränken
Diese Innovationen werden die Prozesssteuerung, die Zuverlässigkeit der Anlagen und die Betriebseffizienz in Fertigungsanlagen der nächsten Generation weiter verbessern.

Ultrahochreine VCJ-Verbindungen und -Fittings
Ultra-Hochreinheits-VCJ-Verbindungen und -Fittings
Fazit
Hochpräzise CO₂-UHP-Druckregler sind weit mehr als einfache Druckminderer. Sie sind unverzichtbare Komponenten, die die Gasreinheit bewahren, den Versorgungsdruck stabilisieren, Verunreinigungen minimieren und eine wiederholbare Prozessleistung in anspruchsvollen industriellen Anwendungen gewährleisten.

Durch fortschrittliche technische Merkmale wie eine elektropolierte Konstruktion aus 316L-Edelstahl, eine Metallmembranabdichtung, extrem niedrige Helium-Leckraten, ein geringes Totvolumen und eine außergewöhnliche Druckregelgenauigkeit tragen moderne UHP-Regler dazu bei, die Integrität von hochreinem CO₂ von der Flasche bis zum Verwendungsort zu gewährleisten.

Ob in der Halbleiterfertigung, der pharmazeutischen Produktion, der Labortechnik, der Lebensmittelverarbeitung, der Lasertechnik oder anderen Präzisionsbranchen – die Investition in einen hochwertigen CO₂-UHP-Druckregler führt zu verbesserter Produktqualität, höheren Produktionsausbeuten, reduzierten Ausfallzeiten und langfristiger Betriebssicherheit. Da die Industrie weiterhin strengere Prozesstoleranzen und sauberere Produktionsumgebungen anstrebt, wird die Bedeutung einer zuverlässigen UHP-Druckregelung weiter zunehmen und sie zu einem grundlegenden Bestandteil jedes modernen Gasversorgungssystems machen.

Weitere Informationen darüber, wie hochpräzise CO₂-UHP-Druckregler die Gasreinheit und Prozesskonsistenz gewährleisten, finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
