Hochdurchfluss-Druckregler für ultrahochreine Gase: Präzisionsregelung für anspruchsvolle Anwendungen

In Branchen, in denen Präzision, Reinheit und Leistung von entscheidender Bedeutung sind, spielen Hochdurchfluss-Druckregler für ultrahochreine Gase eine entscheidende Rolle. Diese Spezialgeräte sind darauf ausgelegt, die Zufuhr von Gasen bei hohen Durchflussraten zu steuern und dabei ein außergewöhnlich hohes Reinheitsniveau aufrechtzuerhalten. Im Gegensatz zu Standardreglern sind sie für den Umgang mit ultrareinen Gasen ausgelegt, ohne Verunreinigungen einzubringen, was sie in Bereichen wie der Halbleiterfertigung, der pharmazeutischen Produktion und der Analysetechnik unverzichtbar macht. Dieser Artikel befasst sich eingehend mit den technischen Aspekten dieser Regler und beleuchtet ihre Konstruktionsprinzipien, Funktionsweise, wichtigsten Merkmale, Anwendungsbereiche sowie bewährte Verfahren für die Auswahl und Wartung.

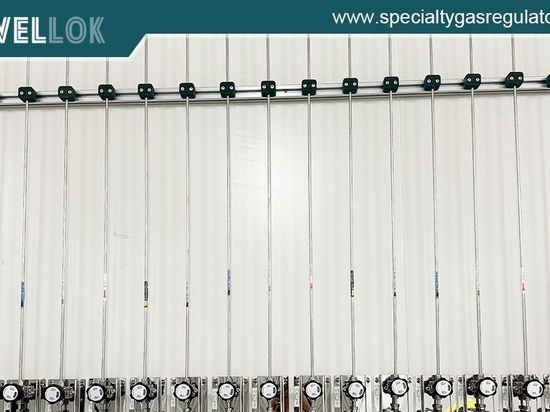

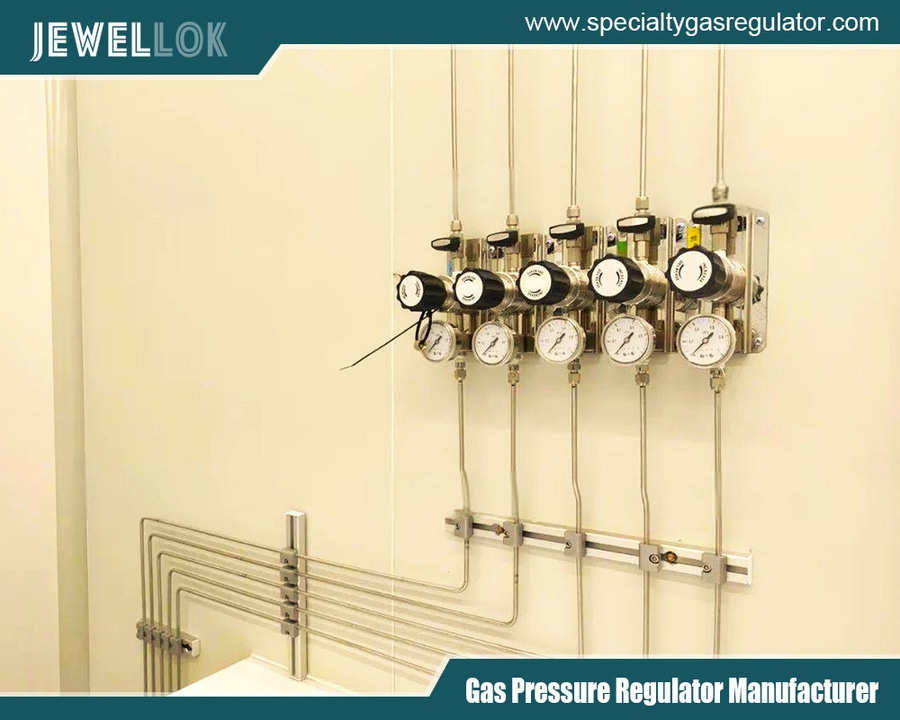

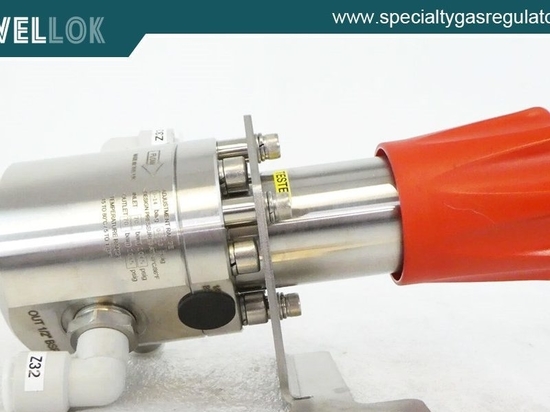

Hochdurchfluss-Druckregler für ultrahochreine Gase
Hochdurchfluss-Druckregler für ultrahochreine Gase
Grundlagen zu Gasdruckreglern

Im Kern sind Gasdruckregler Geräte, die den Druck eines Gases aus einer Hochdruckquelle, wie beispielsweise einer Gasflasche oder einer Rohrleitung, auf ein niedrigeres, nutzbares Niveau reduzieren und stabilisieren. Dies erreichen sie durch eine Kombination mechanischer Komponenten, darunter Membranen, Federn und Ventile. Die grundlegende Funktionsweise beruht auf einem Sensorelement, das den Druck auf der Ausgangsseite erfasst und die Ventilöffnung entsprechend anpasst, um einen eingestellten Ausgangsdruck aufrechtzuerhalten.

Hochdurchflussregler sind für Anwendungen optimiert, die große Gasdurchflussmengen erfordern, die oft 100 Standardkubikfuß pro Minute (SCFM) übersteigen. Varianten für ultrahochreine Gase (UHP) gehen noch einen Schritt weiter, indem sie sicherstellen, dass das Gas während des gesamten Regelvorgangs frei von Verunreinigungen bleibt. Die Reinheitsgrade in UHP-Systemen werden typischerweise in Teilen pro Milliarde (ppb) oder sogar in Teilen pro Billion (ppt) gemessen, was Materialien und Konstruktionen erfordert, die Ausgasung, Partikelbildung und chemische Reaktionen minimieren.

Konstruktionsprinzipien und Werkstoffe

Die Konstruktion von UHP-Gasdruckreglern für hohe Durchflussmengen unterliegt strengen Normen, wie beispielsweise denen der SEMI (Semiconductor Equipment and Materials International) und der ASTM (American Society for Testing and Materials). Zu den Schlüsselkomponenten zählen das Gehäuse, die Haube, die Membran, der Sitz und das Kegelventil.

Die Materialauswahl ist entscheidend für die Aufrechterhaltung der Reinheit. Zu den gängigen Werkstoffen gehört Edelstahl 316L, der elektropoliert wird, um eine Oberflächenrauheit von weniger als 10 Ra (mittlere Rauheit) zu erreichen und so die Partikelanhaftung zu verringern. Für korrosive Gase können Hastelloy- oder Monel-Legierungen verwendet werden. Membranen bestehen häufig aus PTFE (Polytetrafluorethylen) oder Metalllegierungen wie Elgiloy, um eine Permeation zu verhindern und eine hermetische Abdichtung zu gewährleisten.

Um hohe Durchflussmengen bewältigen zu können, verfügen diese Regler über größere Öffnungsquerschnitte und optimierte Strömungswege. Bei der Konstruktion kommen häufig CFD-Simulationen (Computational Fluid Dynamics) zum Einsatz, um Turbulenzen und Druckverluste zu minimieren und wo möglich eine laminare Strömung zu gewährleisten. Zur Überprüfung der Dichtheit wird standardmäßig eine Helium-Leckprüfung durchgeführt, wobei Leckraten von bis zu 1×10^-9 std cc/sec gemessen werden.

Funktionsprinzipien

UHP-Regler für hohe Durchflussmengen arbeiten entweder nach dem einstufigen oder dem zweistufigen Prinzip. Einstufige Regler sind einfacher aufgebaut und eignen sich für Anwendungen mit stabilen Eingangsdrücken, wobei sie eine direkte Druckreduzierung bewirken. Zweistufige Modelle bieten eine überlegene Stabilität, da die Druckreduzierung in zwei Schritten erfolgt, was ideal für Szenarien mit hohen Durchflussmengen ist, bei denen Schwankungen des Eingangsdrucks den Ausgangsdruck beeinflussen könnten.

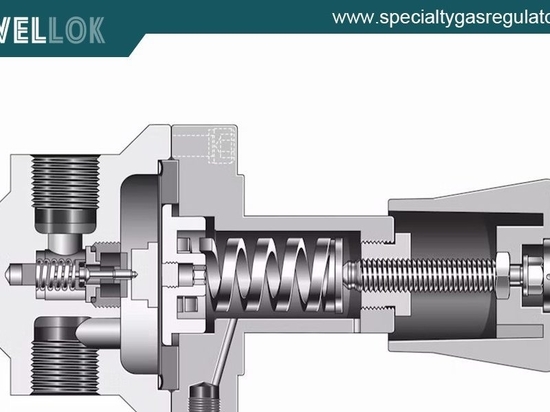

Ein typischer Mechanismus umfasst einen druckausgeglichenen Tellerventilkolben, der auf von der Membran erfasste Änderungen reagiert. Wenn der Druck auf der Ausgangsseite aufgrund eines erhöhten Bedarfs abfällt, biegt sich die Membran durch und öffnet das Ventil, um einen höheren Gasdurchfluss zu ermöglichen. Umgekehrt schließt steigender Druck das Ventil. Bei UHP-Anwendungen verhindern Konstruktionen mit festgebundener Membran eine Drehung der Spindel, wodurch die Partikelbildung durch Reibung reduziert wird.

Die Durchflusskapazität wird durch den Cv-Wert (Durchflusskoeffizient) quantifiziert, wobei Modelle für hohe Durchflussmengen Cv-Werte über 1,0 aufweisen. Die Druckbereiche können von Vakuum bis zu 6000 psig am Einlass reichen, wobei die Ausgangsdrücke präzise von 0 bis 500 psig geregelt werden. Die Reinheit wird durch Merkmale wie Spülanschlüsse zur Systemevakuierung und vakuumunterstützte Montage in Reinräumen der Klasse ISO 5 oder besser gewährleistet.

Wichtige Merkmale und Innovationen

Moderne UHP-Regler mit hohem Durchfluss verfügen über mehrere fortschrittliche Funktionen. Die elektronische Druckregelung integriert Sensoren und Aktoren für Anpassungen in Echtzeit und ermöglicht so die Anbindung an SCADA-Systeme (Supervisory Control and Data Acquisition). Dies ist besonders nützlich in automatisierten Prozessen, in denen sich die Durchflussraten dynamisch anpassen müssen.

Eine weitere Innovation ist der Einsatz von in das Reglergehäuse integrierten Sintermetallfiltern zum Auffangen von Partikeln im Submikronbereich. Einige Modelle verfügen über Selbstentlastungsmechanismen, um Überdruck sicher abzulassen, ohne die Umgebung zu kontaminieren. Für ultrareine Anwendungen können Regler mit Ausbrennfunktionen ausgestattet sein, um adsorbierte Feuchtigkeit oder flüchtige Stoffe zu entfernen.

Sicherheitsmerkmale sind fest integriert, darunter Berstscheiben zum Überdruckschutz und Sperrmechanismen, um unbefugte Einstellungen zu verhindern. Die Einhaltung von Richtlinien wie ATEX für explosionsgefährdete Bereiche gewährleistet die Eignung für gefährliche Umgebungen.

Anwendungen in der Industrie

UHP-Gasdruckregler mit hohem Durchfluss finden in verschiedenen Hightech-Branchen breite Anwendung. In der Halbleiterfertigung steuern sie die Zufuhr von Prozessgasen wie Stickstoff, Argon und Silan während des Ätzens und der Abscheidung von Wafern. Hohe Durchflussraten unterstützen großtechnische Produktionsanlagen, während UHP für fehlerfreie Chips sorgt, indem Verunreinigungen vermieden werden, die zu Ertragsverlusten führen könnten.

In der Pharmaindustrie steuern diese Regler die Gasversorgung für die Belüftung von Bioreaktoren und für Chromatographiesysteme. Ultrahochreines Gas ist unerlässlich, um mikrobielle Kontaminationen oder chemische Verunreinigungen zu verhindern, die die Wirksamkeit von Arzneimitteln beeinträchtigen könnten. Analyselabore nutzen sie für die Gaschromatographie-Massenspektrometrie (GC-MS), bei der eine gleichbleibende Zufuhr von Trägergasen wie Helium mit hohem Durchfluss für genaue Ergebnisse unerlässlich ist.

Weitere Anwendungsbereiche sind Tests in der Luft- und Raumfahrt, wo sie Hochdruck-Sauerstoff oder -Wasserstoff für Antriebssimulationen handhaben, sowie die Lebensmittelverarbeitung für die Verpackung unter modifizierter Atmosphäre mit CO₂ oder Stickstoff. Im Bereich der erneuerbaren Energien unterstützen sie Tests an Wasserstoff-Brennstoffzellen, die sowohl einen hohen Durchfluss für die Leistungsabgabe als auch UHP erfordern, um die Integrität des Katalysators zu gewährleisten.

Vorteile und Herausforderungen

Zu den wichtigsten Vorteilen von UHP-Reglern für hohe Durchflussmengen zählen eine gesteigerte Prozesseffizienz, reduzierte Ausfallzeiten und eine verbesserte Produktqualität. Durch die zuverlässige Bereitstellung großer Mengen reinen Gases minimieren sie den Abfall und optimieren die Ressourcennutzung. Ihre robuste Bauweise gewährleistet eine lange Lebensdauer, die bei ordnungsgemäßer Wartung oft mehr als 10 Jahre beträgt.

Allerdings gibt es auch Herausforderungen. Hohe Anschaffungskosten aufgrund hochwertiger Materialien und Fertigungsverfahren können ein Hindernis darstellen. Die Kompatibilität mit bestimmten Gasen erfordert eine sorgfältige Auswahl, um Reaktionen zu vermeiden – beispielsweise sollte Messing bei Ammoniak vermieden werden. Die Installation in Reinräumen erfordert eine spezielle Schulung, um eine versehentliche Kontamination zu verhindern.

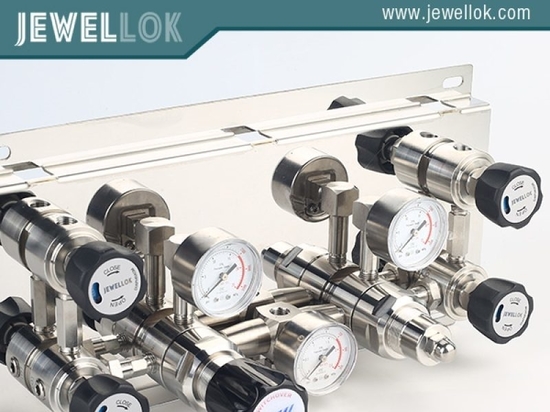

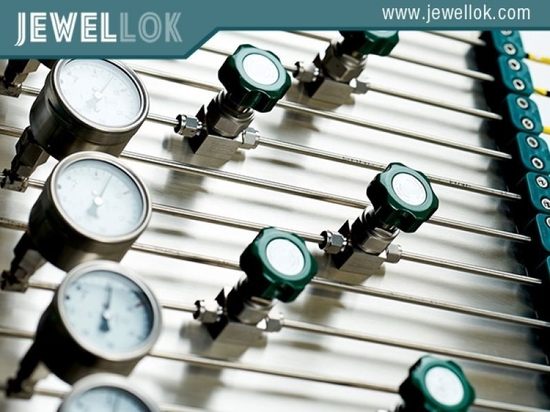

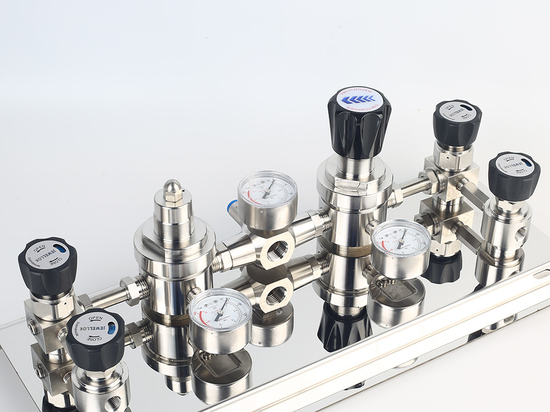

Hochdurchfluss-Druckregler für ultrahochreine Gase
Hochdurchfluss-Druckregler für ultrahochreine Gase
Bewährte Verfahren für Auswahl und Wartung

Die Auswahl des richtigen Druckreglers erfordert die Bewertung von Parametern wie Gasart, Durchflussrate, Druckanforderungen und Reinheitsanforderungen. Hilfsmittel wie Durchflusskurven und Kompatibilitätstabellen der Hersteller unterstützen diesen Prozess. Es ist ratsam, den Druckregler im Hinblick auf zukünftige Skalierbarkeit leicht überdimensioniert auszuwählen, dabei jedoch eine übermäßige Überdimensionierung zu vermeiden, um Instabilität zu verhindern.

Die Wartung ist entscheidend für eine lange Lebensdauer. Regelmäßige Inspektionen auf Undichtigkeiten, Membranverschleiß und Partikelablagerungen sind unerlässlich. Zur Reinigung sollten hochreine Lösungsmittel in kontrollierten Umgebungen verwendet werden. Eine Kalibrierung anhand rückverfolgbarer Standards gewährleistet die Genauigkeit; diese erfolgt in der Regel jährlich oder nach 5.000 Zyklen.

Zusammenfassend stellen Hochdurchfluss-Druckregler für ultrahochreine Gase den Gipfel der Gasregelungstechnologie dar und verbinden hohe Leistung mit kompromissloser Reinheit. Da die Industrie die Grenzen in der Präzisionsfertigung und Forschung immer weiter verschiebt, werden sich diese Geräte weiterentwickeln und intelligente Funktionen sowie nachhaltige Materialien integrieren, um neuen Anforderungen gerecht zu werden.

Weitere Informationen zu Hochdurchfluss-Druckreglern für ultrahochreine Gase finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
