Ein umfassender Leitfaden zu UHP-Gasdruckreglern aus Edelstahl 316L

UHP-Gasdruckregler (Ultra High Purity) sind unverzichtbare Komponenten in Branchen, in denen eine Verunreinigung der Gase Prozesse, Sicherheit oder Produktqualität beeinträchtigen kann. Diese Regler bestehen hauptsächlich aus Edelstahl 316L und sind für den Einsatz mit Gasen mit einem Reinheitsgrad von 99,999 % oder höher ausgelegt. Sie spielen eine entscheidende Rolle in Anwendungen wie der Halbleiterfertigung, der pharmazeutischen Produktion, der Gaschromatographie und der Handhabung von Spezialgasen. Dieser Leitfaden bietet einen umfassenden Überblick über UHP-Gasdruckregler aus Edelstahl 316L und behandelt deren Aufbau, Werkstoffe, Funktionsweise, Auswahl, Anwendungsbereiche, Wartung sowie Sicherheitsaspekte. Durch das Verständnis dieser Geräte können Ingenieure und Techniker optimale Leistung und Zuverlässigkeit in Umgebungen mit hohen Anforderungen gewährleisten.

UHP-Regler unterscheiden sich von Standard-Druckreglern durch ihr minimales Innenvolumen, ihre überragende Materialreinheit und ihren kontaminationsfreien Betrieb. Die Verwendung von Edelstahl 316L, einer kohlenstoffarmen Variante des Edelstahls 316, verbessert die Korrosionsbeständigkeit und verringert das Risiko von Ausgasungen oder Partikelabgabe. Diese Eigenschaften machen sie unverzichtbar für den Umgang mit toxischen, korrosiven, brennbaren oder reaktiven Gasen wie Silan, Chlorwasserstoff oder ultrareinem Stickstoff.

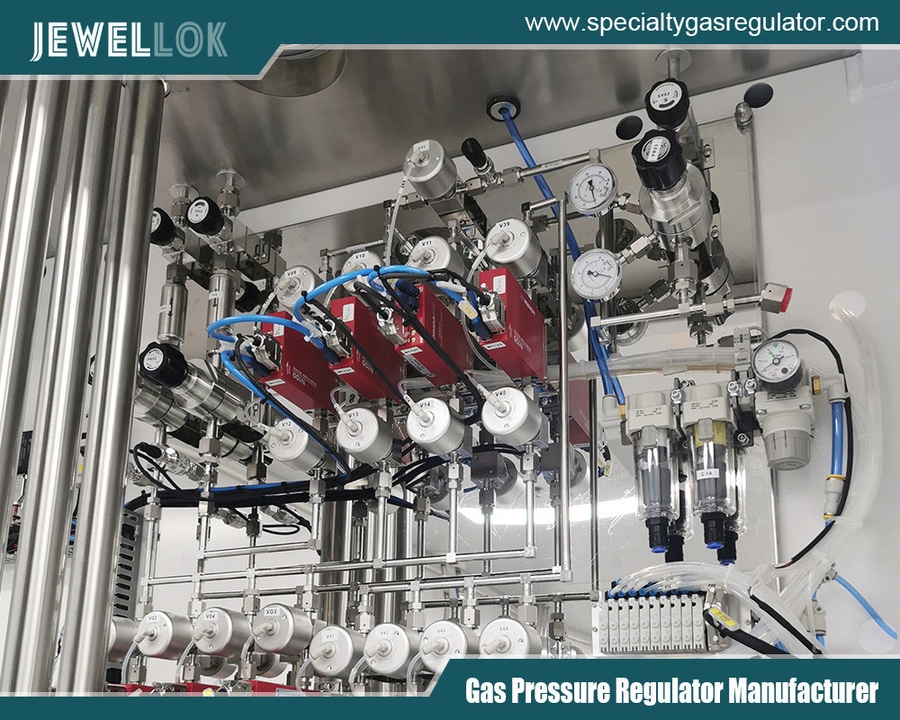

UHP-Gasdruckregler aus Edelstahl 316L
UHP-Gasdruckregler aus Edelstahl 316L
UHP-Anforderungen verstehen

Ultrahochreinheitssysteme erfordern Regler, die verhindern, dass selbst geringste Spuren von Verunreinigungen in den Gasstrom gelangen. Verunreinigungen wie Feuchtigkeit, Sauerstoff oder Partikel können zu Defekten in der Mikroelektronik oder zu Ungenauigkeiten bei Analysegeräten führen. UHP-Regler erreichen dies durch spezielle Fertigungstechniken, darunter die Bearbeitung von Stangenmaterial anstelle von Schmiedeteilen, was zu einer dichteren Kornstruktur und glatteren Innenoberflächen führt. Oberflächenbeschaffenheiten mit niedrigen Ra-Werten (mittlere Rauheit) minimieren Bereiche, an denen Partikel haften bleiben können.

In der Halbleiterfertigung werden UHP-Gase beispielsweise in Prozessen wie der chemischen Gasphasenabscheidung (CVD) eingesetzt, bei denen die Reinheit direkten Einfluss auf die Ausbeute hat. Regler müssen Normen wie SEMI F20 für Materialien in UHP-Qualität erfüllen, wodurch sichergestellt wird, dass der Edelstahl 316L einem sekundären Umschmelzvorgang unterzogen wird, um Verunreinigungen auf ein absolutes Minimum zu reduzieren. Dieser Reinheitsgrad betrifft nicht nur das Material, sondern auch den Montageprozess, der häufig in Reinräumen der Klasse ISO 4 durchgeführt wird, um Verunreinigungen aus der Luft zu vermeiden.

Eigenschaften von Edelstahl 316L

Edelstahl 316L ist aufgrund seiner außergewöhnlichen Eigenschaften das Material der Wahl für UHP-Gasdruckregler. Er enthält 16–18 % Chrom, 10–14 % Nickel und 2–3 % Molybdän, wobei der Kohlenstoffgehalt auf 0,03 % begrenzt ist, um die Karbidausfällung beim Schweißen zu verhindern. Diese Zusammensetzung sorgt für eine hervorragende Beständigkeit gegen Lochfraß und Spaltkorrosion, insbesondere in chloridreichen Umgebungen.

In UHP-Anwendungen verhindert die chemische Inertheit von 316L die Adsorption und das Ausgasen von Verunreinigungen. Im Gegensatz zu Elastomermaterialien nehmen Edelstahlmembranen weder Feuchtigkeit noch Kohlenwasserstoffe auf und gewährleisten so die Gasintegrität. Das Elektropolieren verbessert die Oberfläche zusätzlich, indem es mikroskopische Unebenheiten beseitigt und so eine passivierte Schicht bildet, die Korrosion und Partikelbildung verhindert. Bei hochkorrosiven Gasen können Varianten wie Hastelloy C-22 für die Innenteile verwendet werden, doch 316L bleibt der Standard für Gehäuse und medienberührte Teile.

Die mechanische Festigkeit des Materials ermöglicht es den Reglern, Eingangsdrücke von bis zu 6000 psig standzuhalten und gleichzeitig präzise Ausgangsdrücke von nur 0,1 psig zu liefern. Seine Schweißbarkeit ermöglicht autogene Stumpfschweißverbindungen, wodurch Leckpfade reduziert und die Heliumdichtheit gewährleistet werden.

Aufbau und Komponenten von UHP-Reglern

Ein typischer UHP-Gasdruckregler aus Edelstahl 316L besteht aus drei Hauptelementen: einem Vorspannmechanismus, einem Sensorelement und einem Regelelement. Der Vorspannmechanismus, häufig eine über einen Handknopf einstellbare Feder, legt den gewünschten Ausgangsdruck fest. Das Messelement ist in der Regel eine Edelstahlmembran, die Druckänderungen erfasst und das Steuerelement betätigt – einen Kegel oder ein Ventil, das den Durchfluss durch eine Blende reguliert.

UHP-Konstruktionen verwenden Gehäuse aus Vollmaterial, um das Innenvolumen zu minimieren, was eine schnelle Spülung ermöglicht und Toträume reduziert, in denen sich Verunreinigungen ansammeln könnten. Die Membranen bestehen aus Edelstahl 316L, um eine Zersetzung des Elastomers zu vermeiden, und die Dichtungen sind als Metall-auf-Metall-Dichtungen ausgeführt, um eine leckagefreie Funktion zu gewährleisten. Bei korrosiven Gasen sind Konstruktionen mit festem Sitz, bei denen der Sitz am Ventilkegel befestigt ist, üblich, um eine Erosion des Sitzes zu verhindern.

Zu den weiteren Merkmalen gehören Manometer zur Überwachung des Ein- und Ausgangsdrucks, Überdruckventile zum Schutz vor Überdruck sowie Filter zum Auffangen von Partikeln. Modelle mit hohem Durchfluss können für die Fernsteuerung kuppelbelastete Konfigurationen verwenden, während kompakte Ausführungen für beengte Einbausituationen geeignet sind.

Funktionsprinzipien

UHP-Regler arbeiten nach dem Prinzip des Kräftegleichgewichts. Das Eingangsgas strömt unter hohem Druck ein und drückt gegen das Steuerelement. Die Belastungsfeder drückt die Membran zusammen und öffnet das Ventil, um den Durchfluss zu ermöglichen, bis der Ausgangsdruck die Federkraft ausgleicht. Bei Änderungen des nachgeschalteten Bedarfs passt die Membran die Ventilstellung an, um einen konstanten Ausgangsdruck aufrechtzuerhalten.

Einstufige Regler führen diesen Vorgang in einem Schritt durch und eignen sich für stabile Eingangsdrücke. Zweistufige Modelle verfügen über eine zusätzliche Zwischendruckstufe, die eine gleichbleibende Förderleistung auch bei nachlassendem Flaschendruck gewährleistet. Bei UHP-Reglern trägt ein geringes Innenvolumen zu einem schnellen Gleichgewicht bei, und Funktionen wie Querentlüftungsvorrichtungen ermöglichen das Spülen mit Inertgas während des Flaschenwechsels, wodurch eine Verunreinigung durch Umgebungsluft verhindert wird.

Bei Reglern mit Kuppelbelastung ersetzt Gas- oder Luftdruck die Feder, was präzise Fernverstellungen ermöglicht. Dies ist ideal für automatisierte Systeme in Reinräumen.

Anwendungen

UHP-Regler aus Edelstahl 316L sind in Halbleiterfabriken unverzichtbar, um Prozessgase wie Arsin oder Phosphin ohne Verunreinigungen zuzuführen. In der Pharmaindustrie regeln sie Inertgase für sterile Umgebungen. Analyselabore nutzen sie für Trägergase in der Chromatographie, um genaue Messergebnisse zu gewährleisten.

Weitere Anwendungsbereiche sind die Luft- und Raumfahrt für Kraftstoffsysteme, die Lebensmittelverarbeitung zur CO₂-Regelung sowie die Forschung im Umgang mit Spezialgasen. Hochdruckmodelle dienen zur Unterstützung von Kalibrierstandards, während Rückdruckregler Systeme vor Überdruck in Entlüftungsleitungen schützen.

Auswahlkriterien

Bei der Auswahl eines UHP-Reglers müssen die Gasart (korrosiv, toxisch oder inert), die Druckbereiche (Eingangsdruck bis zu 10.000 psig, Ausgangsdruck 0–500 psig), die Durchflussraten (bis zu 250 scfm) und die Reinheitsanforderungen berücksichtigt werden. Die Materialverträglichkeit ist von entscheidender Bedeutung – 316L für halbkorrosive Gase, verbesserte Legierungen für aggressive Gase.

Berücksichtigen Sie den Einbauort: zylindermontiert bei hohen Eingangsdrücken oder am Verwendungsort für höchste Präzision. Zweistufig bei schwankender Versorgung, einstufig zur Leitungsregelung. Merkmale wie Elektropolieren, Oberflächen mit niedrigem Ra-Wert und die Montage im Reinraum gewährleisten die Einhaltung der UHP-Anforderungen. Planen Sie Kosten für Zubehör wie Verteiler oder Spülsysteme ein.

Installation und Wartung

Die Installation erfordert saubere, trockene Umgebungen. Verwenden Sie kompatible Anschlüsse, spülen Sie die Leitungen mit Inertgas und führen Sie eine Dichtheitsprüfung mit Helium durch. Befestigen Sie das Gerät sicher, um Vibrationen zu vermeiden.

Zur Wartung gehören regelmäßige Dichtheitsprüfungen an den Anschlüssen mit Seifenlösung. Bei gefährlichen Gasen vor und nach dem Gebrauch spülen. Beschädigte Membranen austauschen; Innenteile nur mit zugelassenen Lösungsmitteln reinigen. Abschaltverfahren: Ventile schließen, Druck ablassen, spülen und sicher trennen. Eine jährliche Kalibrierung gewährleistet die Genauigkeit.

Sicherheitshinweise

Sicherheit ist bei UHP-Reglern, die mit gefährlichen Gasen arbeiten, von entscheidender Bedeutung. Verwenden Sie die Geräte in gut belüfteten Bereichen mit Gasdetektoren. Überdruckentlastung verhindert Explosionen; Konstruktionen mit gebundener Membran begrenzen Ausfälle. Halten Sie Normen wie CGA für Anschlüsse ein. Schulungen zum Umgang mit toxischen Gasen verringern Risiken.

UHP-Gasdruckregler aus Edelstahl 316L
UHP-Gasdruckregler aus Edelstahl 316L
Fazit

UHP-Gasdruckregler aus Edelstahl 316L sind technische Meisterleistungen, die die Reinheit in anspruchsvollen Anwendungen gewährleisten. Ihre robuste Bauweise, die hervorragende Materialqualität und ihre präzise Funktionsweise machen sie unverzichtbar. Durch die Einhaltung bewährter Verfahren bei Auswahl, Installation und Wartung können Anwender eine zuverlässige Leistung und lange Lebensdauer erzielen. Im Zuge der industriellen Weiterentwicklung werden diese Regler auch weiterhin Innovationen bei der Versorgung mit hochreinen Gasen unterstützen.
