Ultrahochreines Membranventil vs. Faltenbalgventil: Was eignet sich besser für Halbleiter-Gassysteme?

{{{sourceTextContent.subTitle}}}

Ultrahochreines Membranventil vs. Faltenbalgventil: Was eignet sich besser für Halbleiter-Gassysteme?

{{{sourceTextContent.description}}}

In der modernen Halbleiterfertigung gehören Gasversorgungssysteme zu den wichtigsten Infrastruktureinrichtungen innerhalb einer Fertigungsanlage (Fab). Prozesse wie die chemische Gasphasenabscheidung (CVD), die Atomlagenabscheidung (ALD), die Ionenimplantation und das Plasmaätzen sind alle auf ultrareine Spezialgase angewiesen, die mit absoluter Präzision zugeführt werden müssen. Selbst mikroskopisch kleine Verunreinigungen, Partikelbildung oder Leckagen können sich negativ auf die Waferausbeute, die Zuverlässigkeit der Bauelemente und die Prozessstabilität auswirken.

Aus diesem Grund spielen Ventile für ultrahochreine (UHP) Gase eine zentrale Rolle in Gasverteilungssystemen für die Halbleiterindustrie. Unter den vielen verfügbaren Ventiltechnologien dominieren zwei Bauarten die Branche: ultrahochreine Membranventile und Balgventile. Beide sind für Rein-Gas-Anwendungen konzipiert, unterscheiden sich jedoch erheblich in ihrem Aufbau, ihren Dichtungsmechanismen und ihren Betriebseigenschaften.

Dieser Artikel beleuchtet die Unterschiede zwischen UHP-Membranventilen und UHP-Balgventilen, vergleicht deren Leistung in Halbleiter-Gasversorgungssystemen und erläutert, welche Ventiltechnologie für bestimmte Halbleiteranwendungen besser geeignet ist.

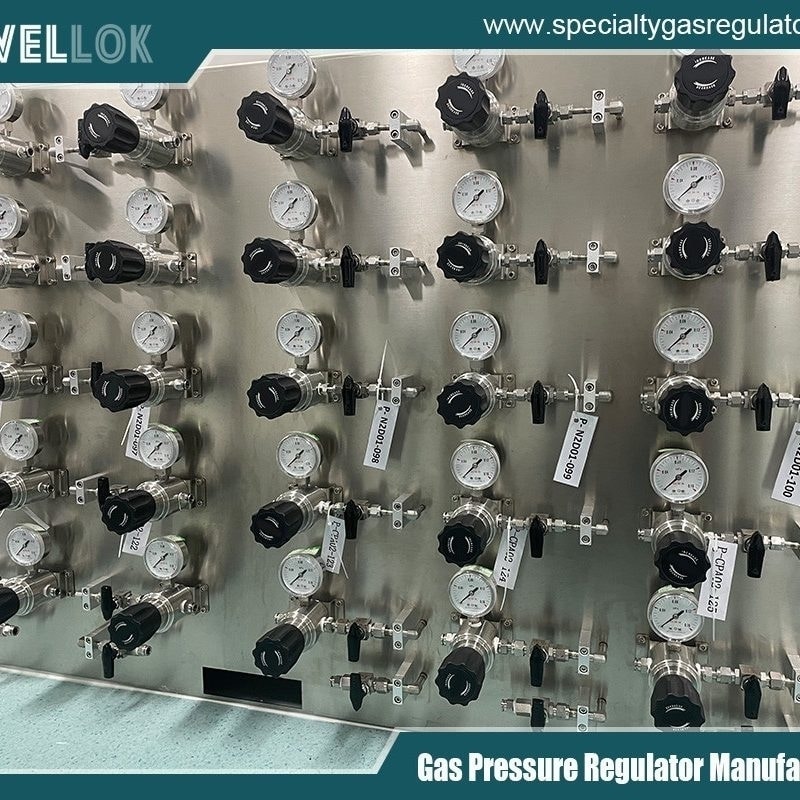

Ultrahochreine (UHP) Membranventile und Druckminderer aus Edelstahl 316L
Ultrahochreine (UHP) Membranventile und Druckminderer aus Edelstahl 316L
Anforderungen an Halbleiter-Gasversorgungssysteme verstehen
Halbleiter-Gasversorgungssysteme stellen weitaus höhere Anforderungen als herkömmliche industrielle Fluidsysteme. In modernen Halbleiterfabriken werden üblicherweise Gase mit Reinheitsgraden von 5N, 6N oder sogar über 99,9999 % verwendet. Viele Prozessgase sind zudem korrosiv, toxisch, pyrophor oder feuchtigkeitsempfindlich.

Zu den typischen Anforderungen an Halbleiter-Gassysteme gehören:

Extrem niedrige Leckageraten
Minimale Partikelbildung
Geringes Totvolumen
Hervorragende Spüleffizienz
Korrosionsbeständigkeit
Hohe Lebensdauer
Kompatibilität mit Vakuumumgebungen
Stabile und wiederholbare Durchflussregelung
Selbst winzige Hohlräume im Inneren können Feuchtigkeit oder Kohlenwasserstoffe einschließen, die später als Verunreinigungen wieder in den Gasstrom gelangen. Die Minimierung des Totvolumens ist daher in UHP-Gassystemen unerlässlich.

Um diese strengen Standards zu erfüllen, verwenden Halbleiterhersteller in der Regel elektropolierte Ventile aus 316L-Edelstahl, die in Reinraumumgebungen montiert und mittels Helium-Lecktest auf extrem niedrige Leckraten geprüft werden.

Was ist ein Ultrahochreinheits-Membranventil?
Ein Ultrahochreinheits-Membranventil nutzt eine flexible Membran, um das Prozessgas vom Stellantrieb und den beweglichen mechanischen Komponenten zu trennen. Die Membran bewegt sich vertikal, um den Ventilsitz abzudichten und so den Gasdurchflussweg zu öffnen oder zu schließen.

Die Membran fungiert als physikalische Barriere zwischen dem Gasmedium und den externen mechanischen Teilen, wodurch herkömmliche Spindeldichtungen überflüssig werden. Diese Konstruktion reduziert Leckage- und Kontaminationsrisiken drastisch.

Hauptmerkmale von UHP-Membranventilen
1. Geringe Partikelbildung
Membranventile sind speziell darauf ausgelegt, Reibung zu minimieren und gleitende Teile innerhalb des mit dem Medium in Berührung kommenden Strömungswegs zu vermeiden. Dies reduziert die Partikelbildung während des Betriebs und macht sie ideal für Halbleiterprozesse.

2. Minimales Totvolumen
Moderne UHP-Membranventile verfügen über optimierte Innengeometrien mit hohlraumfreien oder nahezu null Totraum-Konstruktionen. Dies verbessert die Spüleffizienz und verringert die Gaseinschlüsse.

3. Hervorragende Dichtheit
Hochwertige Membranventile erreichen in der Regel Helium-Leckraten unter 1×10⁻⁹ std·cm³/s He und eignen sich somit für den Umgang mit toxischen und korrosiven Gasen.

4. Hervorragende Oberflächenreinheit
Die meisten Membranventile in Halbleiterqualität nutzen:

elektropolierte Innenflächen
Edelstahl 316L VIM/VAR
Ultraschallreinigung
Montage und Verpackung im Reinraum
Diese Verfahren tragen dazu bei, die Standards für ultrareine Gasreinheit einzuhalten.

5. Hohe Korrosionsbeständigkeit
UHP-Membranventile werden häufig für korrosive Gase eingesetzt, wie zum Beispiel:

HCl
Cl₂
NH₃
WF₆
HF
Membranen aus Speziallegierungen und elektropolierter Edelstahl verbessern die chemische Verträglichkeit und die langfristige Zuverlässigkeit.

Was ist ein Balgventil?
Ein Balgventil nutzt eine geschweißte Metallbalgbaugruppe, um das Prozessgas von der äußeren Umgebung zu isolieren. Der Balg dehnt sich während des Ventilbetriebs aus und zieht sich wieder zusammen, wobei eine hermetische Abdichtung aufrechterhalten wird.

Im Gegensatz zu Membranventilen werden Faltenbalgventile häufig in Vakuumsystemen, Hochtemperaturanwendungen und Hochdruckgassystemen eingesetzt, wo eine Metall-auf-Metall-Abdichtung für zusätzliche Langlebigkeit sorgt.

Faltenbalgventile kommen häufig zum Einsatz in:

Ultrahochvakuum-Systemen (UHV)
Analytischen Messgeräten
Forschungslabore
Vakuumtransfersysteme
Bestimmte Halbleiter-Prozessanlagen
Wesentliche Merkmale von Faltenbalgventilen
1. Hermetische Metallabdichtung
Faltenbalgventile verwenden vollständig aus Metall geschweißte Faltenbalgbaugruppen, die unter Vakuumbedingungen eine äußerst zuverlässige Dichtleistung bieten.

Dadurch eignen sie sich hervorragend für:

Vakuumisolierung
Hochtemperaturumgebungen
Vakuumkammern
Analytische Gassysteme
2. Höhere Druck- und Temperaturbeständigkeit
Im Vergleich zu Membranventilen vertragen Faltenbalgventile im Allgemeinen:

Höhere Betriebstemperaturen
Größere Druckbereiche
Aggressivere Vakuumzyklen
3. Höhere Ermüdungsfestigkeit
Metallbälge bieten in einigen anspruchsvollen mechanischen Anwendungen eine hervorragende Haltbarkeit, insbesondere dort, wo eine elastomerfreie Konstruktion erforderlich ist.

4. Etwas größeres Innenvolumen
Balgventile verfügen häufig über größere Innenräume als Membranventile. Dies kann das Totvolumen erhöhen und die Spüleffizienz in Anwendungen zur Verteilung von ultrahochreinen Gasen verringern.

Membranventil vs. Faltenbalgventil: Technischer Vergleich
1. Reinheitsleistung
Vorteil des Membranventils
Bei Gasversorgungssystemen für die Halbleiterindustrie hat die Reinheit in der Regel höchste Priorität. Membranventile sind speziell für den Umgang mit ultrareinem Gas optimiert und zeichnen sich durch minimale interne Einschlusszonen sowie eine reduzierte Partikelbildung aus.

Balgventile weisen unter Umständen größere Innenräume und komplexere Strömungswege auf, was das Kontaminationsrisiko beim Gaswechsel und bei der Spülung erhöhen kann.

Da die Halbleiter-Struktursgrößen weiter auf unter 5 nm schrumpfen, werden die Anforderungen an die Kontaminationstoleranz immer strenger. Die Minimierung von eingeschlossener Feuchtigkeit und Kohlenwasserstoffen ist von entscheidender Bedeutung.

Gewinner: Membranventil

2. Partikelbildung
Partikelkontamination ist eine der Hauptursachen für Waferdefekte.

Membranventile reduzieren die Partikelbildung, weil:

keine gleitenden Spindeldichtungen mit dem Prozessgas in Kontakt kommen
glatte, elektropolierte Oberflächen die Reibung verringern
die Strömungswege auf Reinheit optimiert sind
Balgventile können aufgrund ihrer Balgbewegung und ihrer inneren Geometrie leicht höhere Partikelkonzentrationen erzeugen.

Gewinner: Membranventil

3. Dichtheit
Beide Ventiltypen bieten eine außergewöhnliche Dichtheit.

Balgventile sorgen für eine hervorragende hermetische Abdichtung unter Vakuumbedingungen, während Membranventile extrem niedrige Helium-Leckraten erzielen, die für toxische Halbleitergase geeignet sind.

Bei den meisten Halbleiter-Gaspanels und Ventilverteilerkästen (VMBs) übertreffen Membranventile die Anforderungen an die Dichtheit bereits.

Gewinner: Unentschieden

4. Vakuumverträglichkeit
Balgventile werden häufig in Ultrahochvakuum-Anwendungen bevorzugt, da ihre vollständig aus Metall bestehenden Dichtungsstrukturen unter Tiefvakuumbedingungen außergewöhnlich gut funktionieren.

Membranventile können ebenfalls unter Vakuum betrieben werden, doch in spezialisierten Vakuumisolationssystemen dominieren traditionell Faltenbalgventile.

Gewinner: Faltenbalgventil

5. Totvolumen und Spüleffizienz
Das Totvolumen ist ein wichtiges Thema in Halbleiter-Gasversorgungssystemen, da eingeschlossenes Gas folgende Probleme verursachen kann:

Kreuzkontamination
Feuchtigkeitsrückhalt
Langsamere Gasumschaltung
Längere Spülzeiten
Membranventile zeichnen sich typischerweise durch folgende Merkmale aus:

Kompakte Strömungswege
Nahezu null Totraum
Schnellere Spüleffizienz
Balgventile weisen im Allgemeinen größere Innenräume auf.

Gewinner: Membranventil

6. Wartung und Wartungsfreundlichkeit
Membranventile lassen sich in Halbleiter-Gasschränken und -Verteilungssystemen relativ einfach warten und austauschen.

Balgbaugruppen können komplexer und in der Reparatur teurer sein, wenn es zu Ermüdungsbrüchen kommt.

Gewinner: Membranventil

7. Hochtemperaturbeständigkeit
Balgventile vertragen im Allgemeinen höhere Temperaturen als Membranventile, da sie auf vollständig metallischen Dichtungsstrukturen basieren.

Dies macht Balgventile attraktiv für:

Vakuumöfen
Analysesysteme
Hochtemperatur-Prozessumgebungen
Gewinner: Balgventil

Welches Ventil eignet sich besser für Halbleiter-Gassysteme?
Für die meisten Anwendungen in der Halbleiter-Gasversorgung gelten ultrahochreine Membranventile als die bessere Wahl.

Branchenquellen bezeichnen Membranventile durchweg als Standardlösung für:

Gasschränke
Ventilverteilerkästen (VMBs)
Gas-Sticks
Verteilung von Spezialgasen in Großmengen
Anschlusssysteme für Werkzeuge
Gas-Steuerpulte am Einsatzort
Zu ihren Vorteilen zählen:

Geringere Partikelbildung
Bessere Spüleffizienz
Reduziertes Totvolumen
Hervorragende Korrosionsbeständigkeit
Hohe Lebensdauer
Überragende Reinheit
Diese Eigenschaften unterstützen direkt die Ziele der Halbleiterfertigung, nämlich die Maximierung der Ausbeute und die Aufrechterhaltung ultrareiner Prozessbedingungen.

Balgventile sind nach wie vor in speziellen Anwendungen von Bedeutung, darunter:

Ultrahochvakuumsysteme
Hochtemperaturprozesse
Vakuummesstechnik
Forschungs- und Analysegeräte
Für die gängige Verteilung von Spezialgasen in der Halbleiterindustrie werden jedoch in der Regel Membranventile bevorzugt.

Typische Halbleiteranwendungen für jeden Ventiltyp
Anwendungen für UHP-Membranventile
Halbleiter-Gasschränke
VMB/VMP-Systeme
CVD-Gasverteilung
ALD-Prozessgassteuerung
Förderung von Spezialgasen in großen Mengen
Spülgassysteme
Handhabung toxischer Gase
Verteilung korrosiver Gase
Anwendungen für Balgventile
Ultrahochvakuumkammern
Vakuumtransfersysteme
Forschungsgeräte
Analysegeräte
Hochtemperatur-Vakuumleitungen
Vakuumisolationsanwendungen
Zukünftige Trends in der UHP-Ventiltechnologie
Da sich die Halbleiterfertigung in Richtung kleinerer Prozessknoten und fortschrittlicherer Verpackungstechnologien entwickelt, ändern sich auch die Anforderungen an UHP-Ventile kontinuierlich.

Zukünftige Ventilentwicklungen konzentrieren sich auf:

Geringere Partikelbildung
Reduziertes Totvolumen
Schnellere Spülzyklen
Verbesserte Korrosionsbeständigkeit
Höhere Lebensdauer
Intelligente pneumatische Betätigung
Fortschrittliche Oberflächenbehandlungstechnologien
Hersteller setzen zudem zunehmend Folgendes ein:

VIM/VAR-Edelstahl
Verbesserte Elektropolierverfahren
Reinraum-zertifizierte Montageprozesse
Verbesserte Helium-Dichtheitsprüfung
Diese Verbesserungen zielen darauf ab, den wachsenden Anforderungen der fortschrittlichen Halbleiterfertigung und der Chip-Herstellung der nächsten Generation gerecht zu werden.

Hochdruck-Wasserstoff-Verteilersystem
Hochdruck-Wasserstoff-Verteilersystem
Fazit
Sowohl Ultrahochreinheits-Membranventile als auch Balgventile spielen eine wichtige Rolle in Fluidsteuerungssystemen für die Halbleiterindustrie, sind jedoch für unterschiedliche Betriebsumgebungen optimiert.

Membranventile zeichnen sich aus durch:

Handhabung ultrareiner Gase
Geringe Partikelbildung
Minimales Totvolumen
Gasverteilung in der Halbleiterindustrie
Anwendungen mit korrosiven Spezialgasen
Balgventile zeichnen sich aus durch:

Vakuumisolierung
Hochtemperatursysteme
Ultrahochvakuum-Umgebungen
Spezialisierte analytische Anwendungen
Für die meisten Gasversorgungssysteme in der Halbleiterindustrie bleibt das ultrahochreine Membranventil die bevorzugte Lösung, da es die beste Balance zwischen Reinheit, Dichtheit, Spüleffizienz und Kontaminationskontrolle bietet.

Da sich die Halbleiterfertigung immer weiter in Richtung immer fortschrittlicherer Prozesstechnologien entwickelt, wird die Bedeutung von leistungsstarken UHP-Membranventilen weiter zunehmen.
