Wie Ätzgas-Panels für Halbleiter die Prozessstabilität und Ausbeute verbessern

{{{sourceTextContent.subTitle}}}

Wie Ätzgas-Panels für Halbleiter die Prozessstabilität und Ausbeute verbessern

{{{sourceTextContent.description}}}

In der modernen Halbleiterfertigung ist Präzision das A und O. Da die Geometrien der Bauelemente auf Nanometergröße schrumpfen und die Komplexität der Prozesse weiter zunimmt, ist die Aufrechterhaltung stabiler und wiederholbarer Prozessbedingungen zu einer entscheidenden Herausforderung geworden. Unter den vielen Teilsystemen, die die Fertigung unterstützen, spielen Ätzgaspanels eine zentrale Rolle bei der Gewährleistung einer gleichmäßigen Gaszufuhr, der Prozessintegrität und letztlich einer hohen Ausbeute an Bauelementen.

Halbleiter-Ätzprozesse – sei es Plasmaätzen, reaktives Ionenätzen (RIE) oder tiefes reaktives Ionenätzen (DRIE) – sind in hohem Maße auf eine präzise Steuerung von Gasdurchfluss, Druck und Reinheit angewiesen. Selbst geringfügige Schwankungen können zu Defekten wie Kantenrauheit, ungleichmäßiger Ätzung oder unvollständiger Strukturbildung führen. Hier machen fortschrittliche Ätzgasversorgungssysteme einen messbaren Unterschied.

Dieser Artikel untersucht, wie Ätzgasversorgungssysteme für Halbleiter die Prozessstabilität und Ausbeute verbessern, wobei der Schwerpunkt auf dem Systemdesign, den Schlüsseltechnologien und deren direkten Auswirkungen auf die Fertigungsleistung liegt.

Hersteller von Hochdruck-Spezialgasreglern
Hersteller von Hochdruck-Spezialgasreglern
Was ist ein Ätzgasversorgungssystem für Halbleiter?

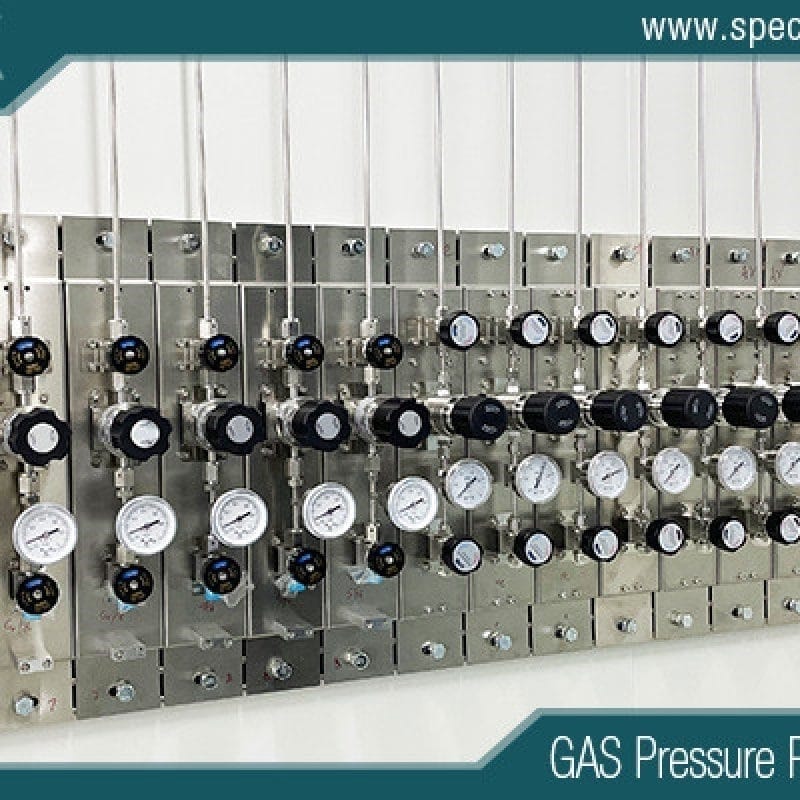

Ein Ätzgas-Panel für Halbleiter ist ein hochtechnisiertes Gasversorgungssystem, das dafür ausgelegt ist, Prozessgase aus Großversorgungsquellen (Gasschränke oder Großgassysteme) mit äußerster Präzision und Reinheit an Ätzanlagen zu liefern.

Diese Panels umfassen in der Regel:

Druckregler
Massendurchflussregler (MFCs)
Hochreinheitsventile (z. B. Membranventile)
Filter und Reinigungsvorrichtungen
Druckwandler und Sensoren
Automatisierte Steuerungssysteme
Sie sind dafür verantwortlich, Gase wie fluorhaltige Verbindungen (z. B. CF₄, SF₆), Chlorgase (Cl₂, BCl₃), Sauerstoff (O₂) und Inertgase (Ar, N₂) unter streng kontrollierten Bedingungen zuzuführen.

Die Bedeutung der Prozessstabilität beim Ätzen
Prozessstabilität bezeichnet die Fähigkeit, Prozessparameter über einen längeren Zeitraum hinweg konstant zu halten. Beim Ätzen von Halbleitern gehören zu den kritischen Parametern:

Gasdurchflussrate
Kammerdruck
Gaszusammensetzung
Temperatur
Plasmadichte
Jede Instabilität bei der Gaszufuhr kann sich direkt auswirken auf:

die Konsistenz der Ätzrate
die Profilsteuerung (Anisotropie vs. Isotropie)
Selektivität zwischen Materialien
Kontrolle der kritischen Abmessung (CD)
Bei fortschrittlichen Strukturgrößen (z. B. 7 nm, 5 nm und darunter) sind die Toleranzen extrem eng. Selbst eine geringe Abweichung im Gasdurchfluss (±1 %) kann zu inakzeptablen Schwankungen zwischen Wafern oder Chargen führen.

Wichtige Möglichkeiten, wie Ätzgas-Panels die Prozessstabilität verbessern
1. Präzise Gasdurchflussregelung
Moderne Ätzgas-Panels verwenden leistungsstarke Massendurchflussregler (MFCs), die Gase mit außergewöhnlicher Genauigkeit und Wiederholbarkeit zuführen können.

Vorteile:

Stabile Plasmachimie
Gleichbleibende Ätzraten
Geringere Schwankungen zwischen den Wafern
Fortschrittliche MFCs zeichnen sich zudem durch schnelle Reaktionszeiten aus, was rasche Anpassungen während dynamischer Prozessschritte ermöglicht.

2. Zufuhr von Gasen ultrahoher Reinheit
Verunreinigungen wie Feuchtigkeit, Sauerstoff oder Partikel können Ätzprozesse erheblich beeinträchtigen und zu Defekten oder Ertragsverlusten führen.

Ätzgas-Panels enthalten:

Komponenten mit ultrahoher Reinheit (UHP)
Elektropolierter Edelstahl (z. B. 316L)
Hocheffiziente Gasfilter
Reinigungsanlagen zur Entfernung von Feuchtigkeit und Sauerstoff
Auswirkungen auf die Ausbeute:

Geringere Partikelkontamination
Verbesserte Schichteintegrität
Geringere Defektdichte
3. Stabile Druckregelung
Die Aufrechterhaltung eines konstanten Gasdrucks ist für stabile Plasmabedingungen unerlässlich.

Gasversorgungssysteme nutzen:

Mehrstufige Druckregler
Hochpräzise Druckwandler
Regelkreissysteme
Vorteile:

Minimiert Druckschwankungen
Gewährleistet eine gleichmäßige Gasverteilung in der Kammer
Verbessert die Wiederholbarkeit über mehrere Prozessläufe hinweg
4. Schnelle Umschaltung und Reaktionszeit
Moderne Ätzprozesse erfordern oft eine schnelle Gasumschaltung zwischen verschiedenen Chemikalien.

Hochleistungs-Gaspanels ermöglichen:

Ventilumschaltung im Millisekundenbereich
Konstruktion mit minimalem Totvolumen
Optimierte Gasleitungsführung
Ergebnis:

Reduzierte Übergangszeiten
Verbesserte Prozesssteuerung bei mehrstufigem Ätzen
Gesteigerter Durchsatz ohne Qualitätseinbußen
5. Fortschrittliche Automatisierung und Steuerungsintegration
Ätzgas-Panels sind über SPSen oder fortschrittliche Steuerungssoftware vollständig in die Automatisierungssysteme der Fertigungsanlage integriert.

Zu den Funktionen gehören:

Echtzeitüberwachung
Automatische Fehlererkennung
Rezeptbasierte Gassteuerung
Datenprotokollierung zur Rückverfolgbarkeit
Auswirkungen:

Reduzierung menschlicher Fehler
Verbesserte Reproduzierbarkeit des Prozesses
Schnellere Fehlerbehebung und Ursachenanalyse
Steigerung der Ausbeute durch Optimierung der Gaspanels
Die Ausbeute – der prozentuale Anteil funktionsfähiger Chips pro Wafer – hängt direkt von der Prozesssteuerung ab. Ätzgaspanels beeinflussen die Ausbeute auf mehrere entscheidende Weisen.

1. Verringerung der Prozessschwankungen
Schwankungen sind der Feind der Ausbeute. Gaspanels minimieren Abweichungen bei:

Gasdurchflussraten
Druckstabilität
Gaszusammensetzung
Dies führt zu:

Gleichbleibenden Strukturabmessungen
Geringerer Kantenrauheit
Gleichmäßigen Ätzprofilen
2. Reduzierung von Defekten
Partikel und chemische Verunreinigungen sind Hauptursachen für Defekte.

Optimierte Gasverteiler tragen dazu bei, Folgendes zu reduzieren:

Partikelbildung an Ventilen und Armaturen
Eindringen von Verunreinigungen durch Leckagen oder Ausgasung
Ergebnis:

Geringere Defektdichte
Höhere Chipausbeute pro Wafer
3. Verbesserte Kontrolle der kritischen Abmessungen (CD)
Mit zunehmender Verkleinerung der Strukturgrößen wird die Kontrolle der kritischen Abmessungen immer anspruchsvoller.

Eine stabile Gasversorgung gewährleistet:

Vorhersagbare Ätzraten
Gleichmäßigen Materialabtrag
Enge CD-Verteilung über die Wafer hinweg
4. Erhöhte Anlagenverfügbarkeit
Zuverlässige Gaspanels reduzieren Systemausfälle und den Wartungsaufwand.

Wichtige Vorteile:

Leckdichtes Design
Hochbeständige Komponenten
Fähigkeiten zur vorausschauenden Wartung
Ergebnis:

Weniger Ausfallzeiten
Höherer Durchsatz
Bessere Gesamteffizienz der Fertigungsanlage
Konstruktionsaspekte für leistungsstarke Ätzgas-Panels
Um eine optimale Leistung zu erzielen, müssen mehrere Konstruktionsfaktoren berücksichtigt werden:

1. Materialauswahl
Edelstahl 316L mit Elektropolierung
Materialien mit geringer Ausgasung
Korrosionsbeständige Komponenten für reaktive Gase
2. Minimierung des Totvolumens
Die Reduzierung des Innenvolumens verhindert eine Vermischung der Gase und verbessert die Reaktionszeit.

3. Dichtheit
Helium-Dichtheitsprüfungen gewährleisten Leckraten von nur 1×10⁻⁹ mbar·L/s.

4. Modularer Aufbau
Ermöglicht einfache Wartung, Skalierbarkeit und Anpassung an unterschiedliche Prozesse.

5. Sicherheitsmerkmale
Der Umgang mit toxischen und korrosiven Gasen erfordert:

Automatische Absperrventile
Integrierte Gasdetektion
Spülsysteme (z. B. N₂-Spülung)
Neue Trends in der Ätzgas-Panel-Technologie
1. Intelligente Gas-Panels (Industrie 4.0)
Die Integration mit IoT und KI ermöglicht:

Vorausschauende Wartung
Echtzeit-Optimierung
Datengesteuerte Prozesssteuerung
2. Fortschrittliche Werkstoffe für UHP-Systeme
Neue Beschichtungen und Oberflächenbehandlungen reduzieren das Kontaminationsrisiko weiter.

3. Kompakte und hochdichte Bauweisen
Da Halbleiterfabriken eine maximale Raumeffizienz anstreben, werden Gaspanels immer kompakter, ohne dass dabei die Leistung beeinträchtigt wird.

4. Verbesserte Kompatibilität mit fortschrittlichen Strukturgrößen
Gaspanels werden weiterentwickelt, um Folgendes zu unterstützen:

Atomlagenätzen (ALE)
Ätzen mit extremem Seitenverhältnis
Fortschrittliche Logik- und Speicherbauelemente
Die 10 besten Hersteller von Druckregelventilen für Spezialgase in China
Die 10 besten Hersteller von Druckregelventilen für Spezialgase in China
Fazit
Halbleiter-Ätzgaspanels sind weit mehr als einfache Gasversorgungssysteme – sie sind entscheidende Faktoren für Prozessstabilität und Ausbeuteoptimierung. Durch die Gewährleistung einer präzisen Steuerung von Gasdurchfluss, Druck, Reinheit und Zeitsteuerung beeinflussen diese Systeme direkt den Erfolg von Ätzprozessen in jeder Phase der Fertigung.

Da sich die Halbleitertechnologien ständig weiterentwickeln, wird die Nachfrage nach höherer Präzision, Zuverlässigkeit und Automatisierung bei Gasversorgungssystemen weiter steigen. Die Investition in leistungsstarke Ätzgas-Panels ist daher unerlässlich für Halbleiterfabriken, die ihre Wettbewerbsfähigkeit erhalten, die Ausbeute verbessern und konsistente Prozessergebnisse erzielen wollen.

Für Hersteller und Ingenieure ist das Verständnis und die Optimierung des Designs von Gas-Panels nicht nur eine technische Notwendigkeit – es ist ein strategischer Vorteil bei der Entwicklung von Innovationen für Halbleiter der nächsten Generation.
