Sicherheit im Design: Wie Spezial-Gasreglerventile strenge internationale Normen erfüllen

Der Umgang mit Spezialgasen unter hohem Druck – seien sie toxisch, korrosiv, pyrophor oder einfach nur hochrein – birgt besondere Gefahren. Ein Ausfall eines solchen Systems ist nicht nur eine betriebliche Beeinträchtigung, sondern kann zu katastrophalen Freisetzungen, Bränden, Explosionen oder Vergiftungen führen. Daher ist der Druckregler als primäre Schnittstelle zwischen der Hochenergie-Gasquelle und dem Prozess ein sicherheitskritisches Bauteil. Seine Konstruktion ist nicht allein auf Leistung ausgelegt, sondern wird sorgfältig entwickelt, um strenge internationale Sicherheitsstandards wie ISO 10297 (Gasflaschen – Auslassanschlüsse für Gasflaschenventile) und CGA-Standards (Compressed Gas Association) wie E-4 (Standard für Gasdruckregler) zu erfüllen.

Die Einhaltung dieser Normen ist kein nachträglicher Gedanke, sondern durch spezifische, unverzichtbare Konstruktionsmerkmale integraler Bestandteil der DNA eines Spezialgasreglerventils . Diese Merkmale gewährleisten sichere Gasrückhaltung, kontrollierte Gasabgabe, Anwenderschutz und Systemintegrität vom Flaschenanschluss bis zum Abgabepunkt. Dieser Artikel untersucht die wichtigsten Konstruktionselemente, die einen Spezialgasregler von einem einfachen mechanischen Bauteil zu einer zertifizierten Sicherheitskomponente für Hochdrucksysteme machen.

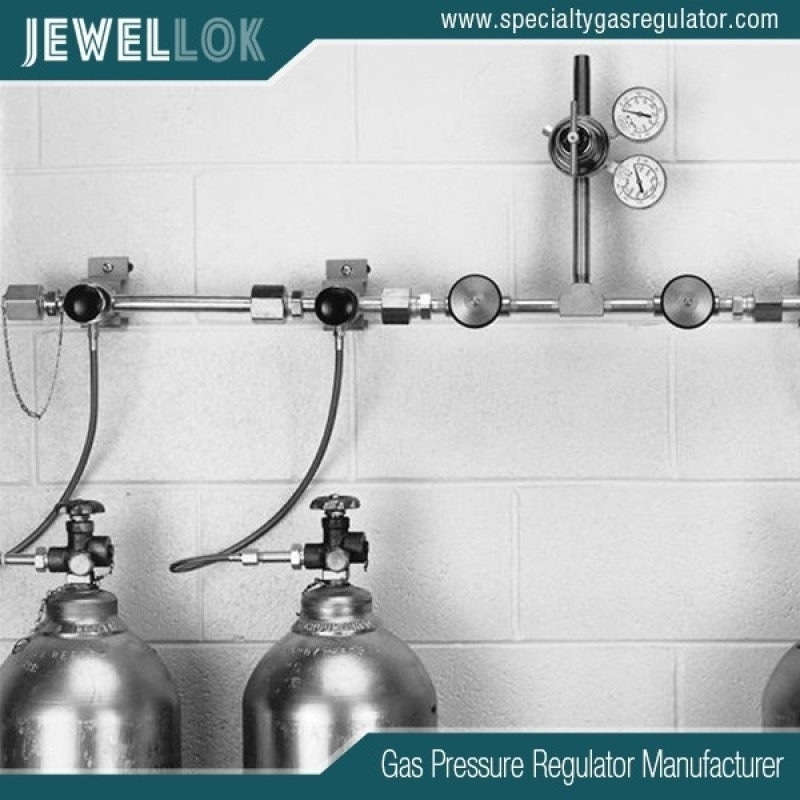

Hersteller von hochreinen Spezialgasreglern

Grundlegende Designphilosophie: Dichtheit und Integrität bei hohem Druck
Im Kern geht es bei der Sicherheit von Hochdruckgassystemen um eine zuverlässige Abdichtung. Normen wie ISO 10297 und CGA E-4 legen Mindestanforderungen an Materialien, Druckstufen und Prüfverfahren fest, um katastrophale Ausfälle zu verhindern.

A. Materialauswahl hinsichtlich Festigkeit und Kompatibilität

Drucktragende Bauteile: Gehäuse, Deckel und Spindelführungen werden üblicherweise aus 316L-Edelstahl-Stangenmaterial oder höherwertigen Legierungen wie Hastelloy C-276 oder Monel gefertigt. Die Verwendung von Stangenmaterial (im Gegensatz zu Gussteilen) gewährleistet ein homogenes Gefüge ohne versteckte Porosität und somit eine vorhersehbare Festigkeit unter hohem Druck. Diese Werkstoffe müssen eine bestimmte Mindeststreckgrenze aufweisen, um Drücken standzuhalten, die den maximalen Betriebsdruck deutlich übersteigen.
Kompatibilität und Beständigkeit gegen Degradation: Das Material muss von Natur aus mit dem jeweiligen Gaseinsatz kompatibel sein. Für korrosive Gase wie HCl oder HBr werden Legierungen mit hohem Nickel- und Molybdängehalt spezifiziert, um chemischer Korrosion zu widerstehen und Spannungsrisskorrosion – eine der Hauptausfallursachen unter Zugbeanspruchung und in korrosiven Umgebungen – zu verhindern. Bei Reinstgasen oder reaktiven Gasen verhindern elektropolierte Innenflächen mit extrem geringer Oberflächenrauheit Adsorption, katalysieren Reaktionen und bilden keine Partikelbildungsstellen.
B. Druckwerte und Auslegungssicherheitsfaktoren

Spezielle Gasreglerventile sind gemäß den Normen deutlich mit dem maximalen Eingangsdruck (MIP) und dem maximalen Ausgangsdruck (MOP) gekennzeichnet. Die Konstruktion beinhaltet einen hohen Sicherheitsfaktor (typischerweise 4:1 oder 5:1 auf der Eingangsseite). Das bedeutet, dass ein Regler mit einem Nenneingangsdruck von 3000 psi so konstruiert und geprüft ist, dass er einem Druck von 12,000–15,000 psi ohne bleibende Verformung standhält. Diese Sicherheitsreserve berücksichtigt mögliche Druckspitzen, kleinere Materialfehler und Materialermüdung.

C. Druck- und Berstprüfung

Jede Reglergehäusebaugruppe wird einer 100%igen Funktionsprüfung unterzogen – einer zerstörungsfreien hydrostatischen Prüfung mit dem 1.5-fachen des maximalen Innendrucks (MIP). Dies gewährleistet die Integrität, bevor das Produkt das Werk verlässt. Zusätzlich werden Stichproben aus den Produktionschargen einer zerstörenden Berstprüfung unterzogen, um zu bestätigen, dass der maximale Versagensdruck den vorgeschriebenen Sicherheitsfaktor übersteigt und somit die Auslegungsreserve real und reproduzierbar ist.

Verbindungsstabilität: Die erste Verteidigungslinie
Die wahrscheinlichste Leckagestelle sind die Verbindungsstellen. Normen liefern präzise Spezifikationen, um Fehlverbindungen zu vermeiden und dichte Abdichtungen zu gewährleisten.

A. Standardisierte, gasspezifische Anschlüsse (ISO 10297 / CGA V-1)

Dies ist wohl das wichtigste Sicherheitsmerkmal. Der Auslassanschluss (das Gewinde, an dem der Regler am Flaschenventil befestigt wird) ist anhand der Gaseigenschaften genormt. Die CGA vergibt spezifische Zahlen-/Buchstabenkombinationen (z. B. CGA 350 für Wasserstoff, CGA 330 für Lachgas, CGA 660 für korrosive Gase). Diese Anschlüsse unterscheiden sich in folgenden Punkten:

Gewindetyp (z. B. linke Hand vs. rechte Hand, um ein versehentliches Verbinden unverträglicher Gase zu verhindern).
Gewindesteigung und -durchmesser.
Vorhandensein oder Fehlen einer äußeren Brustwarze.
Dichtungsmechanismus (z. B. Metall-Metall vs. Elastomer).
Diese „ positive mechanische Indexierung “ verhindert physikalisch, dass ein Regler an eine Flasche angeschlossen wird, die ein inkompatibles Gas enthält, und beugt so potenziellen chemischen Reaktionen, Verunreinigungen oder unsicheren Zuständen vor.

B. Kontrollierte Dichtungsmechanismen

Metallische Dichtungen (z. B. RFO/RPV-Verbindungen): Bei Gasen höchster Reinheit oder korrosiven Gasen erfolgt die Abdichtung über eine konische Gewindeverbindung, die eine Weichmetalldichtung (Kupfer, Nickel oder Edelstahl) komprimiert. Dies gewährleistet eine dauerhafte, hochdichte und spielfreie Abdichtung, die weniger anfällig für Kriechen oder Materialermüdung ist als Polymere.
Elastomerabgedichtete Verbindungen: Wo zulässig, werden speziell entwickelte Verbindungen mit Flansch- oder Flächendichtung und kompatiblen, niedrigpermeablen Elastomeren wie Kalrez® eingesetzt. Die Konstruktion gewährleistet, dass die Dichtung in einem kontrollierten Hohlraum komprimiert wird und somit vor Extrusion unter hohem Druck geschützt ist.

Interne Sicherheitsmechanismen zur Behebung von Fehlermodi
Sicherheitsstandards antizipieren potenzielle Fehlermodi und fordern Konstruktionsmerkmale, um deren Folgen zu minimieren.

A. Druckentlastungseinrichtungen

Eine vorrangige Sicherheitsvorgabe ist der Schutz der Niederdruckseite des Systems vor Überdruck, der auftreten könnte, wenn der primäre Regelmechanismus versagt (z. B. eine gerissene Membran oder ein festsitzendes Ventil).

Integrierte Sicherheitsventile: Die meisten ein- und zweistufigen Spezialregler verfügen über ein eingebautes Druckbegrenzungsventil. Dieses federbelastete Ventil öffnet sich bei einem Druck, der etwas über dem maximal einstellbaren Ausgangsdruck liegt (z. B. 1.5 x MOP). Es leitet überschüssigen Druck sicher in die Atmosphäre ab und verhindert so Schäden an nachgeschalteten Geräten.
Berstscheiben: In manchen Anwendungen mit korrosiven oder toxischen Gasen, bei denen eine Entlüftung nicht zulässig ist, kann eine Berstscheibe (eine kalibrierte Metallmembran) eingesetzt werden. Sie gewährleistet absolute Dichtheit bis zum Erreichen eines bestimmten Berstdrucks. Dann versagt sie vollständig und muss ausgetauscht werden. Ihr Einsatz erfordert eine sorgfältige Systemplanung zur gezielten Freisetzung.
B. Sicherheitsdesign für Membranen

Die Membran stellt eine potenzielle Schwachstelle dar. Hochwertige Regler, die gemäß CGA E-4 konstruiert sind, weisen folgende Merkmale auf:

Membranschutzplatten: Eine perforierte Metallplatte auf der atmosphärischen Seite der Membran. Im seltenen Fall eines Membranbruchs verhindert diese Schutzvorrichtung, dass das unter hohem Druck stehende Gas hinten aus dem Regler austritt und den Benutzer möglicherweise verletzt, sondern leitet es stattdessen über die dafür vorgesehenen Entlüftungsöffnungen ab.
Reisebeschränkungen für Stammesangehörige: Die mechanische Konstruktion begrenzt den Hubweg des Schafts und verhindert so eine Überdehnung und Überbeanspruchung der Membran, die zu Materialermüdung führen könnte.
C. Filterintegration

ISO- und CGA-Normen legen Wert auf Systemreinheit. Partikel aus einer Gasflasche können zu Undichtigkeiten am Reglersitz oder zum Klemmen eines Überdruckventils führen. Viele Spezialregler verfügen über einen fest installierten Sintermetall-Einlassfilter (typischerweise 7–40 Mikron). Dieser schützt den internen Mechanismus, gewährleistet eine gleichbleibende Leistung und dient in manchen Ausführungen als Flammendurchschlagsicherung, wodurch die Sicherheit gegen Flammenrückschlag erhöht wird.

Betriebssicherheit und Benutzerschutz
Bei den Sicherheitsstandards liegt der Fokus auch darauf, menschliches Versagen zu verhindern und den Bediener während des normalen Gebrauchs zu schützen.

A. Klare, dauerhafte Markierung

ISO 10297 und CGA E-4 fordern eine dauerhafte Kennzeichnung des Reglergehäuses, einschließlich:

Name oder Warenzeichen des Herstellers.
Modellnummer.
Maximaler Einlassdruck (MIP).
Maximaler Auslassdruck (MOP).
Gasströmungsrichtung (Einlass-/Auslasspfeile).
Der spezifische Gasanschluss oder die Gasfamilie (z. B. „FÜR KORROSIVE GASE“).
Eine eindeutige Seriennummer zur Rückverfolgbarkeit.
Dies verhindert Fehlanwendungen und ermöglicht eine ordnungsgemäße Inspektions- und Wartungsverfolgung.
B. Sicherheit des Einstellmechanismus

Nicht rotierende Schaftkonstruktion: Wie bereits im Zusammenhang mit der Leistungserbringung erläutert, bietet dies auch einen Sicherheitsvorteil. Es verhindert, dass sich der Dichtungskegel verdreht und am Sitz reibt, was zu Hitzeentwicklung (eine Gefahr bei pyrophoren Gasen) oder vorzeitigem Ausfall führen könnte.
Belüftete Motorhaube/Ausgewogenes Design: Bei Reglern für brennbare oder giftige Gase ist eine belüftete Haube unerlässlich. Sollte die Spindeldichtung undicht sein, wird das Gas sicher in einen kontrollierten Bereich (z. B. eine Abzugshaube) abgeleitet, anstatt sich in der Haube anzusammeln und in den Arbeitsbereich zu gelangen. Dies ist eine Grundvoraussetzung für die Installation von Sicherheitsschränken oder Gasschränken.
C. Schutzvorrichtung für Auslassdruckmessgerät

Das Niederdruckmanometer ist anfällig für Beschädigungen durch plötzliche Hochdruckspitzen, wenn das vorgelagerte Ventil zu schnell geöffnet wird. Einige Reglerkonstruktionen verfügen über einen Manometerschutz oder eine Drossel – eine kleine Öffnung im Manometeranschluss, die plötzliche Druckanstiege dämpft und so das Manometer vor Beschädigung schützt und die Gefahr durch herumfliegende Teile verhindert.

Qualitätssicherung, Dokumentation und Sauberkeit
Die Konformität wird nicht nur durch die Konstruktion, sondern auch durch überprüfbare Fertigungs- und Testprozesse nachgewiesen.

Materialrückverfolgbarkeit: Den Reglerkomponenten liegen zertifizierte Materialprüfberichte (MTRs) bei, die eine vollständige Rückverfolgbarkeit der Legierungszusammensetzung und der mechanischen Eigenschaften bis zum Walzwerk gewährleisten.
Reinheitszertifizierung: Für Anwendungen mit hohen Reinheitsanforderungen und in der Halbleiterindustrie werden Regler in kontrollierten Umgebungen gereinigt, montiert und verpackt. Sie werden mit Zertifikaten geliefert, die den Gehalt an nichtflüchtigen Rückständen (NVR), die Partikelanzahl und den Feuchtigkeitsgehalt angeben und häufig Standards wie SEMI oder NASA erfüllen. Eine saubere Montage verhindert interne Verunreinigungen, die zu Verstopfungen, Reaktionen oder vorzeitigem Ausfall führen könnten.
Dichtigkeitsprüfung: Die vollständige Dichtigkeitsprüfung des Helium-Massenspektrometers nach der Endmontage (mit einer Empfindlichkeit von 4 x 10⁻¹¹ atm cm³/s oder besser) ist Standard für Spezialregler. Dadurch wird sichergestellt, dass mikroskopische Leckagen, die bei giftigen oder erstickenden Gasen gefährlich sein könnten, vor dem Versand beseitigt werden.

Hersteller von hochreinen Spezialgasreglern

Fazit

Die Konstruktionsmerkmale eines Spezial-Gasdruckreglerventils , das die Einhaltung von ISO 10297, CGA E-4 und anderen Normen gewährleistet, spiegeln eine ganzheitliche Sicherheitsphilosophie wider. Sicherheit wird in jeder Phase des Produktprozesses berücksichtigt: von der Metallurgie des Stangenmaterials und der Geometrie des CGA-Anschlusses über die Integration von Sicherheitsventilen und Membranschutzvorrichtungen bis hin zur abschließenden Dichtheitsprüfung und Zertifizierung.

Diese Normen und die darauf basierenden Konstruktionen bilden eine robuste Sicherheitsstrategie mit mehreren Sicherheitsebenen. Sie verhindern Fehlmontagen, halten das Gas unter enormem Druck sicher, bewältigen interne Störungen zuverlässig, schützen den Endanwender und gewährleisten die für ein verantwortungsvolles Lebenszyklusmanagement notwendige Rückverfolgbarkeit. In Hochdruck-Spezialgassystemen, wo die Folgen eines Ausfalls gravierend sind, ist der Regler mehr als nur ein Durchflussregler – er ist eine zertifizierte, intelligente Sicherheitsbarriere, deren Konstruktion die überragende Bedeutung von technischer Sicherheit in Industrie- und Laborumgebungen unterstreicht.
