Labore, die mit Säuren, Laugen, Lösungsmitteln, giftigen Chemikalien, korrosiven Gasen und anderen Gefahrstoffen arbeiten, benötigen zuverlässige Abgasreinigungssysteme, um Personal, Laborausrüstung und die Umwelt zu schützen. Ein Abgasreinigungsturm für Laborabzüge ist eine wichtige Lösung zur Behandlung chemischer Abluft, bevor diese in die Atmosphäre gelangen.

Unter den verschiedenen Abgasreinigungstechnologien findet der Nasswäscherturm breite Anwendung, da er zahlreiche wasserlösliche, saure, alkalische und reaktive Schadstoffe aus Laborabluftströmen entfernen kann. Bei optimaler Auslegung vereint ein Abgaswäscher für Laborabzüge effizienten Gas-Flüssigkeits-Kontakt, chemische Neutralisation, Partikelabscheidung und kontinuierliche Überwachung in einem integrierten System.

Dieser Artikel erläutert das Funktionsprinzip, die Komponenten, die Materialien, die Anwendungsbereiche, die Konstruktionsüberlegungen und die Vorteile eines Nasswäscherturmsystems zur Behandlung von chemischen Abluftprodukten im Labor.

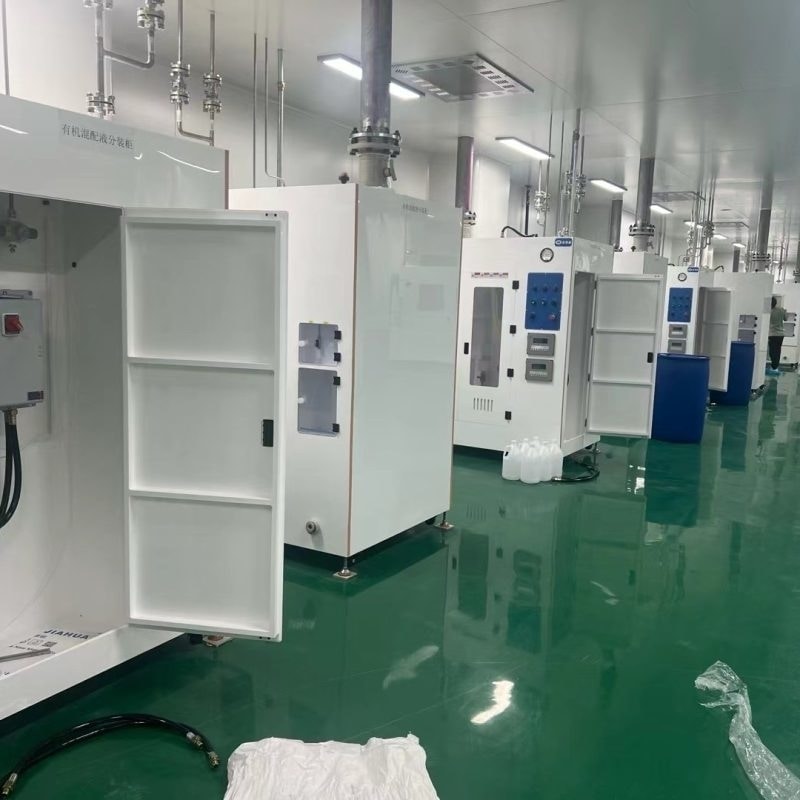

Modul zur Flüssigkeits- und Chemikalienzufuhr und Chemikalienzufuhrsystem
Was ist ein Abgaswäscherturm für Laborabzüge?
Ein Abgaswäscherturm für Laborabzüge ist eine Abgasreinigungsanlage, die nach Laborabzügen, chemischen Arbeitsstationen oder Laborprozessanlagen installiert wird. Seine Hauptfunktion besteht darin, gefährliche Schadstoffe aus der Abluft zu entfernen oder zu neutralisieren, bevor das gereinigte Gas in den Abluftkamin gelangt.

Ein typisches System besteht aus einem Abzugshauben-Abluftkanal, einem Abluftventilator, einem Nasswäscherturm, einer Umwälzpumpe, einer Sprüh- oder Füllkörpersektion, einem Chemikaliendosiersystem, einem Demister, Überwachungsinstrumenten und einem Bedienfeld.

Werden in einem Laborabzug chemische Dämpfe erzeugt, wird die kontaminierte Luft aufgefangen und durch den Abluftkanal abgeführt. Anstatt direkt ins Freie abgeleitet zu werden, gelangt die Abluft in den Wäscherturm, wo sie mit einer zirkulierenden Waschflüssigkeit in Kontakt kommt.

Je nach Art der chemischen Verunreinigungen kann es sich bei der Flüssigkeit um einfaches Wasser oder um eine chemisch formulierte Lösung handeln, die eine Säure, Lauge, ein Oxidationsmittel oder eine andere Behandlungschemikalie enthält.

Das aufbereitete Gas durchläuft anschließend eine Entnebelungsstufe, um mitgerissene Flüssigkeitströpfchen zu entfernen, bevor es durch den Abgaskamin abgeleitet wird.

Wie funktioniert ein Nasswäscherturm?
Das Funktionsprinzip eines Nasswäscherturms beruht auf dem Gas-Flüssigkeits-Kontakt. Kontaminiertes Abgas strömt durch den Turm, während Waschflüssigkeit über den Gasstrom verteilt wird.

Ein typischer Behandlungsablauf umfasst folgende Schritte:

1. Abgassammlung
Der Laborabzug fängt gefährliche Dämpfe und Gase auf, die bei chemischen Experimenten oder Prozessen entstehen. Ein Abluftventilator erzeugt einen Unterdruck, um die kontaminierte Luft durch das Kanalsystem abzusaugen.

Eine ordnungsgemäße Luftstromkontrolle ist unerlässlich, da eine unzureichende Abluftkapazität dazu führen kann, dass Verunreinigungen in das Labor gelangen.

2. Gaseintritt in den Wäscher
Das kontaminierte Gas tritt in den unteren oder seitlichen Bereich des Nasswäscherturms ein. Der Turm ist so konstruiert, dass er eine kontrollierte Gasgeschwindigkeit und eine ausreichende Verweilzeit für einen effektiven Gas-Flüssigkeits-Kontakt gewährleistet.

Je nach Systemdesign kann das Gas durch ein Festbett nach oben strömen, während die Waschflüssigkeit nach unten fließt.

3. Gas-Flüssigkeits-Kontakt
Im Inneren des Turms vergrößern Sprühdüsen oder Füllmaterialien die Kontaktfläche zwischen dem Abgas und der Waschflüssigkeit.

Durch die Packungsmedien entsteht eine große benetzte Oberfläche, die den Übergang löslicher oder reaktiver Verunreinigungen von der Gasphase in die flüssige Phase ermöglicht.

Saure Gase wie Chlorwasserstoff können beispielsweise in einer alkalischen Lösung absorbiert werden. Alkalische Verunreinigungen lassen sich analog mit einer sauren Waschlösung behandeln.

4. Chemische Neutralisation
Die rein physikalische Absorption reicht für bestimmte chemische Abgasströme möglicherweise nicht aus. Chemische Reaktionen können die Schadstoffentfernungseffizienz verbessern.

Zur Neutralisierung saurer Gase können alkalische Lösungen wie Natriumhydroxid verwendet werden. Für alkalische Gase eignen sich saure Lösungen.

Die Wahl des geeigneten chemischen Mittels hängt von der Schadstoffkonzentration, der Gaszusammensetzung, dem erforderlichen Abscheidegrad und den Betriebsbedingungen ab.

5. Entnebelung
Nach dem Durchlaufen der Wäscherstufe können im behandelten Gas kleine Tröpfchen Waschflüssigkeit enthalten sein.

Eine Kondensationsmatte oder ein Nebelabscheider entfernt diese Tröpfchen, bevor das Gas den Turm verlässt. Dies trägt dazu bei, dass keine Flüssigkeit in nachgelagerte Kanäle und Abgaskamine gelangt.

6. Ableitung von gereinigtem Gas
Nach der Aufbereitung und Entnebelung wird das Gas über den Abluftventilator und den Schornstein abgeleitet.

Die endgültige Emissionsleistung hängt von der Art des Schadstoffs, der Eingangskonzentration, der Gasdurchflussrate, der Konfiguration des Wäschers, der Flüssigkeitschemie und den Betriebsbedingungen ab.

Hauptkomponenten eines Labor-Nasswäschersystems
Ein komplettes Abgasreinigungssystem für Laborabzüge umfasst im Allgemeinen mehrere integrierte Komponenten.

Nasswäscherturm
Der Turm bildet die Hauptkontaktkammer für Gas und Flüssigkeit. Gängige Bauformen sind Füllkörperwäscher, Sprühtürme und Kombinationswäscher.

Bei Laboranwendungen wird die Turmgröße anhand des Abluftvolumenstroms, der Schadstoffkonzentration, der erforderlichen Abscheideleistung und des verfügbaren Aufstellungsraums ausgewählt.

Verpackungsmedien
Verpackungsmaterialien vergrößern die Kontaktfläche zwischen Gas und Flüssigkeit. Gängige Optionen sind PP, PVC und andere chemikalienbeständige Materialien.

Die Packung muss nach chemischer Beständigkeit, Temperatur, Druckverlust, mechanischer Festigkeit und Wartungsanforderungen ausgewählt werden.

Sprühdüsen
Sprühdüsen verteilen die Reinigungsflüssigkeit im gesamten Behandlungsbereich. Eine gleichmäßige Flüssigkeitsverteilung ist unerlässlich, um trockene Stellen zu vermeiden und eine gleichbleibende Behandlungsleistung zu gewährleisten.

Umwälzpumpe
Die Umwälzpumpe fördert kontinuierlich Waschflüssigkeit vom Tank zur Sprühstufe. Bei der Pumpenauswahl sind Fördermenge, Druck, chemische Beständigkeit und die Eignung für den Dauerbetrieb zu berücksichtigen.

Demister
Der Entfeuchter entfernt Flüssigkeitströpfchen, die vom Gasstrom mitgeführt werden. Dieses Bauteil ist besonders wichtig, um die Feuchtigkeitsübertragung zu reduzieren und nachgeschaltete Lüftungsanlagen zu schützen.

Chemisches Dosiersystem
Ein Chemikaliendosiersystem kann je nach Prozessanforderungen automatisch neutralisierende Chemikalien zugeben.

Ein pH-gesteuertes Dosiersystem kann beispielsweise den pH-Wert der zirkulierenden Flüssigkeit in einem festgelegten Bereich halten.

Systemsteuerung
Ein SPS-basiertes Bedienfeld kann Pumpen, Lüfter, pH-Werte, Flüssigkeitsstände, Druck, Alarme und andere Betriebsparameter überwachen und steuern.

Bei größeren Laboranlagen können automatische Alarme und Verriegelungen zur Verbesserung der Systemzuverlässigkeit beitragen.

Werkstoffe für chemische Abgaswäschertürme
Die Materialauswahl ist einer der wichtigsten Aspekte bei der Konstruktion einer chemischen Abgasreinigungsanlage für Labore.

Polypropylen (PP) wird aufgrund seiner guten Beständigkeit gegenüber vielen Säuren, Laugen und Laborchemikalien häufig für Nasswäschertürme eingesetzt. PP ist zudem leicht und eignet sich gut für die Fertigung von Wäscherkonstruktionen.

PVC kann je nach Temperatur- und Chemikalienbeständigkeit in bestimmten korrosiven Abgasanwendungen und Kanalsystemen eingesetzt werden.

Bei Umgebungen mit stark aggressiven Chemikalien sollten Ingenieure die Kompatibilität des Turmkörpers, der Packung, der Düsen, der Pumpen, der Ventile, der Dichtungen und der Rohrleitungen mit der tatsächlichen chemischen Zusammensetzung bewerten.

Die Materialauswahl sollte nicht allein auf dem Namen der Chemikalie basieren. Konzentration, Temperatur, Einwirkungsdauer, Luftfeuchtigkeit und Chemikaliengemische können das Korrosionsverhalten erheblich beeinflussen.

Anwendungsbereiche von Abgaswäschern für Laborabzüge
Nasswäscher-Turmsysteme können in vielen Labor- und industriellen Forschungsumgebungen eingesetzt werden.

Chemische Labore
Chemische Laboratorien können bei Synthese-, Test- und Analyseverfahren saure Dämpfe, alkalische Gase und andere gefährliche chemische Dämpfe erzeugen.

Ein Nasswäscher kann eine zusätzliche Reinigungsstufe zwischen den Abzugshaubenabluftströmen und der Atmosphäre bereitstellen.

Pharmazeutische Labore
Pharmazeutische Forschungs- und Produktionslabore können mit ätzenden Chemikalien, Lösungsmitteln, Wirkstoffen und Prozesschemikalien in Kontakt kommen.

Je nach Zusammensetzung der Abgase kann die Nasswäsche mit anderen Technologien kombiniert werden, um die erforderlichen Emissionskontrollziele zu erreichen.

Universitäts- und Forschungslaboratorien
Universitäten und Forschungseinrichtungen verfügen häufig über mehrere Laborabzüge, die an zentrale Abluftsysteme angeschlossen sind.

Ein zentraler Nasswäscher kann die Abluft aus mehreren Laborbereichen reinigen, wenn die Luftströmung und die Schadstoffeigenschaften ordnungsgemäß beurteilt werden.

Halbleiter- und Elektroniklaboratorien
Bei chemischen Prozessen, die in der Halbleiter- und Elektronikforschung eingesetzt werden, können saure, alkalische und andere reaktive Abgase entstehen.

Nasswäscher werden häufig für wasserlösliche oder chemisch reaktive Verunreinigungen eingesetzt, insbesondere dort, wo eine korrosionsbeständige Konstruktion erforderlich ist.

Labore für Umweltprüfungen
Umwelt- und Analyselabore verwenden mitunter chemische Reagenzien, die korrosive oder lösliche Dämpfe erzeugen. Ein sachgemäß ausgelegtes Abgasreinigungssystem kann dazu beitragen, diese Emissionen vor der Einleitung zu kontrollieren.

Wie man einen Laborabzugsgaswäscher auswählt
Bei der Auswahl eines Nasswäschers sollte man sich zunächst auf die Eigenschaften des Abgases konzentrieren und nicht einfach einen Turm anhand seiner Abmessungen auswählen.

Wichtige Parameter sind:

Abgasvolumenstrom
Chemische Zusammensetzung
Schadstoffkonzentration
Gastemperatur
Erforderliche Entfernungseffizienz
Betriebsdruck
Scheuermittelart
Anforderungen an die pH-Wert-Regulierung
Verfügbarer Bauraum
Abgaskaminkonfiguration
Lokale Umweltauflagen
Wartungsanforderungen
Beispielsweise kann ein System, das primär für saure Gase ausgelegt ist, eine andere Waschchemie erfordern als ein System, das für alkalische Verunreinigungen konzipiert ist.

Die Gasdurchflussrate ist ebenfalls entscheidend. Ist der Turm zu klein dimensioniert, kann die Gasgeschwindigkeit zu hoch werden, wodurch die Gas-Flüssigkeits-Kontaktzeit verkürzt und möglicherweise der Druckverlust erhöht wird.

Andererseits kann eine übermäßige Turmgröße die Ausrüstungskosten und den Platzbedarf erhöhen, ohne dass sich proportionale Vorteile ergeben.

Vorteile eines Nasswäscherturmsystems
Ein fachgerecht konstruierter Nasswäscher bietet zahlreiche Vorteile für die chemische Abgasreinigung in Laboren.

Hohe Anpassungsfähigkeit: Die Waschflüssigkeit kann entsprechend den chemischen Eigenschaften der Abgase ausgewählt werden.

Korrosionsbeständige Konstruktion: PP und andere geeignete Materialien gewährleisten zuverlässigen Betrieb in vielen korrosiven Umgebungen.

Kombinierte Gas- und Partikelabscheidung: Einige Nasswäscherkonfigurationen können sowohl lösliche gasförmige Verunreinigungen als auch Partikel entfernen.

Dauerbetrieb: Umwälzsysteme für Flüssigkeiten können kontinuierlich betrieben werden, wenn Pumpen, Ventilatoren und Steuerungen richtig ausgewählt sind.

Automatische Überwachung: pH-Wert, Flüssigkeitsstand, Differenzdruck, Pumpenstatus und andere Parameter können über ein integriertes Steuerungssystem überwacht werden.

Kompakte Integration: Der Scrubber kann direkt an die Abluftanlage eines Laborabzugs angeschlossen oder in ein zentrales Abluftreinigungssystem integriert werden.

Wartung von Labor-Nasswäschern
Regelmäßige Wartung ist unerlässlich für die Aufrechterhaltung einer stabilen Leistung der Scheuersaugmaschine.

Die Bediener sollten regelmäßig die Umwälzpumpe, die Sprühdüsen, das Füllmaterial, den Entfeuchter, die Rohrleitungen, die Ventile und das Chemikaliendosiersystem überprüfen.

Die Waschflüssigkeit sollte hinsichtlich pH-Wert, Konzentration, Verunreinigung und Füllstand überwacht werden. Bei Sättigung oder starker Verunreinigung muss sie gegebenenfalls gemäß Systemauslegung und geltenden Abfallentsorgungsvorschriften ausgetauscht oder behandelt werden.

Die Packungsmaterialien sollten auf Ablagerungen oder Verstopfungen überprüft werden. Verstopfte Packungen können den Druckverlust erhöhen und die Effizienz des Gas-Flüssigkeits-Kontakts verringern.

Der Entfeuchter sollte regelmäßig überprüft werden, da sich angesammelte Partikel oder chemische Ablagerungen den Luftstrom behindern können.

Die Instrumente sollten gemäß dem vom Hersteller empfohlenen Wartungsplan kalibriert werden.

Nasswäscherturm vs. Trockenwäscher
Nass- und Trockenwäscher nutzen unterschiedliche Reinigungsmechanismen.

Ein Nasswäscher nutzt eine flüssige Phase, um Verunreinigungen zu absorbieren, mit ihnen zu reagieren oder sie abzuscheiden. Er eignet sich besonders für viele wasserlösliche und reaktive Gase.

Ein Trockenwäscher verwendet feste Adsorptionsmittel oder reaktive Medien. Er kann dann die bessere Wahl sein, wenn die Abwassermenge minimiert werden muss oder wenn bestimmte Schadstoffe eher adsorbiert als durch Flüssigkeit absorbiert werden müssen.

In manchen Laboranwendungen kann eine Kombination verschiedener Technologien eine insgesamt bessere Behandlung ermöglichen. Beispielsweise kann ein Nasswäscher für saure oder alkalische Gase eingesetzt werden, während eine Aktivkohlestufe eine zusätzliche Behandlung bestimmter organischer Dämpfe ermöglicht.

Die korrekte Konfiguration hängt von der tatsächlichen Abgaszusammensetzung und den Behandlungszielen ab.



Fazit
Ein Abgaswäscherturm für Laborabzüge mit Nasswäscherturm bietet einen effektiven technischen Ansatz zur Behandlung vieler Arten von chemischen Abluft, die von Laborabzügen und Prozessanlagen erzeugt werden.

Kern des Systems ist der effiziente Gas-Flüssigkeits-Kontakt. Kontaminierte Abgase gelangen in den Wäscher, kommen mit der zirkulierenden Flüssigkeit in Kontakt und werden absorbiert und gegebenenfalls chemisch neutralisiert. Ein Demister entfernt anschließend mitgerissene Flüssigkeitströpfchen, bevor das gereinigte Gas abgeleitet wird.

Für eine zuverlässige Leistung muss der Wäscher auf die tatsächlichen Abgasbedingungen ausgelegt sein, einschließlich Luftstrom, Art und Konzentration der Schadstoffe, Temperatur, chemischer Verträglichkeit und erforderlicher Abscheideleistung.

Ein gut konzipiertes System kann korrosionsbeständiges PP oder andere geeignete Materialien, hocheffiziente Packungen, chemikalienbeständige Pumpen und Düsen, automatische pH-Regelung, Flüssigkeitsstandüberwachung, Differenzdrucküberwachung und SPS-basierte Alarme umfassen.

Für Labore, die mit korrosiven oder gefährlichen chemischen Abluftprodukten arbeiten, ist die Auswahl des geeigneten Nasswäschers, Abluftventilators, der passenden Kanäle, des geeigneten Chemikaliendosiersystems und der entsprechenden Überwachungssteuerung unerlässlich. Die fachgerechte Planung und Dimensionierung des Systems sollte auf Basis realer Prozessdaten und unter Berücksichtigung der geltenden Umwelt- und Arbeitsschutzbestimmungen erfolgen.

Für Anwendungen in Laboren, Forschungseinrichtungen, der pharmazeutischen Industrie, der Halbleiterindustrie und der chemischen Industrie kann ein maßgeschneidertes Abgasreinigungssystem für Laborabzüge eine praktische Grundlage für eine sicherere und besser kontrollierte chemische Abgasbehandlung bieten.
