Membranventile für ultrahohe Reinheit für korrosive und hochreine Chemikalien

Membranventile für ultrahohe Reinheit für korrosive und hochreine Chemikalien

In der Halbleiterfertigung, der pharmazeutischen Produktion, der chemischen Verarbeitung und anderen fortschrittlichen Industrien erfordert der sichere und präzise Umgang mit korrosiven und hochreinen Chemikalien mehr als herkömmliche Fluidsteuerungsanlagen. Jede Komponente, die mit dem Prozessmedium in Kontakt kommt, kann die Produktqualität, die Systemzuverlässigkeit, den Kontaminationsgrad und die Betriebssicherheit beeinflussen. Unter diesen Komponenten spielt das Membranventil für ultrareine Stoffe eine entscheidende Rolle bei der Steuerung des Chemikalienflusses und der Minimierung von Kontamination, Partikelbildung, Leckage und Chemikalienexposition.

Membranventile mit ultrahoher Reinheit wurden speziell für anspruchsvolle Anwendungen entwickelt, bei denen chemische Reinheit und Prozessintegrität unerlässlich sind. Ihre kompakte Bauweise, die hervorragende Dichtungsleistung, das geringe interne Totvolumen und die Kompatibilität mit aggressiven Chemikalien machen sie zur idealen Wahl für Chemikaliendosiersysteme, Nassarbeitsplätze, Dosieranlagen, Halbleiterprozesse und Reinstflüssigkeitsverteilungssysteme.

Dieser Artikel erläutert die Funktionsprinzipien, die Materialauswahl, die Konstruktionsmerkmale, die Anwendungsbereiche und die wichtigsten Auswahlkriterien für Membranventile mit ultrahoher Reinheit, die bei korrosiven und hochreinen Chemikalien eingesetzt werden.


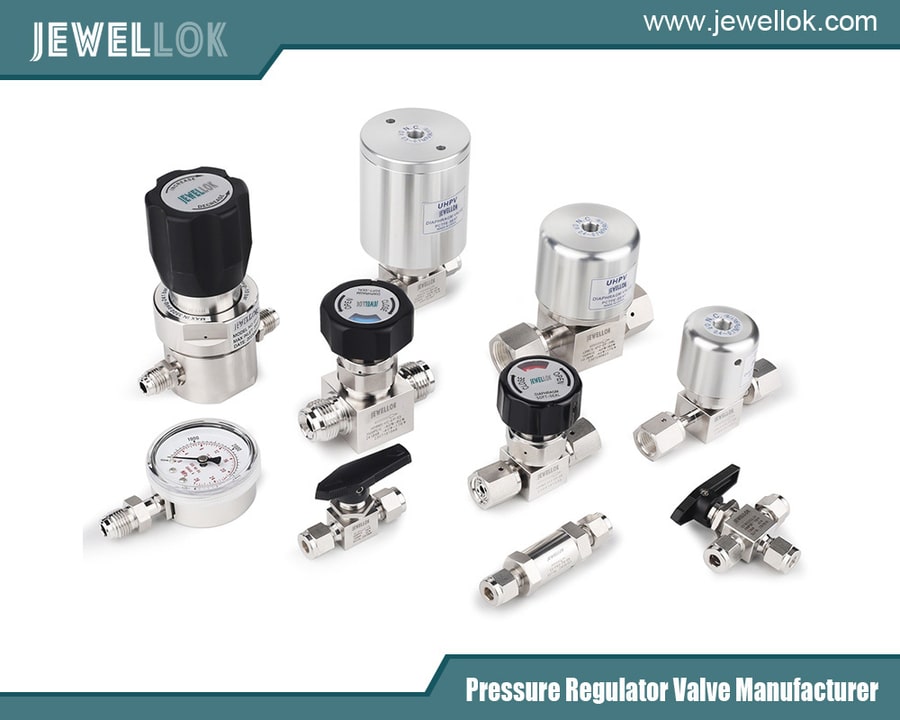

Was ist ein Membranventil mit ultrahoher Reinheit?
Ein Membranventil für ultrahohe Reinheit ist ein Präzisions-Fluidregelventil, das dazu dient, hochreine Flüssigkeiten oder Gase zu regulieren oder zu isolieren und gleichzeitig zu verhindern, dass das Prozessmedium mit dem Betätigungsmechanismus des Ventils in Kontakt kommt.

Im Gegensatz zu herkömmlichen Ventilen, die Stopfbuchsen, Spindeln oder Gleitdichtungen verwenden, die direkt mit dem Prozessmedium in Kontakt kommen, nutzt ein Membranventil eine flexible Membran als primäre Trennbarriere. Beim Betätigen des Ventils bewegt sich die Membran gegen oder von der Ventilsitzwand weg, um den Durchfluss zu steuern.

Diese Konfiguration bietet zahlreiche Vorteile für Anwendungen in der Halbleiterindustrie und der Herstellung hochreiner Chemikalien.

Erstens bleibt das Prozessfluid vom Stellantrieb und der Ventilspindel getrennt. Zweitens kann das Ventil mit einem gleichmäßigen internen Strömungsweg und minimalem Totvolumen konstruiert werden. Drittens reduziert der Verzicht auf herkömmliche Spindelpackungen das Risiko von externen Leckagen und Partikelbildung erheblich.

Für Anwendungen mit korrosiven Chemikalien wie Säuren, Basen, Oxidationsmitteln und Lösungsmitteln sind diese Eigenschaften besonders wertvoll.

Warum Ventile mit ultrahoher Reinheit für korrosive Chemikalien wichtig sind
Korrosive Chemikalien können ungeeignete metallische und polymere Werkstoffe angreifen und so Korrosion, Verunreinigungen, vorzeitigen Bauteilausfall oder Leckagen verursachen. In der Halbleiterfertigung können selbst geringste Mengen unerwünschter Metallionen, Partikel oder organischer Verunreinigungen empfindliche Prozesse negativ beeinflussen.

Aus diesem Grund muss ein Chemikaliendosiersystem auf die Eigenschaften des jeweiligen Prozessmediums abgestimmt sein.

Ein Membranventil mit ultrareinem Reinheitsgrad bildet eine kontrollierte Barriere zwischen der Chemikalie und den mechanischen Komponenten des Ventils. Membran, Gehäuse, Ventilsitz und medienberührende Oberflächen werden entsprechend der Konzentration, Temperatur, dem Druck und den Kompatibilitätsanforderungen der Chemikalie ausgewählt.

Typische korrosive Chemikalien, die von hochreinen Membranventilen gehandhabt werden, sind beispielsweise:

Salzsäure (HCl)
Flusssäure (HF)
Salpetersäure (HNO₃)
Schwefelsäure (H₂SO₄)
Phosphorsäure (H₃PO₄)
Ammoniumhydroxid (NH₄OH)
Wasserstoffperoxid (H₂O₂)
TMAH und andere Prozesschemikalien
Hochreine Lösungsmittel und Spezialchemikalien
Das geeignete Ventilmaterial hängt von den spezifischen chemischen und Betriebsbedingungen ab. Die chemische Beständigkeit sollte vor der Auswahl eines Ventils stets geprüft werden.

Wichtigste Konstruktionsmerkmale von Membranventilen für ultrahohe Reinheit
1. Membranisolation
Die Membran ist das zentrale Bauteil des Ventils. Sie sorgt für die physikalische Trennung zwischen dem Prozessmedium und dem Betätigungsmechanismus.

Diese Konstruktion eliminiert viele herkömmliche Dichtflächen, die zu Kontaminationsquellen werden können. Außerdem verringert sie das Risiko von Leckagen nach außen durch verschlissene Spindelpackungen.

Bei Systemen mit hohen Reinheitsgraden der Chemikalien ist die Integrität der Membran daher ein wichtiger Faktor bei der Auswahl des Ventils.

2. Geringes Totvolumen
Totvolumen bezeichnet Bereiche innerhalb eines Fluidsystems, in denen sich Prozessmedien ansammeln können. Ein zu hohes Totvolumen kann zu Chemikalienrückständen, Kreuzkontaminationen, unvollständiger Spülung oder inkonsistenten Prozessbedingungen führen.

Membranventile für ultrahohe Reinheit werden üblicherweise mit optimierten internen Geometrien konstruiert, um Toträume und Stagnationszonen zu minimieren.

Durch die Konstruktion mit geringem Totvolumen können Chemikalien effizient durch das Ventil fließen, was die Spül- und Entlüftungsleistung verbessert.

3. Glatte Innenflächen
Die Oberflächenbeschaffenheit ist insbesondere bei Anwendungen mit hohen Reinheitsgraden von großer Bedeutung.

Raue Innenflächen können Stellen bieten, an denen sich Partikel oder chemische Rückstände ansammeln. Hochwertige Membranventile verfügen daher über sorgfältig kontrollierte Oberflächenbeschaffenheiten im Innenbereich, um Verunreinigungen zu reduzieren und die Reinigungsfähigkeit zu verbessern.

Für chemische Zuführungssysteme in der Halbleiterindustrie können je nach Anwendung elektropolierte oder anderweitig hochgradig bearbeitete benetzte Oberflächen spezifiziert werden.

4. Hohe Dichtheit
Bei der Handhabung aggressiver oder gefährlicher Chemikalien ist die Leckageverhinderung unerlässlich.

Ein fachgerecht konstruiertes Membranventil gewährleistet zuverlässiges Absperren und reduziert gleichzeitig das Risiko von Leckagen des Prozessmediums durch die Ventilspindel. Ventilkonstruktion, Membranmaterial, Sitzkonfiguration, Fertigungstoleranzen und Betätigungssystem beeinflussen die endgültige Dichtungsleistung.

Die Dichtheitsprüfung sollte gemäß den Anforderungen der Anwendung und den geltenden Branchenstandards durchgeführt werden.

Materialauswahl für korrosive und hochreine Anwendungen
Die Materialverträglichkeit ist einer der wichtigsten Faktoren bei der Auswahl eines Membranventils mit ultrahoher Reinheit.

Edelstahl
Edelstahl 316L wird aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und seiner etablierten Verwendung in Halbleiter- und pharmazeutischen Anlagen häufig in Systemen für hochreine Flüssigkeiten und Gase eingesetzt.

Für anspruchsvolle Halbleiteranwendungen können spezielle Fertigungs- und Oberflächenbehandlungsverfahren erforderlich sein, um die gewünschte Reinheit und Oberflächenbeschaffenheit zu erreichen.

Edelstahl 316L ist jedoch nicht mit allen Chemikalien universell kompatibel. Die tatsächliche Chemikalienkonzentration, Temperatur, der Druck und die Einwirkungsdauer müssen berücksichtigt werden.

Fluorpolymere
Fluorpolymere wie PTFE, PFA und andere chemikalienbeständige Polymere bieten eine ausgezeichnete Beständigkeit gegenüber vielen aggressiven Chemikalien.

Sie sind besonders nützlich in chemischen Verteilungssystemen, in denen metallische Verunreinigungen minimiert werden müssen oder in denen das Prozessmedium eine starke chemische Reaktivität aufweist.

Die Auswahl zwischen verschiedenen Fluorpolymermaterialien sollte auf der Grundlage chemischer Kompatibilität, Temperaturbeständigkeit, mechanischer Anforderungen, Permeabilität und Reinheitsspezifikationen erfolgen.

Membranmaterialien
Die Membran ist wiederholten mechanischen Bewegungen ausgesetzt und kann, je nach Ventilkonstruktion, auch direkt mit dem Prozessmedium in Kontakt kommen.

Das Material muss daher ein angemessenes Gleichgewicht zwischen chemischer Beständigkeit, Flexibilität, Ermüdungsbeständigkeit und Dichtungsleistung bieten.

Für unterschiedliche Anwendungen können unterschiedliche Membranmaterialien erforderlich sein. Daher sollten Hersteller Daten zur chemischen Verträglichkeit und anwendungsspezifische Empfehlungen bereitstellen.

Anwendungen in der Halbleiterfertigung
Die Halbleiterindustrie ist einer der anspruchsvollsten Anwender von Membranventilen mit ultrahoher Reinheit.

Moderne Halbleiterfabriken verwenden eine große Anzahl korrosiver und hochreiner Chemikalien bei der Waferreinigung, dem Ätzen, dem Ablösen, der Abscheidung und anderen Prozessschritten.

Membranventile mit ultrahoher Reinheit können integriert werden in:

Chemische Abgabesysteme
Chemikaliendosiergeräte
Nasschemikalienverteilungssysteme
Wafer-Reinigungsgeräte
Nasse Bänke
Ätzsysteme
Werkzeuge reinigen
Chemikalienschränke
Chemikalien-Dosiersysteme am Einsatzort
Prozesswerkzeug-Chemikalienverteiler
In diesen Systemen kann die Ventilfunktion die Prozessstabilität direkt beeinflussen. Ein Ventil, das Partikel, metallische Verunreinigungen oder chemische Rückstände einbringt, kann zu Problemen in nachgelagerten Prozessen führen.

Daher erfordern Halbleiteranwendungen typischerweise eine strenge Kontrolle der Fertigungsreinheit, der Komponentenmaterialien, der Verpackung und der Prüfung.

Verwendung in chemischen Fördersystemen
Ein Chemikalienfördersystem transportiert Prozesschemikalien von Lagerbehältern zu Produktionsanlagen.

Ein typisches System kann Lagertanks, Pumpen, Filter, Regler, Ventile, Sensoren, Schläuche, Armaturen und Zapfstellen umfassen.

Das Membranventil wird häufig zur Absperrung, Weiterleitung, Dosierung und Durchflussregelung eingesetzt.

Beispielsweise kann ein Ventil während Wartungsarbeiten eine Chemikalienzuleitung absperren. Ein anderes Ventil kann den Fluss hochreiner Chemikalien zu einer Prozesskammer oder einem Abgabepunkt steuern.

Automatisierte Membranventile können auch in pneumatische oder elektronische Steuerungssysteme integriert werden, wodurch das Chemikalienfördersystem gemäß programmierten Prozessabläufen arbeiten kann.

Eine zuverlässige Ventilbetätigung ist in der automatisierten Fertigung besonders wichtig, da das Ansprechverhalten des Ventils direkten Einfluss auf die Prozessdauer und den Chemikalienverbrauch hat.

Bedeutung sauberer Fertigung
Ein Hochleistungsventil kann keine hohe Reinheit gewährleisten, wenn es in einer unkontrollierten Umgebung hergestellt, montiert oder verpackt wird.

Daher sollten Bauteile von ultrahoher Reinheit unter Anwendung geeigneter Reinigungs- und Handhabungsverfahren hergestellt werden.

Je nach Anwendung können die Fertigungskontrollen Folgendes umfassen:

Kontrollierte Reinigungsprozesse
Reinraummontage
Partikelkontrolle
Reinigung mit deionisiertem Wasser
Spezialverpackung
Helium- oder Druckleckprüfung
Maßkontrolle
Oberflächenprüfung
Materialrückverfolgbarkeit
Die konkreten Anforderungen hängen von der beabsichtigten Anwendung und den Reinheitsvorgaben des Kunden ab.

Auch in der Halbleiterfertigung ist die Bauteilverpackung von Bedeutung. Eine unsachgemäße Verpackung kann dazu führen, dass Partikel oder Verunreinigungen nach der Endreinigung in das Ventil gelangen.

Pneumatische und manuelle Betätigung
Membranventile mit ultrahoher Reinheit können mit verschiedenen Betätigungsmethoden geliefert werden.

Manuelle Ventile eignen sich für Anwendungen, bei denen die Bediener eine direkte Steuerung benötigen und die Anzahl der Betätigungszyklen relativ gering ist.

Pneumatisch betätigte Ventile werden häufig für automatisierte Chemikaliendosiersysteme eingesetzt. Sie können ferngesteuert und in Prozessleitsysteme integriert werden.

Die automatische Betätigung bietet zahlreiche Vorteile, darunter ein gleichmäßiger Betrieb, eine schnellere Reaktion, eine geringere Gefährdung des Bedieners und eine einfachere Integration in automatisierte Prozessabläufe.

Der Aktor sollte entsprechend dem verfügbaren pneumatischen Druck, der erforderlichen Ansprechzeit, der Zyklusfrequenz, den Ausfallsicherheitsanforderungen und der Installationsumgebung ausgewählt werden.

Wie man das richtige Membranventil für ultrahohe Reinheit auswählt
Die Auswahl eines Ventils allein anhand der Anschlussgröße ist für Anwendungen mit hochreinen Chemikalien nicht ausreichend.

Es sollten mehrere technische Parameter bewertet werden.

Chemische Verträglichkeit
Vor der Auswahl der medienberührenden Materialien müssen die genauen chemischen Eigenschaften, die Konzentration, die Temperatur und die Betriebsbedingungen ermittelt werden.

Die Kompatibilität sollte anhand verlässlicher Herstellerdaten und nicht anhand allgemeiner Annahmen bestätigt werden.

Druck und Temperatur
Das Ventil muss für den maximalen Betriebsdruck und die maximale Betriebstemperatur des Systems ausgelegt sein.

Konstrukteure sollten auch Druckspitzen, Vakuumbedingungen, Temperaturzyklen und anormale Betriebsbedingungen berücksichtigen.

Durchflussanforderungen
Die Durchflusskapazität des Ventils sollte der erforderlichen Prozessdurchflussrate entsprechen.

Ein zu großes Ventil kann eine schlechte Regelgenauigkeit aufweisen, während ein zu kleines Ventil einen übermäßigen Druckabfall verursachen kann.

Verbindungstyp
Gängige Anschlusskonfigurationen umfassen Rohrenden, Stirndichtungsanschlüsse und andere hochreine Prozessschnittstellen.

Die Verbindung sollte mit der bestehenden Infrastruktur zur Chemikalienversorgung kompatibel sein und Totvolumen sowie Kontaminationsrisiken minimieren.

Reinheitsanforderungen
Verschiedene Branchen haben unterschiedliche Reinheitsanforderungen.

Halbleiterprozesse erfordern unter Umständen extrem niedrige Partikelkonzentrationen und eine strenge Kontrolle metallischer und organischer Verunreinigungen. Pharmazeutische Anwendungen können zusätzliche Anforderungen hinsichtlich Reinigungsfähigkeit und Einhaltung gesetzlicher Vorschriften mit sich bringen.

Ventillebensdauer und Zyklushäufigkeit
Wenn ein Ventil Tausende oder Millionen von Zyklen durchlaufen soll, wird die Membranermüdung zu einem wichtigen Faktor.

Der Hersteller sollte auf Basis der vorgesehenen Betriebsbedingungen geeignete Informationen zur Lebensdauer bereitstellen.

Überlegungen zu Wartung und Zuverlässigkeit
Obwohl Membranventile für einen zuverlässigen Betrieb ausgelegt sind, ist eine regelmäßige Inspektion dennoch wichtig.

Wartungsprogramme sollten die Ventilfunktion, Leckagen, Betätigungsleistung und Prozessstabilität überwachen.

Zeigt ein Ventil ein anormales Verhalten, Leckagen, eine erhöhte Betätigungskraft oder eine ungleichmäßige Durchflussregelung, sollte es umgehend überprüft werden.

Bei hochreinen chemischen Systemen sollten Wartungsverfahren auch Verunreinigungen beim Komponentenaustausch verhindern. Geeignete Reinigungs-, Handhabungs- und Installationsverfahren sind unerlässlich.

Die Bediener sollten die Wartungsanweisungen des Ventilherstellers und die chemischen Sicherheitsvorschriften der Anlage beachten.


Ultrahochreiner zweistufiger Druckminderer mit zwei Stufen Regler in Halbleiterqualität
Fazit
Membranventile mit ultrahoher Reinheit sind unverzichtbare Komponenten in modernen Systemen zur Chemikaliendosierung und Fluidsteuerung, bei denen Kontaminationskontrolle, chemische Kompatibilität, Leckagevermeidung und Prozesssicherheit von entscheidender Bedeutung sind.

Durch ihre Membranisolierung, das geringe Totvolumen, die hohe Dichtungsleistung und die Kompatibilität mit hochreinen Materialien eignen sie sich besonders für die Halbleiterfertigung, die chemische Verarbeitung, pharmazeutische Systeme und andere anspruchsvolle Branchen.

Bei der Auswahl eines Membranventils mit ultrahoher Reinheit sollten Ingenieure neben Druck und Anschlussgröße weitere Faktoren berücksichtigen. Chemische Beständigkeit, medienberührende Materialien, Oberflächenbeschaffenheit, Innenvolumen, Reinheitsanforderungen, Temperatur, Durchflussrate, Betätigungsart, Lebensdauer und Fertigungsreinheit sind ebenfalls wichtige Kriterien.

Bei korrosiven und hochreinen Chemikalien kann das richtige Ventil den Prozess vor Verunreinigungen schützen und gleichzeitig die Systemzuverlässigkeit und Betriebssicherheit verbessern. Da Halbleiterbauelemente immer kleiner werden und Fertigungsprozesse zunehmend empfindlicher auf Verunreinigungen reagieren, werden Hochleistungs-Membranventile auch weiterhin eine wichtige Rolle in fortschrittlichen Systemen zur Chemikaliendosierung und zum Management hochreiner Flüssigkeiten spielen.
