In Branchen, in denen Verunreinigungen zu katastrophalen Ausfällen führen können, wie der Pharma-, Biotechnologie-, Halbleiter- und Lebensmittelindustrie, ist die Auswahl von Ventilen nicht nur eine Frage der Funktionalität, sondern eine entscheidende Frage, die Produktintegrität, Sicherheit und Betriebseffizienz beeinflusst. Hochreine Membranventile zeichnen sich in diesen Bereichen durch ihre einzigartige Konstruktion aus, die das Prozessmedium von den mechanischen Komponenten des Ventils isoliert und so das Risiko von Leckagen, Korrosion und Partikelbildung minimiert. Diese Ventile sind für den Umgang mit ultrareinen Flüssigkeiten ausgelegt und gewährleisten, dass keine Verunreinigungen das Endprodukt beeinträchtigen – sei es ein lebensrettendes Medikament, ein hochmoderner Mikrochip oder ein sicheres Getränk.

Doch was macht ein Membranventil zu einem „hochreinen“ Ventil? Typischerweise bezieht sich dies auf Ventile, deren Materialien und Oberflächen strenge Sauberkeitsstandards erfüllen, wie beispielsweise elektropolierte Edelstahloberflächen mit geringer Rauheit (Ra), um Bakterienanhaftungen vorzubeugen. Ein problemloser Betrieb bedeutet minimalen Wartungsaufwand, schnelle Betätigung und einfache Integration in automatisierte Systeme. Effizienz hingegen umfasst optimale Durchflussraten, geringe Druckverluste und Energiesparfunktionen. Die Wahl des richtigen Ventils ist nicht einfach; es müssen Faktoren wie Materialverträglichkeit, Einhaltung gesetzlicher Vorschriften und langfristige Leistung abgewogen werden.

Dieser Artikel dient als umfassender Leitfaden für diese Auswahl. Basierend auf Branchenkenntnissen untersuchen wir die Grundlagen von Membranventilen, wichtige Auswahlkriterien, praktische Anwendungen und Best Practices zur Vermeidung häufiger Fehler. Am Ende sind Sie in der Lage, Ventile auszuwählen, die Ihre Prozesse ohne unnötige Ausfallzeiten oder Kosten verbessern. Da der globale Markt für hochreine Ventile aufgrund von Fortschritten in der Biotechnologie und Halbleiterindustrie voraussichtlich deutlich wachsen wird, können fundierte Entscheidungen jetzt Ihren Betrieb zukunftssicher machen.

Die Bedeutung dieser Ventile kann nicht hoch genug eingeschätzt werden. In der Halbleiterfertigung können selbst mikroskopisch kleine Verunreinigungen Wafer im Wert von Tausenden von Dollar ruinieren, während in der Pharmaindustrie Reinheit die Einhaltung von Vorschriften wie denen der FDA oder EMA gewährleistet. Effiziente Ventile senken den Energieverbrauch von Pumpsystemen, und unkomplizierte Designs senken die Wartungskosten. Denken Sie bei näherer Betrachtung daran, dass es nicht nur darum geht, ein Ventil auszuwählen, sondern eines zu integrieren, das sich nahtlos an die Anforderungen Ihres Systems anpasst.


Ventile für ultrahochreine Gasflaschen
Hochreine Membranventile verstehen

Membranventile funktionieren nach einem einfachen, aber genialen Prinzip: Eine flexible Membran, typischerweise aus Elastomeren wie PTFE (Polytetrafluorethylen) oder EPDM (Ethylen-Propylen-Dien-Monomer), fungiert als Barriere zwischen Flüssigkeitsweg und Antrieb. Bei geschlossenem Ventil drückt die Membran gegen einen Wehr oder Sitz im Ventilkörper und erzeugt so eine hermetische Abdichtung. Beim Öffnen des Ventils hebt sich die Membran an und ermöglicht den Flüssigkeitsdurchfluss. Diese Konstruktion verhindert Spalten, in denen Flüssigkeiten stagnieren könnten, und eignet sich daher ideal für hochreine Anwendungen, bei denen Sterilität oberste Priorität hat.

Es gibt zwei Haupttypen: Wehrventile und Durchgangsventile (oder Vollbohrungsventile). Wehrventile, die in hygienischen Prozessen üblich sind, verfügen über ein erhöhtes Wehr, gegen das die Membran abdichtet. Dies bietet eine hervorragende Absperrung, kann aber auch höhere Druckabfälle verursachen. Durchgangsventile bieten ungehinderte Strömungswege, reduzieren Turbulenzen und verbessern die Reinigungsfähigkeit, was bei viskosen Medien oder hohen Durchflussraten entscheidend ist. Materialien spielen eine entscheidende Rolle; Ventilkörper werden aufgrund ihres niedrigen Kohlenstoffgehalts und ihrer Korrosionsbeständigkeit häufig aus Edelstahl 316L geschmiedet, während Membranen nach chemischer Verträglichkeit ausgewählt werden müssen – PTFE für aggressive Chemikalien, EPDM für wasserbasierte Lösungen.

Hochreine Varianten bieten darüber hinaus ultrahochreine (UHP) Eigenschaften, wie beispielsweise vakuumgebackene Komponenten zur Vermeidung von Ausgasungsrisiken in Halbleiterfabriken oder biokompatible Materialien, die nach USP Klasse VI für die Biotechnologie zertifiziert sind. Zu den Betätigungsoptionen gehören manuelle, pneumatische oder elektrische Betätigungen, wobei pneumatische Betätigungen aufgrund ihrer Zuverlässigkeit und Geschwindigkeit für die Automatisierung in Reinräumen bevorzugt werden. Die Effizienz dieser Ventile wird durch den Durchflusskoeffizienten (Cv) gemessen, der angibt, wie viel Flüssigkeit bei einem bestimmten Druckabfall durchfließen kann – ein höherer Cv bedeutet eine bessere Effizienz.

Wartungsfreundlichkeit ist ein Markenzeichen unkomplizierter Konstruktionen. Moderne Ventile, beispielsweise mit Schnellverschluss, ermöglichen einen Membranwechsel in wenigen Minuten ohne Werkzeug und reduzieren so Ausfallzeiten. Die Oberflächenbeschaffenheit ist entscheidend; ein Ra-Wert von 0.4 μm oder besser gewährleistet eine einfache Reinigung mittels CIP- (Clean-In-Place) oder SIP- (Sterilize-In-Place) Verfahren. Das Verständnis dieser Grundlagen bildet die Grundlage für die Auswahl, da nicht passende Ventile zu Ineffizienzen wie übermäßigem Energieverbrauch oder häufigen Ausfällen führen können.

Im Wesentlichen schließen hochreine Membranventile die Lücke zwischen robusten industriellen Anforderungen und hohen Reinheitsanforderungen. Ihre Entwicklung von einfachen Absperrvorrichtungen zu hochentwickelten, sensorintegrierten Komponenten spiegelt die Nachfrage der Industrie nach intelligenteren und effizienteren Systemen wider.



Schlüsselfaktoren bei der Auswahl hochreiner Membranventile

Die Auswahl des richtigen hochreinen Membranventils erfordert eine umfassende Bewertung, um sicherzustellen, dass es die Anforderungen Ihrer Anwendung an Reinheit, Effizienz und minimalen Aufwand erfüllt. Beginnen Sie mit der Materialauswahl, da diese die wichtigste Schutzmaßnahme gegen Verunreinigungen und Qualitätsverlust darstellt.



Materialien und Kompatibilität

Ventilkörper, Membran und Dichtungen müssen den Prozessmedien standhalten, ohne Verunreinigungen auszuwaschen. Edelstahl 316L ist aufgrund seiner Korrosionsbeständigkeit und seines geringen Gehalts an extrahierbaren Substanzen der Goldstandard, insbesondere in elektropolierter Ausführung, um eine Oberflächenglätte im Submikrometerbereich zu erreichen. Für Membranen bietet PTFE eine breite chemische Beständigkeit und hohe Reinheit, ideal für Säuren und Lösungsmittel in Halbleiterprozessen, während EPDM für Flüssigkeiten mit neutralem pH-Wert in der Biotechnologie geeignet ist. NBR (Nitrilbutadienkautschuk) ist für Öle kostengünstig, wird aber aufgrund möglicher Quellung in hochreiner Form seltener verwendet. Beachten Sie stets die Kompatibilitätstabellen; nicht passende Materialien können zum Bersten der Membran und damit zu Verunreinigungen führen.

Berücksichtigen Sie auch die Temperatur- und Druckwerte. Membranen haben ihre Grenzen – PTFE hält Temperaturen bis 150 °C stand, EPDM hingegen maximal 120 °C. Wählen Sie für UHP-Anwendungen metallfreie, benetzte Teile, um eine Ionenkontamination zu vermeiden.



Design- und Effizienzmerkmale

Das Design beeinflusst die Durchflusseffizienz und Reinigungsfähigkeit. Wehrventile drosseln hervorragend, können aber Toträume verursachen. Durchgangsventile minimieren Druckabfälle und sorgen so für einen effizienten Durchfluss, was insbesondere bei großvolumigen Biotech-Fermentern entscheidend ist. Achten Sie auf selbstentleerende Winkel (mindestens 2–3 Grad), um Pfützenbildung zu vermeiden und die CIP-Effizienz zu verbessern.

Effizienz wird durch geringe Cv-Varianzen und minimale Betätigungsenergie quantifiziert. Pneumatische Antriebe mit Stellungsreglern sorgen für präzise Steuerung und reduzieren Überschwingen und Energieverschwendung. Für einen reibungslosen Betrieb wählen Sie Ventile mit modularem Design, die eine Inline-Wartung ohne Rohrleitungsdemontage ermöglichen. Integrierte Sensoren zur Leckageerkennung oder Durchflussüberwachung steigern die Effizienz durch vorausschauende Wartung.

Die Größe ist entscheidend – zu große Ventile verschwenden Platz und erhöhen die Kosten, während zu kleine Ventile hohe Druckabfälle verursachen und die Pumpen belasten. Berechnen Sie den erforderlichen Cv-Wert basierend auf Durchflussrate, Viskosität und Delta P mithilfe von Formeln wie Q = Cv √(ΔP / SG), wobei Q der Durchfluss, ΔP der Druckabfall und SG das spezifische Gewicht ist.



Zertifizierungen und Konformität

Hohe Reinheit erfordert Zertifizierungen. Achten Sie auf ASME BPE-Konformität für die Bioverarbeitung und gewährleisten Sie hygienisches Design. FDA 21 CFR 177 für Materialien mit Lebensmittel-/Pharmakontakt und 3-A Sanitary Standards für Milchanwendungen.

USP Klasse VI prüft die Biokompatibilität, die für Injektionsmittel unerlässlich ist. Die EHEDG-Zertifizierung bestätigt die Reinigungsfähigkeit. Bei Halbleitern befassen sich die SEMI-Standards mit der Partikelkontrolle.

Seriöse Hersteller bieten Rückverfolgbarkeit, beispielsweise durch Materialzertifikate (3.1 oder 3.2 EN 10204), und gewährleisten so die Chargenreinheit.



Wartung und problemlose Aspekte

Problemlose Ventile minimieren Eingriffe. Entscheiden Sie sich für Designs mit weniger Teilen – beispielsweise einteilige Membranen reduzieren Montagefehler. Schnellwechselmechanismen reduzieren Ausfallzeiten von Stunden auf Minuten. Vorausschauende Wartung durch IoT-Integration erkennt Verschleiß, bevor es zu Ausfällen kommt.

Effizienz ist mit Langlebigkeit verbunden; Ventile mit verstärkten Membranen halten 1–5 Millionen Zyklen. Berücksichtigen Sie die Gesamtbetriebskosten: Anschaffungskosten vs. Wartungseinsparungen.



Lieferant und Anpassung

Wählen Sie Lieferanten mit nachgewiesener Erfolgsbilanz, beispielsweise solche, die kundenspezifische Konfigurationen für einzigartige Prozesse anbieten. Bewerten Sie Garantien, Support und Lieferzeiten. Das Testen von Prototypen in Ihrem System bestätigt die Leistung.

Indem Sie diesen Faktoren Priorität einräumen, gewährleisten Sie reine, effiziente und wartungsarme Ventile und optimieren so Ihren Betrieb.



Anwendungen in High-Tech-Industrien

Hochreine Membranventile bewähren sich in anspruchsvollen Branchen. In der Pharma- und Biotechnologie steuern sie sterile Flüssigkeiten in Bioreaktoren, Chromatographieanlagen und Abfüllanlagen und verhindern so Kreuzkontaminationen. Ihre aseptische Konstruktion ermöglicht die Sterilisation bei 135 °C und gewährleistet dadurch absolute Sterilität.

In der Halbleiterindustrie steuern UHP-Ventile Reinstwasser (UPW) und Chemikalien wie Flusssäure in Ätzprozessen, bei denen eine Reinheit im ppb-Bereich unerlässlich ist, um Defekte zu vermeiden. Effizienz bedeutet hier hohen Durchfluss bei minimaler Partikelbildung.

In der Lebensmittel- und Getränkeindustrie werden sie für den hygienischen Transport von Säften oder Milchprodukten eingesetzt. Sie erfüllen die 3-A-Standards zur Verhinderung von Bakterienwachstum. In der Wasseraufbereitung handhaben sie korrosive Stoffe effizient.

Zu den neuen Anwendungsgebieten zählen die Wasserstoffproduktion und die Batterieherstellung, bei denen die Reinheit eine Katalysatorvergiftung verhindert. Diese vielseitigen und anpassungsfähigen Ventile ermöglichen Innovationen in allen Branchen.



Häufige Fehler und Best Practices

Vermeiden Sie Fallstricke wie die Nichtbeachtung der Medienviskosität, die zu ineffizientem Durchfluss führt – modellieren Sie Ihr System stets. Das Übersehen von Zertifizierungen kann zu regulatorischen Verstößen führen. Überprüfen Sie dies frühzeitig.

Die Vernachlässigung von Wartungsplänen verkürzt die Lebensdauer. Führen Sie regelmäßige Inspektionen auf Risse oder Verhärtungen durch. Die Wahl billiger Materialien fördert Korrosion. Investieren Sie in Qualität.

Best Practices: Führen Sie Risikobewertungen durch, konsultieren Sie Experten und führen Sie Pilotversuche durch. Schulen Sie Ihr Personal in der richtigen Bedienung, um ein Überdrehen zu vermeiden. Verwenden Sie 3-Wege-Umschaltventile für komplexe Leitungsführungen, um die Effizienz zu steigern.

Bleiben Sie über Innovationen wie intelligente Ventile zur Echtzeitüberwachung auf dem Laufenden.

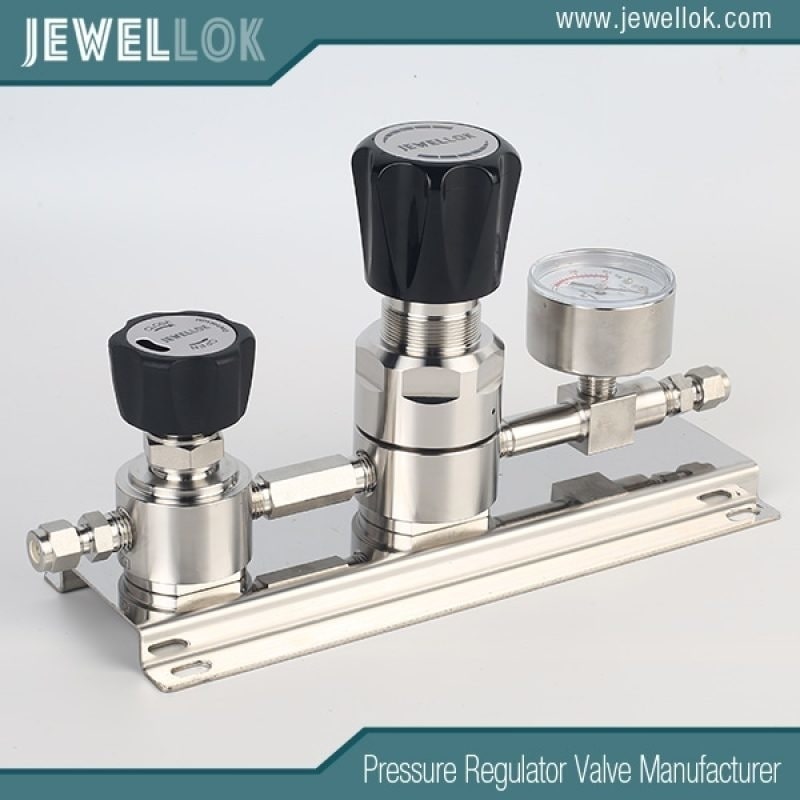

hochreines Hochdruckgaszufuhrsystem
Fazit

Die Auswahl hochreiner Membranventile, die problemlos und effizient funktionieren, erfordert eine sorgfältige Prüfung von Materialien, Design, Zertifizierungen und Anwendungseignung. Indem Sie sich auf diese Punkte konzentrieren, sichern Sie sich zuverlässige Leistung, Kosteneinsparungen und Konformität. Angesichts der sich entwickelnden Branchen sichert die Wahl des richtigen Ventils heute den Erfolg von morgen. Lassen Sie sich von Spezialisten beraten und legen Sie Wert auf Qualität für optimale Ergebnisse.
