Wie man einen Hochdruck-Stickstoffgasregler für hochreine Stickstoffsysteme auswählt

Wie man einen Hochdruck-Stickstoffgasregler für hochreine Stickstoffsysteme auswählt

Im Bereich industrieller, labortechnischer und wissenschaftlicher Anwendungen spielt Stickstoffgas aufgrund seiner Inertheit eine zentrale Rolle und ist daher ideal für Prozesse, die eine sauerstofffreie Umgebung erfordern. Hochreine Stickstoffsysteme sind in Branchen wie der Halbleiterfertigung, der pharmazeutischen Produktion, der Lebensmittelverpackung und der analytischen Chemie unerlässlich, da selbst Spuren von Verunreinigungen die Ergebnisse oder die Produktqualität beeinträchtigen können. Ein Hochdruck-Stickstoffregler ist die entscheidende Komponente, die den Stickstofffluss und -druck von Hochdruckflaschen oder Versorgungsleitungen bis zum Verbrauchsort steuert und so eine sichere, gleichmäßige und reine Versorgung gewährleistet.

Die Auswahl des richtigen Reglers für diese Systeme ist keine einfache Aufgabe. Es gilt, Faktoren wie Druckwerte, Materialverträglichkeit, Reinheitsgrade und Betriebsanforderungen abzuwägen. Eine Fehlpaarung kann zu Ineffizienzen im System, Sicherheitsrisiken oder Kontaminationsproblemen führen. Beispielsweise arbeiten Hochdrucksysteme häufig mit Eingangsdrücken von über 3,000 psi, was Regler erfordert, die solchen Anforderungen zuverlässig gerecht werden. Anwendungen mit hohen Reinheitsanforderungen verlangen Regler, die Ausgasung, Partikelbildung und die Diffusion von Verunreinigungen minimieren.

Dieser Artikel bietet eine umfassende Anleitung zur Auswahl eines Hochdruck-Stickstoffreglers für Reinstgassysteme. Wir erläutern die Grundlagen, wichtige Auswahlkriterien, Reglerarten, anwendungsspezifische Aspekte, häufige Fehlerquellen und bewährte Wartungspraktiken. Am Ende verfügen Sie über das nötige Wissen, um eine fundierte Entscheidung zu treffen und so Kosten zu sparen und die Systemleistung zu verbessern. Ob Labortechniker, Ingenieur oder Einkäufer – das Verständnis dieser Aspekte ist entscheidend für die Optimierung Ihrer Stickstoffversorgung.

.

Stickstoffregler sind in verschiedenen Ausführungen erhältlich, von einfachen einstufigen Modellen bis hin zu fortschrittlichen zweistufigen oder hochreinen Varianten. Die Auswahl beginnt mit der Bedarfsanalyse Ihres Systems: Welcher Ausgangsdruck ist erforderlich? Welcher Reinheitsgrad muss eingehalten werden? Sind korrosive Elemente oder extreme Temperaturen vorhanden? Auch Normen von Organisationen wie der Compressed Gas Association (CGA) und der ISO spielen eine Rolle bei der Sicherstellung der Konformität. Da der globale Markt für Gasregler aufgrund der steigenden Nachfrage in Hightech-Industrien voraussichtlich wachsen wird, ist es entscheidend, über die neuesten Entwicklungen informiert zu bleiben.

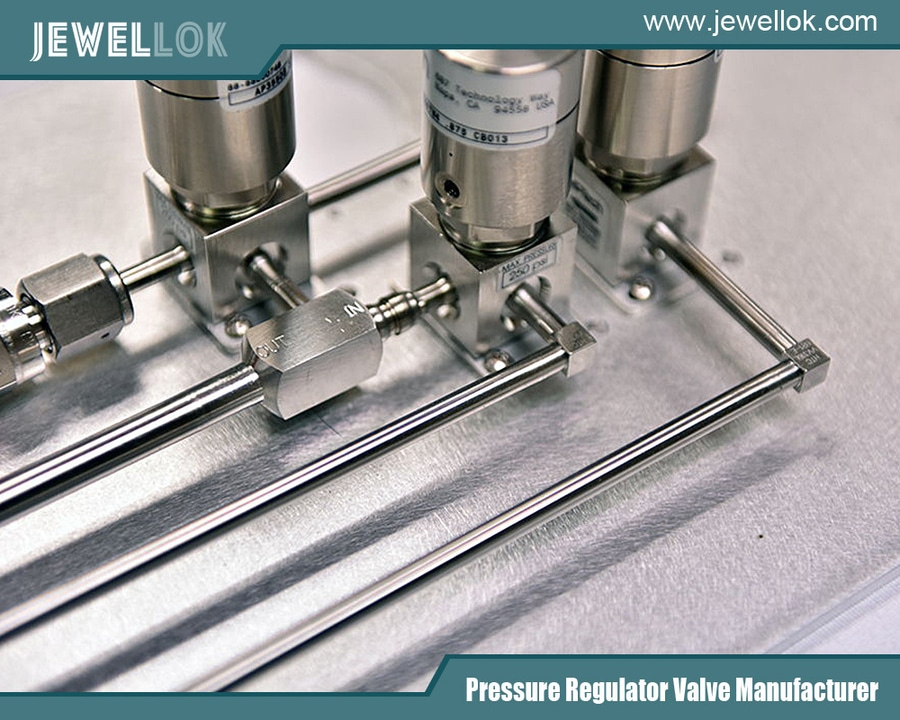

Wasserstoffdruckregler und -ventile
Wasserstoffdruckregler und -ventile


Hochdruck- und hochreine Stickstoffsysteme verstehen

Hochdruck-Stickstoffsysteme arbeiten typischerweise mit Flaschendrücken von 2,000 bis 6,000 psi und benötigen daher Regler, die diesen Druck auf nutzbare Werte, oft unter 500 psi für die meisten Anwendungen, reduzieren können. Hochreiner Stickstoff hingegen bezeichnet Gas mit einem Verunreinigungsgrad im Bereich von Teilen pro Milliarde (ppb). Er ist unerlässlich für empfindliche Prozesse wie die Gaschromatographie oder das Laserschneiden, bei denen Verunreinigungen zu Ungenauigkeiten oder Schäden führen können.

In Reinstsystemen darf der Regler keine Verunreinigungen einbringen. Dies erfordert die Verwendung von Materialien, die nicht mit Stickstoff reagieren oder flüchtige organische Verbindungen (VOCs) freisetzen. Stickstoff selbst ist nicht korrosiv, doch in Reinstsystemen können selbst geringfügige Wechselwirkungen mit Reglerkomponenten problematisch sein. Beispielsweise reichen Standardregler aus Messing für den allgemeinen Gebrauch möglicherweise aus, für höchste Reinheit sind jedoch Edelstahl oder spezielle Legierungen vorzuziehen, um die Diffusion von atmosphärischen Gasen durch die Dichtungen zu verhindern.

Das Zusammenspiel von hohem Druck und hoher Reinheit erhöht die Komplexität. Hochdruckumgebungen können Leckagen oder Materialermüdung verstärken, während die Aufrechterhaltung der Reinheit heliumdichtigkeitsgeprüfte Komponenten und elektropolierte Oberflächen zur Reduzierung der Partikelanhaftung erfordert. Systeme umfassen häufig Filter, Reiniger und Messgeräte, die in den Regler integriert sind, um die Integrität zu überwachen und zu gewährleisten.

Betrachten wir die grundlegenden physikalischen Prinzipien: Druckregler funktionieren nach dem Prinzip des Kräftegleichgewichts zwischen einer federbelasteten Membran und dem Gasdruck. Bei hohem Druck muss dieser Mechanismus extremen Kräften standhalten, ohne dass es zu Drift oder Kriechen kommt – Phänomene, bei denen sich der Ausgangsdruck mit der Zeit ändert. Für hochreine Gase minimiert die Konstruktion das Totvolumen (Bereiche, in denen sich Gas stauen und Verunreinigungen ansammeln können) und verwendet undurchlässige Dichtungen wie Viton oder Kalrez.

Die Anwendungsbereiche sind vielfältig. In Laboren gewährleisten Regler einen präzisen Durchfluss für Analysegeräte. In der Fertigung unterstützen sie Schutzprozesse gegen Oxidation. Die Kenntnis der Systemgröße – ob Einzelzylinder oder Verteileranlage – hilft, die Auswahl einzugrenzen. Budgetbeschränkungen, Umgebungsbedingungen (z. B. Temperaturbereich von -40 °C bis 60 °C) und der verfügbare Platz spielen ebenfalls eine Rolle.





Wichtige Faktoren bei der Auswahl eines Hochdruck-Stickstoff-Gasreglers

Die Auswahl des idealen Druckreglers erfordert eine schrittweise Bewertung verschiedener Parameter. Beginnen Sie mit den Druckanforderungen: Bestimmen Sie den maximalen Eingangsdruck Ihrer Stickstoffquelle, typischerweise bis zu 6,000 psi für Hochdruckflaschen. Legen Sie anschließend den Ausgangsdruckbereich fest, z. B. 0–500 psi, und stellen Sie sicher, dass der Lieferbereich des Reglers den Anforderungen Ihrer Anwendung entspricht, ohne dass Überdruckrisiken bestehen.

Die Durchflussrate ist ebenso wichtig. Regler sind für bestimmte Durchflusskapazitäten ausgelegt, gemessen in Standardkubikfuß pro Stunde (SCFH) oder Litern pro Minute (LPM). Für Reinstsysteme sollten Sie Modelle wählen, die einen stabilen, pulsationsfreien Durchfluss gewährleisten, insbesondere bei empfindlichen Geräten. Benötigen Sie einen variablen Durchfluss, wählen Sie Regler mit Einstellknöpfen oder digitaler Steuerung für präzise Einstellungen.

Die Materialverträglichkeit ist von größter Bedeutung. Da Stickstoff inert ist, werden für allgemeine Hochdruckanwendungen häufig Regler mit Messinggehäuse und Edelstahlmembranen verwendet. Für hochreine Gase empfiehlt sich jedoch Edelstahl 316L aufgrund seiner Korrosionsbeständigkeit und geringen Ausgasungseigenschaften. Dichtungen und O-Ringe sollten aus Materialien wie PTFE oder EPDM bestehen, die den Gasstrom nicht zersetzen oder verunreinigen. Regler mit porösen Materialien, in denen sich Verunreinigungen ansammeln können, sind zu vermeiden.

Der Reinheitsgrad bestimmt die Reglerklasse. Standardregler eignen sich bis zu einer Reinheit von 99.5 %, für Reinheiten von 99.999 % oder höher sind jedoch hochreine oder ultrahochreine (UHP) Regler unerlässlich. Diese zeichnen sich durch elektropolierte Innenteile, VCJ-Anschlüsse für leckagefreie Verbindungen und die Reinigung und Verpackung in Reinräumen aus, um Verunreinigungen zu vermeiden. Achten Sie auf Regler mit SEMI-Zertifizierung für Halbleiteranwendungen.

Die Entscheidung zwischen ein- und zweistufigem Reglerdesign ist entscheidend. Einstufige Regler reduzieren den Druck in einem Schritt und eignen sich daher für stabile Eingangsdrücke, sind aber anfällig für den Versorgungsdruckeffekt (SPE), bei dem der Ausgangsdruck mit Änderungen des Eingangsdrucks schwankt. Zweistufige Regler beheben dieses Problem durch eine Zwischenstufe und sorgen so für einen konstanteren Ausgangsdruck – ideal für Reinstsysteme, in denen Schwankungen Verunreinigungen verursachen könnten.

Sicherheitsvorkehrungen sollten nicht vernachlässigt werden. Druckbegrenzungsventile, Berstscheiben und Manometer zur Ein- und Auslassüberwachung gehören zur Standardausstattung. Bei Hochdruckanwendungen ist darauf zu achten, dass die CGA-Anschlüsse zum jeweiligen Zylinder passen (z. B. CGA-580 für Stickstoff). Stickstoff ist zwar nicht toxisch, jedoch besteht in geschlossenen Räumen Erstickungsgefahr, weshalb belüftete Installationen erforderlich sind.

Zertifizierungen und Normen gewährleisten Zuverlässigkeit. Regler sollten der ISO 9001 für Qualität, den ASME-Normen für Druckbehälter und den CGA-Richtlinien für gasspezifische Armaturen entsprechen. Für hochreines Helium sind Leckraten unter 1 × 10⁻⁹ cm³/s wünschenswert.

Abwägung zwischen Kosten und Leistung: Hochdruckregler der Einstiegsklasse sind ab 100–200 US-Dollar erhältlich, während zweistufige UHP-Modelle über 1,000 US-Dollar kosten können. Berücksichtigen Sie die Lebenszykluskosten, einschließlich Wartung und Vermeidung von Ausfallzeiten.

Umgebungsfaktoren: Die Betriebstemperatur beeinflusst die Dichtheit der Dichtungen; wählen Sie Regler, die für Ihre Umgebungsbedingungen geeignet sind. In vibrationsanfälligen Umgebungen sind möglicherweise robustere Ausführungen erforderlich.

Abschließend sollten Sie die Datenblätter des Herstellers für die Druckabfallkurven (Druckabfall vs. Durchfluss) und die Kriechspezifikationen konsultieren, um die Leistung vorherzusagen.





Arten von Hochdruck-Stickstoffgasreglern

Regler werden nach Bauart und Funktion kategorisiert. Einstufige Regler sind kompakt und kostengünstig und eignen sich ideal für kurzzeitige Anwendungen mit konstantem Eingangsdruck. Sie zeichnen sich durch ihre Leistungsfähigkeit bei hohen Druckabfällen aus, können jedoch einen Standardfehler von bis zu 10 % aufweisen.

Zweistufige Regler mit primärer und sekundärer Druckreduzierung bieten eine überlegene Stabilität und senken die SPE auf unter 1 % – entscheidend für die Hochreinheitschromatographie oder das Schweißen. Sie sind zwar größer, gewährleisten aber einen konstanten Druck auch bei sinkendem Füllstand des Zylinders.

Leitungsregler steuern den Druck in Rohrleitungen, während Entnahmestellenregler die Feinabstimmung direkt am Gerät ermöglichen. Für hochreine Medien ermöglichen Schalttafel- oder Kuppelregler die Fernsteuerung und minimieren Verunreinigungen.

Zu den Spezialtypen gehören Gegendruckregler zur Aufrechterhaltung des Vordrucks und elektronische Regler für automatisierte Systeme mit Rückkopplungsschleifen.





Anwendungsspezifische Überlegungen

In Laboren sollten UHP-Regler mit geringem Totvolumen für Analysegeräte bevorzugt werden. In industriellen Bereichen wie der Metallverarbeitung sind aus Kostengründen robuste Messingmodelle vorteilhaft. Halbleiterfabriken benötigen für höchste Reinheit VCJ-beschichteten Edelstahl.

Bei kryogenem Stickstoff verhindern isolierte Regler das Einfrieren. In der Lebensmittelindustrie gewährleisten FDA-konforme Materialien die Sicherheit.





Häufige zu vermeidende Fehler

Achten Sie unbedingt auf Kompatibilität – die Verwendung eines Niederdruckreglers an Hochdruckflaschen birgt Explosionsgefahr. Vernachlässigung der Reinheit führt zu verunreinigten Proben. Fehlende Wartung verursacht Leckagen. Verwenden Sie stets passende CGA-Anschlüsse, um ein Verkanten des Gewindes zu vermeiden.





Bewährte Verfahren für Wartung und Sicherheit

Regelmäßige Dichtigkeitsprüfungen mit Seifenlösungen oder Detektoren sind unerlässlich. Hochreine Regler dürfen nur mit Inertgasen gereinigt werden. Sie sind in trockenen, sauberen Bereichen zu lagern. Sicherheitsschulungen zu Erstickungs- und Druckgefahren sind zwingend erforderlich. Vor Wartungsarbeiten müssen die Systeme drucklos gemacht werden.

Beste Lieferanten von Edelstahl-Membranventilen
Beste Lieferanten von Edelstahl-Membranventilen


Fazit

Die Auswahl eines Hochdruck-Stickstoffgasreglers für Reinstgassysteme erfordert eine sorgfältige Abwägung von Druck, Material, Reinheit und Anwendungsanforderungen. Mit diesem Leitfaden gewährleisten Sie optimale Leistung, Sicherheit und Langlebigkeit. Lassen Sie sich von Experten oder Lieferanten individuell beraten, um Ihre spezifischen Anforderungen zu erfüllen.
