In der Welt der Fluidsteuerungssysteme ist Präzision das A und O. Ob es um die Regulierung des Gasflusses im Labor oder die Steuerung von Hydraulikflüssigkeiten in Industriemaschinen geht – die Fähigkeit, die Durchflussrate fein abzustimmen, kann den Unterschied zwischen Effizienz und Katastrophe ausmachen. Hier kommt das Nadelventil ins Spiel – ein spezielles Ventil, das für seine außergewöhnliche Genauigkeit bei der Durchflussregelung bekannt ist. Doch wie funktioniert ein Nadelventil? Dieser Artikel befasst sich eingehend mit den Feinheiten von Nadelventilen und beleuchtet deren Aufbau, Funktionsweise, Vorteile und Anwendungen. Am Ende verfügen Sie über ein umfassendes Verständnis dieser wesentlichen Komponente der Fluiddynamik.

Nadelventile verdanken ihren Namen dem langen, spitz zulaufenden, nadelartigen Kolben, der als zentrales Element der Durchflussregelung dient. Im Gegensatz zu Standard-Kugel- oder Schieberventilen, die sich besser für Ein-/Aus-Betriebe eignen, zeichnen sich Nadelventile durch ihre Leistungsfähigkeit bei Drosselanwendungen aus, die eine stufenweise Anpassung erfordern. Sie werden häufig in Branchen wie der Öl- und Gasindustrie, der chemischen Verarbeitung, der Pharmaindustrie und der Messtechnik eingesetzt. Der globale Markt für Nadelventile wird voraussichtlich stetig wachsen, angetrieben durch Fortschritte in der Automatisierung und die Nachfrage nach präziser Steuerung in Hochdruckumgebungen.

Um die Funktionsweise eines Nadelventils zu verstehen, ist es wichtig, seinen historischen Kontext zu betrachten. Das Konzept der Nadelventile stammt aus dem 19. Jahrhundert und entwickelte sich aus den ersten Dampfmaschinenreglern. Heute werden sie mit modernen Materialien und präzisen Fertigungsverfahren hergestellt, um Zuverlässigkeit auch unter extremen Bedingungen zu gewährleisten. Dieser Artikel analysiert die Anatomie des Ventils, erklärt Schritt für Schritt sein Funktionsprinzip, diskutiert Variationen und beleuchtet praktische Anwendungen. Ziel ist eine umfassende, 2000 Wörter umfassende Beschreibung.

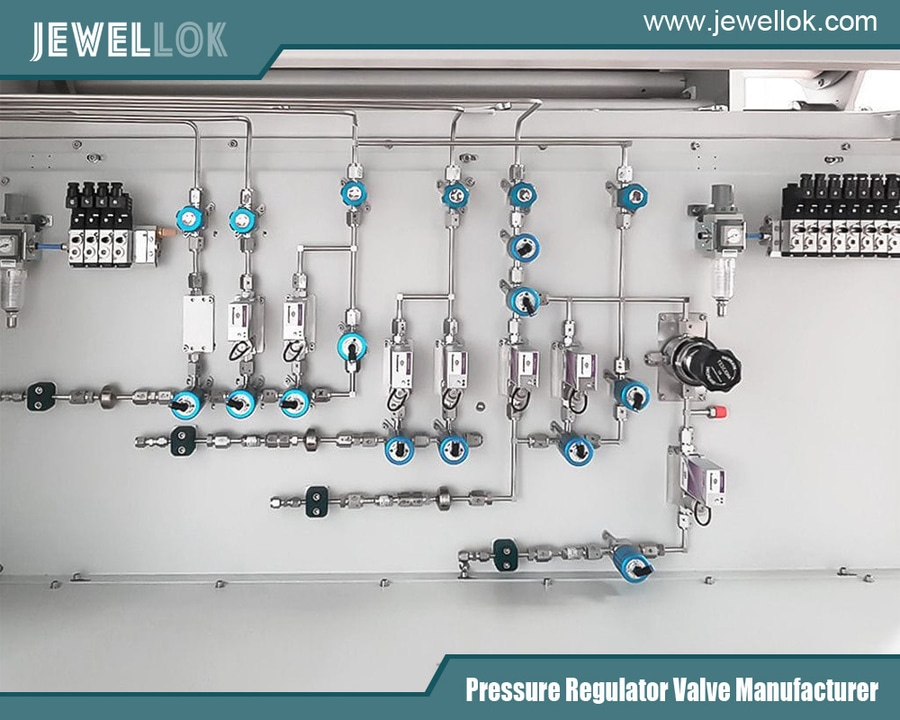

pneumatischer Druckregler aus hochreinem Helium
pneumatischer Druckregler aus hochreinem Helium


Grundkomponenten eines Nadelventils

Im Grunde ist ein Nadelventil ein einfaches, aber ausgeklügeltes Gerät, das aus mehreren harmonisch zusammenarbeitenden Schlüsselkomponenten besteht. Um die Funktionsweise des Ventils zu verstehen, ist es wichtig, diese Komponenten zu verstehen.

Der Körper bildet die Außenhülle des Ventils und wird typischerweise aus langlebigen Materialien wie Edelstahl, Messing oder Kohlenstoffstahl gefertigt. Er beherbergt die internen Mechanismen und bietet Anschlusspunkte für Ein- und Auslassöffnungen. Die Konstruktion des Körpers stellt sicher, dass er hohen Drücken standhält, bei Industriemodellen oft bis zu 10,000 psi.

Am Gehäuse ist die Haube befestigt, die als Abdeckung und Dichtung für die Spindel dient. Die Haube ist üblicherweise mit dem Gehäuse verschraubt oder verschraubt und enthält Dichtungsmaterial, um Leckagen zu vermeiden. Bei einigen Ausführungen ist die Haube für zusätzliche Stabilität in das Gehäuse integriert.

Der Schaft ist das bewegliche Teil, das den Griff mit der Nadel verbindet. Er ist mit einem Gewinde versehen, das beim Drehen eine präzise lineare Bewegung ermöglicht. Das Gewinde des Schafts ist feingängig, um kleinste Anpassungen zu ermöglichen – ein Markenzeichen von Nadelventilen.

Die Nadel selbst ist der konische Kolben am Ende des Schafts. Sie hat die Form eines Kegels oder einer Nadel und passt in den Sitz, um den Durchfluss zu steuern. Die Verjüngung ermöglicht ein allmähliches Öffnen oder Schließen und bietet eine Drosselfähigkeit, die Kugelhähnen weit überlegen ist.

Der Ventilsitz ist die Öffnung im Ventilkörper, in der die Nadel bei geschlossenem Ventil sitzt. Er besteht häufig aus weichen Materialien wie PTFE (Polytetrafluorethylen) für eine dichte Abdichtung oder aus Hartmetall für eine lange Lebensdauer bei abrasiven Flüssigkeiten.

Schließlich stellt der Griff oder Aktuator die Benutzerschnittstelle dar. Manuelle Griffe sind üblich, aber automatisierte Versionen verwenden pneumatische oder elektrische Aktuatoren zur Fernsteuerung.

Diese Komponenten werden mit Präzisionstoleranzen, oft im Mikrometerbereich, zusammengebaut, um einen leckagefreien Betrieb zu gewährleisten. Beispielsweise beeinflusst der Kegelwinkel der Nadel – typischerweise 1 bis 3 Grad – die Durchflusseigenschaften direkt.





Funktionsprinzip eines Nadelventils

Die Magie eines Nadelventils liegt in seiner Fähigkeit, den Durchfluss punktgenau zu regulieren. Lassen Sie uns das Funktionsprinzip Schritt für Schritt erklären.

Bei vollständig geschlossenem Ventil sitzt die Nadel fest in der Öffnung und blockiert den Durchfluss vollständig. Die konische Spitze bildet eine Metall-Metall- oder Weichdichtung, die den Flüssigkeitsdurchgang verhindert. Dies wird durch Drehen des Griffs im Uhrzeigersinn erreicht, wodurch der Gewindeschaft nach unten gedrückt wird und die Nadel in den Sitz gedrückt wird.

Zum Öffnen des Ventils wird der Griff gegen den Uhrzeigersinn gedreht. Beim Einfahren des Schafts hebt sich die Nadel vom Ventilsitz ab und schafft einen ringförmigen Raum, durch den die Flüssigkeit fließen kann. Der Schlüssel liegt in der allmählichen Verjüngung: Der Durchflussquerschnitt vergrößert sich mit jeder Drehung langsam, was eine Feineinstellung ermöglicht. Beispielsweise kann eine einzige Drehung das Ventil um nur 0.1 mm öffnen, was zu einer minimalen Durchflusserhöhung führt.

Die Strömungsdynamik spielt eine entscheidende Rolle. Die Durchflussrate eines Nadelventils folgt den Prinzipien der Bernoulli-Gleichung, bei der der Druckabfall über dem Ventil in Geschwindigkeit umgewandelt wird. Der Cv-Wert (Durchflusskoeffizient) des Ventils, der seine Kapazität misst, ist im Vergleich zu anderen Ventilen niedrig, was seine Rolle in Szenarien mit geringem Durchfluss und hoher Präzision unterstreicht.

Im Betrieb kann das Ventil in jede beliebige Position zwischen vollständig geöffnet und geschlossen eingestellt werden, wodurch es sich ideal zum Drosseln eignet. Für schnelles Ein- und Ausschalten wird es jedoch nicht empfohlen, da sich die feinen Gewinde mit der Zeit abnutzen können.

Ein praktisches Beispiel: In einem Gaschromatographiesystem reguliert ein Nadelventil den Trägergasfluss zur Säule. Durch leichtes Drehen des Griffs kann der Bediener den Durchfluss von 1 ml/min auf 10 ml/min einstellen und so eine optimale Trennung der Verbindungen gewährleisten.

Hochdruckvarianten verfügen über zusätzliche Funktionen wie Antikavitationskonstruktionen zur Handhabung von Flüssigkeiten nahe ihrem Dampfdruck, wodurch Schäden durch implodierende Blasen verhindert werden.





Arten von Nadelventilen

Nadelventile sind in verschiedenen Konfigurationen für unterschiedliche Anwendungen erhältlich und verfügen jeweils über einzigartige Designanpassungen.

Gerade Nadelventile: Der gängigste Typ, bei dem Einlass- und Auslassöffnungen in einer geraden Linie angeordnet sind. Ideal für Inline-Installationen, bei denen der Platz keine Rolle spielt.

Ecknadelventile: Diese verfügen über Anschlüsse im 90-Grad-Winkel, die sich zum Ändern der Durchflussrichtung ohne zusätzliche Armaturen eignen. Sie sind in Instrumententafeln weit verbreitet.

Mehrwege-Nadelventile: Mit drei oder mehr Anschlüssen ermöglichen sie die Umleitung oder Mischung von Strömen. Ein Dreiwege-Nadelventil kann beispielsweise zwischen zwei Quellen umschalten.

Miniatur-Nadelventile: Verkleinerte Versionen für Anwendungen mit geringem Durchfluss, wie z. B. medizinische Geräte oder Analyseinstrumente. Sie haben oft Anschlussgrößen von nur 1/16 Zoll.

Motorisierte Nadelventile: Ausgestattet mit Elektromotoren zur automatischen Steuerung, integriert in SPS-Systeme zur Prozessautomatisierung.

Hochdruck-Nadelventile: Entwickelt für extreme Bedingungen, mit verstärkten Gehäusen und exotischen Legierungen wie Hastelloy für korrosive Umgebungen.

Jeder Typ behält den Kernnadelmechanismus bei, passt ihn jedoch an spezifische Anforderungen an und zeigt so die Vielseitigkeit des Ventils.





Materialien und Konstruktion

Die Materialauswahl bei der Konstruktion von Nadelventilen ist entscheidend für Leistung und Langlebigkeit.

Zu den üblichen Karosseriematerialien gehören:

Edelstahl: Korrosionsbeständig, geeignet für die Chemie- und Lebensmittelindustrie.
Messing: Kostengünstig für Niederdruck-Wasser- oder Luftsysteme.
Monel oder Inconel: Für Hochtemperatur- oder korrosive Flüssigkeiten in Ölraffinerien.
Sitze können aus Metall (für längere Haltbarkeit) oder Elastomer (für bessere Abdichtung) bestehen. Dichtungsmaterialien um den Schaft, wie Graphit- oder Viton-O-Ringe, verhindern Leckagen und ermöglichen gleichzeitig eine reibungslose Bewegung.

Die Fertigung erfolgt mittels CNC-Bearbeitung für höchste Präzision, gefolgt von einer Druckprüfung nach ASME-Standards. Die Qualitätskontrolle stellt sicher, dass das Ventil den Nenndrücken fehlerfrei standhält.

In rauen Umgebungen erhöhen Beschichtungen wie Epoxidharz oder Nickelplattierung die Verschleiß- und Korrosionsbeständigkeit.





Vorteile und Nachteile

Nadelventile bieten mehrere Vorteile:

Präzisionssteuerung: Unübertroffene Genauigkeit bei der Durchflussregulierung.
Kompakte Größe: Passt in enge Räume.
Geringe Leckage: Dichtschließend im geschlossenen Zustand.
Vielseitigkeit: Behandelt Gase, Flüssigkeiten und Schlämme.
Sie haben jedoch auch Nachteile:

Geringe Durchflusskapazität: Nicht für Anwendungen mit hohem Volumen geeignet.
Anfälligkeit für Verstopfung: Feine Öffnungen können durch Partikel verstopft werden.
Höhere Kosten: Präzisionstechnik erhöht den Preis.
Langsamer Betrieb: Manuelle Anpassungen dauern lange.
Das Abwägen dieser Vor- und Nachteile hilft bei der Auswahl des richtigen Ventils für die jeweilige Aufgabe.





Anwendungsgebiete von Nadelventilen

Nadelventile sind branchenübergreifend unverzichtbar.

In der Öl- und Gasindustrie steuern sie die Injektionsraten in Bohrlochköpfen und verhindern so Überdruck.

In der Pharmaindustrie regulieren sie sterile Flüssigkeiten in Bioreaktoren und gewährleisten so deren Reinheit.

Instrumentierung: Wird in Druckmessgeräten und Durchflussmessern zur Kalibrierung verwendet.

Hydraulik: Feinabstimmung der Antriebsgeschwindigkeiten in Maschinen.

Luft- und Raumfahrt: Verwalten Sie den Kraftstofffluss in Triebwerken.

Eine Fallstudie: In einer Erdgaspipeline drosseln Nadelventile den Durchfluss während der Wartung und ermöglichen so eine sichere Isolierung ohne vollständige Abschaltung.





Wartung und Fehlerbehebung

Durch die richtige Wartung wird die Lebensdauer eines Nadelventils verlängert.

Zu den Routineprüfungen gehören die Überprüfung auf Lecks, das Schmieren der Gewinde und der Austausch der Packung.

Häufige Probleme:

Undichtigkeit: Oft aufgrund abgenutzter Sitze; Lösung: Sitz erneuern oder ersetzen.
Festsitzender Schaft: Durch Schmutz verursacht; mit Lösungsmittel reinigen.
Vibrationsschäden: Sichere Montage zur Vermeidung.
Befolgen Sie die Richtlinien des Herstellers zur Demontage und Remontage.





Vergleich mit anderen Ventilen

Im Vergleich zu Kugelhähnen bieten Nadelventile eine bessere Drosselung, arbeiten jedoch langsamer.

Im Vergleich zu Absperrventilen ermöglichen sie eine feinere Steuerung bei geringerem Druckabfall.

Absperrschieber dienen zum Ein- und Ausschalten und sind nicht präzise genug.

Dies macht Nadelventile zu Spezialisten in Sachen Genauigkeit.

Hersteller von hochreinen Druckminderventilen in China
Hersteller von hochreinen Druckminderventilen in China


Fazit

Das Verständnis der Funktionsweise eines Nadelventils offenbart dessen elegantes Design und seine Funktion. Von der präzisen Bewegung der konischen Nadel bis hin zu ihrer Rolle in kritischen Branchen zeugt es von technischem Einfallsreichtum. Mit dem technologischen Fortschritt werden sich Nadelventile weiterentwickeln, möglicherweise mit intelligenten Sensoren zur Echtzeitüberwachung. Ob Ingenieur, Student oder Enthusiast – die Wertschätzung dieses Ventils vertieft Ihr Verständnis für Flüssigkeitssteuerungssysteme.

Um mehr darüber zu erfahren, wie ein Nadelventil hinsichtlich seines Funktionsprinzips und seiner Anwendungen funktioniert, besuchen Sie Jewellok unter https://www.jewellok.com/ für weitere Informationen.
