In Hightech-Branchen wie der Halbleiterfertigung, der pharmazeutischen Produktion und der Analytik ist der Umgang mit ultrareinen Gasen (UHP) von höchster Bedeutung. Diese Gase, oft Stickstoff, Sauerstoff, Wasserstoff und Spezialgemische, müssen mit minimaler Verunreinigung zugeführt werden, um Prozessintegrität und Produktqualität zu gewährleisten. Zwei kritische Komponenten in UHP-Gassystemen sind UHP-Gasreglerventile und UHP-Membranventile . Beide sind darauf ausgelegt, die Reinheit der Gase auf über 99.9999 % (sechs Neunen) zu halten, erfüllen jedoch unterschiedliche Funktionen und weisen spezielle, auf die jeweiligen Betriebsanforderungen zugeschnittene Konstruktionen auf.

Ein UHP-Gasregelventil dient in erster Linie der Regelung und Reduzierung des Drucks einströmender Gase aus Hochdruckquellen wie Flaschen oder Großlagern auf einen stabilen, niedrigeren Druck, der für nachgelagerte Prozesse geeignet ist. Im Gegensatz dazu fungiert ein UHP-Membranventil als Ein-/Aus- oder Drosselvorrichtung, die den Gasfluss isoliert und gleichzeitig Verunreinigungen durch externe Quellen oder interne Komponenten verhindert. Das Verständnis der Unterschiede zwischen diesen beiden Ventiltypen ist für Ingenieure, Techniker und Systemdesigner unerlässlich, um die passende Ausrüstung für ihre Anwendungen auszuwählen.

Dieser Artikel befasst sich eingehend mit den technischen Aspekten beider Ventile und beleuchtet deren Konstruktion, Materialien, Funktionsprinzipien, Vorteile, Einschränkungen und wesentliche Unterschiede. Durch die Untersuchung dieser Elemente möchten wir einen umfassenden Leitfaden erstellen, der zeigt, wie jedes Ventil zur Aufrechterhaltung höchster Reinheit in Gasversorgungssystemen beiträgt. Die Diskussion beleuchtet die Bedeutung der Reinheit in kritischen Branchen und den Einfluss der Ventilauswahl auf die Gesamtsystemleistung.




Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)
Grundlegendes zu Regelventilen für ultrahochreine Gase

Regelventile für ultrahochreine Gase sind hochentwickelte Geräte, die den Gasdruck mit höchster Präzision regeln und gleichzeitig die Integrität des Gasstroms bewahren. Diese Regler werden typischerweise am Einsatzort oder direkt nach der Gasquelle installiert, um Drücke von 3000 psi (Pfund pro Quadratzoll) oder mehr auf bis zu 1 psi (0,6 bar) zu reduzieren, je nach Anwendung.

Design und Komponenten

Das Kernstück eines UHP-Gasreglerventils ist ein Druckmessmechanismus, häufig eine Membran oder ein Kolben, der die Ventilöffnung so anpasst, dass der Ausgangsdruck trotz Schwankungen des Eingangsdrucks oder des Durchflussbedarfs konstant bleibt. In UHP-Anwendungen werden Membranen gegenüber Kolben bevorzugt, da sie eine bessere Abdichtung gewährleisten und das Risiko der Partikelbildung durch Metall-auf-Metall-Kontakt verringern.

Zu den Schlüsselkomponenten gehören:

– Einlass- und Auslassöffnungen: Hierbei handelt es sich in der Regel um elektropolierte Edelstahlfittings, wie z. B. VCJ- oder Flachdichtungsanschlüsse, um Toträume zu minimieren, in denen sich Verunreinigungen ansammeln könnten.

– Drucksensormembran: Die Membran besteht aus Materialien wie Hastelloy C-22 oder Edelstahl 316L mit hochreiner Oberfläche und biegt sich als Reaktion auf Druckänderungen, wodurch der Ventilkegel oder Sitz betätigt wird, um den Durchfluss zu steuern.

– Ventilkegel und Sitz: Der Ventilkegel ist das bewegliche Element, das den Sitz abdichtet und so den Durchfluss reguliert. Bei UHP-Reglern werden diese häufig aus PCTFE (Polychlortrifluorethylen) oder anderen weichen Polymeren hergestellt, um eine dichte Abdichtung ohne Partikelbildung zu gewährleisten.

– Haube und Einstellmechanismus: Die Haube beherbergt die Feder oder Kuppel, die den gewünschten Ausgangsdruck einstellt. Bei UHP-Modellen wird die Haube belüftet oder gespült, um atmosphärische Verunreinigungen zu vermeiden.

UHP-Regler verfügen häufig über Funktionen wie gebundene Membrankonstruktionen, bei denen die Membran mechanisch mit dem Ventilkegel verbunden ist, was die Zuverlässigkeit erhöht und Leckwege reduziert.

Betriebsprinzipien

Die Funktionsweise eines UHP-Gasreglers basiert auf dem Kräftegleichgewicht. Der Eingangsdruck drückt gegen die Membran, der eine vom Benutzer eingestellte Federkraft entgegenwirkt. Sinkt der Ausgangsdruck aufgrund eines erhöhten Bedarfs, öffnet die Membran das Ventil weiter, sodass mehr Gas strömen kann, bis das Gleichgewicht wiederhergestellt ist. Umgekehrt schließt sich das Ventil bei steigendem Druck leicht.

In UHP-Umgebungen müssen Regler niedrige Durchflussraten, oft bis zu 1 sccm (Standardkubikzentimeter pro Minute), präzise verarbeiten, ohne Verunreinigungen einzubringen. Die Oberflächenbeschaffenheit ist entscheidend; Innenflächen werden auf Ra-Werte von 5 Mikrozoll oder besser elektropoliert, um die Adsorptionsstellen für Feuchtigkeit oder Kohlenwasserstoffe zu minimieren.

Überlegungen zu Materialien und Reinheit

Die Materialauswahl ist für UHP-Regler entscheidend. Edelstahl 316L VIM-VAR (Vacuum Induction Melted-Vacuum Arc Remelted) ist aufgrund seines geringen Einschlussgehalts und seiner Korrosionsbeständigkeit Standard für medienberührte Teile. Elastomere sollten, falls verwendet, auf hochreine Sorten wie FFKM (Perfluorelastomer) beschränkt sein, um Ausgasungen zu vermeiden.

Die Reinheit wird durch strenge Herstellungsverfahren gewährleistet, darunter die Montage im Reinraum, Helium-Lecktests auf Raten unter 10^-9 atm-cc/sec und Partikelzählung, um weniger als 10 Partikel pro Kubikfuß größer als 0.1 Mikrometer sicherzustellen.

Anwendungen

UHP-Gasregler sind in Halbleiterfabriken für Prozesse wie die chemische Gasphasenabscheidung (CVD) allgegenwärtig, bei denen eine präzise Druckregelung von Silan- oder Arsingasen erforderlich ist. In der Pharmaindustrie regeln sie Inertgase zur Reaktorabdeckung. Analytische Labore nutzen sie für Gaschromatographie-Träger wie Helium.

Zu den Vorteilen zählen eine ausgezeichnete Druckstabilität (±0.1 % des Sollwerts), ein geringer Druckabfall (Druckabfall bei Durchfluss) und die Kompatibilität mit korrosiven Gasen. Sie sind jedoch nicht ideal für eine vollständige Absperrung, da sie leichte Leckagen aufweisen können.

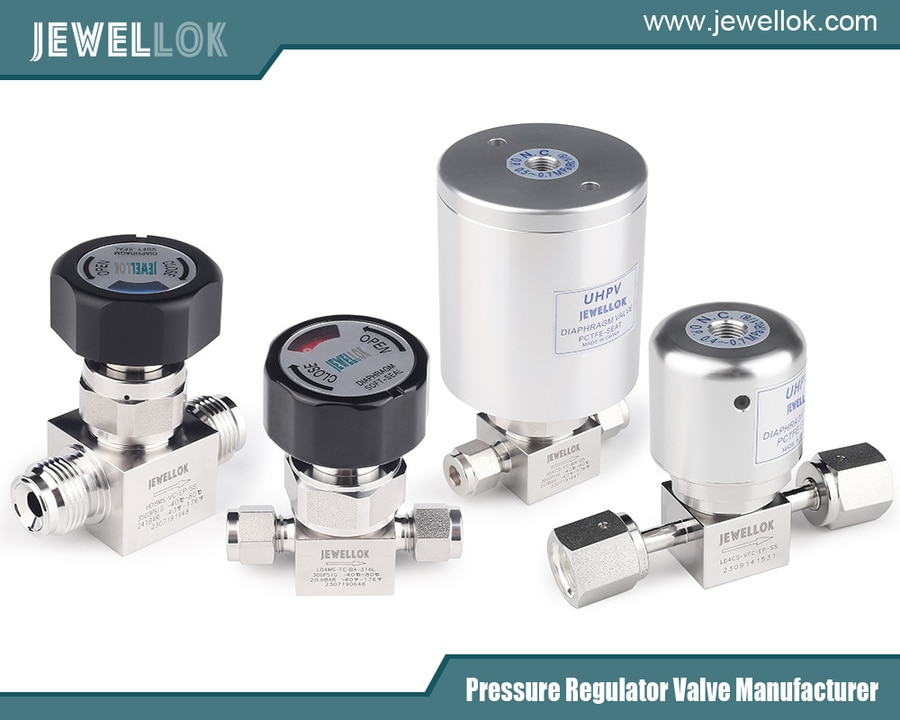

Ultrahochreine Membranventile verstehen

Membranventile mit ultrahoher Reinheit sind Absperrventile, die zur Ein-/Ausschaltung oder Modulation in Reinstgasleitungen entwickelt wurden. Im Gegensatz zu Reglern besteht ihre Hauptaufgabe nicht in der Druckreduzierung, sondern in der Durchflussregelung mit absoluter Abdichtung, um Verunreinigungen zu verhindern.

Design und Komponenten

Das Kennzeichen eines Membranventils ist seine flexible Membran, die das Prozessmedium vom Antriebsmechanismus trennt. Diese Konstruktion verhindert Spindeldichtungen, Packungen oder andere potenzielle Leckquellen.

Zu den Schlüsselkomponenten gehören:

– Gehäuse: Normalerweise ein geschmiedeter 316L-Edelstahlblock mit zwei oder mehreren Anschlüssen und minimalem Innenvolumen, um die Spülzeit zu verkürzen.

– Membran: Eine dünne, flexible Membran, oft mehrschichtig, aus PTFE (Polytetrafluorethylen) mit einer Verstärkung aus Edelstahl oder Elgiloy. Sie dichtet das Ventil ab, indem sie gegen ein Wehr oder einen Sitz drückt.

– Antrieb: Kann manuell (Handrad), pneumatisch oder elektrisch sein. Bei UHP-Modellen werden pneumatische Antriebe für die Fernsteuerung mit ausfallsicheren Positionen häufig verwendet.

– Wehr oder Sitz: Der erhabene Bereich im Gehäuse, an dem die Membran abdichtet. Bei UHP wird er auf Hochglanz poliert.

Membranventile gibt es in Durchgangs- oder Wehrausführung. Wehrausführungen sind bei UHP aufgrund besserer Durchflusseigenschaften und einfacherer Reinigung häufiger anzutreffen.

Betriebsprinzipien

Im geschlossenen Zustand drückt der Aktuator die Membran gegen das Wehr und erzeugt so eine hermetische Abdichtung. Beim Öffnen des Ventils hebt sich die Membran an und ermöglicht den Gasfluss. Die Flexibilität der Membran stellt sicher, dass im Strömungsweg kein Metallkontakt entsteht, wodurch der Partikelabwurf minimiert wird.

In UHP-Systemen verfügen diese Ventile häufig über Ausheizfunktionen bis 150 °C, um adsorbierte Feuchtigkeit zu entfernen. Dank der Elastizität der Membran ist die Lebensdauer hoch und liegt oft über 1 Million Zyklen.

Überlegungen zu Materialien und Reinheit

Ähnlich wie bei den Reglern bestehen die benetzten Teile aus 316L VIM-VAR-Edelstahl mit elektropolierter Oberfläche. Die Membranen bestehen aus reinem PTFE oder modifiziertem PTFE für chemische Inertheit. Die Montage erfolgt in Reinräumen der ISO-Klasse 5, wobei auf Heliumlecks und Partikelbildung geprüft wird.

Die Reinheit wird durch die totraumfreie Konstruktion des Ventils verbessert, die eine Gasstagnation und die Ansammlung von Verunreinigungen verhindert.

Anwendungen

UHP-Membranventile sind in der Biotechnologie für den sterilen Gastransfer, in der Solarmodulherstellung für die Silanhandhabung und in der LED-Produktion für Dotiergase unverzichtbar. Sie eignen sich hervorragend für Systeme, die häufige Zyklen erfordern oder bei denen es auf leckagefreies Arbeiten ankommt, wie z. B. Vakuumleitungen.

Zu den Vorteilen zählen eine hohe Dichtheit (besser als 10^-10 atm-cc/sec), einfache Wartung (Membranwechsel ohne Ausbau des Ventils aus der Leitung) und Beständigkeit gegen aggressive Medien. Einschränkungen sind höhere Druckabfälle im Vergleich zu Kugelhähnen und die Möglichkeit einer Membranermüdung im Laufe der Zeit.



Hauptunterschiede zwischen UHP-Gasregelventilen und UHP-Membranventilen

Obwohl beide Ventile integraler Bestandteil von UHP-Gassystemen sind, liegen ihre Unterschiede in Funktion, Design, Leistung und Anwendungseignung.

Funktionale Unterschiede

Der grundlegendste Unterschied liegt in ihrem Zweck. UHP-Gasreglerventile sind Druckregler, die sich dynamisch anpassen, um einen voreingestellten Ausgangsdruck aufrechtzuerhalten. Sie sind nicht für die vollständige Absperrung ausgelegt; selbst im geschlossenen Zustand können sie einen minimalen Durchfluss zulassen, um den Druck zu messen. UHP-Membranventile hingegen sind Durchflussregler, die ein sicheres Absperren ermöglichen, um Systemabschnitte zu isolieren.

Beispielsweise könnte in einem Gasversorgungsverteiler ein Regler den Flaschendruck von 2000 psi auf 50 psi reduzieren, während Membranventile zum Umschalten zwischen Flaschen oder Entlüftungsleitungen verwendet würden.

Design- und Konstruktionsunterschiede

Regler enthalten Drucksensorelemente und Einstellmechanismen, was sie durch Federn, Ventildeckel und Manometer komplexer macht. Membranventile sind einfacher aufgebaut und konzentrieren sich auf die Schnittstelle zwischen Membran und Stellantrieb.

Regler weisen häufig einen gewundenen Strömungsweg zur Druckreduzierung auf, der bei unsachgemäßer Konstruktion ein höheres Kontaminationspotenzial birgt. Membranventile hingegen bieten einen geraden Weg mit minimalen Spalten.

Die Materialien überschneiden sich, aber Regler können im Sensorbereich mehr metallische Komponenten verwenden, während Membranventile zur Abdichtung stark auf Polymermembranen angewiesen sind.

Leistungsmerkmale

Die Handhabung des Drucks ist unterschiedlich: Regler bewältigen hohe Eingangsdrücke bei niedrigem Ausgangsdruck und weisen einen geringen Druckabfall und eine geringe Blockierung (Druckanstieg bei Durchflussstopp) auf. Membranventile sind für den vollen Leitungsdruck ausgelegt, führen jedoch Cv-Werte (Durchflusskoeffizienten) ein, die sich auf die Systemdurchflussraten auswirken.

Reinheitserhaltung: Beide Ventile zeichnen sich durch hervorragende Eigenschaften aus, Membranventile bieten jedoch eine bessere Isolierung von den Antrieben und reduzieren so das Risiko durch Schmiermittel oder das Eindringen von Luft. Regler benötigen möglicherweise Spülöffnungen für einen ähnlichen Schutz.

Lebensdauer und Wartung: Membranventile sind für hohe Zyklen ausgelegt, erfordern aber regelmäßig einen Membranaustausch. Regler haben längere Wartungsintervalle, müssen aber möglicherweise neu kalibriert werden.



Vorteile und Einschränkungen im Vergleich

UHP-Regler bieten eine präzise Steuerung, die mit Membranventilen allein nicht erreicht werden kann, und sind daher für Prozesse, die empfindlich auf Druckschwankungen reagieren, unverzichtbar. Sie sind jedoch teurer und sperriger.

Membranventile bieten isolierte Zuverlässigkeit bei geringeren Stückkosten, verfügen jedoch nicht über eine inhärente Druckregulierung und erfordern häufig die Kopplung mit Reglern.

In korrosiven Umgebungen funktionieren beide gut, aber die PTFE-Komponenten der Membranventile verschaffen ihnen bei hochreaktiven Gasen einen Vorteil.



Anwendungsspezifische Unterschiede

Beim Halbleiterätzen sorgt ein Regler für einen konstanten Vorläufergasdruck in der Kammer, während Membranventile den Zeitpunkt der Gaszufuhr steuern. In pharmazeutischen Abfüllanlagen halten Regler den Schutzgasdruck aufrecht und Membranventile sorgen für eine sterile Isolierung.

Die Wahl zwischen beiden hängt davon ab, ob Druckstabilität oder Strömungsisolierung erforderlich ist. Oftmals integrieren Systeme beides, um eine optimale Leistung zu erzielen.




Hersteller von Spezialgasreglern
Fazit

Der Unterschied zwischen Regelventilen für ultrahochreine Gase und Membranventilen für ultrahochreine Gase liegt in ihrer Rolle im Gasmanagement: Regelung versus Absperrung. Beide Ventile verfolgen zwar das Ziel, die Reinheit durch fortschrittliche Materialien und Konstruktionen zu erhalten, unterscheiden sich jedoch in ihren Funktionsprinzipien und Anwendungen. Bei der Auswahl der Ventile müssen Ingenieure Systemanforderungen wie Druckregelung und Absperrsicherheit berücksichtigen.

Durch das Verständnis dieser Unterschiede können Branchen ihre Effizienz steigern, Kontaminationsrisiken reduzieren und die Produktausbeute verbessern. Mit fortschreitender Technologie könnten Hybridkonstruktionen entstehen, doch derzeit bilden diese Ventile noch immer die Grundlage für die Handhabung von UHP-Gasen.
