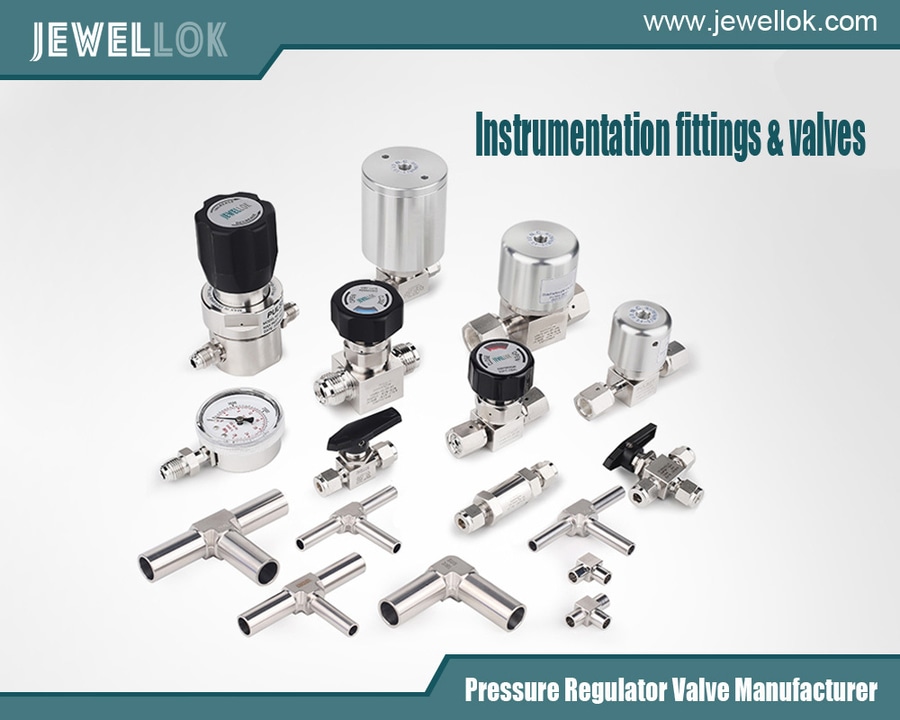

Weltweit führender Hersteller von UHP-Membranventilen: Fortschrittliche Lösungen für Halbleiter- und Reinstgassysteme

In der Halbleiterfertigung, der pharmazeutischen Verarbeitung, der Photovoltaikproduktion, der Biotechnologie und anderen anspruchsvollen Industrieanwendungen sind Gasreinheit und Prozesssicherheit entscheidend für die Produktqualität. Selbst geringste Mengen an Partikelverunreinigungen, Feuchtigkeit, Sauerstoff oder metallischen Verunreinigungen können die Prozessleistung beeinträchtigen und zu erheblichen Produktionsausfällen führen. Aus diesem Grund sind Membranventile für ultrahohe Reinheit (UHP) zu unverzichtbaren Komponenten moderner Reinstflüssigkeits- und Gasversorgungssysteme geworden.

Als weltweit führender Hersteller von UHP-Membranventilen konzentrieren wir uns auf die Entwicklung und Fertigung von Hochleistungsmembranventilen für anspruchsvolle Anwendungen, bei denen Reinheit, Dichtheit, Korrosionsbeständigkeit und präzise Durchflussregelung unerlässlich sind. Von Gasversorgungssystemen für die Halbleiterindustrie und Gasschränken bis hin zu Spezialgasverteilern und Prozessanlagen – unsere UHP-Membranventile gewährleisten eine zuverlässige Regelung im gesamten Prozessgasverteilungsnetz.

Was ist ein UHP-Membranventil?
Ein UHP-Membranventil ist ein Spezialventil zur Steuerung hochreiner Gase oder Flüssigkeiten bei gleichzeitiger Minimierung von Kontamination und Leckage. Im Gegensatz zu herkömmlichen Ventilen mit Spindeln, Packungen oder Gleitdichtungen, die dem Prozessmedium ausgesetzt sind, nutzen Membranventile eine flexible Membran, um das Prozessmedium vom Ventilmechanismus zu isolieren.

Diese Konstruktion bietet mehrere wichtige Vorteile für Anwendungen mit hohen Reinheitsgraden:

Minimale interne Kontamination
Ausgezeichnete Dichtheit
Verringerte Partikelerzeugung
Geringes Totvolumen
Ausgezeichnete Korrosionsbeständigkeit
Zuverlässiges Abschaltverhalten
Lange Lebensdauer
Geeignet für hochreine und reaktive Gase
Bei der Halbleiterfertigung sind diese Eigenschaften besonders wichtig, da Prozessgase wie Stickstoff, Wasserstoff, Sauerstoff, Argon, Silan, Ammoniak und verschiedene Spezialgase unter sorgfältig kontrollierten Bedingungen zugeführt werden müssen.

Ein fachgerecht konstruiertes UHP-Membranventil trägt dazu bei, die Integrität des Gasversorgungssystems von der Gasquelle bis zur Prozesskammer aufrechtzuerhalten.

Warum UHP-Membranventile für die Halbleiterfertigung so wichtig sind
Moderne Halbleiterfertigungsprozesse erfordern eine zunehmend strenge Kontrolle der Gasreinheit. Mit der Miniaturisierung der Halbleiterstrukturen und der zunehmenden Komplexität der Fertigungsprozesse können Verunreinigungen, die in älteren Verfahren akzeptabel waren, zu einer erheblichen Ursache für Ertragsverluste werden.

Ein in einem Halbleitergasverteilungssystem installiertes Ventil muss daher viel mehr leisten, als nur eine Gasleitung zu öffnen und zu schließen.

Es muss Folgendes gewährleisten:

Hohe Dichtigkeit
Geringe Partikelbildung
Geringe innere Oberflächenverunreinigung
Hohe Korrosionsbeständigkeit
Konstante Betriebsleistung
Hervorragende Wiederholbarkeit
Zuverlässige Leistung über Tausende von Zyklen
UHP-Membranventile werden üblicherweise in Gasschränken, Gasverteilungsanlagen, Ventilverteilerkästen, Spezialgassystemen, Halbleiterprozesslinien und Chemikaliendosieranlagen eingesetzt .

Das Ventil bildet eine wichtige Barriere zwischen der hochreinen Gasquelle und dem Fertigungsprozess. Jede Funktionsstörung des Ventils kann potenziell Verunreinigungen einbringen oder die Gaszufuhr unterbrechen.

Hochleistungswerkstoffe für UHP-Membranventile
Die Materialauswahl ist einer der wichtigsten Faktoren bei der Herstellung von UHP-Ventilen.

Für Anwendungen in der Halbleiterindustrie und bei hochreinen Gasen wird hochwertiger Edelstahl häufig verwendet, da er mechanische Festigkeit, Korrosionsbeständigkeit und Kompatibilität mit anspruchsvollen Prozessumgebungen vereint.

316L Edelstahl
Edelstahl 316L ist aufgrund seiner Korrosionsbeständigkeit und Eignung für Anwendungen mit hohen Reinheitsgraden ein häufig gewählter Werkstoff für UHP-Gaskomponenten.

Für anspruchsvolle Halbleiteranwendungen können fortschrittliche Fertigungsprozesse die Materialeigenschaften weiter verbessern. Je nach Anwendung können spezielle Edelstahlwerkstoffe wie Edelstahl 316L VIM-VAR eingesetzt werden, wenn eine besonders hohe Materialqualität erforderlich ist.

Vakuuminduktionsschmelzen (VIM) und Vakuumlichtbogen-Umschmelzen (VAR) sind fortschrittliche metallurgische Verfahren, die entwickelt wurden, um die Reinheit und Konsistenz des Materials zu verbessern.

Das endgültige Ventilmaterial muss nach folgenden Kriterien ausgewählt werden:

Gasverträglichkeit
Druckanforderungen
Temperaturbedingungen
Korrosionseigenschaften
Reinheitsanforderungen
Mechanische Anforderungen
Reinigungs- und Fertigungsprozesse
Membranmaterialien
Die Membran ist eine der wichtigsten Komponenten im Inneren eines UHP-Membranventils.

Je nach Ventilkonstruktion und Anwendung können spezielle metallische Membranmaterialien verwendet werden, um die erforderliche Kombination aus Flexibilität, Ermüdungsbeständigkeit, Korrosionsbeständigkeit und Dichtungsleistung zu erzielen.

Für besonders anspruchsvolle Anwendungen bieten kobaltbasierte Superlegierungen hervorragende mechanische Eigenschaften und Beständigkeit gegenüber schwierigen Prozessbedingungen.

Das Membranmaterial muss sorgfältig auf das Prozessgas und die Betriebsumgebung abgestimmt werden, um eine langfristige Zuverlässigkeit zu gewährleisten.

Die Fertigungsgenauigkeit bestimmt die Ventilleistung
Ein hochwertiges UHP-Membranventil ist nicht einfach ein herkömmliches Ventil aus Edelstahl. Der gesamte Herstellungsprozess muss für Anwendungen mit höchsten Reinheitsanforderungen optimiert sein.

Oberflächenbeschaffenheit, Innengeometrie, Schweißqualität, Reinigung, Montage und Prüfung beeinflussen allesamt die endgültige Leistungsfähigkeit des Ventils.

Präzisionsbearbeitung
Die Präzisions-CNC-Bearbeitung wird häufig zur Herstellung von UHP-Ventilkörpern und internen Komponenten eingesetzt.

Hochpräzise Bearbeitung hilft bei der Kontrolle:

Innenmaße
Dichtflächen
Portgeometrie
Membranschnittstellen
Innenvolumina
Anschlussabmessungen
Eine gleichbleibende Bearbeitungsqualität ist besonders wichtig, wenn Ventile in komplexen Halbleitergasversorgungssystemen installiert werden, in denen mehrere Komponenten miteinander verbunden werden müssen.

Oberflächenbearbeitung im Innenbereich
Die Qualität der inneren Oberflächen ist ein weiterer entscheidender Faktor.

Raue Innenflächen können Bereiche schaffen, in denen sich Partikel, Feuchtigkeit oder Verunreinigungen ansammeln. Ein sorgfältig kontrollierter Oberflächenbearbeitungsprozess trägt dazu bei, diese Risiken zu reduzieren und eine effektivere Reinigung zu ermöglichen.

Je nach Kundenwunsch können UHP-Komponenten spezielle Polierverfahren erhalten, um eine glatte und gleichmäßige Innenoberfläche zu erzielen.

Ziel ist es nicht nur, die Oberfläche optisch ansprechend zu gestalten. Die Innenfläche muss für die erforderliche Gasreinheit, den Reinigungsprozess und die Anwendungsumgebung geeignet sein.

Videorecorder- und andere UHP-Anschlüsse
Die Verbindungstechnologie spielt eine wichtige Rolle bei der Aufrechterhaltung der Systemintegrität.

UHP-Membranventile können je nach den Anforderungen des Gasversorgungssystems mit speziellen Hochreinheitsanschlüssen, einschließlich VCR-Anschlüssen , ausgestattet werden.

Eine fachgerecht ausgeführte UHP-Verbindung bietet Folgendes:

Zuverlässige Metall-auf-Metall-Abdichtung
Geringe Leckage
Hohe mechanische Stabilität
Reduziertes Kontaminationsrisiko
Einfache Integration in UHP-Gaspaneele
Bei der Auswahl der Verbindungen sollten Rohrgröße, Druck, Gasverträglichkeit, Installationsumgebung, Wartungsanforderungen und geltende Industriestandards berücksichtigt werden.

Bei Halbleitergassystemen sollten Ventil und Anschluss als ein integriertes Dichtungssystem und nicht als unabhängige Komponenten betrachtet werden.

Dichtigkeitsprüfung und Qualitätskontrolle
Die Dichtheit ist eines der wichtigsten Leistungsmerkmale eines UHP-Membranventils.

Selbst ein sehr kleines Leck kann ein hochreines Gassystem gefährden, insbesondere wenn giftige, korrosive, entzündliche oder hochreaktive Gase beteiligt sind.

Professionelle Hersteller von UHP-Ventilen setzen daher während des gesamten Fertigungsprozesses mehrere Qualitätskontrollverfahren ein.

Typische Inspektions- und Prüfverfahren können Folgendes umfassen:

Maßkontrolle
Materialprüfung
Oberflächeninspektion
Druckprüfung
Helium-Leckprüfung
Funktionelles Radfahren
Membranleistungsprüfung
Reinigungsüberprüfung
Verpackungsinspektion
Helium-Lecktests sind besonders wertvoll, da Helium selbst bei extrem niedrigen Leckraten nachgewiesen werden kann.

Bei Hochleistungs-UHP-Ventilen können die Hersteller Leckratenanforderungen festlegen, die der Anwendung und den geltenden Industriestandards entsprechen.

Die Qualitätskontrolle sollte bei den Rohmaterialien beginnen und sich über Bearbeitung, Schweißen, Reinigung, Montage, Prüfung und Verpackung erstrecken.

Elektropolieren und UHP-Reinigung
Die Reinigung ist ein unerlässlicher Schritt bei der Herstellung von UHP-Ventilen.

Bei der Bearbeitung und Fertigung können Öle, Partikel, Rückstände oder andere Verunreinigungen zurückbleiben. Werden diese Verunreinigungen nicht ordnungsgemäß entfernt, können sie während des Betriebs in das Gasversorgungssystem gelangen.

Ein professionelles UHP-Reinigungsverfahren ist daher darauf ausgelegt, Folgendes zu minimieren:

Kohlenwasserstoffverunreinigung
Teilchen
Feuchtigkeit
Metallische Rückstände
Verarbeitungsöle
Andere Oberflächenverunreinigungen
Für bestimmte Anwendungen mit hohen Reinheitsanforderungen kann auch Elektropolieren eingesetzt werden, um die Oberflächeneigenschaften zu verbessern und eine einfachere Reinigung zu ermöglichen.

Nach der Reinigung müssen die Ventile in einer kontrollierten Umgebung gehandhabt und entsprechend verpackt werden, um eine erneute Kontamination zu verhindern.

Dies ist besonders wichtig für Halbleiterkunden, da selbst ein perfekt gefertigtes Ventil seine Reinheitsvorteile verlieren kann, wenn es unsachgemäß gereinigt, gehandhabt oder verpackt wird.

UHP-Membranventile für Gasschränke
Gasschränke werden häufig zur sicheren Lagerung und Verteilung von Spezialgasen in Halbleiter- und Hightech-Fertigungsanlagen eingesetzt.

Innerhalb eines Gasschranks können UHP-Membranventile an verschiedenen Stellen der Gasversorgungsarchitektur installiert werden, unter anderem:

Gaseinlassleitungen
Druckregulierungsabschnitte
Spülleitungen
Entlüftungsleitungen
Gasumschaltsysteme
Verteilerrohre
Automatische Gasversorgungssysteme
Das Ventil muss zuverlässig funktionieren und sich gleichzeitig in Druckregler, Filter, Sensoren, Schläuche, Armaturen und Steuerungssysteme integrieren lassen.

Für automatisierte Gasschränke sind pneumatische UHP-Membranventile besonders wertvoll, da sie ferngesteuert und in Gebäudeautomationssysteme integriert werden können.

UHP-Membranventile für Gasversorgungssysteme
Ein modernes Halbleitergaszufuhrsystem kann Dutzende oder sogar Hunderte von Einzelkomponenten enthalten.

Die Leistungsfähigkeit jedes einzelnen Ventils trägt zur Gesamtzuverlässigkeit des Systems bei.

UHP-Membranventile werden häufig eingesetzt in:

Halbleiterfertigung
Anwendungsgebiete sind unter anderem CVD, PVD, ALD, Ätzen, Ionenimplantation und andere Halbleiterprozesse, die eine kontrollierte Zufuhr von Spezialgasen erfordern.

Photovoltaik-Fertigung
Hochreine Gase werden in verschiedenen Photovoltaik-Herstellungsprozessen eingesetzt. Eine zuverlässige Ventilfunktion trägt zur Aufrechterhaltung einer stabilen Gaszufuhr und gleichbleibender Prozessbedingungen bei.

LED- und Verbindungshalbleiterproduktion
Bei der Herstellung von Verbindungshalbleitern können hochreaktive oder korrosive Gase zum Einsatz kommen, was hohe Anforderungen an Ventilmaterialien und Dichtungstechnik stellt.

Pharmazeutische und biotechnologische Anwendungen
Hochreine Gase können für Prozesssteuerung, Inertisierung, Verpackung und spezielle Fertigungsprozesse eingesetzt werden.

Forschungs- und Laborsysteme
Forschungseinrichtungen benötigen häufig flexible Gasverteilungssysteme, die in der Lage sind, hochreine und Spezialgase zu verarbeiten.

Pneumatische vs. manuelle UHP-Membranventile
UHP-Membranventile können im Allgemeinen als manuelle oder automatische Konfigurationen ausgelegt werden.

Manuelle Ventile eignen sich für Anwendungen, bei denen der Bediener eine direkte Steuerung benötigt und das Ventil keine häufige automatische Betätigung erfordert.

Vorteile sind:

Einfache Bedienung
Einfache Installation
Geringere Systemkomplexität
Bequeme Wartung
Pneumatikventile hingegen eignen sich für automatisierte Gasversorgungssysteme.

Sie lassen sich integrieren mit:

SPS-Systeme
Gasschrankregler
Sicherheitsverriegelungssysteme
Automatische Spülsysteme
Gasumschaltsysteme
Die korrekte Konfiguration hängt von den Anforderungen an die Systemautomatisierung, der Betriebsfrequenz, den Sicherheitsanforderungen und der Anlagenarchitektur ab.

Wie man das richtige UHP-Membranventil auswählt
Die Auswahl eines UHP-Membranventils sollte auf den gesamten Betriebsbedingungen und nicht allein auf der Ventilgröße basieren.

Zu den Schlüsselfaktoren gehören:

1. Prozessgas
Bitte prüfen Sie die Kompatibilität zwischen dem Gas und allen medienberührten Materialien.

2. Betriebsdruck
Die Druckfestigkeit des Ventils muss den tatsächlichen Betriebsdruck mit einer angemessenen technischen Sicherheitsmarge übersteigen.

3. Die Temperatur
Die Temperatur beeinflusst die Membranleistung, die Dichtungsmaterialien und die Lebensdauer des Ventils.

4. Anschlussgröße
Der Ventilanschluss muss auf den erforderlichen Gasdurchfluss und die Systemverrohrung abgestimmt sein.

5. Verbindungstyp
Die Auswahl der VCR- und anderer hochreiner Verbindungskonfigurationen sollte sich nach den Systemanforderungen richten.

6. Leckageanforderung
Bei kritischen Halbleitergassystemen kann eine extrem niedrige externe und interne Leckage erforderlich sein.

7. Zykluslebensdauer
Automatisierte Gassysteme benötigen unter Umständen Ventile, die in der Lage sind, über längere Zeiträume wiederholt zu schalten.

8. Reinheitsanforderung
Die Werkstoffe, die Oberflächenbeschaffenheit, die Reinigung, die Verpackung und die Herstellungsumgebung des Ventils müssen dem erforderlichen Reinheitsgrad entsprechen.

Warum einen professionellen Hersteller von UHP-Membranventilen wählen?
Die Wahl des richtigen Herstellers ist genauso wichtig wie die Auswahl des richtigen Ventilmodells.

Ein professioneller Hersteller sollte über Kompetenzen verfügen, die die gesamte Produktionskette abdecken, einschließlich Materialauswahl, Präzisionsbearbeitung, Membrantechnologie, Schweißen, Oberflächenbehandlung, Reinigung, Montage, Prüfung und Qualitätskontrolle.

Für internationale Halbleiterkunden sollte ein zuverlässiger Lieferant außerdem Folgendes bieten können:

Technische Dokumentation
Materialzertifikat
Maßzeichnungen
Testberichte
Qualitätsprüfungsberichte
Kundenspezifische Ventilkonfigurationen
Stabile Produktionskapazität
Konsistente Leistung von Charge zu Charge
Internationale Exporterfahrung
Diese Funktionen helfen Kunden, Integrationsrisiken zu reduzieren und eine stabile Produktion über den gesamten Lebenszyklus der Anlagen aufrechtzuerhalten.

Die Zukunft der UHP-Membranventiltechnologie
Da die Halbleiterfertigung immer weiter in Richtung kleinerer Prozessknoten und komplexerer Prozesstechnologien tendiert, werden die Anforderungen an die Gaszufuhr zunehmend anspruchsvoller.

Zukünftige UHP-Membranventile werden sich voraussichtlich auf mehrere Bereiche konzentrieren:

Höhere Reinheit: Verbesserte Materialien, Reinigungsprozesse und Produktionsumgebungen tragen zur Reduzierung von Verunreinigungen bei.

Längere Lebensdauer: Advanced diaphragm materials and optimized valve structures can improve cycle life.

Intelligente Automatisierung: Pneumatische und elektronisch gesteuerte Ventile werden zunehmend in intelligente Gasmanagementsysteme integriert.

Bessere Korrosionsbeständigkeit: New materials and surface treatments will support increasingly aggressive process gases.

Geringeres Innenvolumen: Eine optimierte Ventilgeometrie kann dazu beitragen, den Gasverbrauch zu reduzieren und die Spüleffizienz zu verbessern.

Höhere Fertigungskonstanz: Fortschrittliche CNC-Bearbeitung, automatisierte Inspektion und digitales Qualitätsmanagement verbessern die Chargenkonstanz.

Fazit
UHP-Membranventile sind grundlegende Komponenten moderner Reinstgasversorgungssysteme. Ihre Leistungsfähigkeit beeinflusst direkt die Gasreinheit, die Leckagekontrolle, die Prozessstabilität, die Anlagenzuverlässigkeit und die Fertigungseffizienz.

Als weltweit führendes Unternehmen Hersteller von UHP-Membranventilen, we are committed to providing high-performance valve solutions for semiconductor, photovoltaic, pharmaceutical, biotechnology, laboratory, and advanced industrial applications.

Von hochwertigen Edelstahlmaterialien 316L und präziser CNC-Bearbeitung bis hin zu spezieller Membrantechnologie, UHP-Reinigung, Dichtheitsprüfung und kontrollierter Verpackung spielt jede Phase der Fertigung eine wichtige Rolle bei der Erzielung zuverlässiger Reinheitsleistungen.

Für Kunden, die Halbleiter-Gasschränke, UHP-Gasversorgungssysteme, Spezialgasverteiler oder andere hochreine Prozessanlagen bauen, kann die Auswahl eines qualifizierten Herstellers von UHP-Membranventilen die Systemzuverlässigkeit deutlich verbessern und langfristige Betriebsrisiken reduzieren.

Das rechte UHP-Membranventil ist mehr als nur eine Komponente zur Durchflussregelung – es ist ein entscheidender Bestandteil der Architektur zur Kontaminationskontrolle und Prozesssicherheit einer modernen Produktionsanlage.

Wenn Sie einen zuverlässigen Hersteller von UHP-Membranventilen suchen, der sowohl Standard- als auch kundenspezifische Lösungen liefern kann, sollten die Bewertung der Materialqualität, der Oberflächenbeschaffenheit, der Verbindungstechnik, der Dichtheit, der Reinigungsverfahren, der Testmöglichkeiten und der Produktionskonstanz die Grundlage Ihres Lieferantenauswahlprozesses bilden.
