UHP 316L Kugelhähne mit Orbitalschweißenden für kritische Gassysteme

UHP 316L Kugelhähne mit Orbitalschweißenden für kritische Gassysteme

In der Halbleiterfertigung, der Photovoltaikproduktion, der pharmazeutischen Verarbeitung, in analytischen Laboren und anderen Branchen mit hohen Reinheitsanforderungen benötigen Gasversorgungssysteme Komponenten, die höchste Reinheit, Dichtheit, Zuverlässigkeit und Prozessstabilität gewährleisten. Unter diesen Komponenten finden UHP-Kugelhähne aus 316L- Edelstahl mit Orbitalschweißenden zunehmend Anwendung in kritischen Gasverteilungsleitungen, wo Kontaminationskontrolle und Langzeitstabilität unerlässlich sind.

Im Gegensatz zu herkömmlichen Industriearmaturen sind Reinstgasventile (UHP-Ventile) so konstruiert, dass sie den gesamten Gasweg berücksichtigen. Materialauswahl, Oberflächenbeschaffenheit, Totvolumen, Dichtleistung, Schweißqualität und Reinigungsverfahren beeinflussen die Systemleistung maßgeblich. In Kombination mit Orbitalschweißtechnologie bieten Kugelhähne aus Edelstahl 316L eine robuste Verbindungslösung für fest installierte Gasleitungen und minimieren gleichzeitig Kontaminationsrisiken und potenzielle Leckstellen.

Dieser Artikel erläutert die Konstruktion, die Vorteile, die Anwendungsbereiche, die Auswahlkriterien und die Installationsaspekte von UHP 316L-Kugelhähnen mit Orbitalschweißenden für kritische Gassysteme.


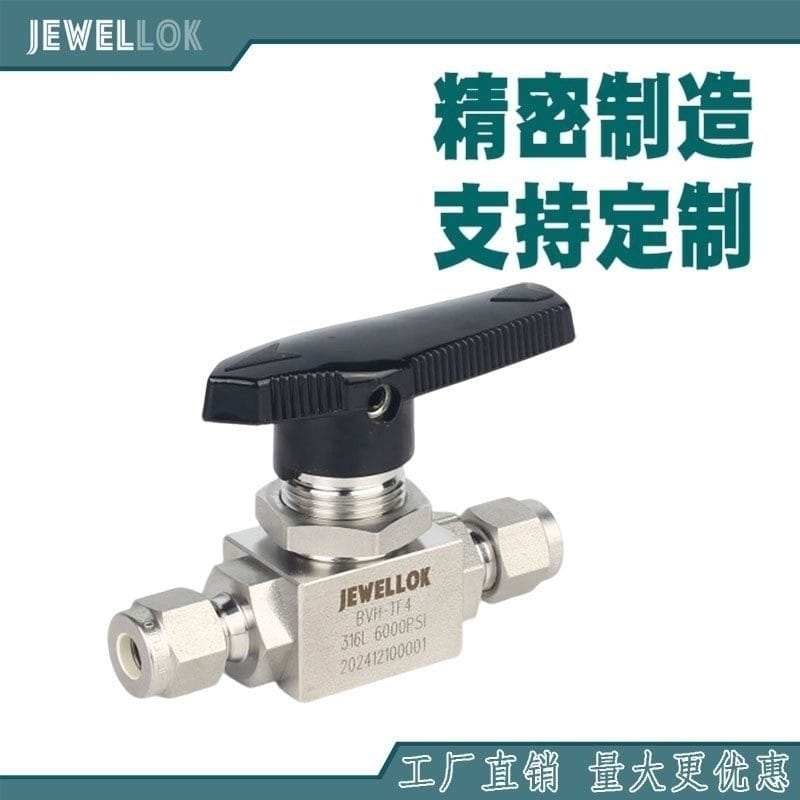

Was ist ein UHP 316L Kugelhahn?
Ein UHP 316L Kugelhahn ist ein Vierteldreh-Absperrventil, das aus hochwertigem Edelstahl 316L gefertigt und für Anwendungen mit ultrareinen Flüssigkeiten oder Gasen entwickelt wurde.

Das Funktionsprinzip ist einfach: Eine präzisionsgefertigte Kugel mit einem Durchflusskanal rotiert im Ventilkörper. Ist der Kanal mit der Rohrleitung ausgerichtet, ist das Ventil geöffnet. Durch Drehen der Kugel um ca. 90 Grad wird der Kanal geschlossen und nachgeschaltete Anlagenteile werden vom Stromnetz getrennt.

Anwendungen mit ultrahohem Hochdruck (UHP) erfordern jedoch deutlich mehr als eine einfache Ein-/Aus-Funktion. Das Ventil muss verhindern, dass Partikel, Feuchtigkeit, Kohlenwasserstoffe, metallische Verunreinigungen und andere Schadstoffe in den Prozessgasstrom gelangen.

Edelstahl 316L wird aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und Kompatibilität mit vielen Anwendungen in der Halbleiter- und Spezialgasindustrie häufig gewählt. Seine kohlenstoffarme Zusammensetzung trägt außerdem dazu bei, das Risiko einer Sensibilisierung beim Schweißen zu verringern, sofern geeignete Schweißverfahren eingehalten werden.

Für kritische Anwendungen können die inneren medienberührenden Oberflächen präzise bearbeitet, elektropoliert, gereinigt und unter kontrollierten Bedingungen verpackt werden, um strenge Reinheitsanforderungen zu erfüllen.

Warum die Enden von Orbitalschweißungen wichtig sind
Die Anschlussmethode ist einer der wichtigsten Konstruktionsüberlegungen bei einem Reinstgassystem.

Herkömmliche Gewinde- oder mechanische Verbindungen können zusätzliche Schnittstellen, Spalten, Toträume oder potenzielle Leckagequellen schaffen. Im Gegensatz dazu erzeugt eine Orbitalschweißverbindung eine dauerhafte metallische Verbindung zwischen Ventil und Rohrleitung.

Orbitalschweißen ist ein automatisiertes Schweißverfahren, bei dem der Schweißkopf um die Außenseite des Rohrs rotiert. Computergesteuerte Parameter wie Stromstärke, Spannung, Drehzahl und Schutzgas regeln die Einstellungen.

Für UHP-Gassysteme bietet dieses kontrollierte Verfahren mehrere Vorteile:

Konstante Schweißqualität
Verringerte Abhängigkeit von manuellen Schweißkenntnissen
Wiederholbare Schweißparameter
Minimale interne Kontamination bei ordnungsgemäßer Durchführung
Unauffällige, permanente Verbindungen
Hervorragende mechanische Integrität
Reduzierte potenzielle Leckagewege
Wenn ein UHP 316L Kugelhahn über orbital geschweißte Enden verfügt, kann er direkt in Edelstahlrohre integriert werden, die für die permanente Prozessgasverteilung verwendet werden.

Wichtigste Vorteile von Edelstahl 316L
Die Materialauswahl ist für Halbleiteranwendungen und andere Anwendungen mit hochreinen Gasen von entscheidender Bedeutung.

Edelstahl 316L enthält Chrom, Nickel und Molybdän und ist daher in vielen Umgebungen korrosionsbeständig. Die kohlenstoffarme Sorte eignet sich besonders für Schweißverbindungen, da sie die beim Schweißen auftretende Karbidbildung verringern kann.

Für UHP-Gasversorgungssysteme bietet das Material mehrere wichtige Eigenschaften.

Korrosionsbeständigkeit
Kritische Gassysteme können korrosive, reaktive oder feuchtigkeitsempfindliche Gase transportieren. Ein fachgerecht dimensioniertes Ventil aus Edelstahl 316L bietet hohe Korrosionsbeständigkeit und lange Lebensdauer.

Die Materialverträglichkeit muss jedoch stets im Hinblick auf das jeweilige Gas, die Konzentration, den Druck, die Temperatur und die Betriebsbedingungen bewertet werden.

Oberflächenqualität
Der Zustand der Innenfläche eines Ventils hat einen direkten Einfluss auf die Kontaminationskontrolle.

Eine glattere Innenfläche kann die Partikelablagerung verringern und die Reinigung effektiver gestalten. UHP-Ventile werden daher präzisionsbearbeitet und elektropoliert, um eine kontrollierte Innenfläche zu erzielen.

Die genauen Anforderungen an die Oberflächenrauheit sollten gemäß den Reinheitsanforderungen der Anwendung und des Systems festgelegt werden, anstatt davon auszugehen, dass jedes 316L-Ventil die gleiche Oberflächenbeschaffenheit aufweist.

Schweißbarkeit
Edelstahl 316L eignet sich gut für das Orbitalschweißen, sofern Ventil und Rohrleitung entsprechend konstruiert sind. Die Schweißenden des Ventils müssen geeignete Maßtoleranzen und eine passende Geometrie aufweisen, um wiederholbare Rohr-Ventil-Schweißungen zu gewährleisten.

Eine ordnungsgemäße Spülgasführung ist ebenfalls unerlässlich, um das Innere der Rohre und den Schweißbereich während des Schweißens vor Oxidation zu schützen.

Interne Auslegung für die Versorgung mit hochreinem Gas
Ein UHP-Ventil ist nicht einfach ein herkömmliches Kugelventil aus Edelstahl. Die interne Geometrie ist von besonderer Bedeutung.

Ein wichtiger Aspekt ist das Totvolumen.

Totvolumen bezeichnet Bereiche, in denen sich Prozessgas ansammeln oder der Durchfluss eingeschränkt sein kann. Ein zu hohes Totvolumen kann die Wahrscheinlichkeit von Kontaminationsansammlungen, Gasrückhaltung oder erschwerter Spülung erhöhen.

Bei kritischen Gasanwendungen optimieren Ventilhersteller unter Umständen den internen Strömungsweg, um unnötige Hohlräume zu reduzieren und die Spülbarkeit zu verbessern.

Kugel, Ventilsitze, Ventilschaft, Ventilkörper und Strömungskanal müssen so zusammenwirken, dass eine zuverlässige Abdichtung gewährleistet und gleichzeitig ein sauberer Gasdurchgang aufrechterhalten wird.

Das Ventilsitzmaterial ist ein weiterer wichtiger Faktor. Je nach Druck, Temperatur, Gaszusammensetzung und Anwendungsanforderungen können verschiedene polymere oder spezielle Ventilsitzmaterialien in Betracht gezogen werden.

Die Materialverträglichkeit sollte stets vor Auswahl der endgültigen Ventilkonfiguration überprüft werden.

Dichtheit kritischer Gassysteme
Die Leckagevermeidung ist von grundlegender Bedeutung für die UHP-Gasverteilung.

Ein in einem Halbleitergasversorgungssystem installiertes Ventil kann hochreinen Prozessgasen, toxischen, korrosiven oder reaktiven Gasen ausgesetzt sein. Selbst ein kleines Leck kann die Prozesssicherheit, die Produktqualität oder die Umweltverträglichkeit beeinträchtigen.

UHP 316L Kugelhähne erfordern daher typischerweise strenge Dichtheitsprüfungen während der Herstellung.

Die Tests können Folgendes umfassen:

Manteldruckprüfung
Sitzdichtigkeitsprüfung
Helium-Leckprüfung
Pneumatische Prüfung
Funktionelles Radfahren
Visuelle Inspektion
Maßkontrolle
Bei kritischen Systemen kann die Helium-Massenspektrometrie eine hochempfindliche Lecksuche ermöglichen.

Die erforderliche Leckagespezifikation sollte in der Einkaufsspezifikation klar definiert sein, da verschiedene Hersteller unterschiedliche Prüfmethoden, Drücke, Akzeptanzkriterien und Berichtsstandards verwenden können.

Oberflächenbehandlung und Elektropolieren
Die Oberflächenbehandlung kann die Leistung von UHP-Ventilen erheblich beeinflussen.

Elektropolieren ist ein elektrochemisches Verfahren, bei dem eine kontrollierte Materialmenge von der Edelstahloberfläche abgetragen wird. Bei sachgemäßer Anwendung verbessert es die Oberflächenglätte und fördert die Bildung einer stabilen Passivschicht.

Bei Anwendungen mit hochreinen Gasen kann das Elektropolieren Vorteile bieten wie:

Reduzierte Oberflächenrauheit
Verbesserte Reinigungsfähigkeit
Verringerte Partikelretention
Erhöhte Korrosionsbeständigkeit
Gleichmäßigere Qualität der Innenoberflächen
Die tatsächliche Oberflächenbeschaffenheit sollte anhand messbarer Parameter spezifiziert werden, anstatt sich nur auf Begriffe wie „Hochglanz“ oder „Spiegelglanz“ zu verlassen.

Für anspruchsvolle Halbleiteranwendungen können Hersteller im Rahmen der Qualitätskontrolle Daten zur Oberflächenrauheit und Inspektionsdokumentationen bereitstellen.

Anwendungsbereiche von UHP-Orbitalschweißkugelhähnen
UHP 316L Kugelhähne mit orbital geschweißten Enden eignen sich für viele kritische Gasverteilungsanwendungen.

Halbleiterfertigung
Halbleiterfertigungsanlagen benötigen eine extrem saubere und zuverlässige Gasversorgungsinfrastruktur.

Prozessgase werden Anlagen zugeführt, die für die Abscheidung, das Ätzen, Reinigen, Dotieren und andere Waferbearbeitungsschritte eingesetzt werden. Gasverteiler, Ventilblöcke, Prozessgasleitungen und Anlagenanschlusssysteme können mit UHP-geschweißten Ventilen ausgestattet werden.

Die Funktion des Ventils kann Folgendes umfassen:

Gasisolierung
Gerätewartungsisolation
Liniensegmentierung
Spülsteuerung
Prozessgasführung
Notabschaltung
CVD- und ALD-Systeme
Bei den chemischen Gasphasenabscheidungs- (CVD) und Atomlagenabscheidungs- (ALD) Verfahren kann eine präzise Steuerung der Spezialgase und Vorläufermaterialien erforderlich sein.

Da diese Prozesse sehr empfindlich auf Verunreinigungen und Strömungsbedingungen reagieren, sind die Ventilmaterialien und die innere Sauberkeit von entscheidender Bedeutung.

UHP-geschweißte Kugelhähne können in Gasversorgungs- und Absperrabschnitten eingesetzt werden, wo dauerhafte, leckagearme Verbindungen erforderlich sind.

Spezialgasverteilung
Gasschränke und zentrale Gasverteilungssysteme können hochreinen Stickstoff, Argon, Wasserstoff, Sauerstoff und andere Spezialgase transportieren.

Je nach chemischer Beständigkeit und Systemauslegung können UHP 316L-Komponenten eine langlebige Rohrleitungslösung bieten.

Pharmazeutische und biotechnologische Einrichtungen
Hochreine Gase werden auch in der pharmazeutischen Herstellung, in Laborprozessen und in biotechnologischen Anwendungen eingesetzt.

Gasqualität, Reinigungsfähigkeit und Systemintegrität sind wichtige Aspekte, insbesondere dort, wo Verunreinigungen empfindliche Prozesse beeinträchtigen können.

Wie man das richtige UHP 316L Kugelventil auswählt
Die Wahl des Ventils sollte mit den tatsächlichen Betriebsbedingungen beginnen und nicht einfach mit der Auswahl einer nominalen Rohrgröße.

1. Gasart bestätigen
Identifizieren Sie das genaue Gas oder Gasgemisch.

Überlegen Sie, ob es sich bei dem Gas um Folgendes handelt:

Inert
Oxidierend
Brennbar
Giftig
Ätzend
Reaktiv
Feuchtigkeitsempfindlich
Die Materialverträglichkeit muss für die gesamte Ventilbaugruppe, einschließlich Gehäuse, Kugel, Spindel, Ventilsitze, Dichtungen und Schweißbereich, bestätigt werden.

2. Druck und Temperatur prüfen
Ermitteln Sie den maximalen Betriebsdruck, den Auslegungsdruck, die minimalen und maximalen Temperaturen sowie die Druckschwankungen.

Die Druckwerte von Ventilen sollten unter der tatsächlichen Betriebstemperatur und nicht ausschließlich anhand eines Nenndruckwerts ermittelt werden.

3. Wählen Sie die Rohrgröße und die Schweißendenkonfiguration.
Die Schweißenden des Ventils müssen den Abmessungen und der Wandstärke des Rohrs entsprechen.

Gängige Konfigurationen umfassen unterschiedliche Außendurchmesser der Rohre und metrische oder imperiale Abmessungen, abhängig von der regionalen Norm und dem Systemdesign.

Für das Orbitalschweißen ist eine exakte Maßanpassung unerlässlich.

4. Beurteilung der Oberflächenbeschaffenheit im Innenbereich
Bei UHP-Anwendungen erfragen Sie bitte die genauen Spezifikationen für die Oberflächenbeschaffenheit der Innenseite beim Hersteller.

Wichtige Informationen können Folgendes umfassen:

Oberflächenrauheit
Elektropolierzustand
Reinigungsmethode
Passivierungsprozess
Partikelkontrollverfahren
5. Überprüfung der Leckageanforderungen
Kritische Systeme sollten akzeptable externe und interne Leckagegrenzen definieren.

Wenn das Ventil mit gefährlichen oder teuren Gasen verwendet wird, kann eine höhere Empfindlichkeit beim Lecktest angebracht sein.

6. Manuelle oder automatisierte Bedienung in Betracht ziehen.
Für einfache Absperrungen können manuelle Kugelventile ausreichend sein.

Automatisierte Ventile können in Gasschränke, Prozessleitsysteme oder Sicherheitsverriegelungssysteme integriert werden, wenn eine Fernsteuerung erforderlich ist.

Pneumatische Betätigung wird häufig für Anwendungen in Betracht gezogen, die eine schnelle oder automatisierte Ventilbetätigung erfordern.

Bewährte Verfahren beim Orbitalschweißen und der Installation
Selbst ein hochwertiges UHP-Ventil kann schlecht funktionieren, wenn die Installation nicht ordnungsgemäß kontrolliert wird.

Vor dem Schweißen sollten Ventil und Rohrleitung auf Beschädigungen, Verunreinigungen und Maßkompatibilität geprüft werden.

Die Schläuche sollten gemäß den für Reinstmedien geeigneten Verfahren zugeschnitten und vorbereitet werden. Interne Verunreinigungen sollten während des gesamten Installationsprozesses minimiert werden.

Beim Orbitalschweißen sind die Qualität des Schutzgases und des Spülgases von entscheidender Bedeutung. Eine unzureichende Spülung kann zu Oxidation im Inneren des Rohres und im Schweißbereich führen und somit eine potenzielle Kontaminationsquelle darstellen.

Die Schweißparameter sollten für die spezifische Kombination aus Ventilschweißende und Rohr validiert werden.

Nach der Installation sollte das fertige System ordnungsgemäß geprüft und getestet werden. Je nach Projektanforderungen kann dies die Prüfung der Schweißnähte, Druckprüfungen, Helium-Dichtheitsprüfungen, Partikelprüfungen sowie die Reinigung oder Spülung des Systems umfassen.

Qualitätsdokumentation für kritische Projekte
Bei Halbleiterprojekten und anderen fortschrittlichen Fertigungsprojekten reicht es selten aus, ein Ventil nur nach Aussehen oder grundlegenden Spezifikationen auszuwählen.

Ein qualifizierter Lieferant von UHP-Ventilen sollte in der Lage sein, je nach Projektanforderungen die entsprechende Dokumentation bereitzustellen.

Mögliche Dokumente sind unter anderem:

Materialzertifikate
Oberflächenbeschaffenheitsaufzeichnungen
Maßprüfberichte
Dichtigkeitsprüfungsberichte
Reinigungszertifikate
Aufzeichnungen zum Elektropolieren
Schweißspezifikationen
Funktionsprüfungsprotokolle für Ventile
Produktrückverfolgbarkeitsinformationen
Die Rückverfolgbarkeit ist besonders wertvoll für große Halbleiteranlagen, in denen Hunderte oder Tausende von Bauteilen verbaut sein können.

Die Rolle von UHP-Kugelhähnen in modernen Gasversorgungssystemen
Moderne Halbleitergassysteme werden zunehmend automatisiert und stellen höhere Anforderungen. Fortschrittliche Halbleiterfabriken benötigen eine stabile Gasversorgung, hohe Systemverfügbarkeit, umfassende Überwachung und strenge Kontaminationskontrolle.

Innerhalb dieser Systeme bieten UHP 316L Kugelhähne mit orbital geschweißten Enden eine wichtige Kombination aus Materialbeständigkeit, dauerhaft verschweißten Verbindungen, einfacher Bedienung und hoher Reinheit.

Sie können in Gasschränke, Gasverteiler, Ventilblöcke, Verteilerleitungen, Geräteanschlussleitungen und Spezialgassysteme integriert werden.

Entscheidend ist, das Ventil als Teil der gesamten Gasversorgungsarchitektur und nicht als isolierte Komponente zu betrachten.


Fazit
UHP-Kugelhähne aus Edelstahl 316L mit Orbitalschweißverbindungen sind für kritische Gassysteme konzipiert, bei denen Reinheit, Dichtheit, Korrosionsbeständigkeit und zuverlässige Verbindungen unerlässlich sind. Die Kombination aus Edelstahl 316L, optimierter Innengeometrie, kontrollierter Oberflächenbearbeitung, strenger Reinigung und Orbitalschweißverbindungen macht diese Ventilbauart ideal für die Halbleiterfertigung, die Verteilung von Spezialgasen, CVD, ALD, die pharmazeutische Verarbeitung und andere Anwendungen mit höchsten Reinheitsanforderungen.

Bei der Auswahl eines UHP-Kugelhahns sollten Ingenieure die gesamte Betriebsumgebung berücksichtigen, einschließlich Gaszusammensetzung, Druck, Temperatur, Rohrabmessungen, Oberflächenbeschaffenheit, Dichtheitsanforderungen, Schweißverfahren, Betätigungsmethode und Dokumentationsanforderungen.

Letztendlich ist das beste Ventil nicht einfach das mit den höchsten Spezifikationen. Es ist das Ventil, dessen Materialien, Fertigungsqualität, Verbindungstechnik, Reinheitskontrollen und Prüfverfahren optimal auf die Anforderungen des gesamten Gasversorgungssystems abgestimmt sind. Bei kritischen Anwendungen kann die Zusammenarbeit mit einem erfahrenen Hersteller von UHP-Ventilen dazu beitragen, dass jede Verbindung langfristig die Sicherheit, Zuverlässigkeit und Prozessstabilität des Systems gewährleistet.
