Ein umfassender Leitfaden für hochreine Spezialgasregler

Hochreine Spezialgasregler sind unverzichtbare Komponenten in Branchen, in denen Präzision, Sicherheit und Kontaminationskontrolle höchste Priorität haben. Diese Geräte regeln Druck und Durchfluss von Gasen wie Helium, Stickstoff, Argon und Wasserstoff und gewährleisten deren gleichbleibende Konzentration ohne Verunreinigungen. Im Gegensatz zu Standard-Gasreglern, die beim Schweißen oder in allgemeinen industriellen Anwendungen eingesetzt werden, sind hochreine Ausführungen speziell für Umgebungen wie die Halbleiterfertigung, die pharmazeutische Produktion, analytische Labore und medizinische Gasanlagen konzipiert. Die Nachfrage nach diesen Reglern ist mit dem technologischen Fortschritt stark gestiegen, da selbst Spuren von Verunreinigungen Prozesse oder die Produktqualität beeinträchtigen können.

In diesem umfassenden Leitfaden werden wir die Grundlagen von Hochreinheits-Spezialgasreglern erläutern, darunter Konstruktionsprinzipien, Typen, Schlüsselkomponenten, Auswahlkriterien, bewährte Installationsverfahren, Wartungsverfahren, Sicherheitsaspekte und praktische Anwendungen. Durch das Verständnis dieser Aspekte können Ingenieure, Techniker und Einkäufer fundierte Entscheidungen treffen, um die Systemleistung und -lebensdauer zu optimieren.

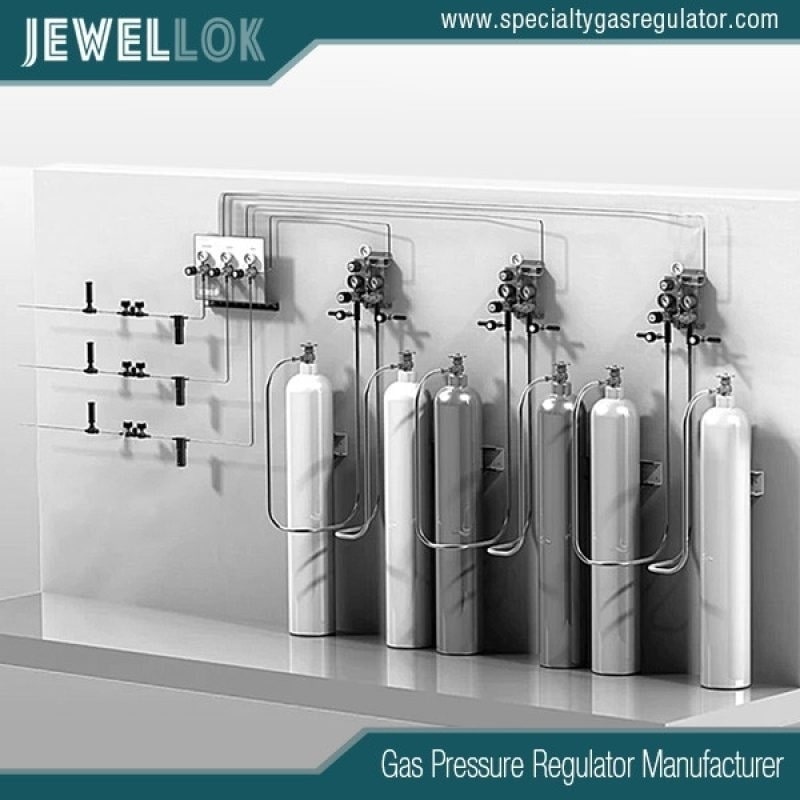

Hersteller von hochreinen Spezialgasreglern
Verständnis der Anforderungen an hohe Reinheit

Hochreine Gase werden typischerweise mit Reinheitsgraden von über 99.999 % (fünf Neunen) oder sogar 99.9999 % (sechs Neunen) klassifiziert. Verunreinigungen wie Feuchtigkeit, Partikel oder Kohlenwasserstoffe können, wenn der Regler nicht ordnungsgemäß konstruiert ist, selbst entstehen. Daher verfügen Hochreinheitsregler über Merkmale, die Ausgasung, Diffusion und Partikelbildung minimieren.

Die Hauptfunktion eines Druckreglers besteht darin, Hochdruckgas aus einer Gasflasche oder einer Zuleitung auf einen nutzbaren niedrigeren Druck zu reduzieren. Dies geschieht durch einen ein- oder zweistufigen Mechanismus. Bei Anwendungen mit hohen Reinheitsanforderungen liegt der Schwerpunkt auf der Aufrechterhaltung der Gasintegrität. Beispielsweise kann in der Gaschromatographie jede durch den Druckregler eingebrachte Verunreinigung die Analyseergebnisse verfälschen und zu kostspieligen Fehlern führen.

Arten von hochreinen Spezialgasreglern

Hochreine Regler sind in verschiedenen Ausführungen erhältlich, um spezifischen Anforderungen gerecht zu werden:

Einstufige Regler: Diese reduzieren den Druck in einem Schritt und eignen sich für Anwendungen mit stabilem Eingangsdruck und geringen Durchflussmengen. Sie sind kostengünstig, können jedoch bei sinkendem Zylinderdruck eine Drift des Förderdrucks aufweisen.
Zweistufige Regler: Diese Regler bieten eine überlegene Stabilität, indem sie in einer ersten Stufe den Druck deutlich senken und anschließend in einer zweiten Stufe feinjustieren. Sie halten den Ausgangsdruck konstant, selbst wenn der Eingangsdruck schwankt, und eignen sich daher ideal für Langzeitprozesse.
Leitungsregler: Diese werden in Gasverteilungsleitungen installiert, bewältigen geringere Druckverluste und werden zur Druckregelung am Verbrauchsort in Verteilersystemen eingesetzt.
Gegendruckregler: Diese halten den Vordruck aufrecht, indem sie überschüssiges Gas ablassen; sie sind nützlich bei Kalibrierungs- oder Entlüftungsanwendungen.
Ultrahochreine (UHP) Regler: Die UHP-Modelle wurden für die anspruchsvollsten Umgebungen entwickelt und verfügen über elektropolierte Oberflächen und auf Heliumleckage geprüfte Dichtungen, um Reinheitsgrade von bis zu sieben Neunen zu erreichen.
Zu den Spezialvarianten gehören korrosionsbeständige Modelle für aggressive Gase wie Chlor oder Ammoniak sowie vakuumunterstützte Regler für die Abgabe von Unterdruck.

Schlüsselkomponenten und Materialien

Ein typischer Hochreinheitsregler besteht aus mehreren kritischen Komponenten:

– Gehäuse und Motorhaube: Üblicherweise aus Edelstahl 316L oder Messing mit Chrombeschichtung zum Schutz vor Korrosion und zur Minimierung des Partikelabriebs. Edelstahl wird aufgrund seiner geringen Ausgasungseigenschaften bevorzugt.

– Membran: Das Herzstück des Reglers, häufig aus Hastelloy, Elgiloy oder PTFE-beschichtetem Edelstahl gefertigt. Membranen isolieren das Gas von den mechanischen Teilen und verhindern so Verunreinigungen.

– Sitz und Dichtungen: Weiche Sitze bestehen aus Materialien wie PCTFE (Kel-F) oder PEEK und gewährleisten so eine dichte Abdichtung, während Metall-auf-Metall-Sitze für Hochdruckanwendungen geeignet sind. O-Ringe und Dichtungen sind typischerweise aus Viton oder Kalrez gefertigt, um chemische Beständigkeit zu gewährleisten.

– Manometer: Bourdon-Rohrmanometer mit medienberührenden Teilen aus Edelstahl liefern genaue Druckmesswerte ohne Einbringen von Verunreinigungen.

– Ventile und Filter: Integrierte Filter (z. B. 0.003-Mikron-Sintermetall) fangen Partikel auf, und Nadelventile ermöglichen eine präzise Durchflussregelung.

Die Materialauswahl erfolgt auf Basis der Gasverträglichkeit; so erfordert Sauerstoff beispielsweise fettfreie Komponenten, um Entzündungsgefahren zu vermeiden.

Auswahlkriterien

Bei der Auswahl des richtigen Reglers müssen mehrere Faktoren berücksichtigt werden:

– Gasart und -reinheit: Achten Sie auf Kompatibilität, um Reaktionen oder Zersetzung zu vermeiden. Für inerte Gase genügt Standard-Edelstahl, reaktive Gase erfordern jedoch spezielle Legierungen.

– Druck- und Durchflussanforderungen: Die Eingangsdrücke können von 3000 psi bis Vakuum reichen, die Ausgangsdrücke von 0 bis 500 psi. Die Durchflussraten (Cv-Werte) müssen den Anwendungsanforderungen entsprechen – niedrige Cv-Werte für Analysegeräte, höhere für Prozessleitungen.

– Umgebungsbedingungen: Extreme Temperaturen, Luftfeuchtigkeit und Vibrationen sind zu berücksichtigen. Beheizte Regler verhindern Kondensation in feuchtigkeitsempfindlichen Gasen.

– Zertifizierungen: Achten Sie auf die Einhaltung von Normen wie ASTM, CGA (Compressed Gas Association) oder SEMI (Semiconductor Equipment and Materials International) für die Halbleiteranwendung.

– Kosten vs. Leistung: UHP-Modelle sind zwar teurer, reduzieren aber Ausfallzeiten und durch Kontamination bedingte Verluste.

Hilfsmittel wie Regler-Dimensionierungsrechner, die von den Herstellern angeboten werden, helfen dabei, das optimale Modell anhand dieser Parameter zu bestimmen.

Best Practices für die Installation

Eine fachgerechte Installation ist entscheidend für die Aufrechterhaltung von Reinheit und Sicherheit:

Vorbereitung des Aufstellungsortes: Installieren Sie das Gerät in einem sauberen, gut belüfteten Bereich fern von Wärmequellen. Verwenden Sie separate Leitungen, um Kreuzkontaminationen zu vermeiden.
Anschlüsse: Verwenden Sie VCJ- (Flachdichtung) oder VCO-Verschraubungen für leckagefreie Verbindungen. Vermeiden Sie Gewindeverbindungen, es sei denn, diese sind mit gaskompatiblem PTFE-Band abgedichtet.
Spülen: Vor Gebrauch muss das System mit dem Prozessgas gespült werden, um Luft und Feuchtigkeit zu entfernen. Für höchste Reinheit können mehrere Spülzyklen oder Ausheizprozesse erforderlich sein.
Montage: Regler senkrecht befestigen, um Flüssigkeitsansammlungen zu vermeiden, und Halterungen zur Vibrationsdämpfung verwenden.
Prüfung: Nach der Installation sollte eine Helium-Leckprüfung durchgeführt werden, um die Dichtheit zu gewährleisten. Ziel ist eine Durchflussrate unter 10^-9 cm³/s.

Wartung und Fehlerbehebung

Regelmäßige Wartung verlängert die Lebensdauer des Reglers und erhält die Reinheit:

– Inspektionsplan: Manometer, Dichtungen und Filter vierteljährlich prüfen. Membranen alle 1–2 Jahre oder nach Kontakt mit unverträglichen Gasen austauschen.

– Reinigung: Zur äußeren Reinigung Isopropylalkohol oder zugelassene Lösungsmittel verwenden; die inneren Teile müssen in einem Reinraum demontiert werden.

– Häufige Probleme:

– Druckkriechen: Verursacht durch Sitzverschleiß; Sitzbaugruppe austauschen.

– Undichtigkeit: O-Ringe prüfen und Verschraubungen festziehen.

– Schwankungen: Filter reinigen oder austauschen, falls verstopft.

Erweiterte Diagnoseverfahren umfassen Durchflussprüfungen und Partikelzählungen zur Früherkennung von Fehlern.

Sicherheitshinweise

Sicherheit ist beim Umgang mit Hochdruckgasen nicht verhandelbar:

– Druckentlastung: Einbau von Überdruckventilen zur Vermeidung von Überdruck.

– Materialverträglichkeit: Eine Nichtverträglichkeit kann zu Explosionen führen (z. B. Acetylen mit Kupfer).

– Persönliche Schutzausrüstung (PSA): Handschuhe, Augenschutz und Gaswarngeräte verwenden.

– Notfallprotokolle: Schulung des Personals zu Abschaltverfahren und Maßnahmen bei Leckagen.

– Einhaltung gesetzlicher Bestimmungen: Beachten Sie die Vorschriften von OSHA, NFPA und die lokalen Bestimmungen für Lagerung und Handhabung.

Bei Betrieb mit Sauerstoff muss sichergestellt werden, dass alle Komponenten mit Sauerstoff gereinigt werden, um Brandgefahren zu minimieren.

Anwendungen in der Industrie

Hochreine Regler finden branchenübergreifend Anwendung:

– Halbleiter: Bereitstellung von Dotiergasen wie Arsin ohne Kontamination für die Waferherstellung.

– Pharmazeutische Industrie: Kontrolle inerter Atmosphären bei der Arzneimittelsynthese zur Verhinderung von Oxidation.

– Laboratorien: Lieferung von Kalibriergasen für Spektrometer und Chromatographen.

– Medizin: Regulierung von Sauerstoff und Lachgas in Krankenhäusern.

– Luft- und Raumfahrt: Präziser Umgang mit Treibstoffen und Testgasen.

Fallstudien zeigen, dass der Wechsel zu UHP-Reglern die Fehlerraten in der Mikroelektronik um bis zu 50 % reduzieren kann.

Hersteller von hochreinen Spezialgasreglern
Fazit

Hochreine Spezialgasregler sind für die Aufrechterhaltung der Prozessintegrität in sicherheitskritischen Branchen unerlässlich. Durch die Auswahl des geeigneten Reglertyps, die fachgerechte Installation und die Einhaltung der Wartungsprotokolle gewährleisten Anwender zuverlässige Leistung und Sicherheit. Mit dem technologischen Fortschritt werden Innovationen wie intelligente Regler mit IoT-Überwachung die Effizienz weiter steigern. Investitionen in hochwertige Regler sichern nicht nur den Betrieb, sondern fördern auch Produktivität und Innovation.
