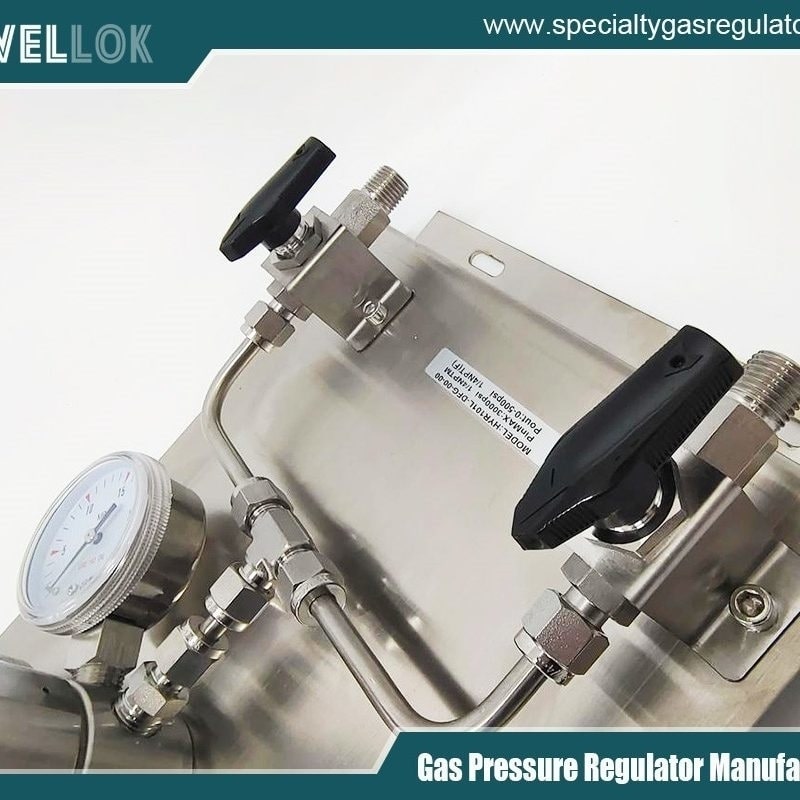

Wie funktioniert ein Gas-Gegendruckregler?

Wie funktioniert ein Gas-Gegendruckregler?

In der komplexen Welt der Fluidsteuerungssysteme – von der Öl- und Gasindustrie über die chemische Verarbeitung bis hin zur Pharmaindustrie und Halbleiterfertigung – ist die präzise Druckregelung von entscheidender Bedeutung. Druckminderer, die einen hohen Eingangsdruck auf einen stabilen, niedrigeren Ausgangsdruck reduzieren, sind den meisten Anwendern bekannt. Ihr weniger bekanntes Gegenstück spielt jedoch eine ebenso wichtige Rolle: der Gegendruckregler (BPR). Dieses Spezialventil regelt den Druck durch Durchflussbegrenzung. Seine Hauptfunktion besteht nicht in der Regelung des nachgelagerten Drucks, sondern in der Aufrechterhaltung eines vorgelagerten Drucks . Im Wesentlichen fungiert es als Druckentlastungs- oder Druckhalteventil am Ende einer Leitung oder eines Behälters. Dieser Artikel beleuchtet die Funktionsprinzipien, internen Komponenten, Anwendungsbereiche und Auswahlkriterien von Gas-Gegendruckreglern und vermittelt so ein umfassendes Verständnis dieses wichtigen Bauteils der Technik.



Das Grundprinzip: Vordruckregelung

Um das Prinzip eines Gegendruckreglers zu verstehen, hilft eine einfache Analogie. Stellen Sie sich einen Staudamm an einem Fluss vor. Der Damm hält den gewünschten Wasserstand (Druck) im dahinterliegenden Stausee (stromaufwärts) aufrecht, indem er überschüssiges Wasser über Schleusentore ablässt, sobald der Pegel zu hoch wird. Ein Gegendruckregler funktioniert ähnlich. Er wird am Ende einer Prozessleitung oder am Auslass eines Behälters installiert. Seine Aufgabe ist es, den Druck in dieser Leitung oder diesem Behälter auf einem vordefinierten Sollwert zu halten. Dies erreicht er, indem er so lange geschlossen bleibt, bis der Druck stromaufwärts den Sollwert erreicht. Sobald dieser Schwellenwert erreicht ist, beginnt sich das Ventil zu öffnen und leitet überschüssiges Gas (oder Fluid) zu einem Ziel mit niedrigerem Druck ab (oft eine Fackel, eine Entlüftung oder eine Rücklaufleitung). Dadurch wird der Druck reduziert und das stromaufwärts gelegene System geschützt.

Das ist der entscheidende Unterschied:

A Druckminderer: Nimmt einen hohen, variablen Eingangsdruck auf und hält einen konstanten, niedrigeren outlet (stromabwärts) Druck.
A GegendruckreglerNimmt einen variablen Eingangsdruck (stromaufwärts) auf und hält ihn auf einem konstanten Sollwert, indem überschüssiger Durchfluss zu einem niedrigeren Abfluss abgeleitet wird. stromabwärts Druck.

Hersteller von VMB-Ventilverteilerkästen in China


Interne Komponenten und ihre Rollen

Ein typischer federbelasteter Gegendruckregler besteht aus mehreren Schlüsselkomponenten, die zusammenarbeiten:

Karosserie: Die Hauptstruktur, die Einlass, Auslass und interne Strömungskanäle enthält.
Einlass (stromaufwärts gelegener Anschluss): Dort, wo das Gas aus dem geschützten System in den Regler eintritt.
Auslass (nachgeschalteter/Entlüftungsanschluss): Der Anschluss, aus dem Gas zur Druckentlastung abgelassen wird. Dieser Auslass wird typischerweise an einen sicheren Ort mit niedrigerem Druck (Atmosphäre, Wäscher, Fackelverteiler) entlüftet.
Sitz: Eine feste Öffnung, bei der das Dichtungselement Kontakt herstellt, um den Durchfluss zu stoppen.
Dichtungselement (Popper, Scheibe oder Stopfen): Das bewegliche Bauteil, das den Ventilsitz berührt, um den Durchfluss zu unterbrechen, ist am Sensormechanismus befestigt.
Sensorelement (Membran oder Kolben): Dies ist das „Gehirn“ des Reglers. Es handelt sich um eine flexible Membran oder einen Gleitkolben, der den Vordruck misst. Die Oberseite der Membran ist der eingestellten Druckkraft (durch eine Feder, einen Gasdom oder ein externes Signal) ausgesetzt. Unterseite wird über eine Messleitung oder einen internen Kanal dem vorgelagerten Prozessdruck ausgesetzt.
Feder (Lastelement): Sie liefert die primäre Kraft, die dem Gegendruck entgegenwirkt. Durch Anpassen der Federvorspannung lässt sich der Sollwert verändern. Bei fortschrittlicheren Modellen wird diese Feder durch ein kuppelbelastetes oder vorgesteuertes System ersetzt, um eine höhere Präzision und Stabilität zu gewährleisten.
Einstellmechanismus: Eine Schraube oder ein Knopf, mit dem die Feder zusammengedrückt oder entspannt wird, sodass der Benutzer den gewünschten Vordruck einstellen kann.
Motorhaube: Die Baugruppe, die die Feder und den Einstellmechanismus enthält und die Oberseite der Membrankammer abdichtet.




Schrittweiser Betriebszyklus

Die Funktionsweise eines Gasgegendruckreglers beruht auf einem dynamischen Kräftegleichgewicht. Hier ist eine schrittweise Aufschlüsselung seines Zyklus:

Geschlossener Zustand (Vordruck unterhalb des Sollwerts):
Das aus dem Prozess stammende Gas gelangt in den Einlass.
Dieser vorgelagerte Druck wird zur Unterseite der Membran geleitet.
Die durch diesen Druck erzeugte Kraft (FDruck=PVorstrom×AZDrüsenfläche)Druck​=Pupstream​×Flächenmembran​) ist kleiner als die Gegenkraft, die von der zusammengedrückten Feder auf die Oberseite der Membran ausgeübt wird.
Die resultierende Kraft drückt die Membran nach unten und hält so das Dichtungselement fest gegen den Sitz gepresst.
Durch den Regler fließt kein Gas. Der vorgelagerte Druck bleibt erhalten und steigt mit zunehmender Gaszufuhr.
Öffnungs- und Regelzustand (Vordruck erreicht/überschreitet Sollwert):
Da im vorgelagerten Prozess weiterhin Gas zugeführt wird, baut sich Druck auf.
Wenn die stromaufwärts gerichtete Druckkraft auf die Membran wirkt ist gleich Bei fehlender Federkraft befindet sich das System im Gleichgewicht.
Eine weitere minimale Erhöhung des Vordrucks erzeugt eine resultierende nach oben gerichtete Kraft auf die Membran.
Dadurch hebt sich die Membran mit dem daran befestigten Dichtungselement vom Sitz ab, wodurch eine Öffnung entsteht.
Gas strömt vom Hochdruckeinlass durch die Düse und aus der Entlüftungsöffnung zum Niederdruckziel.
Durch diese Entlüftungswirkung wird der Vordruck reduziert. Sobald dieser leicht unter den Sollwert sinkt, überwiegt wieder die Federkraft und drückt die Membran nach unten, um die Öffnung teilweise zu verschließen.
Der Regler findet einen dynamischen Gleichgewichtspunkt, an dem er die Gaszufuhr genau so weit regelt, dass die exakt benötigte Gasmenge abgelassen wird, um den Vordruck auf dem Sollwert zu halten. Das Ventil öffnet und schließt sich in einem winzigen, präzisen Bereich, um den Druck konstant zu halten.
Wiederabschaltung (Druckabfall stromaufwärts unter den Sollwert):
Wenn die Gaszufuhr im vorgelagerten Prozess gestoppt wird oder ein nachgelagertes Ventil geöffnet wird, sinkt der Druck im vorgelagerten Prozess.
Die Federkraft wird wieder dominant und drückt das Dichtungselement zurück auf den Sitz.
Der Durchfluss stoppt, und der vorgelagerte Druck wird so lange gehalten, bis er wieder den Sollwert erreicht.


Wichtigste Anwendungsgebiete: Wo und warum werden sie eingesetzt?

Gegendruckregler sind unverzichtbar in Szenarien, in denen die Kontrolle des Drucks an der Quelle oder innerhalb eines geschlossenen Systems von entscheidender Bedeutung ist:

Gasisolierung und Polsterung: Aufrechterhaltung eines präzisen, leichten Überdrucks von Inertgas (wie N₂) in Lagertanks, um das Eindringen von Luft, Verunreinigungen oder Oxidation empfindlicher Chemikalien zu verhindern.
Reaktor- und Behälterdruckregelung: Schutz von chemischen Reaktoren, Autoklaven und Separatoren vor Überdruck durch Ablassen überschüssiger Reaktionsgase oder Dämpfe.
Chromatographie & Analytische Systeme: Bei der Gaschromatographie (GC) wird häufig ein Druckminderer (BPR) hinter der Säule installiert, um einen konstanten Druck am Säuleneinlass aufrechtzuerhalten und so gleichmäßige Trägergasflussraten und reproduzierbare Retentionszeiten zu gewährleisten.
Pilotanlagen und Forschungsanlagen: Bereitstellung eines präzisen Gegendrucks in Systemen zur Simulation von Tiefbohrlochbedingungen, zur Kontrolle der Reaktionskinetik oder zur Prüfung von Materialien unter spezifischem Druck.
Lösungsmittelrückgewinnungs- und Destillationskolonnen: Die Kontrolle des Drucks am Kopf einer Destillationskolonne, der die Siedepunkte und die Trenneffizienz der Komponenten direkt beeinflusst.
Umweltkamin- und Entlüftungssysteme: Aufrechterhaltung eines konstanten Drucks in einem Sammelverteiler aus mehreren Prozessentlüftungen, bevor die Gase zu einem Wäscher oder einer Fackel geleitet werden.
Partnerschaft mit Durchflussreglern: Häufig wird es zusammen mit einem Massenflussregler (MFC) eingesetzt. Der MFC regelt den Durchfluss, während ein nachgeschalteter Druckminderer (BPR) einen konstanten Vordruck für den MFC aufrechterhält und so dessen Genauigkeit und Ansprechzeit verbessert, insbesondere bei Druckschwankungen nachgeschaltet.




Überlegungen zur Auswahl und Dimensionierung

Die Wahl des richtigen Gegendruckreglers ist entscheidend für Leistung und Sicherheit. Zu den wichtigsten Faktoren gehören:

Material Aufbau: Muss mit dem Gasmedium kompatibel sein, um Korrosion zu vermeiden (z. B. Edelstahl für allgemeine Anwendungen, Hastelloy für stark korrosive Gase, Messing für nicht korrosive Luft).
Druckstufen: Der maximale Einlassdruck (MAWP) und der Sollwertbereich müssen berücksichtigt werden. Auch der Auslassdruck (Entlüftungsseite) muss beachtet werden.
Durchflusskapazität (Cv): Der Regler muss so dimensioniert sein, dass er den maximal erforderlichen Entlüftungsdurchfluss bei den gegebenen Druckbedingungen ohne übermäßigen Druckabfall oder Instabilität ermöglicht. Ein zu kleines Ventil lässt nicht genügend Durchfluss ab, ein zu großes Ventil arbeitet nahe seinem Schließpunkt, was zu schlechter Regelung und potenziellen Vibrationen führen kann.
Temperaturbereich: Die Dichtungen (Elastomere wie Viton, EPDM oder Kalrez) und die Metallkomponenten müssen den Prozess- und Umgebungstemperaturen standhalten.
Genauigkeit und Stabilität: Definiert durch Parameter wie die Sperrwirkung (der Druckabfall, der zum vollständigen Schließen erforderlich ist) und die Empfindlichkeit (die Druckänderung, die zum Öffnen erforderlich ist). Pilotgesteuerte oder kuppelbelastete Regler bieten eine höhere Genauigkeit (<±1 %) im Vergleich zu einfachen federbelasteten Modellen (±5–10 %).
Dichtungstechnik: Weichdichtend (Elastomer) für dichte Abdichtung oder metalldichtend für hohe Temperaturen oder abrasive Gase.
Anschlüsse: NPT-, Swagelok-, VCJ- oder Flanschverbindungen, die für das Rohrleitungssystem geeignet sind.




Fortschrittliche Konstruktionen: Pilotgesteuerte und kuppelbelastete Regler

Für Anwendungen, die höhere Genauigkeit, Stabilität und Kapazität erfordern, stoßen einfache federbelastete Konstruktionen an ihre Grenzen (die Federkonstante kann ein Durchhängen verursachen). Fortschrittliche Konstruktionen entkoppeln die Belastungskraft vom Hauptventil:

Pilotbetriebenes BPR: Das System nutzt den Prozessdruck selbst, um eine Steuerkraft zu erzeugen. Ein kleiner „Pilot“-Regler erfasst den Vordruck und regelt den Druck in einer Kuppel über einem großen Kolben (dem Hauptventil). Dadurch wird eine kraftvolle und präzise Kraft erzeugt, um das Hauptventil mit minimalem Druckabfall zu öffnen und zu schließen.
Dome-Loaded BPR: Ähnliches Prinzip, jedoch wird die Kuppel mit Gas aus einem externen, geregelten Versorgungsdruck befüllt. Dieser externe Druck wirkt auf den Kolben oder die Membran und erzeugt die Sollkraft. Durch Ändern des externen Versorgungsdrucks lässt sich der Sollwert ferngesteuert und präzise einstellen.




Vergleich mit Überdruckventilen und Druckminderern

Es ist wichtig, einen BPR von ähnlichen Geräten zu unterscheiden:

Im Vergleich zu einem Druckbegrenzungsventil (PRV)/Sicherheitsventil: Ein PRV ist ein Sicherheitsgerät Das Ventil öffnet sich bei einem festgelegten Überdruck vollständig, um ein katastrophales Versagen zu verhindern. Es arbeitet nach dem Prinzip des „Pop-Action“ und drosselt oder regelt den Druck im Normalbetrieb nicht. Ein BPR ist ein Prozessleitgerät das kontinuierlich moduliert, um einen präzisen Vordruck aufrechtzuerhalten.
Im Vergleich zum Druckminderungsregler: Wie bereits erwähnt, besteht der grundlegende Unterschied im Regelungsziel: nachgelagerter Druck versus vorgelagerter Druck.

Hersteller von Gasreglern für ultrahohe Reinheit


Fazit

Der Gasgegendruckregler ist ein Meisterwerk der mechanischen Regelungstechnik. Er löst elegant das Problem der Aufrechterhaltung eines stabilen Drucks in Behältern oder Rohrleitungen durch die Steuerung des Auslasses. Durch das ausgewogene Zusammenspiel einer Sensormembran, einer Vorspannfeder und eines Dichtungselements drosselt er den Durchfluss dynamisch, um Überdruck abzulassen. Er fungiert somit als präzise einstellbarer, automatisierter Druckentlastungsmechanismus. Seine Rolle ist grundlegend für unzählige Prozesse, in denen der Druck eine kritische Variable für Sicherheit, Effizienz und Produktqualität darstellt. Von der Sicherstellung der Reinheit gelagerter Chemikalien bis hin zur Ermöglichung präziser Analysen mittels Gaschromatographie – der Gegendruckregler ist ein oft unterschätzter Helfer der Prozessautomatisierung. Das Verständnis seiner Funktionsweise, Komponenten und Anwendungen ist unerlässlich für Ingenieure und Techniker, die sichere und effiziente Fluidsysteme entwickeln, betreiben und warten.
