Integrierte Gassysteme im Halbleitermarkt: Ein technischer Überblick

Die Halbleiterindustrie ist ein Eckpfeiler moderner Technologie und treibt alles an, von Smartphones bis hin zu Systemen der künstlichen Intelligenz. Im Zentrum der Halbleiterfertigung steht die präzise Steuerung und Zufuhr von Gasen, die für verschiedene Fertigungsprozesse unerlässlich sind. Hier kommt das integrierte Gassystem (IGS) zum Einsatz. Ein IGS ist eine hochentwickelte Kombination von Technologien zur präzisen und effizienten Steuerung, Reinigung und Zufuhr von Spezialgasen in Halbleiterfertigungsanlagen. Diese Systeme gewährleisten, dass Gase wie Stickstoff, Argon, Wasserstoff und verschiedene Vorläufergase mit den richtigen Reinheitsgraden, Durchflussraten und Drücken zugeführt werden, um Verunreinigungen und Defekte bei der Chipproduktion zu vermeiden.

Im Halbleitermarkt hat sich die integrierte Gasversorgung (IGS) von einfachen Systemen zur Gaszufuhr zu hochautomatisierten, intelligenten Netzwerken entwickelt, die Sensoren, Steuerungen und Software zur Echtzeitoptimierung integrieren. Mit dem Bestreben der Branche nach immer kleineren Strukturgrößen – wie 3 nm und darunter – ist die Nachfrage nach Gasen höchster Reinheit gestiegen, wodurch die IGS unverzichtbar geworden ist. Dieser Artikel beleuchtet die technischen Aspekte der IGS, ihre Anwendungen, die Marktdynamik und die Zukunftsaussichten und hebt ihre entscheidende Rolle für den Erhalt des Halbleiter-Ökosystems hervor.

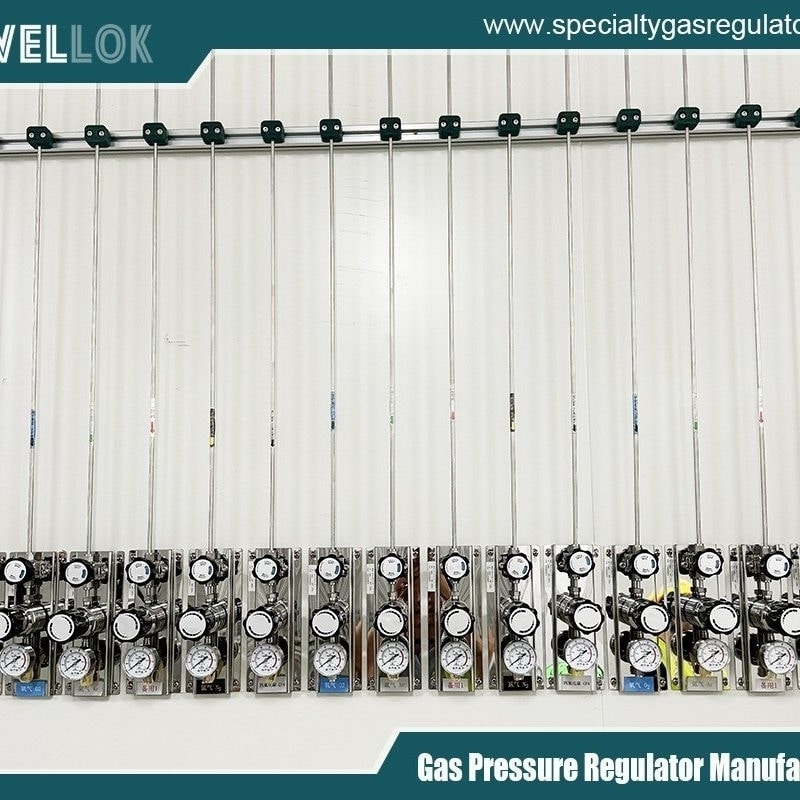

Spezialgasflaschen-Vollautomatischer Umschaltverteiler
Komponenten und Funktionsweise integrierter Gassysteme

Ein integriertes Gasversorgungssystem (IGS) in der Halbleiterfertigung ist kein einzelnes Bauteil, sondern ein modulares System aus mehreren miteinander verbundenen Komponenten. Kernstück ist das Gasversorgungssystem, das Verteiler, Ventile und Regler umfasst, welche den Transport von Gasen aus Lagertanks oder -flaschen zum jeweiligen Einsatzort in der Halbleiterfertigung steuern. Präzise Durchflussregler, häufig basierend auf Massendurchflussmessern oder thermischen Sensoren, gewährleisten eine genaue Dosierung der Gase mit einer typischen Abweichung von unter 1 %.

Reinigungsanlagen sind ein weiterer wichtiger Bestandteil. Sie nutzen Filter, Absorber und Katalysatoren, um Verunreinigungen bis in den Bereich von Teilen pro Billion zu entfernen. Beispielsweise müssen Feuchtigkeit, Sauerstoff und Kohlenwasserstoffe beseitigt werden, um Oxidation oder unerwünschte Reaktionen auf Siliziumwafern zu verhindern. Überwachungssysteme integrieren Sensoren für Druck, Temperatur und Reinheit und speisen die Daten in eine automatisierte Steuerungssoftware ein. Diese Software, die häufig auf speicherprogrammierbaren Steuerungen (SPS) oder fortschrittlichen KI-Algorithmen basiert, ermöglicht vorausschauende Wartung und Fehlererkennung und minimiert so Ausfallzeiten.

Sicherheitsfunktionen sind durchgängig integriert, darunter Leckagedetektoren, Notabsperrventile und Abgassysteme, die Standards wie SEMI S2 entsprechen. Der Integrationsaspekt bezieht sich darauf, wie diese Komponenten zu einer einzigen, skalierbaren Architektur zusammengeführt werden, die häufig an spezifische Fabriklayouts angepasst ist. Beispielsweise kann sich in einer modernen 300-mm-Waferfabrik ein integriertes Gassystem (IGS) über mehrere Etagen erstrecken, wobei zentrale Kontrollräume die Gasströme hunderter Prozessanlagen überwachen.

Aus technischer Sicht basiert die IGS-Funktionalität auf Prinzipien der Fluiddynamik. Die Gasströmung wird mithilfe von Gleichungen wie dem Hagen-Poiseuille-Gesetz für laminare Strömungen in Rohrleitungen modelliert. Moderne Systeme integrieren IoT-Konnektivität zur Fernüberwachung und ermöglichen es Halbleiterwerken, den Gasverbrauch zu optimieren und Abfall um bis zu 20–30 % zu reduzieren.

Anwendungen in Halbleiterfertigungsprozessen

IGS findet seine Hauptanwendung in wichtigen Halbleiterprozessen, die jeweils spezifische Gasmischungen und Zufuhrprofile erfordern. Die chemische Gasphasenabscheidung (CVD) ist die bekannteste dieser Prozesse. Hierbei werden Gase wie Silan (SiH₄) und Ammoniak (NH₃) verwendet, um dünne Schichten aus Siliziumdioxid oder -nitrid auf Wafern abzuscheiden. IGS gewährleistet hier eine gleichmäßige Gasverteilung, um Schichtdicken von nur 1–10 Nanometern zu erreichen, die für Transistor-Gate-Dielektrika entscheidend sind.

Ätzverfahren wie das reaktive Ionenätzen (RIE) nutzen halogenbasierte Gase wie Chlor oder Fluorverbindungen, um Material selektiv abzutragen. Als am schnellsten wachsende Anwendung erfordert das Ätzen eine galvanisch abgeschirmte Oberfläche (IGS), um korrosive Gase sicher zu handhaben und gleichzeitig die Plasmastabilität zu gewährleisten. Diffusions- und Dotierungsschritte verwenden Gase wie Phosphin oder Arsin, um Verunreinigungen in Silizium einzubringen und so pn-Übergänge zu erzeugen, die für die Funktionsfähigkeit der Bauelemente unerlässlich sind.

Weitere Anwendungsgebiete umfassen Reinigungs- und Spülvorgänge, bei denen Inertgase wie Stickstoff Verunreinigungen während der Waferhandhabung verhindern. In fortgeschrittenen Technologieknoten benötigt die EUV-Lithografie Wasserstoff zur Erzeugung von Zinnplasma, was die Bedeutung von IGS für neue Technologien unterstreicht. Insgesamt verbessert IGS die Ausbeute durch die Sicherstellung der Prozessreproduzierbarkeit. Studien zeigen, dass gasbedingte Defekte bis zu 15 % der Ausbeuteverluste in der Halbleiterfertigung ausmachen können, wenn sie nicht ordnungsgemäß behandelt werden.

Marktanalyse: Größe, Wachstum und Treiber

Der globale Markt für IGS in der Halbleiterindustrie verzeichnet ein starkes Wachstum, angetrieben durch die expandierende Halbleiterindustrie. Im Jahr 2025 wurde der Markt auf rund 0.56 Milliarden US-Dollar geschätzt, Prognosen zufolge wird er bis 2035 auf 1.2 Milliarden US-Dollar anwachsen, was einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von etwa 8 % entspricht. Dieses Wachstum wird durch mehrere Faktoren begünstigt.

Erstens erfordert die stark steigende Nachfrage nach fortschrittlichen Chips für Anwendungen in den Bereichen KI, 5G und Internet der Dinge (IoT) komplexere Halbleiterfertigungsanlagen und damit eine verstärkte Nutzung von integrierten Gassystemen (IGS). Der Wandel im Automobilsektor hin zu Elektrofahrzeugen und autonomem Fahren verstärkt diesen Effekt zusätzlich, da Leistungshalbleiter eine präzise Gasführung für Materialien mit großer Bandlücke wie Siliziumkarbid erfordern.

Energieeffizienz ist ein entscheidender Faktor; Optimierungen der integrierten Gaserzeugung (IGS) können die Energiekosten um bis zu 30 % senken und tragen so zu globalen Nachhaltigkeitszielen bei. Regulatorische Vorgaben, beispielsweise der EPA zu Treibhausgasemissionen, fördern umweltfreundliche Systeme, die den Einsatz fluorierter Gase minimieren. Die aufstrebenden Märkte im asiatisch-pazifischen Raum, insbesondere China und Südkorea, sind aufgrund massiver Investitionen in die Halbleiterfertigung besonders vielversprechend, und die Region wird voraussichtlich die höchste durchschnittliche jährliche Wachstumsrate (CAGR) aufweisen.

Dennoch bestehen weiterhin Herausforderungen. Lieferkettenunterbrechungen, wie sie in jüngster Zeit durch globale Ereignisse zu beobachten waren, können die Gasverfügbarkeit beeinträchtigen, während die hohen Investitionskosten für IGS – oft mehrere Millionen pro Anlage – für kleinere Unternehmen ein Hindernis darstellen. Der Infrastrukturausbau in Regionen wie dem Nahen Osten und Afrika hinkt hinterher und behindert so die Marktdurchdringung. Darüber hinaus erfordert die komplexe Integration von IGS in bestehende Anlagen qualifizierte Ingenieure, was den Fachkräftemangel in der Branche verschärft.

Hauptakteure und Wettbewerbslandschaft

Der Markt für Industriegase wird von einigen wenigen globalen Konzernen mit Expertise in diesem Bereich und in der Präzisionstechnik dominiert. Air Products and Chemicals (USA) ist führend mit umfassenden Gaslieferketten und innovativen Liefersystemen. Linde (Deutschland) zeichnet sich durch nachhaltige Lösungen aus und bietet kryogene Lagerung und Vor-Ort-Erzeugung an. Weitere namhafte Unternehmen sind Praxair (jetzt Teil von Linde), die Messer Group (Deutschland) und die Taiyo Nippon Sanso Corporation (Japan), die sich auf den boomenden asiatischen Markt konzentrieren.

Spezialisierte Unternehmen wie Fujikin und Ichor Systems bieten Ventile und Komponenten für die Fluidförderung an und legen dabei Wert auf kundenspezifische Lösungen für Anwendungen mit höchsten Reinheitsgraden. Der Wettbewerb ist intensiv, und die Marktteilnehmer investieren in Forschung und Entwicklung für intelligente IGS mit KI-gestützter Analytik. Strategische Fusionen, wie beispielsweise die Übernahme von Praxair durch Linde, haben den Markt konsolidiert, während Kooperationen mit Halbleiterherstellern wie TSMC und Intel Innovationen vorantreiben.

Zukünftige Trends und Ausblick

Zukünftig wird IGS zunehmend digitale Zwillinge – virtuelle Modelle für Simulation und Optimierung – einsetzen und so den Bedarf an physischen Tests reduzieren. Nachhaltigkeitstrends werden grüne Gase und Recyclingsysteme begünstigen, wobei Wasserstoff sich als Schlüsselfaktor in auf saubere Energie ausgerichteten Fabriken etabliert. Der Aufstieg von 2-nm-Strukturen und kleineren Strukturen erfordert noch höhere Reinheitsgrade und treibt damit die Entwicklung nanotechnologiebasierter Reinigungsanlagen voran.

Geopolitisch gesehen werden Bestrebungen zur Lokalisierung von Lieferketten, wie im US-amerikanischen CHIPS Act, die heimische IGS-Fertigung ankurbeln. Bis 2030 könnte der Markt eine Integration mit Quantencomputerprozessen erleben, die exotische Gase wie Helium-3 erfordert. Insgesamt wird IGS weiterhin eine Schlüsselrolle für das prognostizierte Wachstum der Halbleiterindustrie hin zu einer Billionen-Dollar-Bewertung spielen.

Zweistufiger Spezialregler aus hochreinem Edelstahl
Fazit

Das integrierte Gassystem (IGS) ist ein zentraler Bestandteil des Halbleitermarktes und vereint technische Präzision mit den Marktanforderungen an Effizienz und Innovation. Mit dem technologischen Fortschritt wird sich das IGS weiterentwickeln, um neuen Herausforderungen gerecht zu werden und die zuverlässige Produktion von Chips zu gewährleisten, die unsere digitale Welt antreiben. Angesichts eines prognostizierten Marktwachstums auf über eine Milliarde US-Dollar bis 2035 unterstreichen Investitionen in IGS seine strategische Bedeutung für den nachhaltigen globalen Technologiefortschritt.
