Wie funktioniert ein LPG-Gasverteilersystem?

In Wohn-, Gewerbe- und Industriegebäuden, in denen mehrere Gasgeräte gleichzeitig betrieben werden – von Küchenherden und Warmwasserbereitern bis hin zu Industrieöfen – ist ein sicheres, effizientes und zentrales Gasverteilungssystem unerlässlich. Hier kommt das Flüssiggas-Verteilersystem (LPG-Verteiler) zum Einsatz. Oft als „zentrales Nervensystem“ einer LPG-Großanlage bezeichnet, ersetzt ein Verteilersystem mehrere einzelne Gasflaschen durch eine einheitliche Anlage, die die Sicherheit erhöht, eine konstante Versorgung gewährleistet und die Bedienung vereinfacht. Dieser Fachartikel erläutert die Komponenten, Funktionsprinzipien, Konstruktionsüberlegungen und Sicherheitsmechanismen eines typischen LPG-Verteilersystems und vermittelt ein klares Verständnis seiner Technik und Funktionsweise.

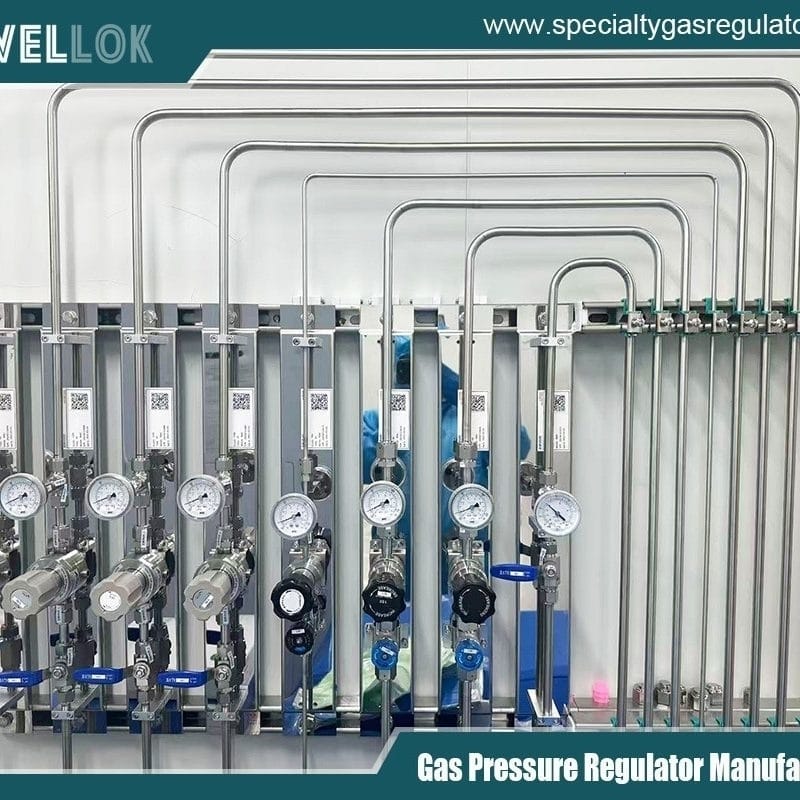

CO2-Gasflaschen-Druckregler
Was ist ein LPG-Verteilersystem?
Ein Flüssiggasverteilersystem ist eine Gasverteilungsanlage, die zwei oder mehr Flüssiggasflaschen (oder größere Speicherbehälter) an einen gemeinsamen Verteiler anschließt. Dieser Verteiler versorgt dann mehrere Geräte über eine einzige Leitung mit Gas. Die Hauptzwecke sind:

Erhöhte Gasversorgungskapazität: Durch den Anschluss mehrerer Zylinder verlängert das System die verfügbare Gasversorgungsdauer, bevor ein Austausch erforderlich wird.
Automatische Umstellung: Es ermöglicht das automatische Umschalten von einem leeren Zylindersatz auf einen vollen Zylindersatz, ohne die Gaszufuhr zu unterbrechen.
Druckregulierung und -stabilisierung: Es gewährleistet einen gleichmäßigen, geregelten Gasdruck für alle angeschlossenen Geräte.
Erhöhte Sicherheit: Zentrale Absperrventile, Leckageerkennungsstellen und Druckentlastungsmechanismen verbessern die allgemeine Sicherheit.
Bedienkomfort: Verringert die Häufigkeit von Zylinderwechseln und ermöglicht die Fernüberwachung.
Diese Systeme werden häufig in Restaurants, Krankenhäusern, Laboren, Industrieanlagen und großen Wohnanlagen eingesetzt, wo der Gasbedarf die Kapazität einer einzelnen Gasflasche übersteigt.

Schlüsselkomponenten eines LPG-Gasverteilersystem
Für das Verständnis des Systems ist es notwendig, mit seinen Kernkomponenten vertraut zu sein, von denen jede eine spezifische Rolle bei der sicheren Gasversorgung spielt.

2.1 Zylinderbänke

Die Gasflaschen sind in zwei separate Gruppen unterteilt: die primäre (aktive) Gruppe und die sekundäre (Reserve-) Gruppe. Jede Gruppe besteht üblicherweise aus mehreren parallel geschalteten Flaschen. Die Anzahl der Flaschen pro Gruppe hängt vom Gasverbrauch und der gewünschten Versorgungsdauer ab. Die Flaschen werden zur Stabilisierung sicher in einem Rahmen oder Käfig gehalten.

2.2 Krümmer (Auspuffrohr)

Der Verteiler ist ein robustes Rohr (üblicherweise aus Kupfer oder Stahl), das zwischen den Gasflaschengruppen verläuft. Er sammelt Gas aus allen Flaschen einer Gruppe und führt es zu einem einzigen Auslass. Er muss korrekt dimensioniert sein, um den maximal möglichen Durchfluss ohne übermäßigen Druckverlust zu gewährleisten.

2.3 Automatisches Umschaltventil (ACV)

Dies ist das Herzstück des Systems. Das Wechselstromventil (ACV) überwacht kontinuierlich den Druck im Primärspeicher. Sobald der Primärspeicher fast leer ist (der Druck sinkt auf einen voreingestellten Wert, typischerweise etwa 0.7 bar oder 10 psi), schaltet das Ventil die Gaszufuhr automatisch auf den Sekundärspeicher um. Gleichzeitig aktiviert es häufig eine optische oder akustische Anzeige (z. B. eine rote Fahne oder einen Summer), um den Benutzer darauf hinzuweisen, dass der Primärspeicher ausgetauscht werden muss.

2.4 Hochdruck-Flexschläuche

Diese verstärkten Schläuche verbinden die Auslassventile der einzelnen Zylinder mit dem Verteiler. Sie sind für hohen Flüssiggasdruck (bis zu ca. 17 bar oder 250 psi) ausgelegt und mit entsprechenden Sicherheitsabsperrventilen ausgestattet.

2.5 Regler (zweistufige Druckreduzierung)

Flüssiggas in Zylindern wird als Flüssigkeit unter hohem Druck (ca. 5–10 bar bei Umgebungstemperatur) gelagert. Das Verteilersystem verwendet typischerweise einen zweistufigen Regelungsprozess:

Aufsichtsbehörde erster Stufe (Bankenaufsicht): Oft wird dieses Bauteil direkt am Verteiler oder Umschaltventil angebracht und reduziert den hohen Zylinderdruck auf einen mittleren Druck (z. B. 0.7–1.4 bar).
Zweitstufiger Regler (Geräteregler): Durch die Anbringung in der Nähe der Geräte wird der Zwischendruck weiter auf den Betriebsdruck des Geräts (typischerweise 28–37 mbar für Flüssiggas) reduziert. Bei manchen Konstruktionen kann ein einzelner Regler ausreichen, sofern er korrekt platziert ist.
2.6 Absperrventile

Manuelle Absperrventile: An verschiedenen Stellen (Zylinderausgänge, Verteiler-Ein-/Ausgänge) installiert, um eine manuelle Absperrung für Wartungsarbeiten oder Notfälle zu ermöglichen.
Überströmventile: Diese oft integrierten Vorrichtungen schalten den Gasfluss automatisch ab, wenn ein plötzlicher, starker Durchfluss festgestellt wird (was auf einen möglichen Leitungsbruch hindeutet).
2.7 Druckbegrenzungsventil (PRV)

Das am Verteiler angebrachte Druckregelventil schützt das System vor Überdruck durch Wärmeausdehnung oder Reglerausfall. Es leitet Gas sicher in die Atmosphäre ab, wenn der Druck einen festgelegten Grenzwert überschreitet.

2.8 Druckmessgeräte

Manometer können installiert werden, um den Druck an wichtigen Punkten zu überwachen: Zylinderbankdruck, Verteilerdruck und Regeldruck. Sie unterstützen die Diagnose und Funktionsprüfung.

2.9 Rohrleitungsnetz

Vom Verteilerausgang strömt das Gas durch ein korrekt dimensioniertes Verteilerrohrsystem (häufig aus Kupfer oder Edelstahl) zu den verschiedenen Geräten. Die Dimensionierung der Rohre erfolgt gemäß Gaslastberechnungen und den örtlichen Vorschriften, um einen ausreichenden Durchfluss an allen Punkten zu gewährleisten.

Das Funktionsprinzip: Schritt-für-Schritt-Anleitung
Der Betrieb eines LPG-Verteilersystems lässt sich in einen kontinuierlichen Zyklus unterteilen.

Schritt 1: Gasabhebung von der Hauptbank

Im Normalbetrieb ist das automatische Umschaltventil so eingestellt, dass es Gas aus dem Hauptspeicher ansaugt. Flüssiggas (ein Gemisch aus Propan und Butan) befindet sich als Flüssigkeit am Boden der Flaschen. Wird Gas von oben entnommen, verdampft die Flüssigkeit und ersetzt sie, wodurch der Druck aufrechterhalten wird, bis die Flüssigkeit fast vollständig verbraucht ist. Das unter hohem Druck stehende Gas (Flaschendruck) strömt durch die Ventile der einzelnen Flaschen, durch flexible Schläuche und in den Verteiler.

Schritt 2: Druckregulierung

Das aus dem aktiven Gasfeld zusammengeführte Hochdruckgas gelangt über das Umschaltventil in den Regler der ersten Stufe. Hier wird der Druck deutlich auf ein für die Verteilung über längere Rohrleitungen geeignetes Zwischenniveau reduziert, ohne dass es zu einem übermäßigen Druckabfall kommt.

Schritt 3: Verteilung an die Geräte

Das geregelte Gas strömt durch die Hauptverteilungsleitung. An jedem Gerät oder jeder Abzweigung passt ein nachgeschalteter Regler (falls vorhanden) den Druck präzise an die spezifischen Anforderungen des jeweiligen Gerätebrenners an. Anschließend strömt das Gas durch das Gasventil des Geräts zur Verwendung.

Schritt 4: Automatischer Umstellungsprozess

Wenn sich die Zylinder der Primärbank entleeren, sinkt der Druck im Verteiler nach den Zylindern. Das automatische Umschaltventil erfasst diesen Druckabfall. Sobald der voreingestellte „Umschaltdruck“ erreicht ist, schaltet der interne Mechanismus des Ventils um:

Es verschließt den Einlasskanal von der primären Zylinderbank.
Es öffnet den Einlasskanal von der sekundären (vollen) Zylinderbank.
Die Gasversorgung erfolgt nun nahtlos aus der zweiten Gasbank, ohne dass es zu Unterbrechungen der Geräte kommt.
Ein visueller Indikator (wie eine aufpoppende rote Flagge) zeigt „RESERVE IN USE“ an und signalisiert damit, dass die primäre Bank bedient werden muss.
Schritt 5: Zylinderwechsel und Zurücksetzen

Ein Bediener tauscht die leeren Zylinder im Primärspeicher aus. Sobald die neuen Zylinder angeschlossen und ihre Ventile geöffnet sind, kann das Umschaltventil manuell zurückgesetzt werden. Dadurch wird die Anzeige zurückgesetzt und das System ist wieder bereit, aus dem frisch gefüllten Primärspeicher zu pumpen, während der Sekundärspeicher zur neuen Reserve wird. Einige moderne Systeme verfügen über eine automatische Rücksetzfunktion.

Schritt 6: Kontinuierlicher Zyklus

Dieser Vorgang wiederholt sich unendlich oft und gewährleistet so eine ununterbrochene Gasversorgung, solange sich in einer der Tanks stets Brennstoff befindet.

Konstruktionsüberlegungen und Dimensionierungsberechnungen
Eine sachgemäße Systemauslegung ist entscheidend für Sicherheit und Leistung. Zu den Schlüsselfaktoren gehören:

4.1 Ermittlung des Gasbedarfs

Die gesamte Anschlussleistung aller Geräte (gemessen in kW oder BTU/h) wird berechnet. Daraus wird der maximal mögliche Gasdurchfluss (in kg/h oder lb/h) unter Berücksichtigung von Diversitätsfaktoren (nicht alle Geräte laufen gleichzeitig) abgeleitet.

4.2 Dimensionierung des Verteilers und der Rohrleitungen

Anhand der Durchflussrate und des zulässigen Druckabfalls (gemäß Normen wie NFPA 54 oder EN 15266) wählen die Ingenieure geeignete Rohrdurchmesser für den Verteiler und die Verteilerleitungen aus, um einen ausreichenden Druck am entferntesten Verbraucher zu gewährleisten.

4.3 Zylinderbankdimensionierung

Die Anzahl der Zylinder pro Zylinderbank wird wie folgt bestimmt:

Der Gasverbrauch.
Gewünschte Betriebszeiten vor der Umstellung.
Anforderungen an den physischen Raum und die Sicherheitsabstände.
Eine gängige Regel ist, die Gasbanken so zu dimensionieren, dass sie Gas für einen Mindestzeitraum liefern können (z. B. 24 Stunden bei Spitzenbedarf).
4.4 Belüftung und Lage

Die Gasflaschengruppen und der Verteiler müssen in einem gut belüfteten, sicheren Bereich, vorzugsweise im Freien oder in einem separaten, belüfteten Gehäuse, aufgestellt werden, um die Ansammlung von austretendem Gas zu verhindern. Die Abstände zu Zündquellen, Gebäudeöffnungen und Grundstücksgrenzen müssen den örtlichen Vorschriften entsprechen.

4.5 Materialverträglichkeit

Alle Komponenten (Schläuche, Dichtungen, Ventile) müssen mit Flüssiggas kompatibel sein. Beispielsweise werden bestimmte Elastomere durch Flüssiggas zersetzt, daher dürfen nur zugelassene Materialien verwendet werden.

Sicherheitssysteme und integrierte Schutzvorrichtungen
Sicherheit hat in jedem Gassystem oberste Priorität. Verteilersysteme verfügen über mehrere Schutzebenen:

5.1 Leckageprävention

Leckdichte Verbindungen: Verwendung geeigneter Fittings (z. B. Bördelverschraubungen) und mit Flüssiggas kompatibler Gewindedichtmittel.
Regelmäßige Prüfung von Seifenlösungen: Obligatorisch während der Installation und Wartung.
5.2 Überdruckschutz

Druckbegrenzungsventil am Verteiler: Auf einen Druck oberhalb des normalen Betriebsbereichs, aber unterhalb der Nennleistung des schwächsten Bauteils einstellen.
Schutz vor Reglerausfall: Einige Regler verfügen über eine eingebaute Entlastungs- oder Abschaltvorrichtung für den Fall, dass der Druck nachgelagert abnormal ansteigt.
5.3 Unterdruck- und Durchflussschutz

Automatisches Umschaltventil: Verhindert die vollständige Entleerung aller Zylinder, wodurch Luft in das System gelangen könnte.
Überströmventile: Diese Ventile sind am Zylinder- oder Verteilereinlass installiert und schließen sich, wenn der Durchfluss einen sicheren Grenzwert überschreitet (z. B. durch einen geplatzten Schlauch).
5.4 Brandschutz

Thermisch aktivierte Absperrventile (Schmelzverbindungen): Diese schmelzen bei hohen Temperaturen (z. B. 100 °C) und unterbrechen im Brandfall die Gaszufuhr.
Feuerbeständige Barrieren: Kann zwischen Zylinderbänken und Gebäuden erforderlich sein.
5.5 Betriebssicherheit

Klare Beschriftung: Banken mit der Kennzeichnung „Aktiv“ und „Reserve“.
Notabsperrventil: Ein gut zugängliches Hauptventil zur schnellen Absperrung des gesamten Systems.

Installation, Inbetriebnahme und Wartung
6.1-Installation

Die Installation muss von zertifizierten Gasinstallateuren gemäß nationalen und lokalen Vorschriften (z. B. Gas Safe Register in Großbritannien, NFPA in den USA) durchgeführt werden. Zu den wichtigsten Schritten gehören die Befestigung der Gasflaschengestelle, die Installation der Rohrleitungen mit geeigneten Halterungen und die Sicherstellung des Potenzialausgleichs zur Ableitung statischer Aufladung.

6.2-Inbetriebnahme

Nach der Installation muss das System folgende Eigenschaften aufweisen:

Druckprüfung (Festigkeits- und Dichtheitsprüfung) mit Inertgas.
Vor der Einleitung von Flüssiggas wurde die Luft herausgespült.
Die korrekte Umschaltfunktion und den Reglerausgangsdruck wurden überprüft.
6.3 Routinewartung

Täglich/Wöchentlich: Sichtprüfung der Anzeigen, des Zylinderzustands und Leckageerkennung.
Jeden Monat: Funktionsprüfung des Umschaltventils und Überprüfung der Druckmesswerte.
Jährlich: Eine umfassende Inspektion durch einen qualifizierten Techniker, einschließlich Reglerprüfung, Schlauchwechsel (gemäß Herstellervorgaben, typischerweise 5 Jahre) und Funktionsprüfung der Ventile.

Fortschrittliche Systeme und moderne Innovationen
Moderne Flüssiggasverteilersysteme lassen sich zur Fernüberwachung in Gebäudeleittechnik (GLT) integrieren. Zu den Merkmalen gehören:

Telemetriesysteme: Drahtlose Sensoren senden Warnmeldungen bei niedrigem Gaspegel, Leckagen oder Druckstörungen an das Telefon oder den Computer des Anlagenmanagers.
Elektronische Umschaltung: Magnetventile mit elektronischen Drucksensoren für eine präzisere Steuerung.
Integration von Kugeltanks: Für größere Bedarfe können Verteiler nicht nur Zylinder, sondern auch größere LPG-Speichertanks (Bullets) mit Pumpen oder Verdampfern für höhere Entnahmeraten verbinden.

Häufige Anwendungen und Anwendungsfälle
Gastgewerbe: Große Restaurantküchen mit mehreren Kochfeldern, Öfen und Grills.
Gesundheitswesen: Sterilisatoren, Wäschereien und Kücheneinrichtungen in Krankenhäusern.
Industrie: Heizprozesse, Metallbearbeitung, Gabelstapler-Tankstellen.
Wohn: Abgeschlossene Wohnanlagen oder Apartmentblöcke mit zentraler Gasverteilung.
Temporäre Standorte: Baustellenlager oder Veranstaltungscatering, wo eine temporäre, aber große Menge an Gas benötigt wird.

CO2-Gasflaschen-Druckregler

Fazit

Ein Flüssiggasverteilersystem stellt eine hochentwickelte Lösung für die Herausforderung der zuverlässigen Verteilung großer Gasmengen dar. Durch die intelligente Automatisierung des Wechsels zwischen den Flaschengruppen und die Integration zahlreicher Sicherheitsfunktionen werden manuelle Eingriffe überflüssig, Ausfallzeiten reduziert und die mit der Gashandhabung verbundenen Risiken minimiert. Seine Konstruktionsprinzipien – Redundanz, Regelung und Schutz – gewährleisten, dass es bei korrekter Dimensionierung, Installation und Wartung eine unterbrechungsfreie, sichere und effiziente Gasversorgung sicherstellt. Für jede Anlage, die auf eine kontinuierliche Gasversorgung angewiesen ist, ist die Investition in ein gut konzipiertes Verteilersystem nicht nur eine Frage des Komforts, sondern ein entscheidender Bestandteil der Betriebssicherheit und des Sicherheitsmanagements.

Das Verständnis der Funktionsweise dieser Systeme versetzt Anlagenmanager, Ingenieure und Sicherheitsbeauftragte in die Lage, diese Systeme souverän zu bedienen, effektiv auf Probleme zu reagieren und die Ingenieursleistung zu würdigen, die dafür sorgt, dass das Gas reibungslos im Hintergrund fließt.
