Wie funktioniert ein Druckregler aus Edelstahl für die Öl- und Gasindustrie?

Die Druckregelung ist eine entscheidende Funktion für den sicheren und effizienten Betrieb von Öl- und Gasanlagen – von der Förderung über den Transport bis hin zur Verteilung. Unter den verschiedenen in dieser anspruchsvollen Umgebung eingesetzten Materialien zeichnet sich Edelstahl durch seine Langlebigkeit, Korrosionsbeständigkeit und Zuverlässigkeit aus. Dieser Fachartikel erläutert die Funktionsprinzipien, Konstruktionskomponenten, Materialeigenschaften und Anwendungsspezifika von Gasdruckreglern aus Edelstahl für die Öl- und Gasindustrie. Er richtet sich an Ingenieure, Techniker und Branchenexperten und bietet ein umfassendes Verständnis dafür, wie diese Geräte auch unter extremen Bedingungen eine präzise Druckregelung gewährleisten.

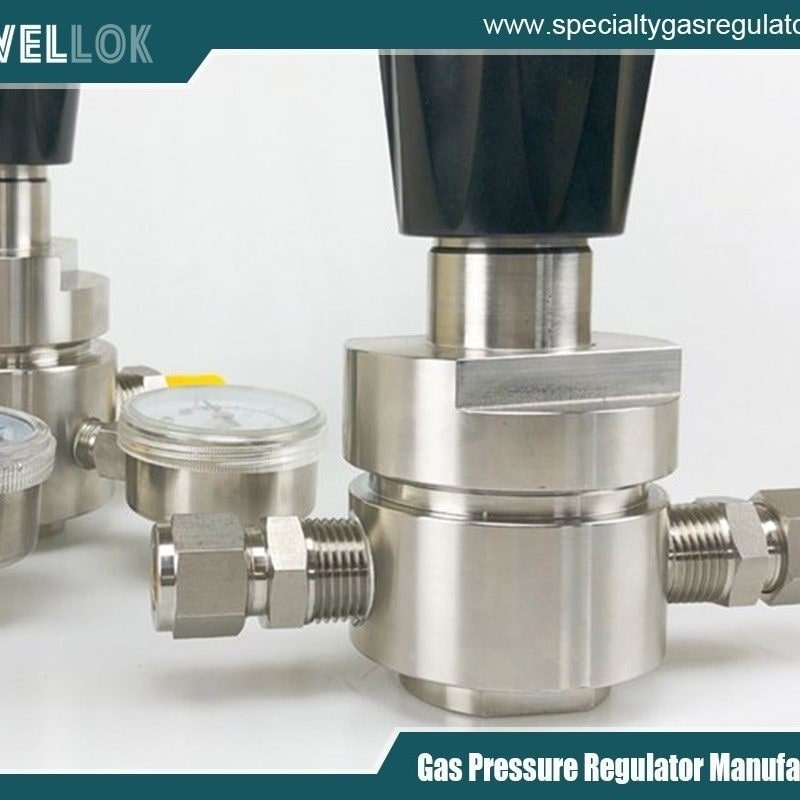

CO2-Gasflaschen-Druckregler

Einleitung: Die entscheidende Rolle der Druckregulierung
In der Öl- und Gasindustrie werden Flüssigkeiten – ob Rohöl, Erdgas oder verschiedene verarbeitete Kohlenwasserstoffe – unter Druck transportiert und verarbeitet. Dieser Druck muss sorgfältig kontrolliert werden, um die Sicherheit zu gewährleisten, Anlagen zu schützen, Prozessspezifikationen einzuhalten und gesetzliche Vorschriften zu erfüllen. Ein Druckversagen kann zu katastrophalen Ereignissen wie Explosionen, Leckagen, Umweltschäden und Todesfällen führen.

Der Gasdruckregler aus Edelstahl ist ein automatisches Regelventil, das einen hohen, variablen Eingangsdruck auf einen stabilen, niedrigeren Ausgangsdruck reduziert, unabhängig von Schwankungen des vorgelagerten Drucks oder des nachgelagerten Bedarfs. Gefertigt aus Edelstahl – insbesondere aus Sorten wie 316, 316L oder 17-4 PH – weisen diese Regler eine außergewöhnliche Beständigkeit gegenüber Korrosion, Erosion, hohen Temperaturen und Schwefelwasserstoff (H₂S) auf, die in der Öl- und Gasindustrie häufig vorkommen.

Dieser Artikel untersucht die Funktionsweise dieser robusten Geräte, Komponente für Komponente, im anspruchsvollen Umfeld von Offshore-Plattformen, Pipelines, Raffinerien und Gasverteilungsnetzen.

Grundlegendes Funktionsprinzip: Das Gleichgewicht der Kräfte
Im Prinzip arbeitet ein Druckregler nach dem einfachen Prinzip des Kräftegleichgewichts. Er passt automatisch die Durchflussfläche durch das Ventil an, um einen eingestellten Ausgangsdruck aufrechtzuerhalten.

Der Kernmechanismus beruht auf drei Schlüsselkräften:

Die Belastungskraft: Diese Kraft, die den Zielausgangsdruck „anfordert“, wird typischerweise durch eine Feder (bei federbelasteten Reglern) oder eine Gasdomkammer (bei pilotgesteuerten Reglern) bereitgestellt.
Die Sensorkraft: Dies ist die Kraft, die durch den Auslassdruck auf ein Sensorelement (eine Membran oder einen Kolben) ausgeübt wird.
Die gegnerische Kraft: Dies ist die Kraft, die vom Einlassdruck ausgeht und je nach Bauart versucht, das Ventil zu öffnen oder zu schließen.
Im Gleichgewichtszustand:
Belastungskraft = Messkraft ± Gegenkraft (abhängig von der Konstruktion)

Sinkt der Ausgangsdruck (z. B. aufgrund eines erhöhten Bedarfs stromabwärts), verringert sich die Messkraft. Die Belastungskraft überwindet diese nun und drückt die Membran oder den Kolben, um das Hauptventil zu öffnen. Dadurch kann mehr Durchfluss erfolgen, wodurch der Ausgangsdruck wieder auf den Sollwert ansteigt.

Steigt hingegen der Ausgangsdruck (z. B. bei sinkender Nachfrage), so drückt die erhöhte Messkraft den Belastungsmechanismus zusammen, wodurch sich das Ventil schließt, der Durchfluss reduziert und der Druck sinkt.

Diese kontinuierliche, automatische Anpassung ist das Wesen der Regelung.

Hauptbestandteile eines Edelstahlreglers
Das Verständnis der Funktion jedes einzelnen Teils ist entscheidend für das Erfassen des Gesamtvorgangs.

3.1. Karosserie und Motorhaube

Material: Hergestellt aus ASTM A351 CF8M (entspricht Edelstahl 316) oder vergleichbaren Werkstoffen. Dies bietet eine ausgezeichnete Beständigkeit gegenüber Chloriden, CO₂ und schwachen H₂S-Umgebungen.
Funktion: Das druckführende Hauptgehäuse. Der Korpus enthält die Ein- und Auslassöffnungen sowie den Sitz. Die Haube umschließt den Lademechanismus und dichtet gegen Umwelteinflüsse ab.
3.2. Innenausstattung (Die Bedienelemente)

Ventilsitz: Oftmals aus härteren Edelstählen (wie 17-4 PH) oder Stellite gefertigt, um eine höhere Erosionsbeständigkeit zu gewährleisten. Es bildet eine Dichtung mit dem Verschlusselement.
Verschlussglied (Stecker, Scheibe oder Poppet): Das bewegliche Element, das den Ventilsitz berührt, um den Durchfluss zu stoppen. Es gibt Ausführungen mit weichdichtendem Ventilsitz (Elastomer für dichten Verschluss) oder mit Metallsitz (für hohe Temperaturen/Erosion).
Halm: Verbindet die Membranbaugruppe mit dem Verschlusselement. Ist Reibungs- und Biegekräften ausgesetzt und erfordert daher hochfesten Edelstahl wie 17-4 PH.
3.3. Sensorelement

Membran: Der gebräuchlichste Sensor. Eine flexible Membran, typischerweise aus Elastomer (z. B. NBR, FKM) mit einer Edelstahl-Verstärkungsscheibe. Sie isoliert den Belastungsmechanismus vom Prozessmedium und überträgt gleichzeitig die Druckkräfte. Bei Voll-Edelstahl-Membranen werden geschweißte Metallmembranen verwendet.
Kolben: Wird in Hochdruck- oder verschmutzten Gasanwendungen eingesetzt. Ein Edelstahlkolben mit Dichtungen bewegt sich in einem Zylinder. Weniger empfindlich als eine Membran, aber robuster bei feststoffhaltigen Medien.
3.4. Belastungsmechanismus

Frühling: Das gebräuchlichste Belastungselement. Eine vorgespannte Schraubenfeder aus Edelstahl (z. B. 316 oder Inconel für hohe Temperaturen) erzeugt die Belastungskraft. Durch Einstellen der Federspannung (mittels einer Stellschraube) wird der Ausgangsdruck eingestellt.
Dome-Loaded Pilot System: Bei komplexeren Reglern wird die Belastungskraft durch den Gasdruck eines Pilotreglers erzeugt, der auf eine große Membran wirkt. Dies ermöglicht eine präzisere Steuerung, die Ferneinstellung des Sollwerts und eine größere Kapazität.
3.5. Filter

Ein integrierter oder vorgelagerter Sinter-Edelstahlgewebefilter ist unerlässlich. Er schützt die empfindlichen Dichtungselemente und den Ventilsitz vor Sand, Rost, Ablagerungen und anderen Partikeln, die bei der Öl- und Gasförderung häufig vorkommen, und beugt so Verschleiß und Verstopfungen vor.

Detaillierter Betriebszyklus
Betrachten wir den Prozessablauf eines typischen federbelasteten, membranbetätigten Edelstahlreglers:

Schritt 1: Ausgangszustand (Kein Fluss, Gleichgewicht)
Die Stellschraube komprimiert die Feder, die wiederum auf die Membran drückt. Die Membran presst die Spindel und das Schließelement gegen den Ventilsitz und hält das Ventil geschlossen. Der Eingangsdruck (P1) ist hoch; der Ausgangsdruck (P2) entspricht dem gewünschten Sollwert, es fließt kein Durchfluss.

Schritt 2: Die nachgelagerte Nachfrage öffnet das Ventil
Ein nachgeschaltetes Ventil öffnet sich und erzeugt so einen Durchfluss. Dadurch sinkt der Druck P2. Dies verringert die nach oben wirkende Kraft auf die Unterseite der Membran. Die vorgespannte Federkraft dominiert nun und drückt Membran und Spindel weiter nach unten. Dadurch öffnet sich das Hauptventil und der Durchflussquerschnitt vergrößert sich.

Schritt 3: Einen ausgeglichenen Fluss erreichen
Mit zunehmendem Flüssigkeitsdurchfluss erholt sich P2. Die steigende Kraft P2 wirkt nach oben auf die Membran und kompensiert die Federkraft. Das System stellt sich in einem neuen Gleichgewicht ein, in dem sich Federkraft, Auslassdruck und Durchflusskräfte ausgleichen. Das Ventil stabilisiert sich in einer teilweise geöffneten Position und liefert genau den Durchfluss, der erforderlich ist, um P2 auf dem Sollwert zu halten.

Schritt 4: Auf Nachfrageänderungen reagieren
Wenn die Nachfrage nachgelagert steigt, sinkt P2, die Feder gewinnt an Kraft, das Ventil öffnet sich weiter und der Durchfluss erhöht sich, um P2 wiederherzustellen.
Wenn die Nachfrage nachgelagert sinkt, steigt P2 an, wodurch die Federkraft leicht überwunden wird. Das Ventil schließt sich, wodurch der Durchfluss reduziert und P2 gesenkt wird.

Schritt 5: Ausschalten
Wenn der nachgelagerte Bedarf aufhört (P2 steigt auf den Sollwert, ohne dass ein Durchfluss stattfindet), komprimiert die zunehmende P2-Kraft schließlich die Feder vollständig, hebt die Membran an und ermöglicht es, dass das Schließelement durch den Einlassdruck oder eine sekundäre Feder fest in den Sitz gedrückt wird, wodurch ein dichter Verschluss erreicht wird.

Warum Edelstahl? Materialwissenschaft in rauen Umgebungen
Die Wahl von Edelstählen der 300er-Serie oder ausscheidungshärtenden Edelstählen ist kein Zufall, sondern eine technische Notwendigkeit.

Korrosionsbeständigkeit: Die passive Chromoxidschicht schützt vor allgemeiner Korrosion durch Produktionswasser, das Chloride, CO₂ (süße Korrosion) und schwach saure Bedingungen (H₂S) enthält.
Stärke und Zähigkeit: Die hohe Streckgrenze ermöglicht kompakte Hochdruckkonstruktionen (z. B. für die Bohrlochkopfregulierung oder den Kompressorausstoß).
Erosionsbeständigkeit: Gehärtete Edelstähle widerstehen dem abrasiven Verschleiß, der durch Sand und Partikel in unbehandelten Brunnenströmen verursacht wird.
Einsatzbereich von kryogenen bis zu Hochtemperaturanwendungen: Edelstahlsorten wie 316L eignen sich für ein breites Anwendungsspektrum, von LNG-Anwendungen (-162 °C) bis hin zu heißen Prozessströmen.
H₂S-Dienst (mit Einschränkungen): Für den Einsatz in korrosiven Umgebungen gemäß NACE MR0175/ISO 15156 müssen bestimmte Härtegrenzen (≤22 HRC für einige Bauteile) eingehalten werden, die mit ordnungsgemäß wärmebehandelten Edelstählen wie 316L oder Duplexstählen erreicht werden können.

Fortschrittliche Konstruktionen: Pilotgesteuerte Regler
Bei großen Druckverlusten, hohen Fördermengen oder dem Bedarf an höchster Genauigkeit werden vorgesteuerte Regler eingesetzt. Hierbei wird die Belastungskraft des Hauptventils durch den Gasdruck eines kleinen, präzisen Vorsteuerreglers erzeugt.

Der Pilotregler erfasst den Ausgangsdruck des Hauptreglers.
Es leitet kontrollierten Druck in eine Kuppel oberhalb der Hauptmembran.
Dieser Domdruck wirkt als Belastungskraft. Sinkt der Hauptausgangsdruck, reduziert die Steuereinheit den Domdruck, wodurch sich das Hauptventil weiter öffnen kann.
Dieses zweistufige Verfahren bietet eine höhere Genauigkeit, eine größere Kapazität und die Fähigkeit, größere Eingangsdruckschwankungen mit weniger Druckabfall (Offset) zu bewältigen.

Anwendungsspezifische Überlegungen in der Öl- und Gasindustrie
Upstream (Produktion): Bohrlochkopfregler („Drosselventile“) steuern den Förderstrom aus dem Reservoir. Sie sind Mehrphasenströmungen, Sand, hohen Drücken und Sauergas ausgesetzt. Sie verwenden gehärtete Bauteile, erosionsbeständige Legierungen und werden häufig mit einer Pilotsteuerung betrieben.
Mittelteil (Getriebe): Rohrleitungsregler halten den Ausgangsdruck der Station aufrecht. Zuverlässigkeit ist von höchster Bedeutung. Es handelt sich häufig um große, vorgesteuerte „Überwachungsventile“ und „Arbeitsventile“, die für einen ausfallsicheren Betrieb in Reihe geschaltet sind.
Weiterverarbeitung (Vertrieb & Raffinerie): Stadtumspannwerke reduzieren den Pipelinedruck für die lokale Verteilung. Raffinerieprozessregler steuern Brenngas, Dampf oder Rohstoffe. Die Materialauswahl konzentriert sich hier auf spezifische chemische Beständigkeit.

Herausforderungen und Wartung
Auch bei Edelstahl gibt es Herausforderungen:

Hydratbildung: Bei der Gasregulierung kann der Joule-Thomson-Effekt zu Abkühlung und Eis-/Hydratbildung führen und dadurch das Ventil verstopfen. Zur Abhilfe werden Begleitheizungen oder indirekte Heizgeräte eingesetzt.
Lärm und Vibration: Hohe Druckverluste können aerodynamische Geräusche und Kavitation (in Flüssigkeiten) verursachen. Mehrstufige Trimmklappen oder spezielle Antikavitationskonstruktionen werden eingesetzt.
Verschmutzung: Wachse oder Asphaltene können sich im Inneren ablagern. Regelmäßige Wartung und gegebenenfalls eine Erwärmung des Gehäuses können Abhilfe schaffen.
Wartung: Dazu gehören die Überprüfung auf Undichtigkeiten im Ventilsitz, die Unversehrtheit der Membran, die Ermüdung der Federn und die Reinigung des Filters – allesamt wichtige Sicherheitsaspekte.

Hersteller von VMB-Ventilverteilerkästen in China

Fazit
Der Gasdruckregler aus Edelstahl ist ein Meisterwerk praktischer Maschinenbaukunst und erfüllt eine lebenswichtige, automatische Schutzfunktion in der Öl- und Gasindustrie. Seine Funktion basiert auf dem eleganten Prinzip des Kräftegleichgewichts und wird durch eine robuste Konstruktion und den gezielten Einsatz korrosionsbeständiger Materialien zuverlässig gewährleistet. Vom Bohrlochkopf bis zum Verbraucherzähler sorgen diese Geräte dafür, dass der Druck – Lebensader und potenzielles Risiko der Branche – in sicheren und funktionsfähigen Grenzen gehalten wird. Das Verständnis ihrer Funktionsweise, der Materialauswahl und der Anwendungsspezifika ist für jeden Fachmann, der sich dem sicheren und effizienten Betrieb der Öl- und Gasinfrastruktur verschrieben hat, unerlässlich. Da die Branche zunehmend in anspruchsvollere Umgebungen vordringt und strengere Emissionsvorschriften einführt, wird die Weiterentwicklung des Druckreglers, insbesondere im Hinblick auf Materialien und intelligente Pilottechnologie, weiterhin ein zentrales Innovationsfeld bleiben.
