UHP 316L Edelstahl-Membranventil: Präzisionstechnik für Anwendungen mit ultrahoher Reinheit

UHP 316L Edelstahl-Membranventil: Präzisionstechnik für Anwendungen mit ultrahoher Reinheit

In Branchen, in denen Verunreinigungen zu katastrophalen Ausfällen oder einer Beeinträchtigung der Produktqualität führen können, ist die Wahl der richtigen Komponenten für die Fluidsteuerung von entscheidender Bedeutung. Das UHP-Membranventil aus Edelstahl 316L ist ein Eckpfeiler von Systemen mit ultrahoher Reinheit (UHP). Konzipiert für Umgebungen mit höchsten Anforderungen an Reinheit und Zuverlässigkeit, vereint dieses Ventil fortschrittliche Materialien und Konstruktionsprinzipien, um absolute Dichtheit und minimale Partikelbildung zu gewährleisten. UHP bezeichnet Systeme, die Reinheitsgrade von über 99.9999 % erreichen, wie sie beispielsweise in der Halbleiterfertigung, der pharmazeutischen Produktion und der Biotechnologie gefordert werden. Die Variante aus Edelstahl 316L bietet verbesserte Korrosionsbeständigkeit und ist daher ideal für den Umgang mit aggressiven Chemikalien und Gasen geeignet.

Dieser Artikel befasst sich eingehend mit den technischen Aspekten des UHP-316L-Edelstahlmembranventils und untersucht dessen Konstruktion, Funktionsprinzipien, Anwendungsbereiche und Wartungsaspekte. Durch das Verständnis seiner Eigenschaften können Ingenieure und Techniker seine Bedeutung für die Sicherstellung der Prozessintegrität besser einschätzen.

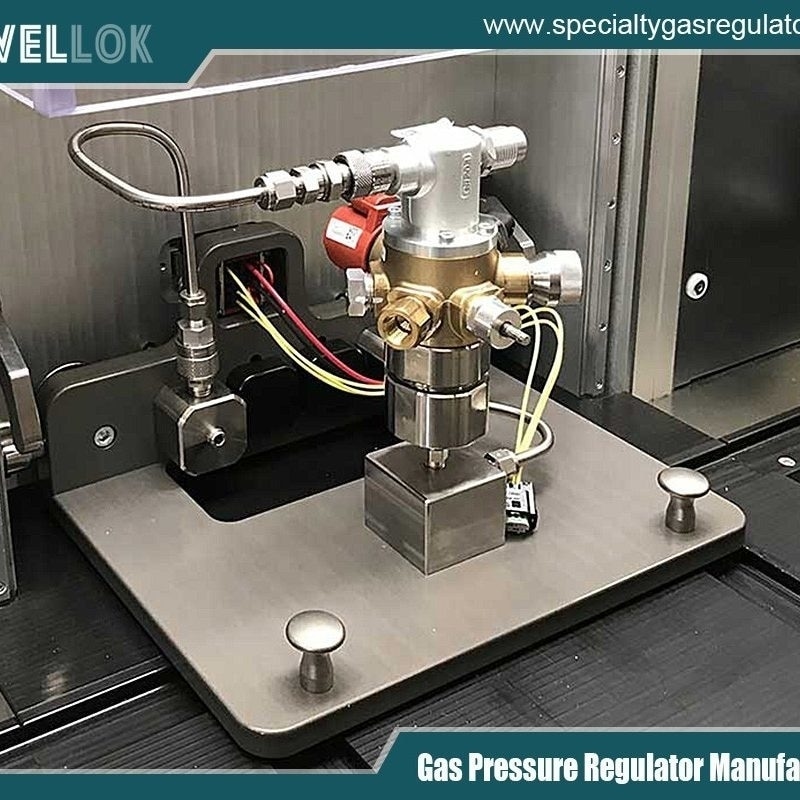

Zweistufiger Spezialregler aus hochreinem Edelstahl
Materialzusammensetzung und Eigenschaften

Das Herzstück des UHP-Membranventils aus Edelstahl 316L ist sein Hauptwerkstoff: Edelstahl 316L. Diese austenitische Legierung enthält ca. 16–18 % Chrom, 10–14 % Nickel und 2–3 % Molybdän bei einem niedrigen Kohlenstoffgehalt (unter 0.03 %), um Karbidausscheidungen beim Schweißen zu verhindern. Das „L“ in der Bezeichnung kennzeichnet diese kohlenstoffarme Güteklasse, die die Schweißbarkeit verbessert und das Risiko interkristalliner Korrosion reduziert.

Bei Anwendungen mit ultrahohen Temperaturen (UHP) ist die Materialreinheit entscheidend. Edelstahl 316L wird elektropoliert, um eine Oberflächenrauheit (Ra) von nur 0.13 Mikrometern zu erzielen. Diese glatte Oberfläche minimiert die Anhaftungsstellen für Verunreinigungen und reduziert so Partikelablösung und Bakterienwachstum. Die Passivierungsschicht der Legierung, gebildet durch Chromoxid, bietet hervorragende Beständigkeit gegenüber korrosiven Medien wie Salzsäure, Schwefelsäure und Reinstwasser.

Die Membran selbst besteht typischerweise aus elastomeren Materialien wie EPDM (Ethylen-Propylen-Dien-Monomer) oder PTFE (Polytetrafluorethylen). Bei UHP-Anlagen kommt jedoch häufig eine mehrlagige Metallmembran aus demselben Edelstahl 316L oder Hastelloy zum Einsatz, um eine erhöhte Haltbarkeit zu gewährleisten. Diese Metallmembranen eliminieren die mit Polymeren verbundenen Permeationsrisiken und garantieren absolute Dichtheit auch bei hohen Druckdifferenzen.



Design- und Betriebsprinzipien

Das UHP-Membranventil aus Edelstahl 316L zeichnet sich durch eine einzigartige Konstruktion aus, die das Prozessmedium vom Betätigungsmechanismus trennt. Im Gegensatz zu herkömmlichen Kugel- oder Absperrventilen dichtet es den Durchflussweg mithilfe einer flexiblen Membran ab. Bei Betätigung – manuell, pneumatisch oder elektrisch – biegt sich die Membran, um den Ventilsitz zu öffnen oder zu schließen und so den Kontakt von Spindel und Dichtung mit dem Medium zu verhindern.

Zu den wichtigsten Designmerkmalen gehören:

– Gehäuseausführung: Erhältlich als Überlauf- oder Durchflussventil. Überlaufventile ermöglichen eine bessere Durchflussregelung zur Drosselung, während Durchflussventile Toträume minimieren und somit die Ansammlung von Verunreinigungen reduzieren.

– Haubenbaugruppe: Hermetisch abgedichtet, um die UHP-Integrität zu gewährleisten. Bei 316L-Modellen wird die Haube häufig geschweißt oder geklemmt, um Gewindeverbindungen zu vermeiden, in denen sich Partikel ansammeln könnten.

– Betätigungsmechanismen: Pneumatische Aktuatoren werden für die Automatisierung bevorzugt, da sie schnelle Reaktionszeiten (unter 1 Sekunde) und ausfallsichere Optionen bieten. Magnetbetätigte Varianten lassen sich für eine präzise Steuerung in SPS-Systeme integrieren.

Im Betrieb erreicht das Ventil eine Heliumleckrate von unter 1 × 10⁻⁹ mbar l/s und übertrifft damit die ASME BPE-Standards für Bioprozessanlagen. Die Druckbereiche reichen typischerweise von Vakuum bis 150 psi, die Temperaturtoleranzen von -20 °C bis 150 °C, abhängig vom Membranmaterial. Die Durchflusskoeffizienten (Cv) variieren je nach Größe, von 0.5 für 1/4-Zoll-Ventile bis über 10 für größere Durchmesser, und gewährleisten so einen effizienten Medientransfer ohne turbulenzbedingte Partikelbildung.

Die Finite-Elemente-Analyse (FEA) wird häufig im Konstruktionsprozess eingesetzt, um die Spannungsverteilung in Membranen zu optimieren und so die Lebensdauer auf über eine Million Schaltzyklen zu verlängern. Simulationen der numerischen Strömungsmechanik (CFD) verfeinern die internen Geometrien zusätzlich für eine laminare Strömung, die in Gasversorgungssystemen von entscheidender Bedeutung ist.



Anwendungen in Reinstoffindustrien

Das Membranventil aus UHP-Edelstahl 316L findet breite Anwendung in Branchen, in denen höchste Reinheit unerlässlich ist. In der Halbleiterfertigung steuert es den Fluss von Spezialgasen wie Silan und Arsin in CVD-Prozessen (chemische Gasphasenabscheidung). Seine geringen Ausgasungseigenschaften verhindern Waferdefekte und ermöglichen Ausbeuten von über 95 %.

In der pharmazeutischen Industrie sind diese Ventile integraler Bestandteil von Wasser-für-Injektionslösungen (WFI) und sterilen Abfüllanlagen. Die Einhaltung der USP-Klasse VI und der FDA-Vorschriften gewährleistet Biokompatibilität, während die Konstruktion aus 316L CIP- (Clean-in-Place) und SIP-Zyklen (Steam-in-Place) bei 135 °C standhält.

Anwendungen in der Biotechnologie umfassen den Medientransfer in Bioreaktoren und Chromatographiesysteme, wo die totraumfreie Konstruktion des Ventils das Risiko von Kreuzkontaminationen minimiert. In analytischen Instrumenten wie Massenspektrometern ermöglicht es die präzise Handhabung von Probengasen und gewährleistet so die Signalintegrität.

Zukunftsweisende Anwendungsgebiete wie Wasserstoff-Brennstoffzellen und die Photovoltaik-Herstellung nutzen diese Ventile ebenfalls für den Umgang mit hochreinen Elektrolyten und Vorprodukten. Ihre modulare Integration in Verteilerbaugruppen ermöglicht kompakte, anpassbare Systeme und reduziert den Platzbedarf in Reinräumen.



Vorteile gegenüber alternativen Ventilen

Im Vergleich zu Balg- oder Nadelventilen bietet das UHP-Membranventil aus Edelstahl 316L mehrere Vorteile. Seine Membrandichtung macht dynamische O-Ringe überflüssig, wodurch Verschleiß und potenzielle Leckagequellen reduziert werden. Dies führt zu geringeren Wartungskosten und einer längeren mittleren Betriebsdauer zwischen Ausfällen (MTBF).

Die Partikelerzeugung ist vernachlässigbar gering und liegt häufig unter 0.1 Partikeln pro Kubikfuß, gemäß den Reinraumstandards der ISO 14644-1 Klasse 1. Die Korrosionsbeständigkeit übertrifft die von Edelstahl 304, insbesondere in chloridreichen Umgebungen, und verlängert so die Lebensdauer in Küsten- oder Chemieanlagen.

Ein weiterer Vorteil ist die Energieeffizienz: Geringe Betätigungskräfte (unter 10 Nm bei manuellen Versionen) reduzieren die Ermüdung des Bedieners und den Pneumatikverbrauch. Die Skalierbarkeit vom Labormaßstab bis zum Industriemaßstab macht das System vielseitig einsetzbar; die Anschlussgrößen reichen von 1/4 Zoll bis 2 Zoll.

Allerdings müssen Ingenieure Einschränkungen berücksichtigen, wie beispielsweise die potenzielle Membranermüdung bei Anwendungen mit hoher Zyklenzahl, die durch vorausschauende Wartung mithilfe von Vibrationssensoren gemildert werden kann.



Wartung und Best Practices

Eine sachgemäße Wartung gewährleistet die lange Lebensdauer des UHP-Membranventils aus Edelstahl 316L . Die Membranintegrität sollte vierteljährlich visuell geprüft werden; Schweißnähte sollten zerstörungsfrei geprüft werden, beispielsweise mit Farbeindringprüfung.

Der Membranwechsel ist unkompliziert und bei Schnellverschlusskonstruktionen oft werkzeuglos möglich. Die Schmierung ist minimal; zur Vermeidung von Verunreinigungen werden lebensmittelechte Fette verwendet, wobei die Aktuatorkomponenten geschützt werden.

Zu den bewährten Installationsmethoden gehört das Orbitalschweißen der Verbindungen, um heliumgeprüfte Schweißnähte zu gewährleisten. Die Ausrichtung ist wichtig; eine vertikale Montage verhindert Wasseransammlungen bei Wehrkonstruktionen.

Die Behebung häufiger Probleme wie Leckagen umfasst die Überprüfung des Aktuatordrucks (typischerweise 60–90 psi) und der Membranausrichtung. Fortschrittliche Diagnosesysteme integrieren IoT-Sensoren zur Echtzeitüberwachung und sagen Ausfälle mithilfe von Algorithmen des maschinellen Lernens voraus.

Die Schulung des Personals in aseptischer Handhabung ist von entscheidender Bedeutung, da unsachgemäße Montage zu Verunreinigungen führen kann. Zertifizierungsprogramme wie die der ISPE legen besonderen Wert auf diese Protokolle.



Zukünftige Entwicklungen

Da die Industrie die Grenzen der Reinheit immer weiter verschiebt, umfassen Innovationen bei Membranventilen aus UHP-Edelstahl 316L intelligente Funktionen wie integrierte RFID-Technologie zur Rückverfolgbarkeit und additiv gefertigte Gehäuse für komplexe Geometrien. Nanobeschichtungen können die Oberflächenbeständigkeit weiter verbessern, während Hybridmaterialien den Temperaturbereich erweitern könnten.

Nachhaltigkeit fördert das Materialrecycling, wobei der hohe Schrottwert von 316L die Kreislaufwirtschaft unterstützt. Die Integration in Industrie 4.0 ermöglicht prädiktive Analysen und optimiert so die Anlagenverfügbarkeit im 24/7-Betrieb.




UHP 316L Edelstahl-Membranventil
Fazit

Das UHP-Membranventil aus Edelstahl 316L steht beispielhaft für herausragende Ingenieursleistungen in Anwendungen mit höchsten Reinheitsanforderungen. Seine robuste Konstruktion, präzise Steuerung und der geringe Wartungsaufwand machen es in Hightech-Branchen unverzichtbar. Durch die konsequente Fokussierung auf Materialwissenschaft und Designinnovation entwickelt sich dieses Ventil stetig weiter und erfüllt die Anforderungen zukünftiger Technologien.
