Technische Umsetzung von höchster Reinheit und Sicherheit: Die Architektur des modernen Halbleiter-Gasschranks

Einleitung: Die entscheidende Rolle der Gasinfrastruktur außerhalb der Fertigungshalle
In modernen Halbleiterfertigungsanlagen (Fabs) basieren die Prozessschritte auf komplexen chemischen Reaktionen, die durch spezielle Gase ausgelöst werden. Diese Gase – darunter Silan (SiH₄), Phosphin (PH₃), Bortrifluorid (BF₃), Wolframhexafluorid (WF₆) und Chlorwasserstoff (HCl) – sind für Abscheidungs-, Dotierungs-, Ätz- und Reinigungsvorgänge unverzichtbar. Viele dieser elektronischen Spezialgase (ESGs) weisen jedoch äußerst gefährliche Eigenschaften auf: Sie sind pyrophor, toxisch, korrosiv, brennbar oder weisen eine Kombination dieser Gefahren auf. Folglich bildet der Halbleiter-Gasschrank die primäre Sicherheitsbarriere zwischen diesen lebensgefährlichen Substanzen und der Reinraumumgebung der Fertigungsanlage.

Ein Halbleiter-Gasschrank ist ein hochtechnisiertes Gehäuse, das dafür ausgelegt ist, Gasflaschen sicher zu lagern, den Versorgungsdruck zu regulieren und die Prozessbedingungen kontinuierlich zu überwachen. Weit entfernt von einem einfachen Metallschrank vereint ein moderner Gasschrank präzise Strömungsmechanik, automatisierte elektrische Steuerungssysteme, hochempfindliche Sicherheitssensoren und Leitungswege für ultrahochreine (UHP) Komponenten. Da fortschrittliche Strukturgrößen eine strenge Kontrolle der Verunreinigung im Sub-Parts-per-Billion-Bereich (ppb) erfordern, hat sich die Architektur des Halbleiter-Gasschranks von einfachen Eindämmungskästen zu intelligenten, mehrschichtigen Prozessverteilungsknoten weiterentwickelt.

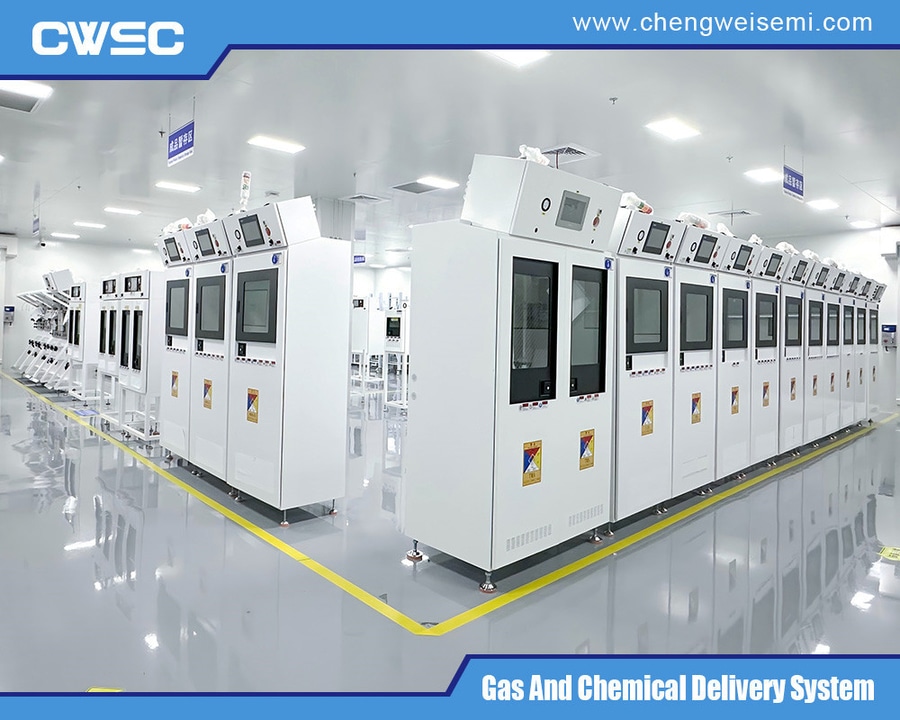

Hersteller von Halbleiter-Gasschränken
Hersteller von Halbleiter-Gasschränken
Mechanische und strukturelle Architektur
Das Gehäuse eines Halbleiter-Gasschranks ist so konstruiert, dass es dem Innendruck standhält und das Austreten von Chemikalien nach außen verhindert. Das Gehäuse wird in der Regel aus kaltgewalztem Stahl der Stärke 11 Gauge oder dicker gefertigt und verfügt über durchgehend verschweißte Nähte, um strukturelle Leckagewege auszuschließen. Die Außenflächen sind mit chemikalienbeständigen Epoxidpulverbeschichtungen versehen, um Korrosion durch Umgebungsfeuchtigkeit oder den Kontakt mit aggressiven chemischen Dämpfen zu verhindern.

Der Innenraum ist auf eine aktive Unterdruck-Abluftstruktur ausgelegt. Halbleiterfabriken schreiben vor, dass ein spezielles Abluftventilationssystem kontinuierlich Luft durch den Schrank saugt und dabei eine Mindestanströmgeschwindigkeit – typischerweise 200 lineare Fuß pro Minute (LFPM) – über den Türöffnungen und Fensterflächen aufrechterhält. Dieser dynamische Unterdruck stellt sicher, dass bei Auftreten einer geringfügigen Leckage an einer Verbindung im Schrank gefährliche Dämpfe direkt in die Gaswäscher- oder Abgasreinigungsanlage der Anlage gesaugt werden, anstatt in den Bereich außerhalb der Fabrikhalle zu entweichen. Das Sichtfenster besteht aus feuerfestem, drahtverstärktem Sicherheitsglas, sodass Techniker die Zylinderanschlüsse visuell überprüfen können, ohne die Integrität der sekundären Eindämmungsgrenze zu beeinträchtigen. Darüber hinaus verfügt der Innenraum über selbstschließende und selbstverriegelnde Mechanismen an den Türen, um sicherzustellen, dass die Eindämmung automatisch aufrechterhalten wird.

Konstruktion des Gasverteilers für ultrahochreine (UHP) Gase
Das Herzstück des Halbleiter-Gasschranks ist das Gaspanel bzw. der Gasverteiler. Dieses System muss Gase zuführen, ohne auch nur geringste Spuren von Fremdpartikeln, Feuchtigkeit oder Sauerstoff einzuschleusen, die Defekte an einem einzelnen Transistor im Nanometerbereich verursachen können. Der gesamte „Wet Path“ – also alle Oberflächen, die in direkten Kontakt mit dem Prozessgas kommen – besteht aus 316L VIM/VAR-Edelstahl (Vacuum Induction Melted / Vacuum Arc Remelted). Diese Speziallegierung weist extrem wenige Hintergrundeinschlüsse auf und wird strengen Elektropolierprozessen unterzogen, um eine ultraglatte, spiegelglatte Innenfläche mit einer typischen Oberflächenrauheit (Ra) von weniger als 5 bis 10 Mikroinch zu erzielen.

Durch das Elektropolieren bildet sich auf der Metalloberfläche eine dichte, chromreiche Oxid-Passivierungsschicht. Diese Schicht erfüllt zwei Funktionen: Sie minimiert die Oberfläche, an der sich Gasmoleküle anlagern können (Feuchtigkeitsdesorption), und sie verhindert, dass aggressive Gase wie Chlorwasserstoff oder Fluor die darunterliegende Metallmatrix korrodieren. Die Verbindungen innerhalb des Verteilers werden mittels automatisiertem Orbitalschweißen (WIG) oder hochreinen Metall-Dichtungs-Steckverbindungen (VCR) hergestellt. Dadurch werden Gewinde, Vertiefungen oder Toträume vermieden, in denen sich Feuchtigkeit oder Verunreinigungen ansammeln können, was einen gleichmäßigen Gasfluss und schnelle Spülphasen beim Zylinderwechsel ermöglicht.

Prozesssteuerungsmodule und automatisierte Spülsequenzen
Die Steuerung der Gasleitungen erfordert hochentwickelte Durchflussregelungsmodule im Schaltschrank. Ein standardmäßiger Hochreinheitsverteiler umfasst elektronische Massendurchflussregler (MFCs), pneumatische Prozessventile, membran- oder balgdichtete Regler sowie elektronische Druckwandler. Der Auslassdruckregler reduziert den Rohdruck der Gasflasche – der bei komprimierten Gasen 2.000 Pfund pro Quadratzoll (psi) übersteigen kann – auf einen hochstabilen, regelbaren Auslassdruck, der von den Verarbeitungsgeräten am Einsatzort benötigt wird.

Ein charakteristisches Merkmal des automatisierten Halbleiter-Gasschranks ist seine Fähigkeit, eigenständige, softwaregesteuerte Spülroutinen durchzuführen. Bevor eine leere Gasflasche abgekoppelt oder eine neue Flasche in den Prozesskreislauf integriert werden kann, müssen verbleibende toxische Dämpfe oder Umgebungsluft vollständig entfernt werden. Der Schrank erreicht dies über eine programmierte Kreuzspülsequenz. Diese Routine nutzt eine spezielle Stickstoffspülleitung und einen aktiven Vakuumgenerator (Venturi- oder mechanische Vakuumpumpe), um den Verteiler wiederholt zwischen der Einspeisung von inertem Stickstoff unter hohem Druck und der Absaugung unter tiefem Vakuum umzuschalten. Durch die automatische Ausführung Dutzender dieser Druck-Vakuum-Zyklen verdünnt das System alle flüchtigen Rückstände auf Konzentrationen unterhalb der zulässigen Expositionsgrenzwerte (PEL) und schützt so die Außendiensttechniker während des Gasflaschenwechsels.

Integrierte Lebenssicherheitssysteme und Messtechnik
Die Arbeitssicherheit erfordert eine mehrschichtige Sensormatrix im Inneren des Gehäuses. Gasschränke sind mit hochspezifischen elektrochemischen, Infrarot- oder Papierband-Gasdetektoren ausgestattet, die darauf abgestimmt sind, Konzentrationen des im Gehäuse gelagerten spezifischen Gases im Sub-Parts-per-Million-Bereich zu erkennen. Wird ein Leck erkannt, löst das System eine Notabschaltsequenz aus und isoliert die Gasflasche an der Quelle über ein pneumatisches Ventil.

Über die Gasleck-Messtechnik hinaus verfügen die Schränke über optische Ultraviolett-/Infrarot-Flammendetektoren (UV/IR), um pyrophore Brände, wie beispielsweise Silan-Entzündungsereignisse, sofort zu erkennen. Thermosensoren überwachen die Schwellenwerte der Umgebungstemperatur, während Differenzdruckschalter das Abluftventilationssystem kontinuierlich überprüfen, um sicherzustellen, dass die erforderlichen Anströmgeschwindigkeiten nicht absinken. Fällt der Abluftstrom aus oder wird eine interne Flamme oder ein Gasleck registriert, veranlasst die zentrale Steuerung eine sofortige Absperrung aller Prozessleitungen. Diese Sicherheitssysteme sind fest mit den Notabschaltsystemen (EPO) verdrahtet und direkt mit pneumatischen ausfallsicheren Ventilen verriegelt, die sich automatisch schließen, wenn die Stromversorgung oder der pneumatische Luftdruck ausfällt.

Hersteller von Halbleiter-Gasschränken
Hersteller von Halbleiter-Gasschränken
Fazit: Zukunftsperspektiven und Integration in „Smart Fab“-Umgebungen
Während die Halbleiterindustrie auf 2-Nanometer-Knoten und darüber hinaus zusteuert, werden die Spielräume für Prozessschwankungen und die Zuverlässigkeit der Hardware immer enger. Der Halbleiter-Gasschrank wandelt sich von einem lokal begrenzten Sicherheitsmechanismus zu einem vollständig vernetzten Element der „Smart Fab“. Moderne Architekturen integrieren zunehmend fortschrittliche IoT-Instrumentierung, Mikrocontroller für Edge-Computing und prognostische Zustandsüberwachungssysteme in den Gasschrank-Kreislauf.

Durch die Analyse von Druckabfallraten in Echtzeit, pneumatischen Reaktionszeiten und Umgebungstemperaturgradienten können prädiktive Analysen verschlissene Reglermembranen oder mikroskopische Erosion an Ventilsitzen erkennen, bevor es zu einem katastrophalen Ausfall oder einer Prozessunterbrechung kommt. Durch die tiefe Integration in übergeordnete Fertigungsausführungssysteme (MES) liefert der moderne Halbleiter-Gasschrank kontinuierlich Daten zum Systemzustand. Dieser Ansatz maximiert die Anlagenverfügbarkeit, senkt den Wartungsaufwand und gewährleistet die strikte Einhaltung strenger weltweiter Standards hinsichtlich Mikroverunreinigungen und Arbeitssicherheit.
