Technische Grundlagen von Labor-Gasverteilungssystemen mit ultrahoher Reinheit

{{{sourceTextContent.subTitle}}}

Technische Grundlagen von Labor-Gasverteilungssystemen mit ultrahoher Reinheit

{{{sourceTextContent.description}}}

Technische Grundlagen von Labor-Gasverteilungssystemen mit ultrahoher Reinheit

Einleitung
In modernen Analyselabors, Forschungseinrichtungen und hochmodernen Fertigungsumgebungen ist die Integrität eines Labor-Gasverteilungssystems von grundlegender Bedeutung für den Betriebserfolg. Diese Systeme sind dafür zuständig, hochreine, toxische, korrosive und brennbare Gase von zentralen Versorgungsquellen direkt zu den Verbrauchsstellen – also zu den Messgeräten und Versuchsarbeitsplätzen – zu leiten. Da analytische Verfahren immer niedrigere Nachweisgrenzen erreichen – von einer Empfindlichkeit im Bereich von Teilen pro Million (ppm) hin zu Teilen pro Milliarde (ppb) und Teilen pro Billion (ppt) –, sinkt die Toleranz für Hintergrundverunreinigungen nahezu auf Null. Folglich müssen die Konstruktion, die Materialauswahl, die Fertigung und die Automatisierung eines Labor-Gasverteilungssystems strengen technischen Vorschriften entsprechen, um sowohl die Reinheit der Prozesse als auch die Sicherheit des Personals zu gewährleisten.

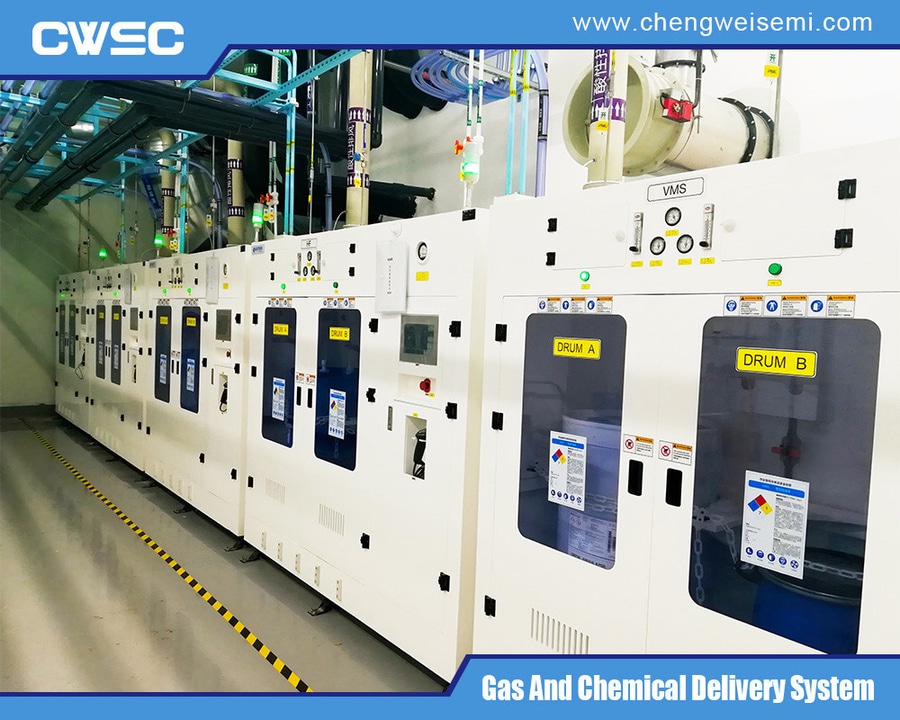

Labor-Gasverteilungssystem
Labor-Gasverteilungssystem
Werkstoffwissenschaft und Oberflächentechnik
Die Wahl der Werkstoffe in einem Labor-Gasverteilungssystem ist die erste Verteidigungslinie gegen Gasverunreinigungen und systemische Verschlechterung. Handelsübliche Standardrohrmaterialien sind aufgrund ihrer inneren Oberflächenrauheit, Ausgasung und Anfälligkeit für chemische Korrosion für die Verteilung von hochreinen oder ultrahochreinen (UHP) Gasen völlig ungeeignet.

2.1 Edelstahlsorten und Verarbeitung

Der Industriestandard für hochreine Leitungen ist Edelstahl 316L, eine kohlenstoffarme Legierung, die Molybdän enthält, um die Beständigkeit gegen Lochfraß und Spaltkorrosion zu verbessern. Für anspruchsvolle Anwendungen kommen doppelt geschmolzene Legierungen wie der im Vakuum-Induktionsschmelzverfahren (VIM) und im Vakuum-Lichtbogen-Umschmelzverfahren (VAR) hergestellte Edelstahl 316L zum Einsatz. Das VIM/VAR-Verfahren minimiert nichtmetallische Einschlüsse, verfeinert die Mikrostruktur der Legierung und führt zu einem hochhomogenen Werkstoff. Diese strukturelle Gleichmäßigkeit reduziert die interne Ausgasung aus eingeschlossenen mikroskopischen Hohlräumen drastisch und bietet eine hervorragende Grundlage für fortschrittliche Oberflächenveredelungsverfahren.

2.2 Elektropolieren und Oberflächenrauheit

Um mechanische Mikrorisse, Grate und Partikelfallen zu beseitigen, werden die Innenflächen einem elektrochemischen Poliervorgang (Elektropolieren) unterzogen. Bei diesem Verfahren werden die makroskopischen Erhebungen der Metalloberfläche selektiv in einem Elektrolysebad abgetragen, wodurch die innere Oberflächenrauheit (Ra) auf unter 5 bis 10 Mikroinch (0,13 bis 0,25 Mikrometer) reduziert wird. Über die Glättung der Oberflächenstruktur hinaus erhöht das Elektropolieren das Chrom-Eisen-Verhältnis in der Oberflächenschicht. Dieser chromreiche passive Oxidfilm wirkt als inerte Barriere, die verhindert, dass das darunterliegende Eisen mit korrosiven Spurengasen oder Feuchtigkeit in Wechselwirkung tritt, und bewahrt so die Reinheit der Prozessflüssigkeit.

Strömungsdynamik und Rahmenbedingungen für die Druckregelung
Die Aufrechterhaltung eines stabilen, kontinuierlichen Strömungsprofils bei gleichzeitiger Minderung von Druckschwankungen ist für empfindliche Analysegeräte wie die Gaschromatographie-Massenspektrometrie (GC-MS) oder die induktiv gekoppelte Plasma-Massenspektrometrie (ICP-MS) von entscheidender Bedeutung. Ein robustes Labor-Gasverteilungssystem basiert auf einer durchdachten Hierarchie der Druckeindämmung und -regelung.

3.1 Zweistufige vs. einstufige Regelung

Zentrale Gasspeicher halten Gase in der Regel unter hohem Druck, der oft 2.000 bis 3.000 psi übersteigt. Um diese Gase sicher an Laborgeräte zu liefern, ist eine stufenweise Druckreduzierung erforderlich. Einstufige Regler reduzieren den Flaschendruck in einem Schritt auf den Versorgungsdruck. Sie leiden jedoch unter dem „Versorgungsdruckeffekt“ (SPE), bei dem der Versorgungsdruck ansteigt, wenn sich die Quellflasche leert. Um die Geräte am Einsatzort von dieser Schwankung zu isolieren, werden zweistufige Druckregelungssysteme eingesetzt. Die erste Stufe reduziert den schwankenden Quelldruck auf ein Zwischenniveau, während die zweite Stufe den Zwischendruck auf einen konstanten Niederdruck-Ausgangswert regelt und so absolute Stabilität der analytischen Basislinie gewährleistet.

3.2 Integration von Versorgungsverteilerblöcken

Eine kontinuierliche Gasversorgung wird über automatische Umschaltverteilerblöcke erreicht. Diese Systeme koppeln primäre und sekundäre Gasflaschenbänke über interne Software oder pneumatische Differenzventile. Wenn der Druck in der aktiven Flaschenbank unter einen vorgegebenen Schwellenwert fällt, leitet der Verteiler den Durchfluss automatisch auf die Reserveflaschenbank um. Dadurch erfolgt der Übergang reibungslos, ohne den laufenden Laborbetrieb zu stören, und es werden Durchflussstagnation, Rückdiffusion oder Druckabfälle verhindert.

Fertigungstechnologien und strukturelle Integrität
Die Montage und Verbindung von Strukturelementen innerhalb eines Labor-Gasverteilungssystems muss unter strengen Protokollen zur Kontaminationskontrolle erfolgen. Herkömmliche Gewindeverbindungen oder Klemmhülsen führen zu strukturellen Toträumen und stellen potenzielle Leckagepfade bei thermischer Ausdehnung oder physikalischer Beanspruchung dar.

4.1 Automatisches Orbitalschweißen

Bei UHP-Systemen werden dauerhafte Verbindungen ausschließlich durch automatisches Orbital-Wolfram-Schutzgasschweißen (GTAW) hergestellt. Das Orbitalschweißen liefert hochgradig wiederholbare, volldurchdringende Schweißnähte, die frei von innerer Oxidation sind, vorausgesetzt, im Inneren der Rohrleitungen wird ein konstanter Schutzgasfluss aus hochreinem Argon aufrechterhalten. Der Argon-Schutz verhindert, dass Sauerstoff mit dem geschmolzenen Schweißbad in Wechselwirkung tritt, wodurch „zuckerüberzogene“ oder oxidierte Schweißnähte vermieden werden, die andernfalls als Bereiche mit starker Partikelbildung wirken und die schützende Chromoxidschicht zersetzen würden.

4.2 Anschlusskonfigurationen

Wenn Komponenten für Wartungszwecke abnehmbar bleiben müssen, wie beispielsweise Regler, Filter und Ventile, sind Anschlüsse mit metallischer Dichtung (wie VCR-Anschlüsse) vorgeschrieben. Diese Konfigurationen nutzen eine Metall-Dichtung, die zwischen zwei polierten Metallflächen zusammengedrückt wird, und bieten so eine spaltfreie Metall-auf-Metall-Dichtung, die das Eindringen von Luft verhindert und Helium-Leckraten von weniger als 1×10^-9 atm cc/sec aufweist.

Sicherheitsarchitektur und automatisierte Prozesssteuerung
Die Verteilung toxischer, pyrophorer oder hochentzündlicher Gase in geschlossenen Laborumgebungen birgt inhärente Risiken. Daher integrieren moderne Labor-Gasverteilungssysteme eine aktive Sicherheitsüberwachung sowie automatisierte Notfallreaktionssysteme.

Gasschränke und VMBs: Gefährliche Gase werden in kontinuierlich belüfteten Gasschränken mit Unterdruck oder in Ventilverteilerkästen (Valve Manifold Boxes, VMBs) eingeschlossen. Die Luftgeschwindigkeiten an der Schrankfront werden streng reguliert, um sicherzustellen, dass mikroskopisch kleine Leckagen sicher von den Technikern weg abgeleitet werden.
Automatische Absperrventile: Pneumatische Absperrventile in normalgeschlossener (NC) Ausführung werden direkt an der Gasquelle installiert. Diese Ventile benötigen einen kontinuierlichen pneumatischen Vorspannungsdruck, um offen zu bleiben, und schotten die Gasflasche bei Ausfall der Stromversorgung oder des Steuersignals automatisch ab.
Gasleckerkennungsköpfe: Elektrochemische, infrarote oder katalytische Gassensoren befinden sich im Inneren der Gehäuse sowie an den Verwendungsorten. Überschreitet die Konzentration eines Zielgases einen Sicherheitsschwellenwert, lösen die Sensoren die Sicherheits-SPS aus, um die Versorgungsleitungen abzusperren, Gaswäscher in Betrieb zu nehmen und lokale Alarme auszulösen.
Koaxiale Rohrleitungssubsysteme: Für Leitungen mit hohem Gefahrenpotenzial werden koaxiale (doppelt umschlossene) Rohrleitungen verwendet. Das innere Prozessrohr transportiert das Zielgas, während das äußere koaxiale Schutzrohr kontinuierlich über einen Vakuumtransmitter oder einen mit Stickstoff unter Druck stehenden Spülkreis überwacht wird, um interne Leitungsbrüche sofort zu erkennen.
Laborgasverteilungssystem
Laborgasverteilungssystem
Prüfung, Verifizierung und Inbetriebnahme des Systems
Bevor ein Laborgasverteilungssystem für Prozessgase zertifiziert werden kann, muss eine Reihe von Validierungstests durchgeführt und protokolliert werden. Das Standardprotokoll umfasst strukturelle Druckprüfungen, die Lecksuche mittels Helium-Massenspektrometer sowie die Überprüfung auf Feuchtigkeit und Partikel.

Die strukturelle Integrität wird zunächst mithilfe von ultrahochreinem Stickstoff überprüft, indem ein pneumatischer Druckhaltetest beim 1,25- bis 1,5-fachen des maximalen Betriebsdrucks des Systems durchgeführt wird. Nach der Bestätigung der strukturellen Integrität wird eine Helium-Leckprüfung mittels Out-to-Outboard-Sniffing- oder Inboard-Vakuumverfahren durchgeführt. Das System muss eine Gesamtleckrate von weniger als 1×10^-9 atm cm³/s aufweisen, um zu verhindern, dass atmosphärische Verunreinigungen im Ultraspurenbereich über Mikrorisse in den Fluidstrom gelangen. Abschließend werden Feuchtigkeits- und Sauerstoffanalysegeräte an die Endauslässe angeschlossen, um zu überprüfen, ob durch kontinuierliches Spülen die Restwasser- und Sauerstoffwerte auf die erforderlichen Werte im Sub-ppb-Bereich oder im einstelligen ppm-Bereich gesenkt wurden, wodurch sichergestellt wird, dass das Verteilungsnetzwerk für den sofortigen analytischen Einsatz vollständig optimiert ist.

Weitere Informationen zum Labor-Gasverteilungssystem finden Sie auf der Website von Chengwei Semiconductor unter https://www.chengweisemi.com/laboratory/.
