Wie funktioniert ein maßgefertigter integrierter Gasschrank?

Wie funktioniert ein maßgefertigter integrierter Gasschrank?

In Branchen wie der Halbleiterfertigung, der Pharmaindustrie, der Biotechnologie und in Forschungslaboren ist der sichere Umgang mit Gefahrgasen von höchster Bedeutung. Gase wie Wasserstoff, Chlor, Ammoniak, Silan und verschiedene inerte oder toxische Substanzen sind für Prozesse von der chemischen Gasphasenabscheidung bis hin zu analytischen Tests unerlässlich. Diese Gase bergen jedoch erhebliche Risiken, darunter Entflammbarkeit, Toxizität und das Potenzial für explosive Reaktionen. Hier kommt ein kundenspezifischer integrierter Gasschrank zum Einsatz. Ein solcher Gasschrank ist ein spezielles Gehäuse, das Gase kontrolliert lagert, isoliert und zuführt und dabei die Einhaltung von Sicherheitsstandards und die Betriebseffizienz gewährleistet.

Im Gegensatz zu herkömmlichen Lagerlösungen wird ein kundenspezifischer, integrierter Gasschrank exakt auf die Bedürfnisse des Nutzers zugeschnitten und mit fortschrittlichen Komponenten für Gasregelung, -überwachung und -verteilung ausgestattet. Er fungiert als autarkes System, das Expositionsrisiken minimiert, Leckagen verhindert und eine nahtlose Integration in die bestehende Infrastruktur ermöglicht. Dieser Artikel erläutert die Funktionsprinzipien solcher Schränke, ihre wichtigsten Komponenten, Betriebsmechanismen, Sicherheitsmerkmale, Anpassungsmöglichkeiten und Anwendungsbereiche und bietet damit einen umfassenden technischen Überblick.




Die 10 besten Spezialgaskabinett-Unternehmen in Taiwan
Wichtige Komponenten eines maßgefertigten integrierten Gasschranks

Ein kundenspezifischer, integrierter Gasschrank besteht aus einem robusten Gehäuse, das typischerweise aus hochfestem 11- oder 12-Gauge-Stahl gefertigt ist, um Stößen und chemischer Korrosion standzuhalten. Die Pulverbeschichtung des Schranks bietet zusätzlichen Schutz vor Rost und Umwelteinflüssen und gewährleistet so eine lange Lebensdauer auch unter rauen Industriebedingungen. Die Abmessungen variieren je nach Konfiguration; eine Einheit für eine einzelne Gasflasche misst beispielsweise etwa 18 cm in der Breite, 19 cm in der Tiefe und 76 cm in der Höhe. Bei Anlagen mit mehreren Gasflaschen sind die Abmessungen entsprechend größer.

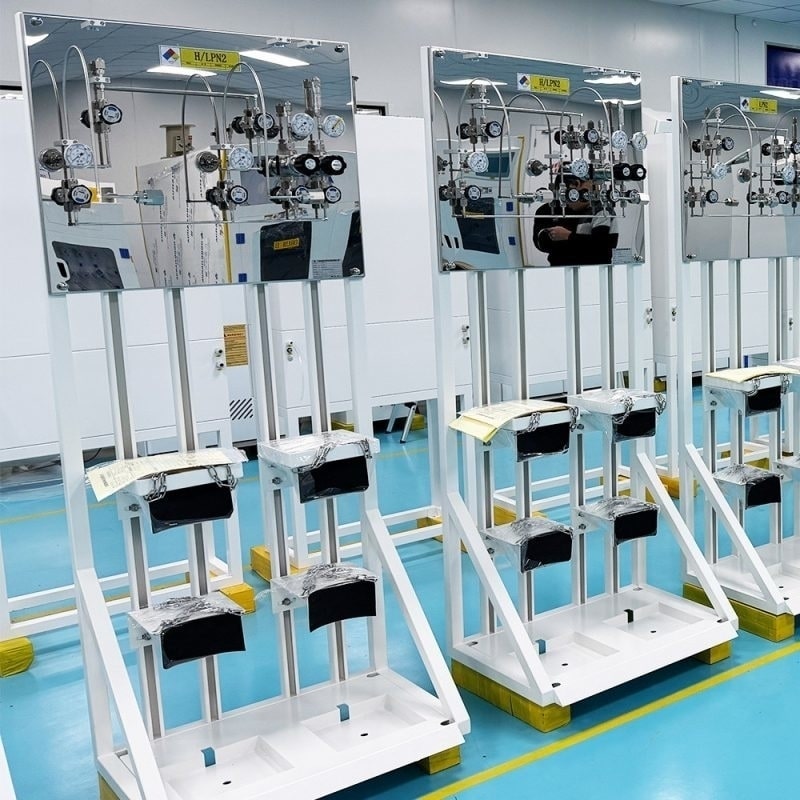

Im Inneren des Schranks werden Gasflaschen mithilfe verstellbarer Halterungen befestigt, die Durchmesser von 7 bis 10 Zoll aufnehmen können. Zur Stabilisierung werden häufig Ketten oder Gurte verwendet. Diese Halterungen ermöglichen die präzise Ausrichtung von Schläuchen und Anschlussleitungen – flexiblen Edelstahlverbindungen, die die Flaschen mit dem Gasverteiler verbinden. Der Verteiler, üblicherweise aus elektropoliertem Edelstahl 316L oder Hastelloy für Anwendungen mit hohen Reinheitsgraden gefertigt, dient als zentrale Schaltstelle für den Gasfluss.

Die Druckregelung erfolgt durch integrierte Regler, die hohe Zylinderdrücke (oft über 2000 psi) auf sichere Lieferdrücke (z. B. 100–300 psi) reduzieren. Diese Regler können ein- oder zweistufig ausgeführt sein, je nach Bedarf an präziser Regelung. Ventile, darunter Membranventile für ultrareine (UHP) Gase, verhindern Rückfluss und Verunreinigung. Rückschlagventile und Flammendurchschlagsicherungen sind für brennbare Gase wie Wasserstoff oder Acetylen vorgesehen, um die Flammenausbreitung zu stoppen.

Die Belüftung ist von entscheidender Bedeutung und umfasst Abluftkanäle (6–8 cm Durchmesser), die an die Abluftanlage des Gebäudes angeschlossen sind, sowie Zuluftgitter. Diese Konstruktion hält einen Unterdruck im Inneren des Schranks aufrecht und leitet austretende Gase nach außen. Zu den Sicherheitsmerkmalen gehören UL-geprüfte Feuerlöschsprinkler, die bei Temperaturen von ca. 160–165 °C auslösen und Wasser mit einem Mindestdruck von 25 bar freisetzen, um Brände zu löschen.

Überwachungs- und Steuerungssysteme integrieren Sensoren für Druck, Gaserkennung und Brandmelder. Alarmtafeln, oft mit LED-Anzeigen und akustischen Signalgebern, warnen die Bediener vor Störungen. Moderne Systeme verfügen über speicherprogrammierbare Steuerungen (SPS) für automatisierte Abläufe und Mensch-Maschine-Schnittstellen (HMI) zur Echtzeitüberwachung von Parametern wie Zylindergewicht, Abgasstrom und Gasreinheit.



Funktionsprinzip

Das grundlegende Funktionsprinzip eines kundenspezifischen, integrierten Gasschranks beruht auf der sicheren Lagerung, der kontrollierten Gasabgabe und der automatisierten Verwaltung der Gasversorgung. Nach der Installation werden die Gasflaschen in den primären und Reservebehältern des Schranks platziert. Die selbstschließende, abschließbare Tür und das Fenster gewährleisten einen sicheren Zugang, oft mit abschließbaren Riegeln, um unbefugten Zutritt zu verhindern.

Die Gaszufuhr beginnt mit der Aktivierung des Systems. Gas aus der Primärflasche strömt über die Zuleitung zum Verteiler, wo Regler den Druck reduzieren. Massenflussregler (MFCs) oder Venturi-Düsen dosieren das Gasvolumen präzise und gewährleisten so eine stabile Versorgung der nachgeschalteten Geräte über Rohrleitungen oder Ausgänge. Für Anwendungen mit hohen Reinheitsanforderungen in der Halbleiterindustrie hält das System geringe interne Volumina aufrecht, um Kontaminationsrisiken zu minimieren.

Ein zentrales Merkmal ist der Umschaltmechanismus, der eine unterbrechungsfreie Versorgung gewährleistet. Bei manuellen Systemen überwachen die Bediener Manometer und schalten die Zylinder um, sobald der Primärdruck zur Neige geht. Halbautomatische Umschaltmechanismen nutzen Druckschwellenwerte – z. B. hoch bei 300 psi und niedrig bei 100 psi –, wobei die Reserve aktiviert wird, sobald der Primärdruck unter den unteren Schwellenwert fällt. So kann der Zylinder ausgetauscht werden, ohne den Betrieb zu unterbrechen.

Vollautomatische Systeme nutzen Drucksensoren und speicherprogrammierbare Steuerungen (SPS) zur Echtzeitüberwachung der Gasversorgung. Sobald der Primärspeicher einen vordefinierten niedrigen Druck erreicht, schließt der Regler, und das System schaltet nahtlos auf den Reservespeicher um. Spülroutinen, häufig mit Inertgasen wie Stickstoff, entfernen Rückstände aus den Leitungen und verhindern so Kreuzkontaminationen oder Reaktionen. Dies ist entscheidend für reaktive Gase in Halbleiterprozessen, wo selbst Spuren von Verunreinigungen die Waferproduktion beeinträchtigen können.

Die Belüftung läuft kontinuierlich, wobei die Abluftventilatoren einen Luftstrom erzeugen, der die gesetzlichen Anforderungen (z. B. CGA G-13-Standards) übertrifft. Austretende Gase werden aufgefangen und sicher abgeleitet, während Sensoren die Ansammlung giftiger oder brennbarer Stoffe erkennen und bei Überschreitung der zulässigen Grenzwerte eine Abschaltung auslösen.

Die Integration erstreckt sich auf anlagenweite Systeme. Schaltschränke können über Protokolle wie Modbus mit der Gebäudemanagementsoftware verbunden werden, was Fernüberwachung und Notabschaltungen ermöglicht. In Halbleiterfabriken beispielsweise speisen Gasschränke Anlagen zum Ätzen oder Abscheiden, bei denen Gase die elektrischen Eigenschaften auf molekularer Ebene beeinflussen.



Sicherheitsvorrichtungen

Sicherheit ist in jeden Aspekt eines kundenspezifisch integrierten Gasschranks integriert. Die Konstruktion des Gehäuses entspricht Normen wie SEMI S2, NFPA 70 und dem International Fire Code und beinhaltet Explosionsschutzplatten für explosive Gase sowie Z-Spülsets für explosionsgefährdete Bereiche (Klasse I Division II).

Sensoren bieten mehrstufigen Schutz: Druckmessumformer erkennen Druckabfälle, die auf Leckagen hinweisen, UV-IR-Detektoren detektieren Brände und Gasanalysegeräte überwachen die Ansammlung toxischer Stoffe. Alarme sind benutzerdefinierbar, und automatische Abschaltungen stoppen den Gasfluss im Notfall. Feuersprinkler und rutschfeste Bodenmatten bieten zusätzliche physische Sicherheit, während Polycarbonat-Gesichtsschutzschilde an den Fenstern die Bediener bei Inspektionen schützen.

Bei brennbaren Gasen verhindern Flammendurchschlagsicherungen und Rückschlagventile Rückströmungsbrände. Abluftsysteme gewährleisten eine schnelle Evakuierung, und die Sicherheitseinrichtungen sind mit den Anlagenalarmen verknüpft. Insgesamt minimieren diese Merkmale Risiken und schützen Personal, Ausrüstung und Umwelt.



Anpassungsaspekte

Was kundenspezifisch integrierte Gasschränke auszeichnet, ist ihre Anpassungsfähigkeit. Hersteller, beispielsweise solche, die sich auf UHP-Systeme spezialisiert haben, bieten Konfigurationen für 1, 2 oder 3 Zylinder an, mit Optionen für inerte, toxische oder brennbare Gase. Die Steuerungsmöglichkeiten reichen von der einfachen manuellen Bedienung bis hin zu fortschrittlichen automatischen Umschaltungen mit Spülklappen.

Die Materialien können spezifiziert werden – z. B. Hastelloy für korrosive Gase – und zusätzliche Funktionen wie Zylinderwaagen zur gewichtsbasierten Überwachung, Heizmatten für verflüssigte Gase oder Hochleistungsausgänge für anspruchsvolle Prozesse sind möglich. Die Schaltschränke können Ventilverteilerkästen (VMBs) zur Verteilung des Gases auf mehrere Geräte enthalten, wobei die Reinheit erhalten bleibt.

Die modularen Designs ermöglichen eine flexible Skalierbarkeit bei wachsendem Betrieb. Beidhändig nutzbare Layouts erleichtern den Zugang, und die Integration in bestehende Abgas- oder Gasleitungen gewährleistet eine reibungslose Installation. Auch das Budget wird bei der Anpassung berücksichtigt: Es stehen Optionen für essentielle und Premium-Komponenten zur Verfügung, wobei Qualitätsstandards wie ISO 9001 stets eingehalten werden.



Anwendungen in der Industrie

Kundenspezifische, integrierte Gasschränke sind in der Halbleiterfertigung unverzichtbar. Sie steuern die Gase für die Waferherstellung und gewährleisten deren präzise Dosierung für Prozesse wie Plasmaätzen oder chemische Gasphasenabscheidung. In der Pharma- und Biotechnologiebranche dienen sie der Versorgung mit sterilen Gasen für Synthese und Testverfahren. Forschungslabore nutzen sie für Analysegeräte, während die Solar- und Photovoltaikindustrie auf sie für die Materialabscheidung angewiesen ist.

Durch die zentrale Lagerung reduzieren diese Schränke die Anzahl verstreuter Zylinder, senken die Mietkosten und ermöglichen einen effizienten Zugriff durch mehrere Benutzer, wodurch die Produktion beschleunigt und Ausfallzeiten verringert werden.




VMB-Ventilverteilerplatten und -kästen
Fazit

Ein kundenspezifischer, integrierter Gasschrank fungiert als hochentwickeltes, sicherheitsorientiertes System zur präzisen und zuverlässigen Lagerung, Regulierung und Abgabe von Gefahrgasen. Dank seiner robusten Komponenten, automatisierten Umschaltungen und integrierten Überwachung bewältigt er die Herausforderungen beim Umgang mit Gefahrstoffen in sicherheitskritischen Umgebungen. Die individuelle Anpassung gewährleistet die Erfüllung spezifischer Betriebsanforderungen und steigert die Effizienz bei gleichzeitig höchster Sicherheit. Auch in sich wandelnden Branchen bleiben diese Schränke ein Eckpfeiler des Gasmanagements und sichern Innovation und Produktivität.
