Wie lassen sich die Durchflussparameter eines hydraulischen Hochdruck-Nadelventils optimieren, um die Anforderungen an die Mikro-Durchflussregelung unter Hochdruckbedingungen zu erfüllen?

Hochdruck-Hydrauliknadelventile sind präzisionsgefertigte Bauteile, die für die Durchflussregelung in anspruchsvollen Anwendungen wie der Luft- und Raumfahrthydraulik, industriellen Servosystemen, Spritzgießmaschinen und modernen Fertigungsanlagen unerlässlich sind. Diese Ventile verfügen über eine schlanke, konische Nadel, die den Ringspalt zwischen sich und dem Ventilsitz anpasst, um Durchflussmengen feinabzustimmen. In Hochdruckumgebungen – oft über 100 bar oder bis zu mehreren tausend PSI – verschärft sich die Herausforderung durch Faktoren wie die Kompressibilität des Fluids, potenzielle Kavitation und Materialverformung, die die Regelgenauigkeit beeinträchtigen können.

Die Regelgenauigkeit eines Ventils beschreibt dessen Fähigkeit, auch bei Anpassungen konstante und vorhersagbare Durchflussraten zu gewährleisten, insbesondere bei der Mikrodurchflussregelung, wo die Durchflussraten im Mikroliterbereich pro Minute liegen können. Mikrodurchfluss erfordert minimale Hysterese, geringe Leckage und ein lineares Ansprechverhalten, um eine präzise Dosierung ohne Überschwingen oder Instabilität sicherzustellen. Unter hohem Druck können Ungenauigkeiten zu Ineffizienzen im System, Druckstößen oder Ausfällen nachgeschalteter Komponenten führen. Kritische Strukturparameter beeinflussen diese Leistungskennzahlen direkt, indem sie die Strömungsdynamik, die Dichtheit und die mechanische Stabilität bestimmen.

Dieser Artikel untersucht die wichtigsten Strukturparameter, die die Genauigkeit beeinflussen, darunter Nadelgeometrie, Sitzdesign, Spaltmaße und Materialeigenschaften. Anschließend werden Optimierungsstrategien erörtert, die Simulationen, experimentelle Validierung und Designiterationen nutzen, um eine zuverlässige Mikroströmungssteuerung zu erreichen. Durch die Berücksichtigung dieser Parameter können Ingenieure die Ventilleistung verbessern, die Lebensdauer verlängern und die Betriebsgenauigkeit unter anspruchsvollen Bedingungen erhöhen.

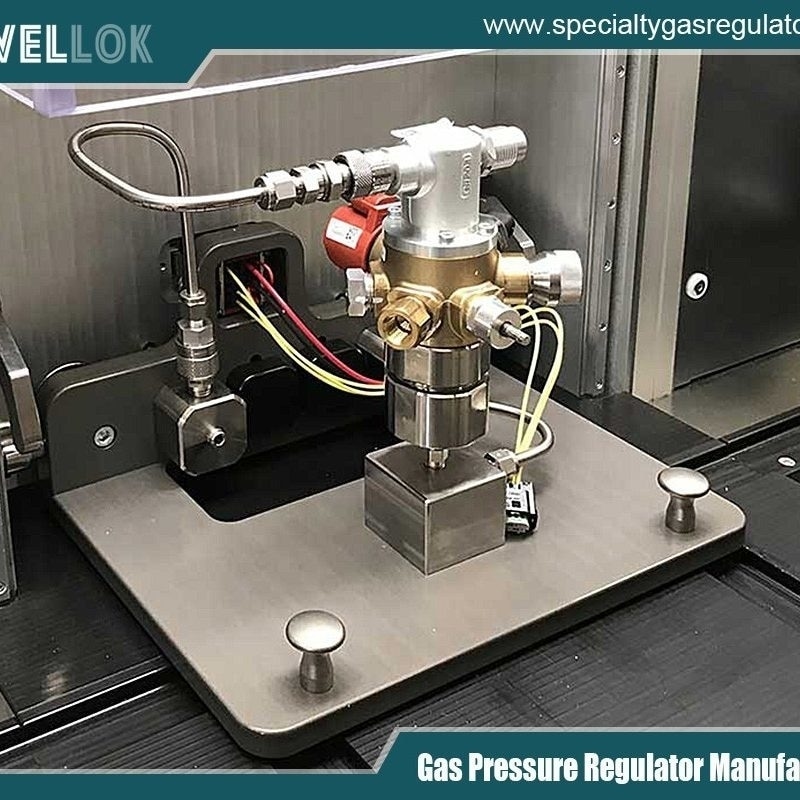

Hersteller von Spezialgasreglern

Funktionsprinzipien von hydraulischen Hochdruck-Nadelventilen

Ein hydraulisches Nadelventil arbeitet durch die lineare Verschiebung einer Nadel in einem konischen oder zylindrischen Ventilsitz. Dadurch ändert sich die effektive Öffnungsfläche, wodurch der Durchfluss reguliert wird. Der Durchfluss Q wird durch die Gleichung Q = C_d * A * √(2ΔP/ρ) bestimmt, wobei C_d der Durchflusskoeffizient, A die Durchflussfläche, ΔP der Druckabfall und ρ die Dichte des Fluids ist. Bei Hochdruckanwendungen ist ΔP groß, was die Empfindlichkeit gegenüber kleinen Änderungen von A erhöht. Dies ist ideal für Mikroströmungen, birgt aber die Gefahr von Fehlern durch geometrische Imperfektionen oder elastische Verformungen.

Für Mikroströmungen muss das Ventil eine Auflösung von weniger als 1 % des Messbereichsendwertes erreichen, was oft Nadelhub im Mikrometerbereich erfordert. Hoher Druck verstärkt Probleme wie die radiale Ausdehnung des Ventilsitzes oder die Nadelablenkung und verändert den Öffnungswinkel A unvorhersehbar. Die Genauigkeit wird durch Kennzahlen wie Linearität (Durchfluss vs. Position), Wiederholgenauigkeit (Hysterese < 0.5 %) und Leckageraten (< 0.01 cm³/min im geschlossenen Zustand) quantifiziert. Strukturelle Parameter modulieren diese, indem sie Turbulenzen, Druckverteilung und Kontaktkräfte beeinflussen.

Kritische Strukturparameter, die die Genauigkeit der Durchflussregelung beeinflussen

Mehrere miteinander verknüpfte Parameter bestimmen die Struktur des Ventils und beeinflussen dessen Genauigkeit unmittelbar. Dazu gehören geometrische Merkmale der Nadel und des Ventilsitzes, Maßtoleranzen und die Materialauswahl.

Nadelgeometrie: Durchmesser, Verjüngungswinkel und Spitzenform

Der Nadeldurchmesser (DN) und der Verjüngungswinkel (β, oder Scheitelwinkel) sind grundlegend. Ein kleinerer DN reduziert die beanspruchte Fläche an der Basis, wodurch die für die Betätigung benötigte Kraft sinkt und die Trägheit minimiert wird, was zu einer schnelleren Reaktion führt. Unter hohem Druck kann jedoch ein größerer DN die Abdichtung verbessern, indem er den Kontaktdruck erhöht und so Leckagen reduziert, die die Genauigkeit der Mikroströmung beeinträchtigen. Der Verjüngungswinkel β beeinflusst die Strömungslinearität entscheidend: Kleine Winkel (z. B. 10–20°) ermöglichen graduelle Flächenänderungen für eine präzise Mikroregulierung, begrenzen aber den maximalen Durchfluss und erhöhen die Empfindlichkeit gegenüber Vibrationen. Größere Winkel (bis zu 90°) ermöglichen schnellere Anpassungen, führen aber aufgrund abrupter Strömungsübergänge zu Nichtlinearitäten.

Die Form der Düse – konisch, abgerundet oder scharfkantig – beeinflusst die Fluiddynamik. Scharfkantige Düsen fördern den Vena-contracta-Effekt, wodurch die effektiven Werte für A und C_d reduziert werden, was in Mikroströmungen zu Strömungsinstabilitäten führen kann. Abgerundete Düsen mindern die Erosion durch Hochgeschwindigkeitsstrahlen und verbessern die Strömungsanhaftung, was die Präzision in aggressiven Fluiden erhöht. Unter Hochdruckbedingungen verändert die Düsenspitzenverformung unter Kontaktspannungen den Spalt und führt zu Hysterese. Beispielsweise erfahren konische Düsenspitzen in 100-bar-Systemen schwankende Drücke, die den Drehmomentbedarf erhöhen und die Wiederholgenauigkeit beeinträchtigen.

Sitz- und Düsenkonstruktion

Der Durchmesser und das Profil der Ventilsitzöffnung bestimmen den Grundströmungsweg. Ein passgenauer konischer Ventilsitz mit präziser Winkeltoleranz gewährleistet eine gleichmäßige Ringspaltbildung. Abweichungen führen zu exzentrischer Strömung, was Turbulenzen und Druckschwankungen verstärkt und die Genauigkeit beeinträchtigt. Die Durchmesser der Ein- und Auslasskanäle (analog zu IPD/OPD bei Regelventilen) beeinflussen den Druckaufbau: Enge Einlässe verlangsamen die Reaktion durch eingeschränkte Zufuhr, während weite Auslässe die Druckentlastung beschleunigen, aber bei Mikroströmungen Kavitation riskieren. Unter hohem Druck führt die Ausdehnung des Ventilsitzes aufgrund von Umfangsspannungen zu einer unvorhersehbaren Spaltvergrößerung und damit zu Leckagen. Dimensionslose Parameter wie ζ (Nadelposition relativ zum Ventilsitz) und λ (Geometrie des Auslasskanals) kompensieren diese Effekte; optimale Werte minimieren die hydraulischen Verluste.

Spielräume und Passungstoleranzen

Radiale und axiale Spaltmaße zwischen Nadel und Sitz bestimmen Leckage und Spiel. Enge Passungen (< 5 μm) sind für die Mikroströmungsabsperrung unerlässlich, erhöhen jedoch die Haftreibung und den Verschleiß unter druckbedingten Belastungen. Zu großes Spiel ermöglicht Bypass-Durchfluss und verringert die Regelgenauigkeit. Die Gewindepräzision im Spindelmechanismus beeinflusst die Positioniergenauigkeit; grobe Gewinde gehen auf Kosten der Feinfühligkeit zugunsten der Robustheit, während feine Mikrometergewinde Submikrometer-Einstellungen ermöglichen, aber die Empfindlichkeit gegenüber Wärmeausdehnung erhöhen.

Materialeigenschaften und Oberflächenbeschaffenheit

Werkstoffe müssen Verformungen widerstehen; hochfeste Legierungen wie gehärteter Stahl oder Inconel behalten ihre Geometrie unter 5000 PSI bei, während Polymere (z. B. POM-Spitzen) die Reibung reduzieren und so eine präzisere Steuerung ermöglichen. Eine geringe Oberflächenrauheit (Ra < 0.2 μm) minimiert Strömungswiderstand und Leckagen, während Härteunterschiede Fressen verhindern. In der Hochdruck-Mikroströmung beeinflusst die Elastizität des Materials die Nachgiebigkeit: Steife Werkstoffe erhalten ihre Form, während nachgiebige Werkstoffe sich anpassen und so eine bessere Abdichtung ermöglichen, allerdings auf Kosten der Hysterese.

Diese Parameter interagieren; beispielsweise erzielt ein kleines β mit geringem Spalt eine hervorragende Linearität bei niedrigen Durchflussraten, erfordert aber hochwertige Werkstoffe, um ein Ausknicken bei hohem Druck zu vermeiden.

Auswirkungen auf die Genauigkeit der Durchflussregelung unter Hochdruck-Mikroströmungsbedingungen

Bei Mikroströmungen (Re < 1000) verstärkt die laminare Strömung die geometrischen Einflüsse: Geringfügige Abweichungen der Konizität führen zu unverhältnismäßigen Querschnittsänderungen und damit zu nichtlinearen Kennlinien des Durchflusses (Q) in Abhängigkeit vom Hub. Hoher Druck (ΔP > 100 bar) induziert elastische Verformungen, wobei die radiale Dehnung ε_r = (P * r)/(E * t) (P = Druck, r = Radius, E = Elastizitätsmodul, t = Dicke) die Spaltmaße verändert, die Leckage um 10–20 % erhöht und die Wiederholgenauigkeit verschlechtert.

Die Reaktionszeiten – Öffnungs-/Schließverzögerungen (T1–T4) – sind empfindlich: Größere Durchmesser (DN) oder Kegelspitzendurchmesser (CPD) verzögern das Öffnen durch Reduzierung der Nettokraft, während Variationen des Öffnungsdurchmessers (OPD) die Entlastungsgeschwindigkeit beeinflussen. Hysterese entsteht durch Reibung in konischen Kontakten, verstärkt durch druckabgeflachte Spitzen, was zu positionsabhängigen Durchflussfehlern von über 5 % führt. Kavitation an Mikroöffnungen erodiert die Spitzen und verschiebt den Druckbeiwert (C_d) mit der Zeit. Insgesamt führen nicht optimierte Parameter zu schlechter Linearität (R² < 0.95) und begrenzten Auflösungsgrenzen, wodurch die Präzisionsanforderungen in der Servohydraulik nicht erfüllt werden.

Optimierungsstrategien für die Mikro-Durchflusskontrolle

Die Optimierung dieser Parameter erfordert iteratives Design, Simulation und Tests, um Genauigkeit, Haltbarkeit und Herstellbarkeit in Einklang zu bringen.

Geometrische Optimierung mittels Simulation und Analyse

Mithilfe von CFD-Modellen (Computational Fluid Dynamics) werden Strömungsfelder modelliert, um β und die Düsenspitzenform zu optimieren: Simulationen für Mikroströmungen zeigen einen optimalen β-Wert von ca. 15° für einen linearen Q-Lift. Abgerundete Düsenspitzen reduzieren die Turbulenzen und erhöhen den C_d-Wert um 10–15 %. Finite-Elemente-Analysen (FEA) bewerten Verformungen; die inverse Skalierung des Düsendurchmessers (DN) mit dem Druck minimiert die Dehnung bei gleichzeitiger Aufrechterhaltung der Dichtheit. Sensitivitätsanalysen, wie z. B. Versuchsplanung (DOE) oder die Taguchi-Methode, quantifizieren die Auswirkungen: Parameter werden um ±20 % variiert, um Prioritäten zu setzen, z. B. die Minimierung des Düsenabstands (IPD) für eine schnellere Reaktion ohne übermäßige Schließverzögerungen. Die Optimierung des Nadelhubs z verwendet die dimensionslose Größe φ = z/d für skalierbare Designs und zielt auf niedrige Reynolds-Zahlen (Re) ab, um Kavitation zu vermeiden.

Material- und Oberflächenveredelungen

Wählen Sie reibungsarme Spitzen (z. B. Nylon-66 statt Stahl), um das Antriebsdrehmoment um 50 % zu reduzieren und so eine präzise Betätigung in Hochdruckanwendungen zu ermöglichen. Beschichtungen wie DLC verringern die Oberflächenrauheit und verbessern die Abdichtung. Hybridmaterialien – ein steifer Körper mit einer nachgiebigen Spitze – passen sich der Belastung an und minimieren Leckagen auf unter 0.001 cm³/min.

Fertigungs- und Toleranzkontrolle

Präzisionsbearbeitung (z. B. EDM für Sitze) ermöglicht Toleranzen von unter 2 μm. Gewindeoptimierung mit feinen Steigungen (0.5 mm) in Verbindung mit spielfreien Mechanismen gewährleistet Wiederholgenauigkeit im Mikrometerbereich. Die experimentelle Validierung auf Prüfständen misst den Kraft-Kraft-Abstand (Q) in Abhängigkeit von der Position unter Last und optimiert so die Konstruktion.

Integrierte Regelungsansätze

Für dynamische Genauigkeit wird optimierte Hardware mit Rückkopplungsschleifen kombiniert; BAS-Algorithmen passen die PID-Reglerverstärkung an die Nadelposition an und kompensieren Parameterabweichungen. Bei motorisierten Ventilen sollte der Hub minimiert werden, um eine Ansprechzeit von unter 10 ms zu erreichen. Fallstudien zeigen, dass CFD-optimierte konische Ventile bei 200 bar eine Linearität von 0.1 % erreichen, wobei abgerundete Spitzen die Lebensdauer durch Erosionsminderung um das Dreifache verlängern.

Herausforderungen und zukünftige Trends

Zu den Herausforderungen zählen die Skalierung für extrem hohe Drücke (>1000 bar), bei denen Quanteneffekte in Mikroströmungen auftreten, sowie die Nachhaltigkeit durch recycelbare Materialien. Zukünftige Trends: additive Fertigung für komplexe Geometrien, KI-gestützte Versuchsplanung zur schnellen Optimierung und integrierte intelligente Sensoren zur Echtzeitkalibrierung. Nanobeschichtungen könnten die Reibung weiter reduzieren und so eine Steuerung im Submikroliterbereich ermöglichen.

UHP 316L Edelstahl-Membranventil

Fazit

Kritische Parameter wie Nadelkonus, Durchmesser, Spaltmaße und Werkstoffe beeinflussen die Genauigkeit maßgeblich, indem sie Durchflussquerschnitt, Abdichtung und Ansprechverhalten bestimmen. Optimierung durch Simulation, Sensitivitätsanalyse und Materialinnovation ermöglicht höchste Präzision im Mikroströmungsbereich unter Hochdruck – unerlässlich für moderne Hydrauliksysteme. Durch die systematische Verfeinerung dieser Parameter entwickeln sich Nadelventile von einfachen Drosseln zu Schlüsselelementen von Systemen der nächsten Generation und gewährleisten so Zuverlässigkeit und Effizienz.
